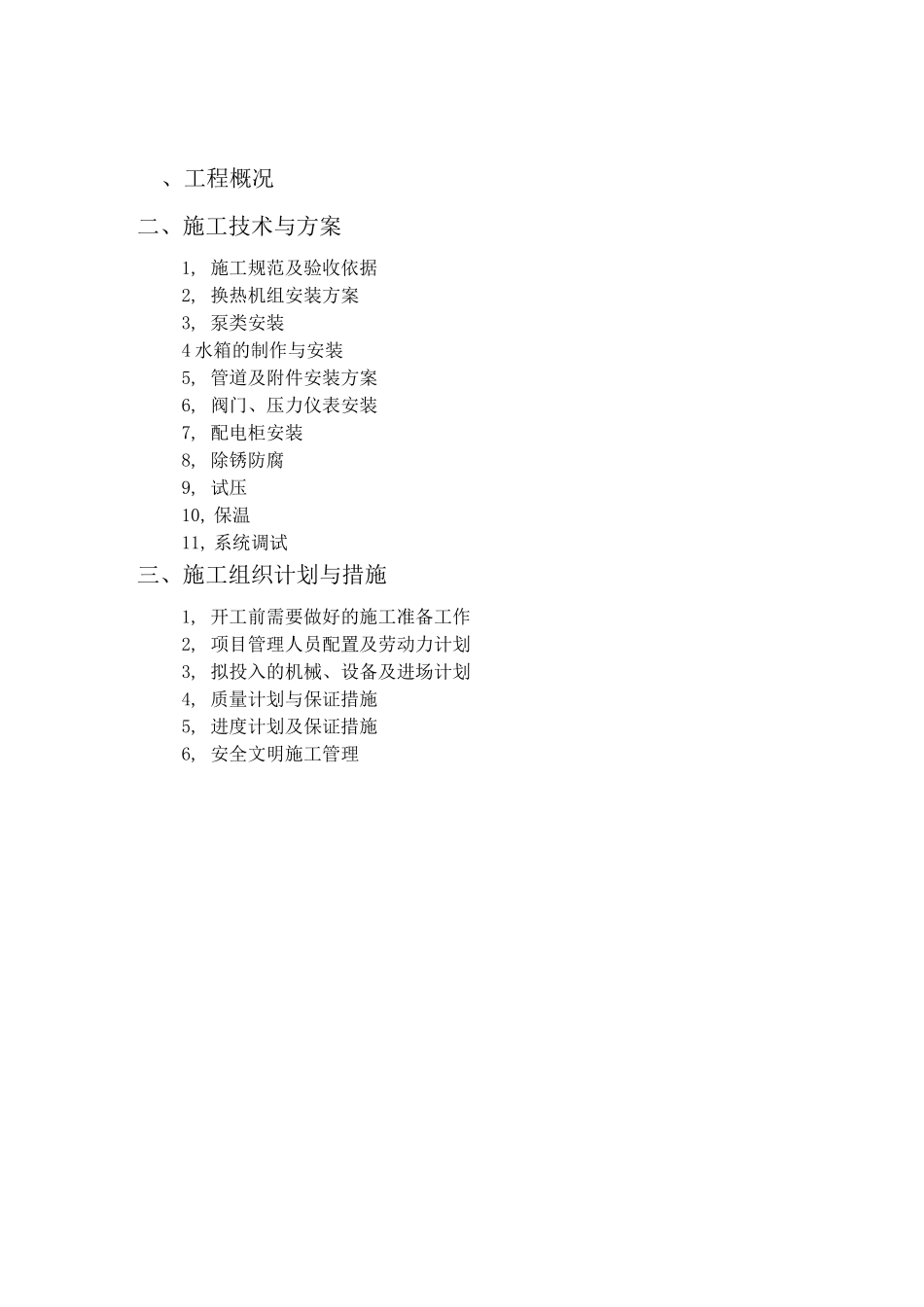

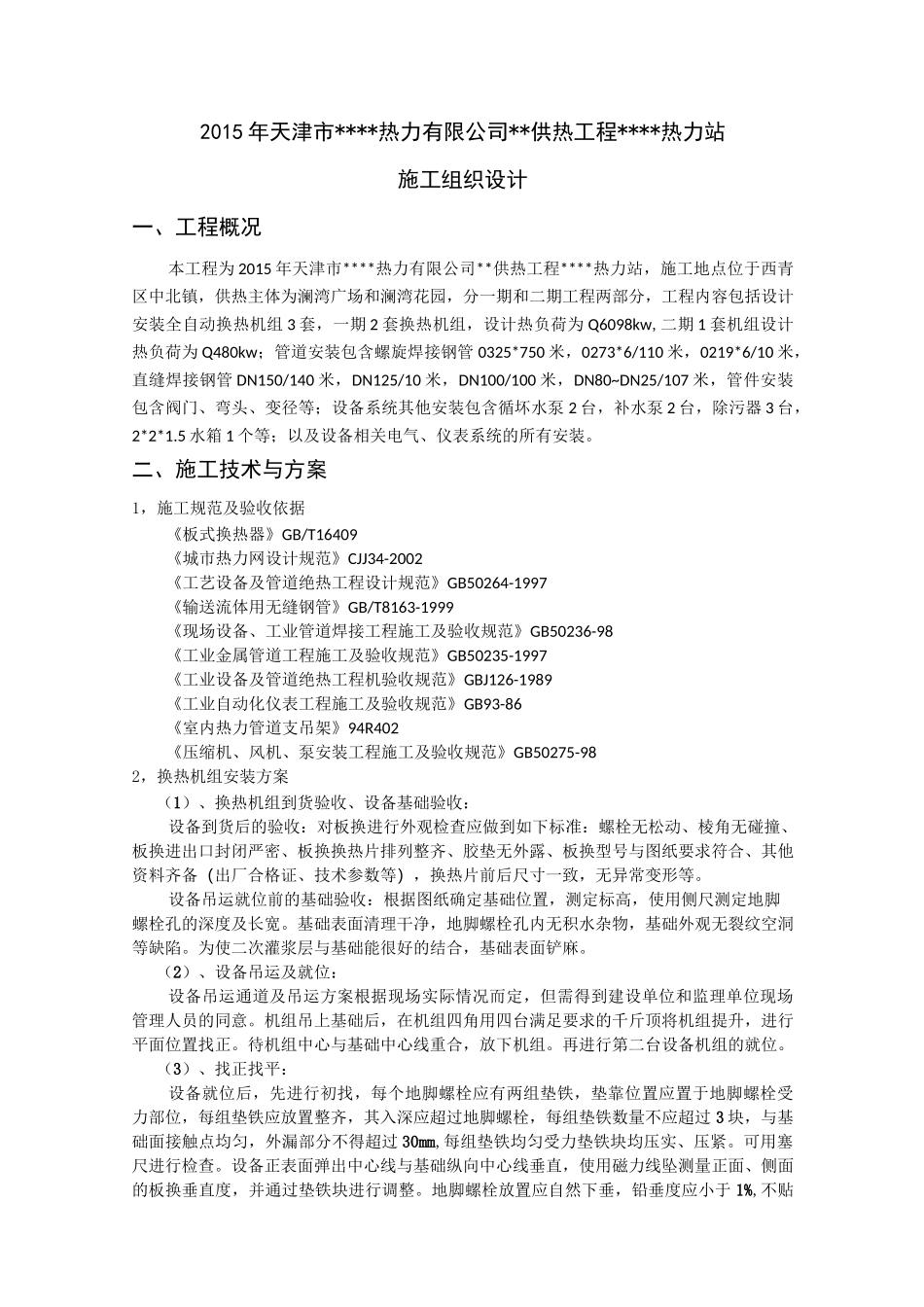

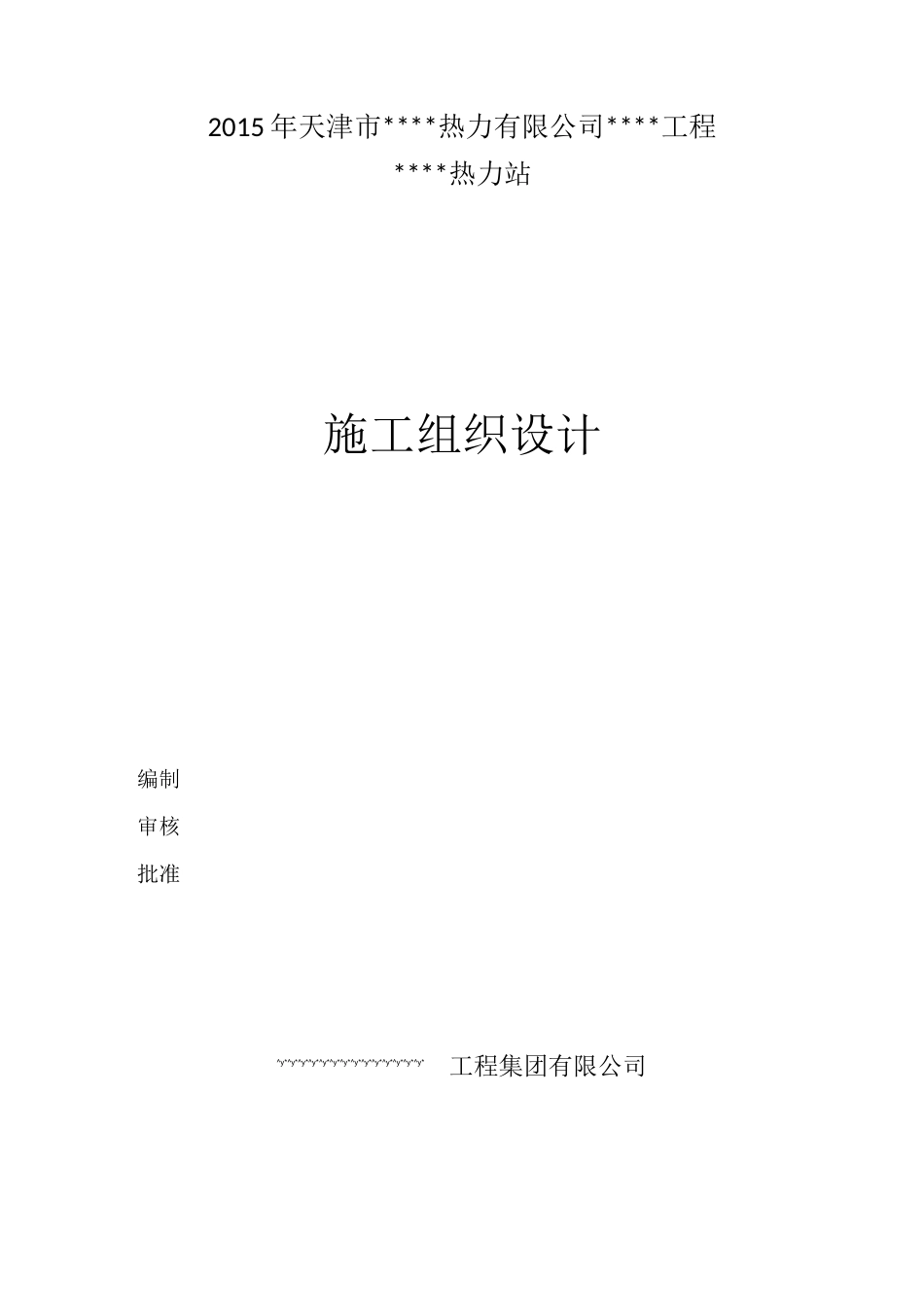

2015年天津市****热力有限公司****工程****热力站施工组织设计编制审核批准^y*^y*^y*^y*^y*^y*^y*^y*^y*^y*^y*^y*^y*^y*工程集团有限公司、工程概况二、施工技术与方案1,施工规范及验收依据2,换热机组安装方案3,泵类安装4水箱的制作与安装5,管道及附件安装方案6,阀门、压力仪表安装7,配电柜安装8,除锈防腐9,试压10,保温11,系统调试三、施工组织计划与措施1,开工前需要做好的施工准备工作2,项目管理人员配置及劳动力计划3,拟投入的机械、设备及进场计划4,质量计划与保证措施5,进度计划及保证措施6,安全文明施工管理2015年天津市****热力有限公司**供热工程****热力站施工组织设计一、工程概况本工程为2015年天津市****热力有限公司**供热工程****热力站，施工地点位于西青区中北镇，供热主体为澜湾广场和澜湾花园，分一期和二期工程两部分，工程内容包括设计安装全自动换热机组3套，一期2套换热机组，设计热负荷为Q6098kw,二期1套机组设计热负荷为Q480kw；管道安装包含螺旋焊接钢管0325*750米，0273*6/110米，0219*6/10米，直缝焊接钢管DN150/140米，DN125/10米，DN100/100米，DN80~DN25/107米，管件安装包含阀门、弯头、变径等；设备系统其他安装包含循坏水泵2台，补水泵2台，除污器3台，2*2*1.5水箱1个等；以及设备相关电气、仪表系统的所有安装。二、施工技术与方案1，施工规范及验收依据《板式换热器》GB/T16409《城市热力网设计规范》CJJ34-2002《工艺设备及管道绝热工程设计规范》GB50264-1997《输送流体用无缝钢管》GB/T8163-1999《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《工业金属管道工程施工及验收规范》GB50235-1997《工业设备及管道绝热工程机验收规范》GBJ126-1989《工业自动化仪表工程施工及验收规范》GB93-86《室内热力管道支吊架》94R402《压缩机、风机、泵安装工程施工及验收规范》GB50275-982，换热机组安装方案（1）、换热机组到货验收、设备基础验收：设备到货后的验收：对板换进行外观检查应做到如下标准：螺栓无松动、棱角无碰撞、板换进出口封闭严密、板换换热片排列整齐、胶垫无外露、板换型号与图纸要求符合、其他资料齐备（出厂合格证、技术参数等），换热片前后尺寸一致，无异常变形等。设备吊运就位前的基础验收：根据图纸确定基础位置，测定标高，使用侧尺测定地脚螺栓孔的深度及长宽。基础表面清理干净，地脚螺栓孔内无积水杂物，基础外观无裂纹空洞等缺陷。为使二次灌浆层与基础能很好的结合，基础表面铲麻。（2）、设备吊运及就位：设备吊运通道及吊运方案根据现场实际情况而定，但需得到建设单位和监理单位现场管理人员的同意。机组吊上基础后，在机组四角用四台满足要求的千斤顶将机组提升，进行平面位置找正。待机组中心与基础中心线重合，放下机组。再进行第二台设备机组的就位。（3）、找正找平：设备就位后，先进行初找，每个地脚螺栓应有两组垫铁，垫靠位置应置于地脚螺栓受力部位，每组垫铁应放置整齐，其入深应超过地脚螺栓，每组垫铁数量不应超过3块，与基础面接触点均匀，外漏部分不得超过30mm,每组垫铁均匀受力垫铁块均压实、压紧。可用塞尺进行检查。设备正表面弹出中心线与基础纵向中心线垂直，使用磁力线坠测量正面、侧面的板换垂直度，并通过垫铁块进行调整。地脚螺栓放置应自然下垂，铅垂度应小于1%,不贴住孔壁，螺栓底端不应碰孔底，其距离均不小于15mm，地脚螺栓放置前应清除油污。螺母及垫圈与设备底座间完全接触。地脚螺栓浇灌后，将螺母手紧即可。灌浆宜采用细碎石砼凝土，其强度应比基础强度高一号，捣实时注意地脚螺栓不应倾斜。待砼达到强度的75%后方能进行紧固，随时测量板换垂直度并随时调整。达到规范要求后，紧固地脚螺栓，其螺栓应露出螺母3-4丝，并在丝头上涂抹黄油。设备找正工作完成后选优质彩条布进行遮护，防止意外损伤和各种污染。3，泵类安装（1）泵开箱验收经与图纸核对无误，采用8t吊车配合130车进行装运，吊装时应将钢丝绳提吊在包装箱底部，整体装车。途中捆绑紧固，注意滑动，摔倒。到现场后会同业主、监理进行开箱验收，主要检查以下内容：外观：泵及泵座无裂纹，电机外壳无挤压变形，...
