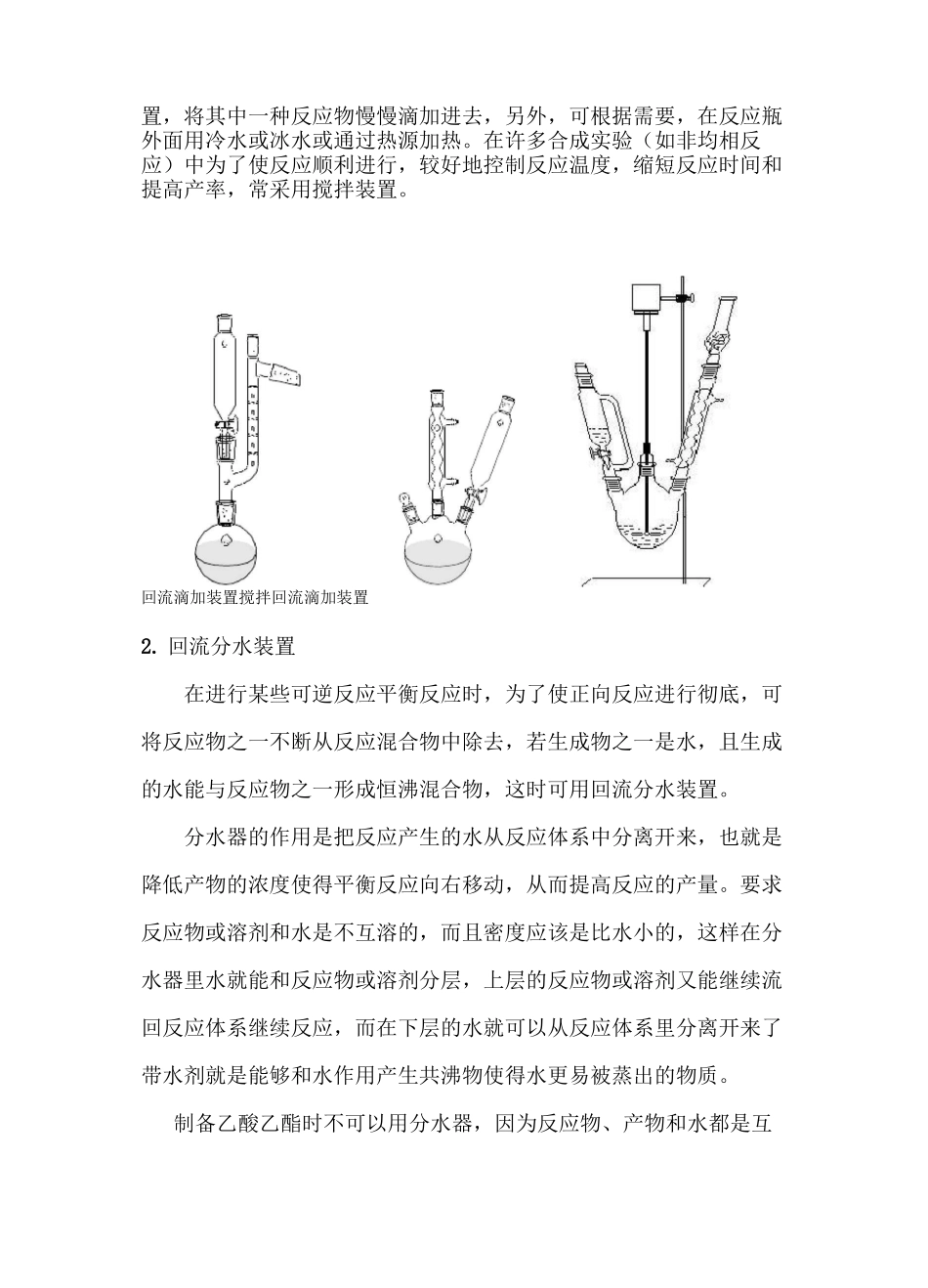

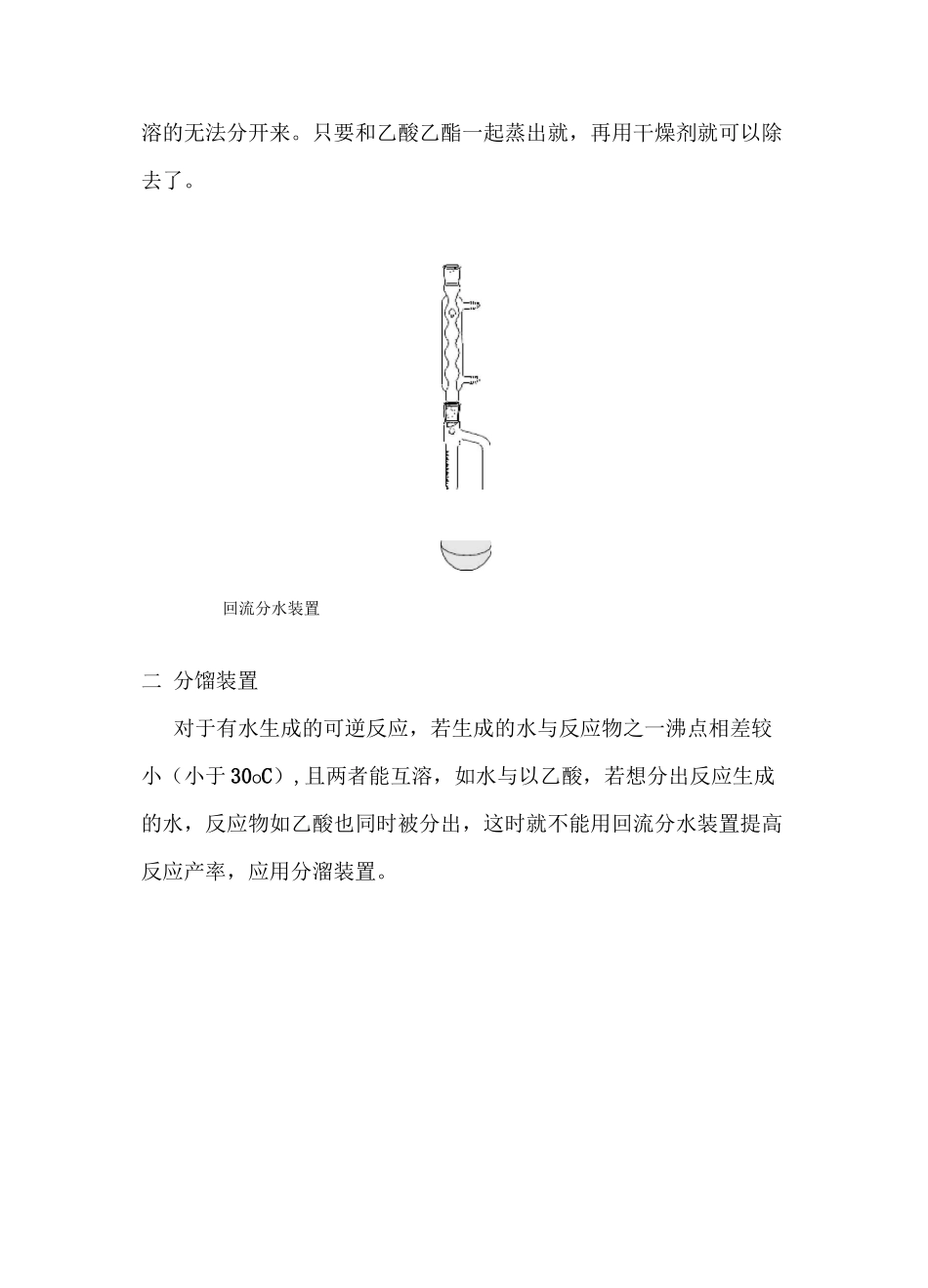

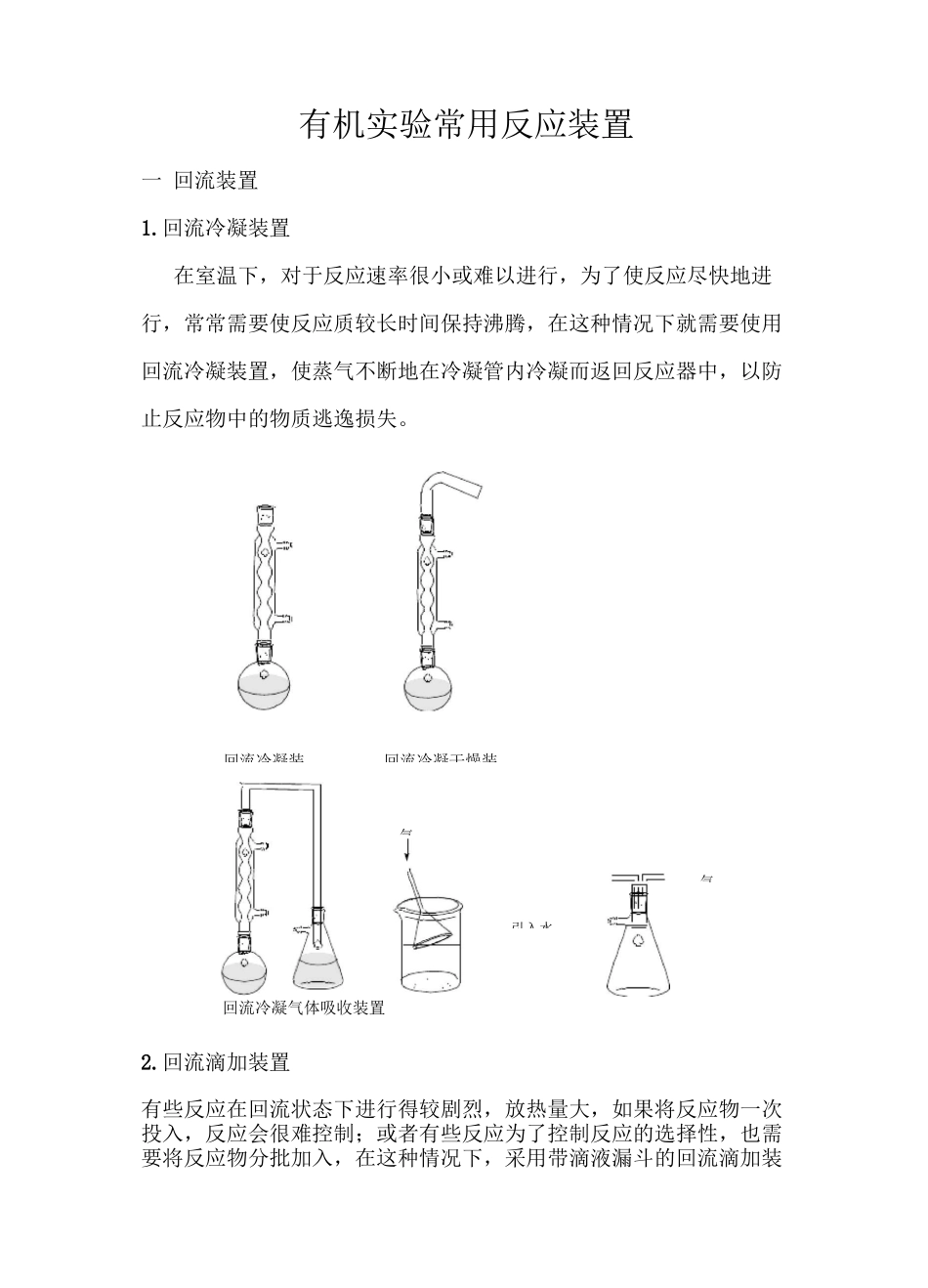

气有机实验常用反应装置一回流装置1.回流冷凝装置在室温下，对于反应速率很小或难以进行，为了使反应尽快地进行，常常需要使反应质较长时间保持沸腾，在这种情况下就需要使用回流冷凝装置，使蒸气不断地在冷凝管内冷凝而返回反应器中，以防止反应物中的物质逃逸损失。回流冷凝气体吸收装置2.回流滴加装置有些反应在回流状态下进行得较剧烈，放热量大，如果将反应物一次投入，反应会很难控制；或者有些反应为了控制反应的选择性，也需要将反应物分批加入，在这种情况下，采用带滴液漏斗的回流滴加装回流冷凝干燥装回流冷凝装气引入水置，将其中一种反应物慢慢滴加进去，另外，可根据需要，在反应瓶外面用冷水或冰水或通过热源加热。在许多合成实验（如非均相反应）中为了使反应顺利进行，较好地控制反应温度，缩短反应时间和提高产率，常采用搅拌装置。回流滴加装置搅拌回流滴加装置2.回流分水装置在进行某些可逆反应平衡反应时，为了使正向反应进行彻底，可将反应物之一不断从反应混合物中除去，若生成物之一是水，且生成的水能与反应物之一形成恒沸混合物，这时可用回流分水装置。分水器的作用是把反应产生的水从反应体系中分离开来，也就是降低产物的浓度使得平衡反应向右移动，从而提高反应的产量。要求反应物或溶剂和水是不互溶的，而且密度应该是比水小的，这样在分水器里水就能和反应物或溶剂分层，上层的反应物或溶剂又能继续流回反应体系继续反应，而在下层的水就可以从反应体系里分离开来了带水剂就是能够和水作用产生共沸物使得水更易被蒸出的物质。制备乙酸乙酯时不可以用分水器，因为反应物、产物和水都是互溶的无法分开来。只要和乙酸乙酯一起蒸出就，再用干燥剂就可以除去了。回流分水装置二分馏装置对于有水生成的可逆反应，若生成的水与反应物之一沸点相差较小（小于30OC）,且两者能互溶，如水与以乙酸，若想分出反应生成的水，反应物如乙酸也同时被分出，这时就不能用回流分水装置提高反应产率，应用分溜装置。分馏装置蒸馏装置三蒸馏装置对于有水生成的可逆反应，若生成的水与反应物和其他生成物的沸点相差很小，且生成的水与反应物，其他生成物之间形成恒沸混合物，反应物的沸点又比水的沸点低，如乙醇、溴乙烷和説，若想分出反应生成的水，反应物如乙醇、生成的溴乙烷更容易被分出，这时可采用边滴加边蒸馏装置。为了控制不让较多的反应物被蒸出而损失，反应应边滴加边蒸馏，若反应较难发生，还可采用边滴加边边回流的装置。边滴加边蒸馏装置边滴加边回流边蒸蒸馏装置减压烝馏装置GDS低于此值而又必须进行水蒸气蒸馏，应使用过热水蒸气蒸馏。水蒸气蒸馏装A;水蛊乂发生器B:璇璃液而计口安金管E:蕪汽导入管匕蒸五水蒸气蒸馏装置水蒸气蒸馏装置主要应用于下列情况：1.分离在某些高沸点附近易分解的有机物；2.从不挥发物质或不需要的树脂状物质中分离所需的组分；3.从反应物中除去挥发性的副产物或未反应的原料；4.用其他分离纯化方法有一定操作困难的化合物的分离纯化。被提纯物质必须具备以下几个条件：1.不溶或难溶于水；2.共沸腾下与水不发生化学反应；3.在100OC左右时，有一定的蒸汽压，一般不低于667Pa(5mmHg),若
