室外管线综合施工方案VIP专享VIP免费

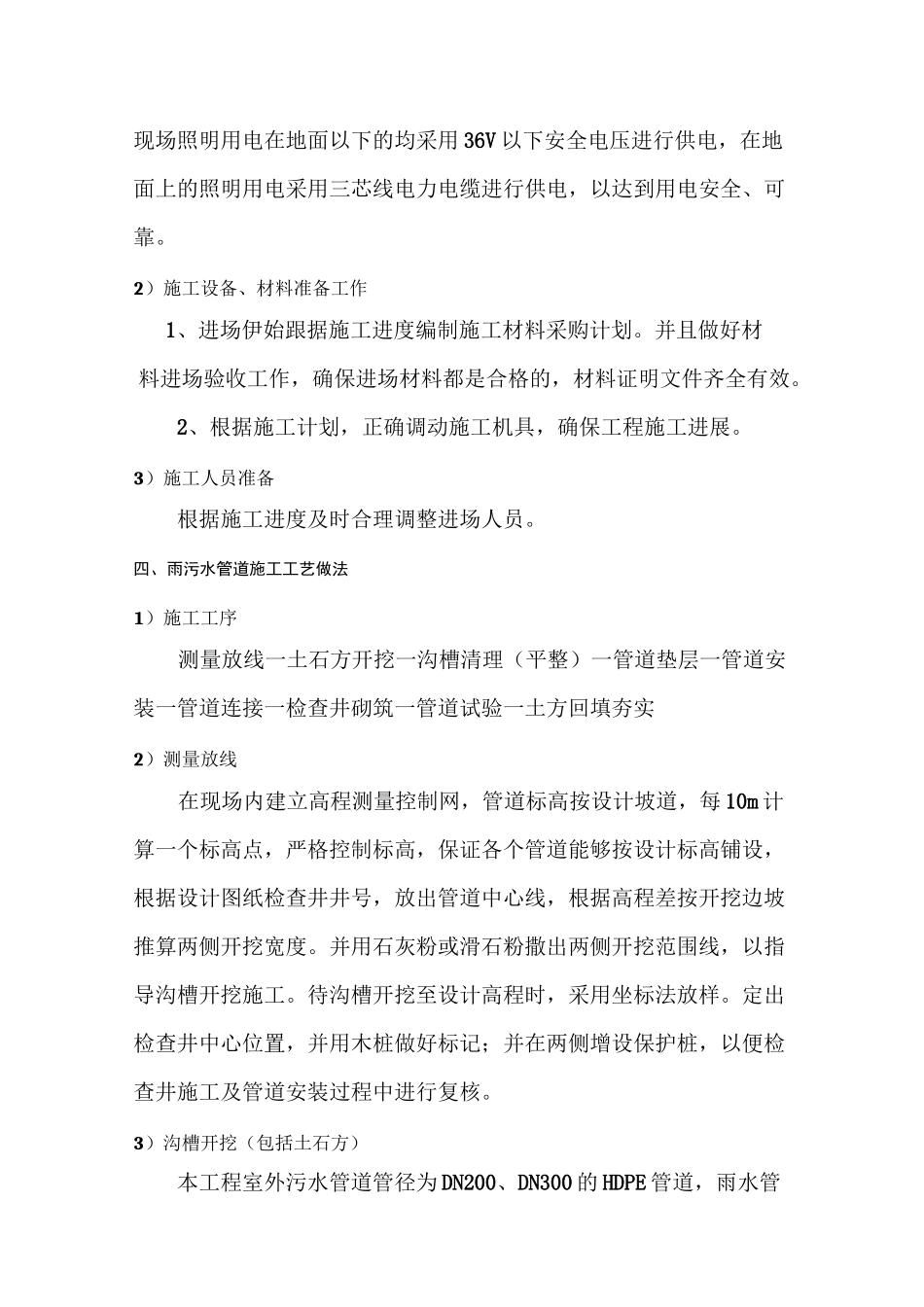

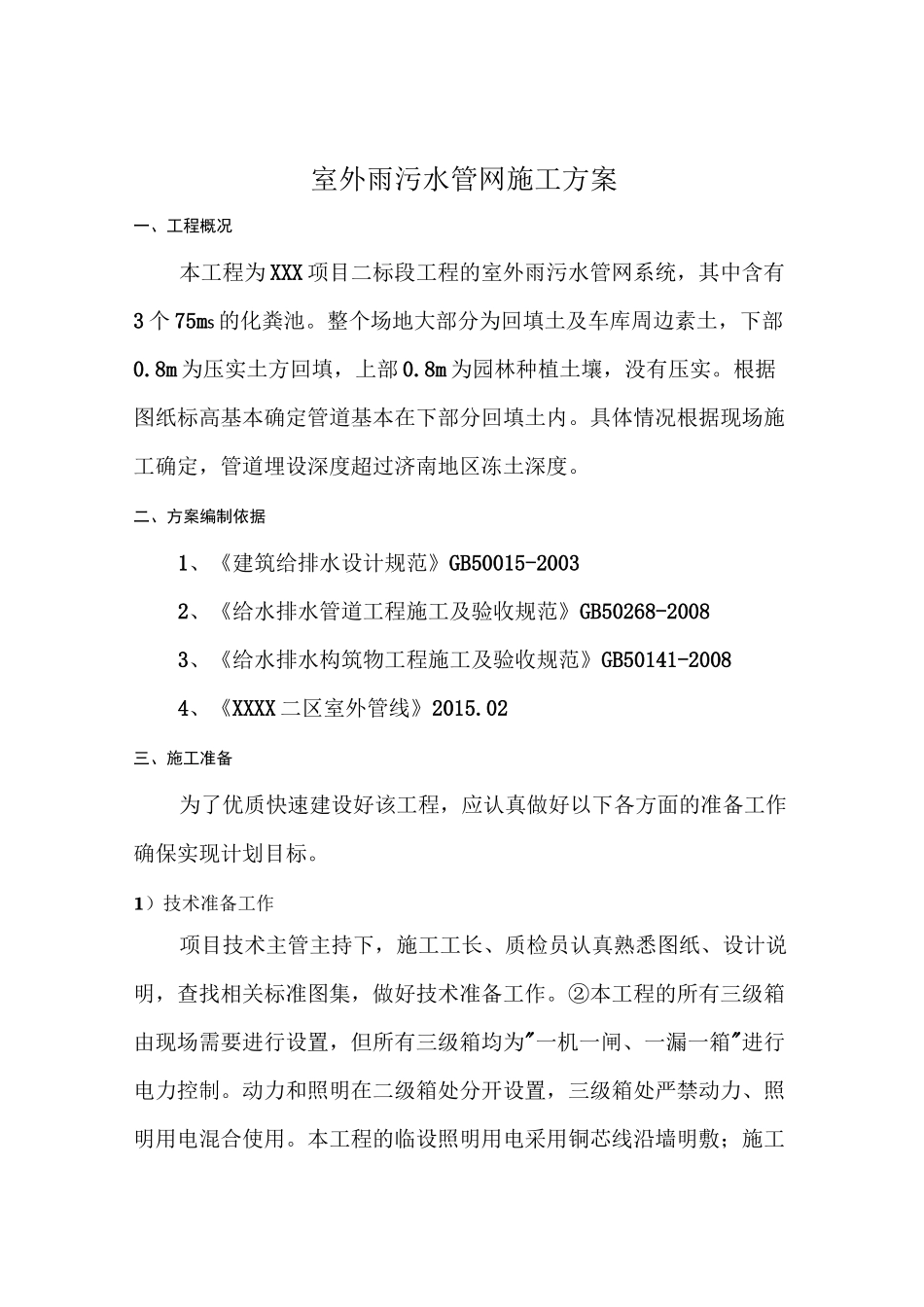

目录一、工程概况2二、方案编制依据2三、施工准备21）技术准备工作22）施工设备、材料准备工作33）施工人员准备3四、雨污水管道施工工艺做法31）施工工序32）测量放线33）沟槽开挖（包括土石方）34）沟槽清理45）管道垫层施工46）管道安装47）检查井砌筑98）管道与检查井衔接99）闭水试验和回填10六、化粪池施工工艺121）施工流程122）测量放线123）土方开挖及基坑清理124）垫层施工135）化粪池安装及砼浇筑136）回填及检查井砌筑14七、施工安全措施14八、成品保护15室外雨污水管网施工方案一、工程概况本工程为XXX项目二标段工程的室外雨污水管网系统，其中含有3个75ms的化粪池。整个场地大部分为回填土及车库周边素土，下部0.8m为压实土方回填，上部0.8m为园林种植土壤，没有压实。根据图纸标高基本确定管道基本在下部分回填土内。具体情况根据现场施工确定，管道埋设深度超过济南地区冻土深度。二、方案编制依据1、《建筑给排水设计规范》GB50015-20032、《给水排水管道工程施工及验收规范》GB50268-20083、《给水排水构筑物工程施工及验收规范》GB50141-20084、《XXXX二区室外管线》2015.02三、施工准备为了优质快速建设好该工程，应认真做好以下各方面的准备工作确保实现计划目标。1）技术准备工作项目技术主管主持下，施工工长、质检员认真熟悉图纸、设计说明，查找相关标准图集，做好技术准备工作。②本工程的所有三级箱由现场需要进行设置，但所有三级箱均为"一机一闸、一漏一箱"进行电力控制。动力和照明在二级箱处分开设置，三级箱处严禁动力、照明用电混合使用。本工程的临设照明用电采用铜芯线沿墙明敷；施工现场照明用电在地面以下的均采用36V以下安全电压进行供电，在地面上的照明用电采用三芯线电力电缆进行供电，以达到用电安全、可靠。2）施工设备、材料准备工作1、进场伊始跟据施工进度编制施工材料采购计划。并且做好材料进场验收工作，确保进场材料都是合格的，材料证明文件齐全有效。2、根据施工计划，正确调动施工机具，确保工程施工进展。3）施工人员准备根据施工进度及时合理调整进场人员。四、雨污水管道施工工艺做法1）施工工序测量放线一土石方开挖一沟槽清理（平整）一管道垫层一管道安装一管道连接一检查井砌筑一管道试验一土方回填夯实2）测量放线在现场内建立高程测量控制网，管道标高按设计坡道，每10m计算一个标高点，严格控制标高，保证各个管道能够按设计标高铺设，根据设计图纸检查井井号，放出管道中心线，根据高程差按开挖边坡推算两侧开挖宽度。并用石灰粉或滑石粉撒出两侧开挖范围线，以指导沟槽开挖施工。待沟槽开挖至设计高程时，采用坐标法放样。定出检查井中心位置，并用木桩做好标记；并在两侧增设保护桩，以便检查井施工及管道安装过程中进行复核。3）沟槽开挖（包括土石方）本工程室外污水管道管径为DN200、DN300的HDPE管道，雨水管道为DN300、DN400的HDPE管道，沟槽采用机械开挖。平均深度在0.85~1m左右，大部分沟槽在车库顶部回填土内，机械开挖时槽底预留200~300mm土层由人工开挖至设计高程，夯实整平。在雨水管道主管道及化粪池施工时，埋地超过2米。为防止沟槽边坡坍塌，确保管道施工过程中的安全，需要按照1：0.3的比例进行放坡开挖。4）沟槽清理在机械开挖达到管道埋设深度+200-300mm时，停止开挖，改为人工清理，先采用蛙夯将沟槽底部夯实，然后将多余土层清理出沟槽，在清理过程中随时使用水准仪对管沟标高进行控制，防止超挖或少挖造成管道倒坡。5）管道垫层施工根据图纸会审记录，管道底部由10cm石屑垫层改为10cmC15混凝土垫层。沟槽进过验收合格后，方可进行混凝土浇筑施工。在施工过程中严格控制混凝土标高。6）管道安装本工程雨污水管道HDPE管。1、管道的进场堆放及运输1）当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。2）不同管径的管道堆放时，应把大而重的放下边，轻的放上边，管道两侧用木楔或木板挡住。堆放时注意底层管道的承重能力，变形不得大于5%。3）HDPE大径塑管最高使用温度为45°C，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以...
