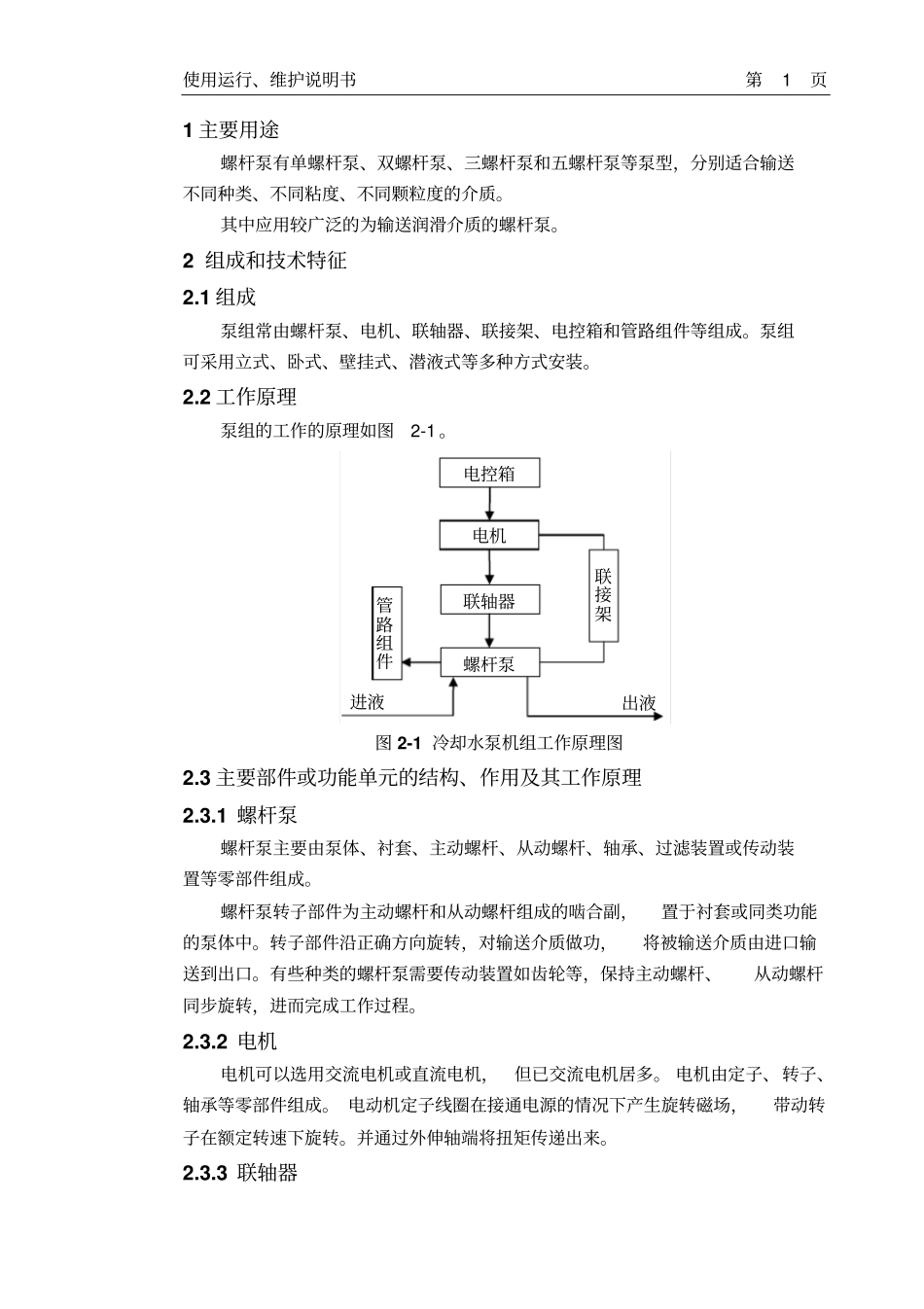

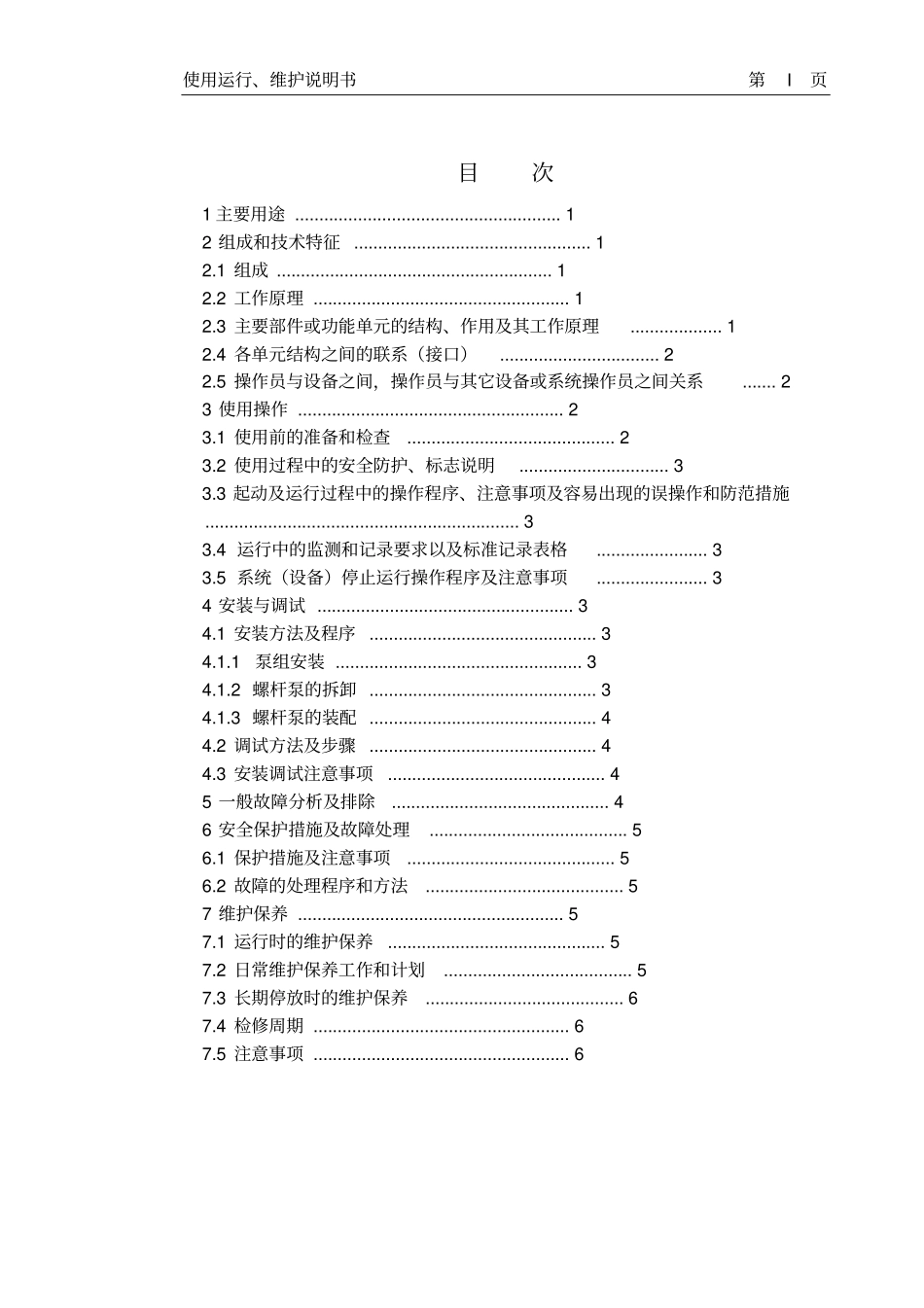

螺杆泵使用运行、维护说明书中国船舶重工集团公司第七〇四研究所2014年7月使用运行、维护说明书第I页目次1主要用途.......................................................12组成和技术特征.................................................12.1组成.........................................................12.2工作原理.....................................................12.3主要部件或功能单元的结构、作用及其工作原理...................12.4各单元结构之间的联系（接口）.................................22.5操作员与设备之间，操作员与其它设备或系统操作员之间关系.......23使用操作.......................................................23.1使用前的准备和检查...........................................23.2使用过程中的安全防护、标志说明...............................33.3起动及运行过程中的操作程序、注意事项及容易出现的误操作和防范措施.................................................................33.4运行中的监测和记录要求以及标准记录表格.......................33.5系统（设备）停止运行操作程序及注意事项.......................34安装与调试.....................................................34.1安装方法及程序...............................................34.1.1泵组安装...................................................34.1.2螺杆泵的拆卸...............................................34.1.3螺杆泵的装配...............................................44.2调试方法及步骤...............................................44.3安装调试注意事项.............................................45一般故障分析及排除.............................................46安全保护措施及故障处理.........................................56.1保护措施及注意事项...........................................56.2故障的处理程序和方法.........................................57维护保养.......................................................57.1运行时的维护保养.............................................57.2日常维护保养工作和计划.......................................57.3长期停放时的维护保养.........................................67.4检修周期.....................................................67.5注意事项.....................................................6使用运行、维护说明书第1页1主要用途螺杆泵有单螺杆泵、双螺杆泵、三螺杆泵和五螺杆泵等泵型，分别适合输送不同种类、不同粘度、不同颗粒度的介质。其中应用较广泛的为输送润滑介质的螺杆泵。2组成和技术特征2.1组成泵组常由螺杆泵、电机、联轴器、联接架、电控箱和管路组件等组成。泵组可采用立式、卧式、壁挂式、潜液式等多种方式安装。2.2工作原理泵组的工作的原理如图2-1。图2-1冷却水泵机组工作原理图2.3主要部件或功能单元的结构、作用及其工作原理2.3.1螺杆泵螺杆泵主要由泵体、衬套、主动螺杆、从动螺杆、轴承、过滤装置或传动装置等零部件组成。螺杆泵转子部件为主动螺杆和从动螺杆组成的啮合副，置于衬套或同类功能的泵体中。转子部件沿正确方向旋转，对输送介质做功，将被输送介质由进口输送到出口。有些种类的螺杆泵需要传动装置如齿轮等，保持主动螺杆、从动螺杆同步旋转，进而完成工作过程。2.3.2电机电机可以选用交流电机或直流电机，但已交流电机居多。电机由定子、转子、轴承等零部件组成。电动机定子线圈在接通电源的情况下产生旋转磁场，带动转子在额定转速下旋转。并通过外伸轴端将扭矩传递出来。2.3.3联轴器进液出液电控箱电机螺杆泵联接架联轴器管路组件使用运行、维护说明书第2页联轴器将电机扭矩传递给螺杆泵主动螺杆，用于驱动螺杆泵做功。联轴器类型很多，常用的为弹性柱销式联轴器，仅传递扭矩，拆装方便。其余常见的如三爪式联轴器等。2.3.4联接架联接架是螺杆泵与电机的公共...
