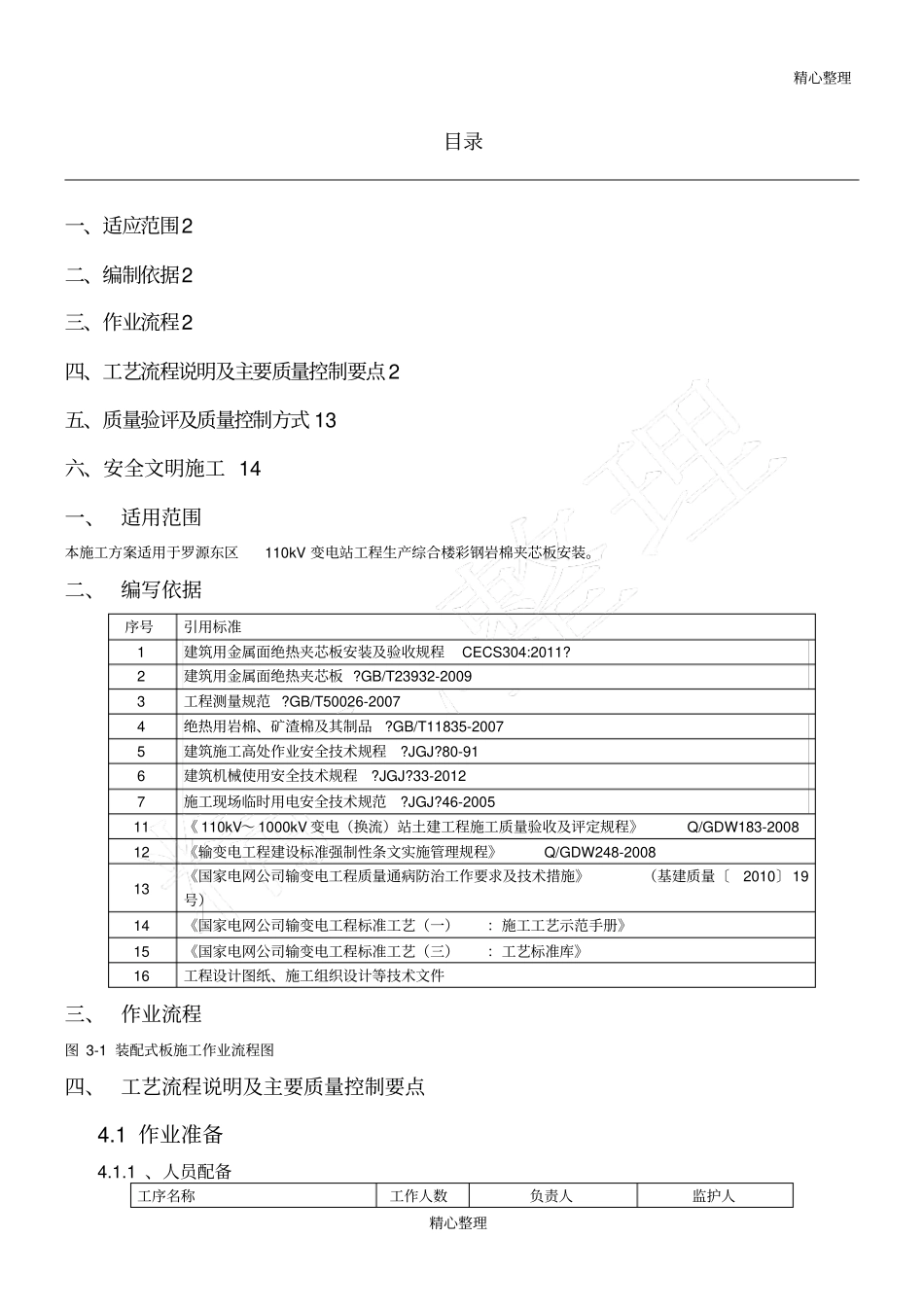

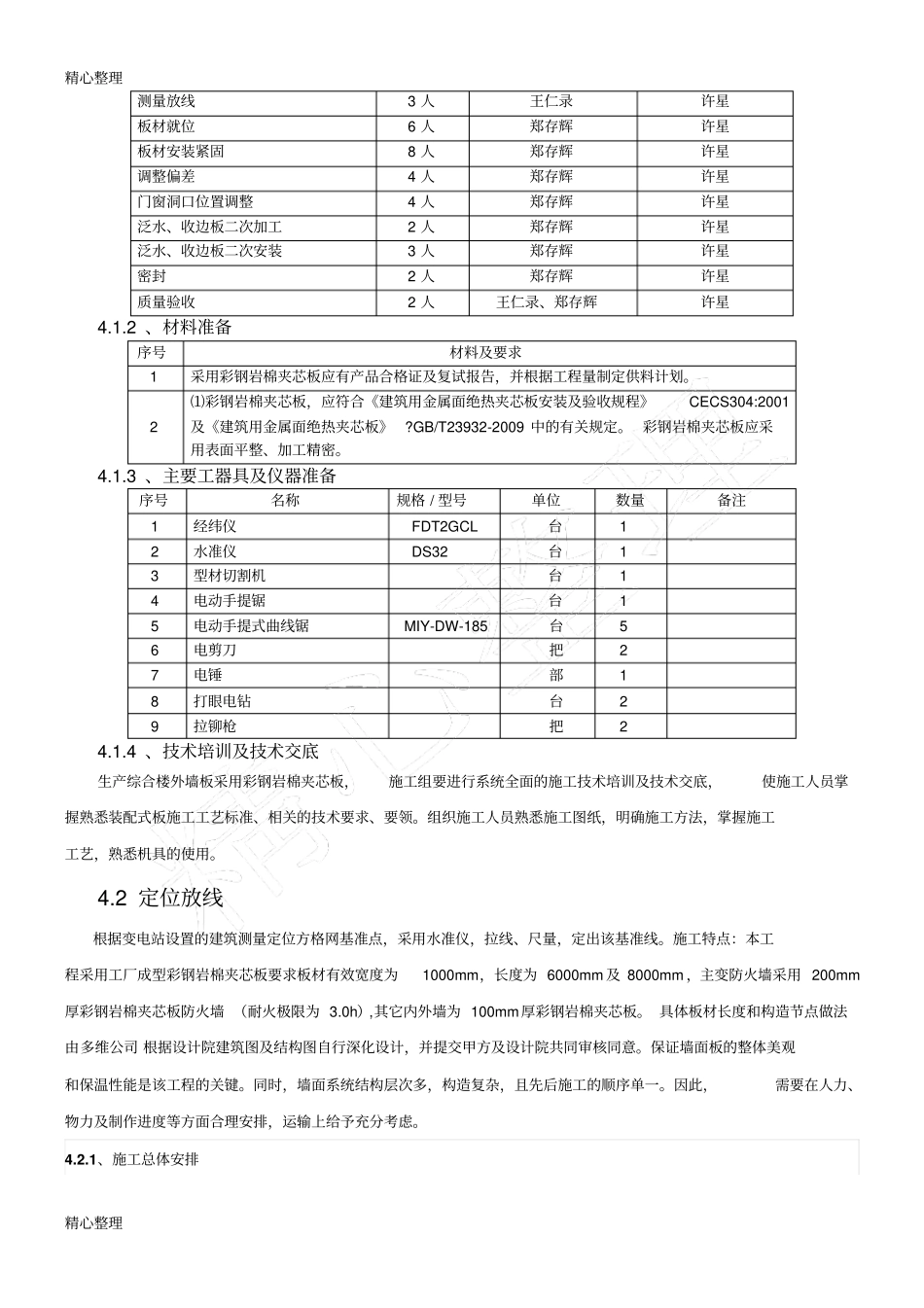

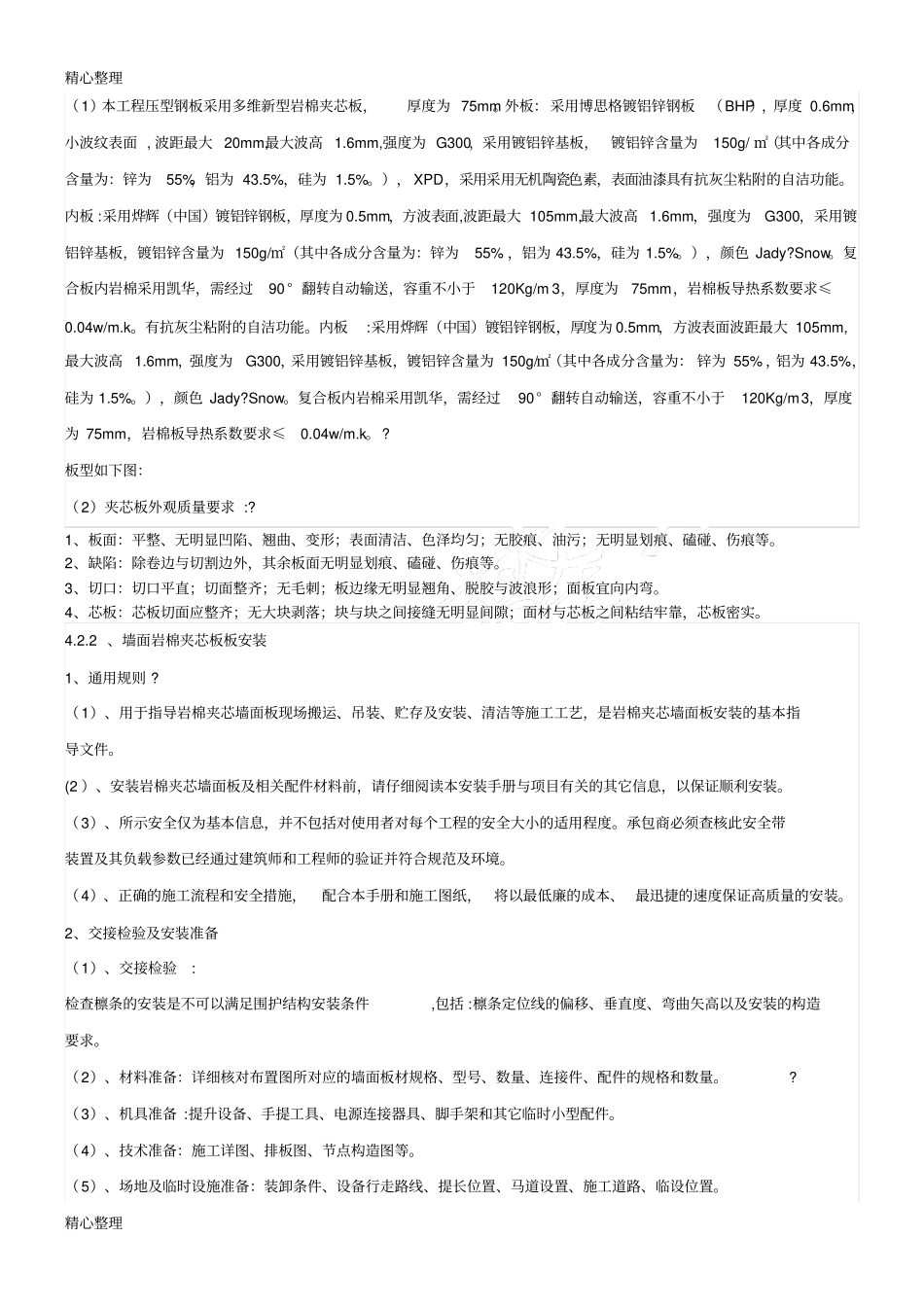

精心整理精心整理目录一、适应范围2二、编制依据2三、作业流程2四、工艺流程说明及主要质量控制要点2五、质量验评及质量控制方式13六、安全文明施工14一、适用范围本施工方案适用于罗源东区110kV变电站工程生产综合楼彩钢岩棉夹芯板安装。二、编写依据序号引用标准1建筑用金属面绝热夹芯板安装及验收规程CECS304:2011?2建筑用金属面绝热夹芯板?GB/T23932-20093工程测量规范?GB/T50026-20074绝热用岩棉、矿渣棉及其制品?GB/T11835-20075建筑施工高处作业安全技术规程?JGJ?80-916建筑机械使用安全技术规程?JGJ?33-20127施工现场临时用电安全技术规范?JGJ?46-200511《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-200812《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-200813《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）14《国家电网公司输变电工程标准工艺（一）：施工工艺示范手册》15《国家电网公司输变电工程标准工艺（三）：工艺标准库》16工程设计图纸、施工组织设计等技术文件三、作业流程图3-1装配式板施工作业流程图四、工艺流程说明及主要质量控制要点4.1作业准备4.1.1、人员配备工序名称工作人数负责人监护人精心整理精心整理测量放线3人王仁录许星板材就位6人郑存辉许星板材安装紧固8人郑存辉许星调整偏差4人郑存辉许星门窗洞口位置调整4人郑存辉许星泛水、收边板二次加工2人郑存辉许星泛水、收边板二次安装3人郑存辉许星密封2人郑存辉许星质量验收2人王仁录、郑存辉许星4.1.2、材料准备序号材料及要求1采用彩钢岩棉夹芯板应有产品合格证及复试报告，并根据工程量制定供料计划。2⑴彩钢岩棉夹芯板，应符合《建筑用金属面绝热夹芯板安装及验收规程》CECS304:2001及《建筑用金属面绝热夹芯板》?GB/T23932-2009中的有关规定。彩钢岩棉夹芯板应采用表面平整、加工精密。4.1.3、主要工器具及仪器准备序号名称规格/型号单位数量备注1经纬仪FDT2GCL台12水准仪DS32台13型材切割机台14电动手提锯台15电动手提式曲线锯MIY-DW-185台56电剪刀把27电锤部18打眼电钻台29拉铆枪把24.1.4、技术培训及技术交底生产综合楼外墙板采用彩钢岩棉夹芯板，施工组要进行系统全面的施工技术培训及技术交底，使施工人员掌握熟悉装配式板施工工艺标准、相关的技术要求、要领。组织施工人员熟悉施工图纸，明确施工方法，掌握施工工艺，熟悉机具的使用。4.2定位放线根据变电站设置的建筑测量定位方格网基准点，采用水准仪，拉线、尺量，定出该基准线。施工特点：本工程采用工厂成型彩钢岩棉夹芯板要求板材有效宽度为1000mm，长度为6000mm及8000mm，主变防火墙采用200mm厚彩钢岩棉夹芯板防火墙（耐火极限为3.0h）,其它内外墙为100mm厚彩钢岩棉夹芯板。具体板材长度和构造节点做法由多维公司根据设计院建筑图及结构图自行深化设计，并提交甲方及设计院共同审核同意。保证墙面板的整体美观和保温性能是该工程的关键。同时，墙面系统结构层次多，构造复杂，且先后施工的顺序单一。因此，需要在人力、物力及制作进度等方面合理安排，运输上给予充分考虑。4.2.1、施工总体安排精心整理精心整理（1）本工程压型钢板采用多维新型岩棉夹芯板，厚度为75mm。外板：采用博思格镀铝锌钢板（BHP），厚度0.6mm，小波纹表面,波距最大20mm,最大波高1.6mm,强度为G300，采用镀铝锌基板，镀铝锌含量为150g/㎡（其中各成分含量为：锌为55%，铝为43.5%，硅为1.5%。），XPD，采用采用无机陶瓷色素，表面油漆具有抗灰尘粘附的自洁功能。内板:采用烨辉（中国）镀铝锌钢板，厚度为0.5mm，方波表面,波距最大105mm,最大波高1.6mm，强度为G300，采用镀铝锌基板，镀铝锌含量为150g/㎡（其中各成分含量为：锌为55%，铝为43.5%，硅为1.5%。），颜色Jady?Snow。复合板内岩棉采用凯华，需经过90°翻转自动输送，容重不小于120Kg/m3，厚度为75mm，岩棉板导热系数要求≤0.04w/m.k。有抗灰尘粘附的自洁功能。内板:采用烨辉（中国）镀铝锌钢板，厚度为0.5mm，方波表面波距最大105mm,最大波高1.6mm，强度为G300，采用镀铝锌基板，镀铝锌含量为150g/㎡（其中各成分含量为...
