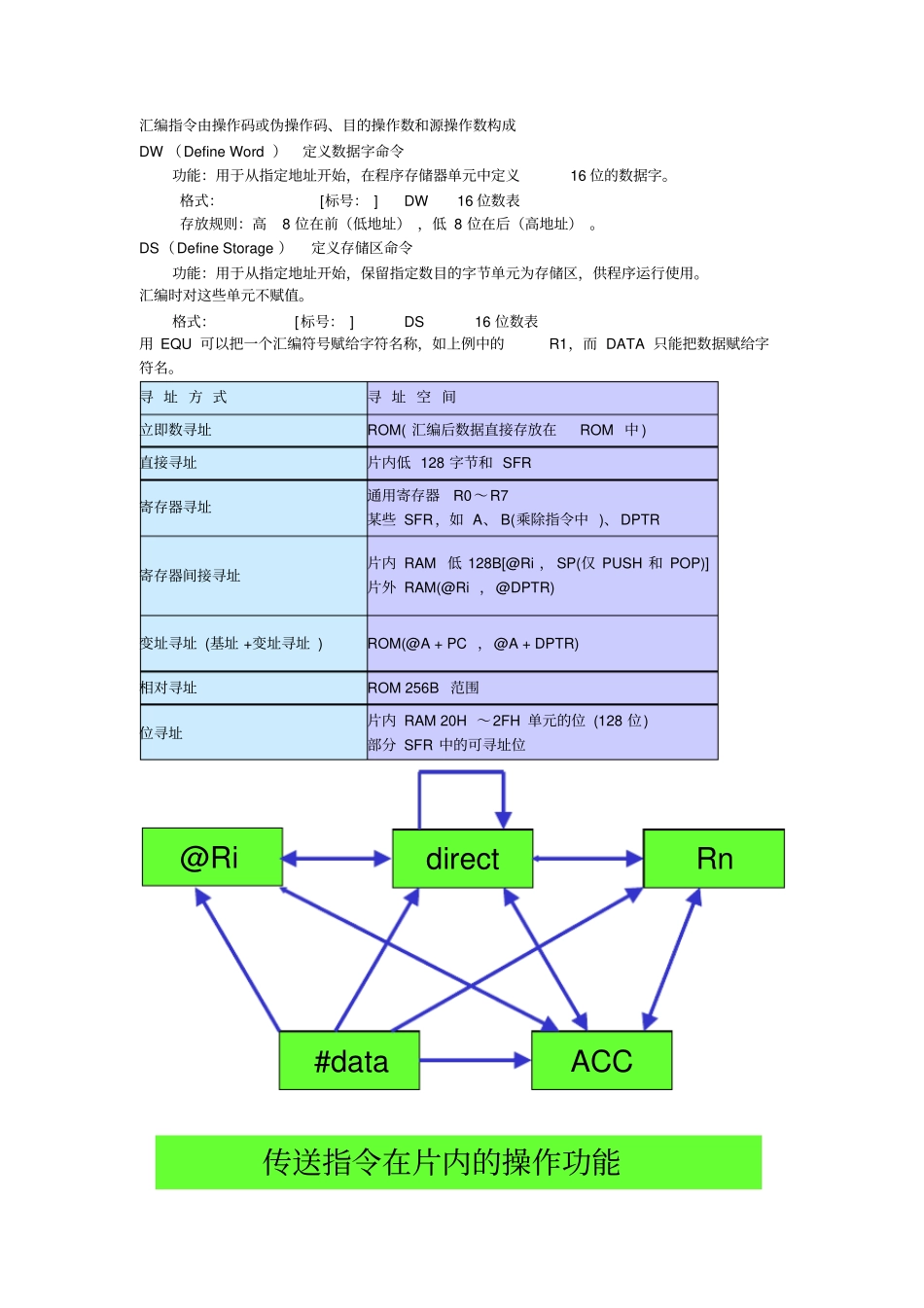

汇编指令由操作码或伪操作码、目的操作数和源操作数构成DW（DefineWord）定义数据字命令功能：用于从指定地址开始，在程序存储器单元中定义16位的数据字。格式：[标号：]DW16位数表存放规则：高8位在前（低地址），低8位在后（高地址）。DS（DefineStorage）定义存储区命令功能：用于从指定地址开始，保留指定数目的字节单元为存储区，供程序运行使用。汇编时对这些单元不赋值。格式：[标号：]DS16位数表用EQU可以把一个汇编符号赋给字符名称，如上例中的R1，而DATA只能把数据赋给字符名。寻址方式寻址空间立即数寻址ROM(汇编后数据直接存放在ROM中)直接寻址片内低128字节和SFR寄存器寻址通用寄存器R0～R7某些SFR，如A、B(乘除指令中)、DPTR寄存器间接寻址片内RAM低128B[@Ri，SP(仅PUSH和POP)]片外RAM(@Ri，@DPTR)变址寻址(基址+变址寻址)ROM(@A+PC，@A+DPTR)相对寻址ROM256B范围位寻址片内RAM20H～2FH单元的位(128位)部分SFR中的可寻址位@RidirectRnACC#data传送指令在片内的操作功能整字节交换指令XCHA，Rn；（A）←→（Rn）XCHA，direct；（A）←→（direct）XCHA，@Ri；（A）←→（（Ri））（2）半字节交换指令：XCHDA，@Ri；（A）3~0←→（（Ri））3~0（3）累加器高低半字节交换指令：SWAPA；（A）3~0←→（A）7～45）堆栈操作指令组：进栈、出栈两种操作。PUSHdirect；SP←（SP）+1，（SP）←（direct）POPdirect；direct←((SP))，SP←（SP）－1传送类指令一般不影响标志位。个别影响P位。但堆栈指令（PUSH和POP）可以直接修改状态字PSW。乘除指令组乘积<0FFH（即（B）=0），则OV＝0，否则OV＝1。该运算总使CY＝0。除法当除数为0（B＝0）时，OV＝1，表明除法无意义，无法进行；其它情况下，OV＝0。任何情况下，CY＝0。指令十进制调整的内容（BCD调整）(1)如果任何两个对应位BCD数相加的结果向高一位无进位时，若得到的结果小于或等于9，则该位不需修正；若得到的结果大于9且小于16位，则该位进行加6修正。(2)如果任何两个对应位BCD数相加的结果向高一位有进位时(即结果大于或等于16)，该位进行加6修正。(3)低位修正结果使高位大于9时，高位进行加6修正。A寄存器寄存器间接寻址@R1、@R0（外部RAM低256B）寄存器间接寻址@DPTR（外部RAM64KB）ANL常用于屏蔽字节中的某些位。欲清除的位和“0”与，欲保留的位和“1”与ORL用途：用于使字节中的某些位置“1”。欲不变的位，用“0”去“或”，欲置1的位，用“1”去“或”。异或有一初一全一出零累加器清0指令：CLRA；A←0累加器按位取反指令：CPLA；A←（Ａ）LJMPaddr16；跳转范围64KB，PC←addr16，三字节指令AJMP绝对转移指令AJMPaddr11；跳转范围2KB,PC←（PC）＋2PC10~0←addr11SJMPrel；目的地址＝（PC）+2+rel简洁转移JMP@A+DPTR；PC←（A）+（DPTR）JZrel；若（A）=0，则PC←（PC）＋2＋rel若（A）≠0，则PC←（PC）＋2JNZrel；若（A）≠0，则PC←（PC）＋2＋rel若（A）=0，则PC←（PC）＋2CJNEA，＃data，rel若(A)-data=0：顺序执行PC←（PC）＋3CY＝0若(A)-data>0：跳转PC←（PC）＋3＋relCY＝0若(A)-data<0：跳转PC←（PC）＋3＋relCY＝lDJNZdirect，rel；三字节指令LCALLaddr16；PC←（PC）+3；SP←（SP）+1，（SP）←（PC）7～0；SP←（SP）+1，（SP）←（PC）15～8；PC←addr16已知DELAY＝1200H，试问MCS-51单片机执行下列指令后，堆栈中数据如何变化？PC中内容是什么？MOVSP，#30HDELAY：LCALL2356H(SP)=32H，(31H)=03H，(32H)＝12H，PC＝2356H。ACALLaddr11；PC←（PC）+2；SP←（SP）+1，（SP）←（PC）7～0；SP←（SP）+1，（SP）←（PC）15～8；PC10-0←addr11返回指令RET；子程序返回指令;PC15~8←（SP）,（SP）←（SP）-1;PC7~0←（SP）,（SP）←（SP）-1位地址的表示方法主要有下列四种：以AC为例?直接位地址表示：0D6H（PSW的位6）?点操作符表示：PSW.60D0H.6?位名称表示：AC将内部RAM中20H单元的第6位（位地址为06H）的内容，传送到P1.0中。MOVC，06HMOVP1.0，C位置位清零指令（共4条）CLRbit；bit←0CLRCY；CY←0SETBbit；bit←1SETBCY；CY←1ANLC，bit；CY←（CY）∧bitANLC，/bit；CY←（CY）∧ORLC，bi...
