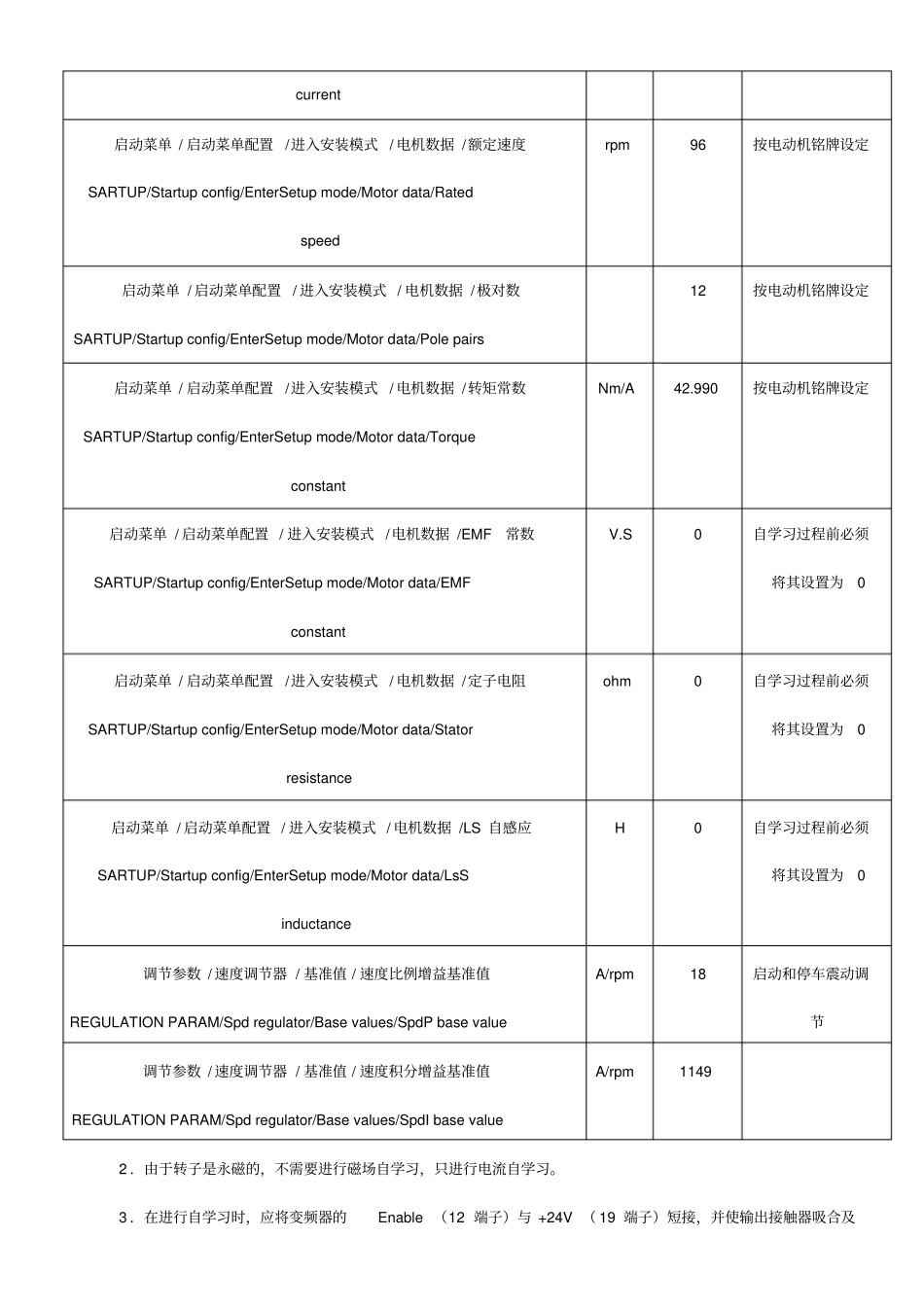

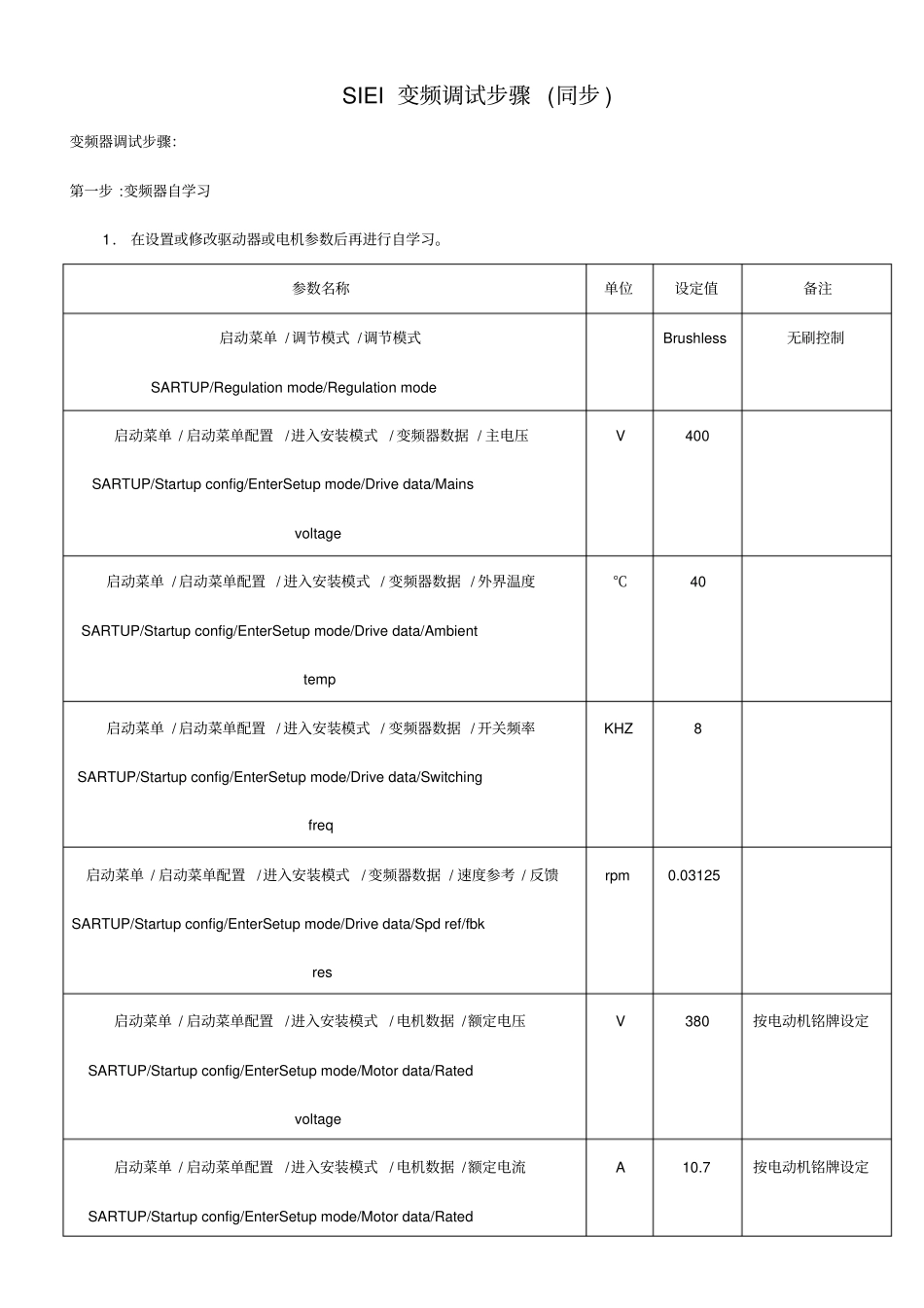

SIEI变频调试步骤(同步)变频器调试步骤：第一步:变频器自学习1．在设置或修改驱动器或电机参数后再进行自学习。参数名称单位设定值备注启动菜单/调节模式/调节模式SARTUP/Regulationmode/RegulationmodeBrushless无刷控制启动菜单/启动菜单配置/进入安装模式/变频器数据/主电压SARTUP/Startupconfig/EnterSetupmode/Drivedata/MainsvoltageV400启动菜单/启动菜单配置/进入安装模式/变频器数据/外界温度SARTUP/Startupconfig/EnterSetupmode/Drivedata/Ambienttemp℃40启动菜单/启动菜单配置/进入安装模式/变频器数据/开关频率SARTUP/Startupconfig/EnterSetupmode/Drivedata/SwitchingfreqKHZ8启动菜单/启动菜单配置/进入安装模式/变频器数据/速度参考/反馈SARTUP/Startupconfig/EnterSetupmode/Drivedata/Spdref/fbkresrpm0.03125启动菜单/启动菜单配置/进入安装模式/电机数据/额定电压SARTUP/Startupconfig/EnterSetupmode/Motordata/RatedvoltageV380按电动机铭牌设定启动菜单/启动菜单配置/进入安装模式/电机数据/额定电流SARTUP/Startupconfig/EnterSetupmode/Motordata/RatedA10.7按电动机铭牌设定current启动菜单/启动菜单配置/进入安装模式/电机数据/额定速度SARTUP/Startupconfig/EnterSetupmode/Motordata/Ratedspeedrpm96按电动机铭牌设定启动菜单/启动菜单配置/进入安装模式/电机数据/极对数SARTUP/Startupconfig/EnterSetupmode/Motordata/Polepairs12按电动机铭牌设定启动菜单/启动菜单配置/进入安装模式/电机数据/转矩常数SARTUP/Startupconfig/EnterSetupmode/Motordata/TorqueconstantNm/A42.990按电动机铭牌设定启动菜单/启动菜单配置/进入安装模式/电机数据/EMF常数SARTUP/Startupconfig/EnterSetupmode/Motordata/EMFconstantV.S0自学习过程前必须将其设置为0启动菜单/启动菜单配置/进入安装模式/电机数据/定子电阻SARTUP/Startupconfig/EnterSetupmode/Motordata/Statorresistanceohm0自学习过程前必须将其设置为0启动菜单/启动菜单配置/进入安装模式/电机数据/LS自感应SARTUP/Startupconfig/EnterSetupmode/Motordata/LsSinductanceH0自学习过程前必须将其设置为0调节参数/速度调节器/基准值/速度比例增益基准值REGULATIONPARAM/Spdregulator/Basevalues/SpdPbasevalueA/rpm18启动和停车震动调节调节参数/速度调节器/基准值/速度积分增益基准值REGULATIONPARAM/Spdregulator/Basevalues/SpdIbasevalueA/rpm11492．由于转子是永磁的，不需要进行磁场自学习，只进行电流自学习。3．在进行自学习时，应将变频器的Enable（12端子）与+24V（19端子）短接，并使输出接触器吸合及打开抱闸。4．在自学习完毕后，应先断开Enable，再切断接触器和抱闸第二步：变频器编码器定位1．在设置或修改编码器配置参数后再进行自学习。参数名称单位设定值备注启动菜单/启动菜单配置/编码器配置/编码器选择SARTUP/Startupconfig/Encodersconfig/SpeedfbkselStdencoder标准编码器启动菜单/启动菜单配置/编码器配置/标准编码器型号SARTUP/Startupconfig/Encodersconfig/StdenctypeSinusoidalSinCos正弦霍尔传感器参数名称单位设定值备注启动菜单/启动菜单配置/编码器配置/标准编码器脉冲SARTUP/Startupconfig/Encodersconfig/Stdencpulsesppr2048启动菜单/启动菜单配置/编码器配置/标准数字编码器模式SARTUP/Startupconfig/Encodersconfig/encmodeF模式频率测试启动菜单/启动菜单配置/编码器配置/标准编码器电压SARTUP/Startupconfig/Encodersconfig/Stdencsupply5.41/8.16V启动菜单/启动菜单配置/编码器配置/标准正弦编码器峰值电压SARTUP/Startupconfig/Encodersconfig/StdsinencVpV0.52．进入SERVICE菜单3．输入密码SERVICE/Insertpassword：12345，回车。4．检查密码SERVICE/Checkpassword，回车.5．选择REGULATIONPARAM/Fluxconfig／Magnetizconfig/Autophaserot6．接通ENABLE(短接12，19端子)，FORWARD(短接13，19端子)，给出使能和方向信号，输出接触器吸合，打开抱闸，运行电机。7．学习完毕，关闭抱闸及释放接触器。8．进入STARTUP/Saveconfig保存。第三步：设置变频器参数...
