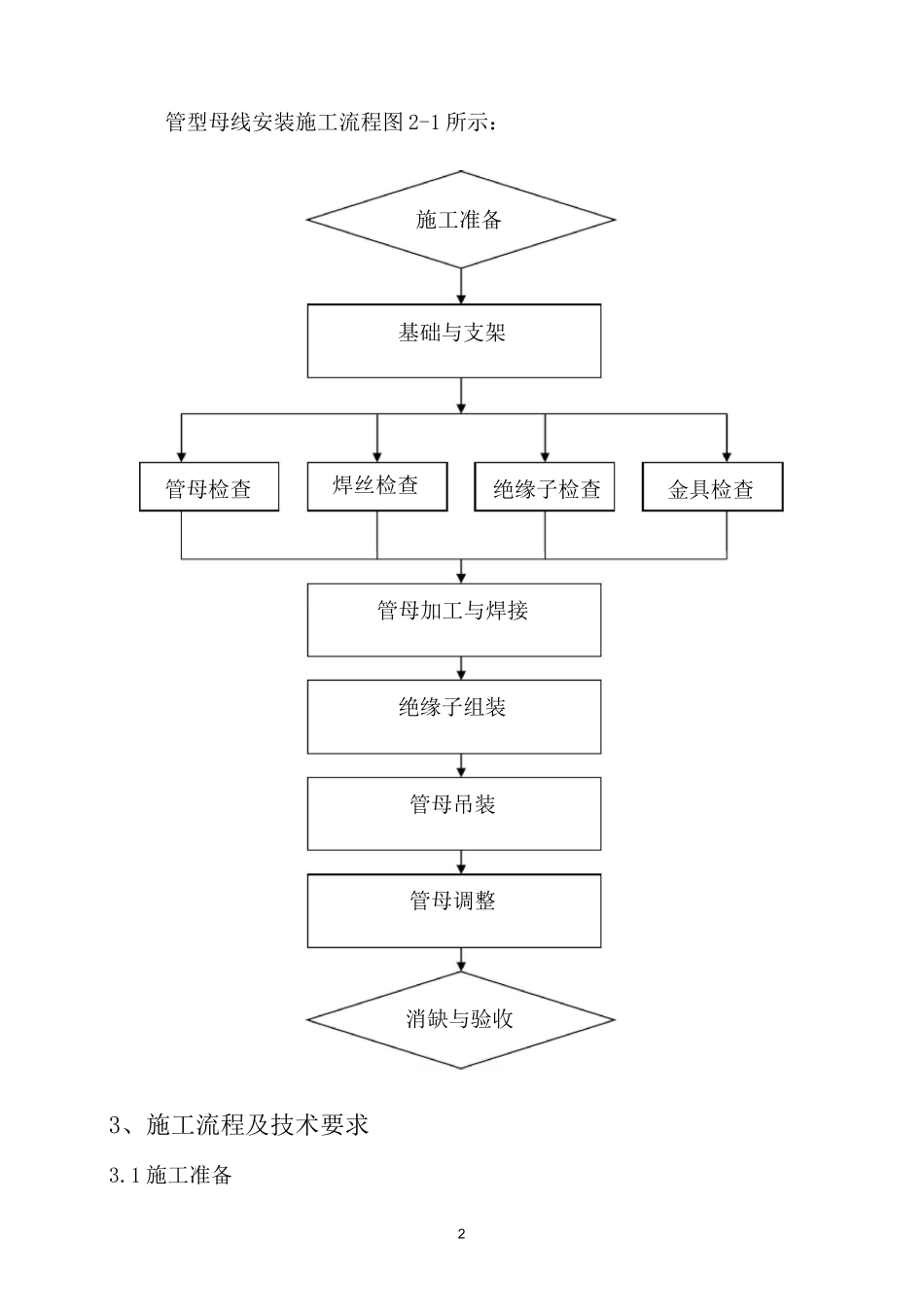

1管母线安装施工方案1、概述1.1工程概况XX变电站220kV屋外配电装置I、II段母线及110kV屋外配电装置1、11段母线均采用支持式管型母线，管母型号及相关参数如下：管母型号：6063G-①130/①116型铝镁合金管母焊接用衬管型号：①D/①d=110/96L=400mm1.2编写依据本方案根据XX省能达电力设计有限责任公司设计的220kVXXX变电站新建工程电气部分第2册图纸《220kV屋外配电装置》、第3册图纸《110kV屋外配电装置》相关图纸和厂家资料进行编写。1.3施工执行标准执行国家标准《电气装置安装工程母线装置施工及验收规范》(GBJ149-90),《铝母线焊接技术规范》(DL/T754-2001),《电气装置安装工程电气设备交接试验标准》(GB50150-2006),《110kV〜500kV送变电工程质量检验及评定标准》(Q/CSG10017.3-2007)中相关章节规定,以及厂家产品的技术要求。1.4施工安全执行标准执行电力部发布的《电力建设安全工作规则》PL5009.3-1997中的有关章节。2、施工流程图2管型母线安装施工流程图2-1所示：施工准备消缺与验收基础与支架管母调整绝缘子组装管母吊装管母加工与焊接金具检查焊丝检查绝缘子检查管母检查3、施工流程及技术要求3.1施工准备33.1.1基础与支架交接验收3.1.1.1使用全站仪对基础轴线进行复测。3.1.1.2核实接地线敷设部位符合设计要求，焊接质量符合规范。3.1.2技术要求3.1.2.1施工图纸（电气部分第2册《220kV屋外配电装置》、第3册图纸《110kV屋外配电装置》的相关图纸各1份），母线安装记录表格（附后）等技术资料齐全，以满足现场施工需要。3.1.2.2技术人员已对施工人员进行技术交底和安全交底，氩弧焊工、起重指挥应作为重点交底对象。3.1.2.3根据铝管加工长度和施工图纸，已计算确定每根管母线的连接方式、焊接段数。3.1.3场地准备3.1.3.1场地平整、清洁，管母校正平台、焊接导轨现场加工制作完毕，且应布置在安装场地附近，以便母线焊接完后不再搬运，就近平直堆放待吊装。3.1.3.2吊车布置到位并经模拟试吊，作业空间可满足起重机械的作业要求，2台吊车起吊管母可同步作业。3.1.3.3已装设专用施工电源箱，作业场地照明充足，具备夜间施工条件。3.1.3.4氩弧焊机已经试焊，风冷系统正常，可满足连续作业要求。3.1.4人员准备3.1.4.1为确保管母按期优质的完成安装任务，现场施工人员选派经验丰富、有高度责任心的人员担任，具体人员组织如下：4施工负责人：1人技术负责人：1人安全员（兼）：1人电气安装工:5人起重工：普工：2人5人氩弧焊工：3人3.1.4.2所有施工人员上岗前，应根据本工程管母的安装特点进行专业培训，并提前熟悉现场及设备情况。特殊工种作业人员须持证上岗。3.1.5机具材料准备3.1.5．1主要安装工机具见表3-1.序号名称规格或型号单位数量备注1汽车吊8t台22氩弧焊机WSE-500P台13母线坡口机①80-①250mm台24电焊机〜380V、18kVA台15气割工具套16砂轮切割机台27金属切割机台18拉链葫芦3t只29烘箱0.4m3台1自动恒温10台钻台111绞磨机台212可调力矩扳手QL900、QL1800套各113手工工具套各214普通扳手10寸、12寸、18寸把各415全站仪GTS332型台116水准仪台1517水平尺0.5m只218卷尺5m、10m、50m把各119钢板尺0.5m、1m把各120掉线锤只221尼龙吊带3tX15m副422棕绳①8100m323铝合金梯4m、7m架各224电炉盘3kW只5配炉丝25枕木若干26校正平台个1现场加工27焊接导轨个1现场加工28氮气瓶若干表3-1管母安装主要安装工机具表3.1.5.2主要施工材料见表3-2序号名称规格单位数量备注1铝镁合金焊丝S331kg302无水丙酮瓶303硝酸kg104烧碱kg105白布m2206不锈钢丝刷把57纱布320#张20表3-2管母安装主要施工材料表3.1.5.3装置性材料见表3-3、3-46序号名称规格单位数量备注1管母线6063G-①130/①116米10362管母线焊接用衬管①D/①d=110/96根78L=400mm3棒式支柱绝缘子ZSW4-252/8K-3只72H=2300mm4管母线固定金具MGG1-130套252活动型5管母线固定金具MGG2-130套84固定型6管母线T型线夹MGT-100套727管母伸缩节MGSS-130套368圭寸端球MGZ-130套129封端盖MGF-130套72表3-3220kV管母安装装置性材料表序号名称规格单位数量备注1管母线6063G-①130/①116米8282管母线焊接用衬管①D/①d=110/96根66L=400mm3棒式支柱绝缘子ZSW-...
