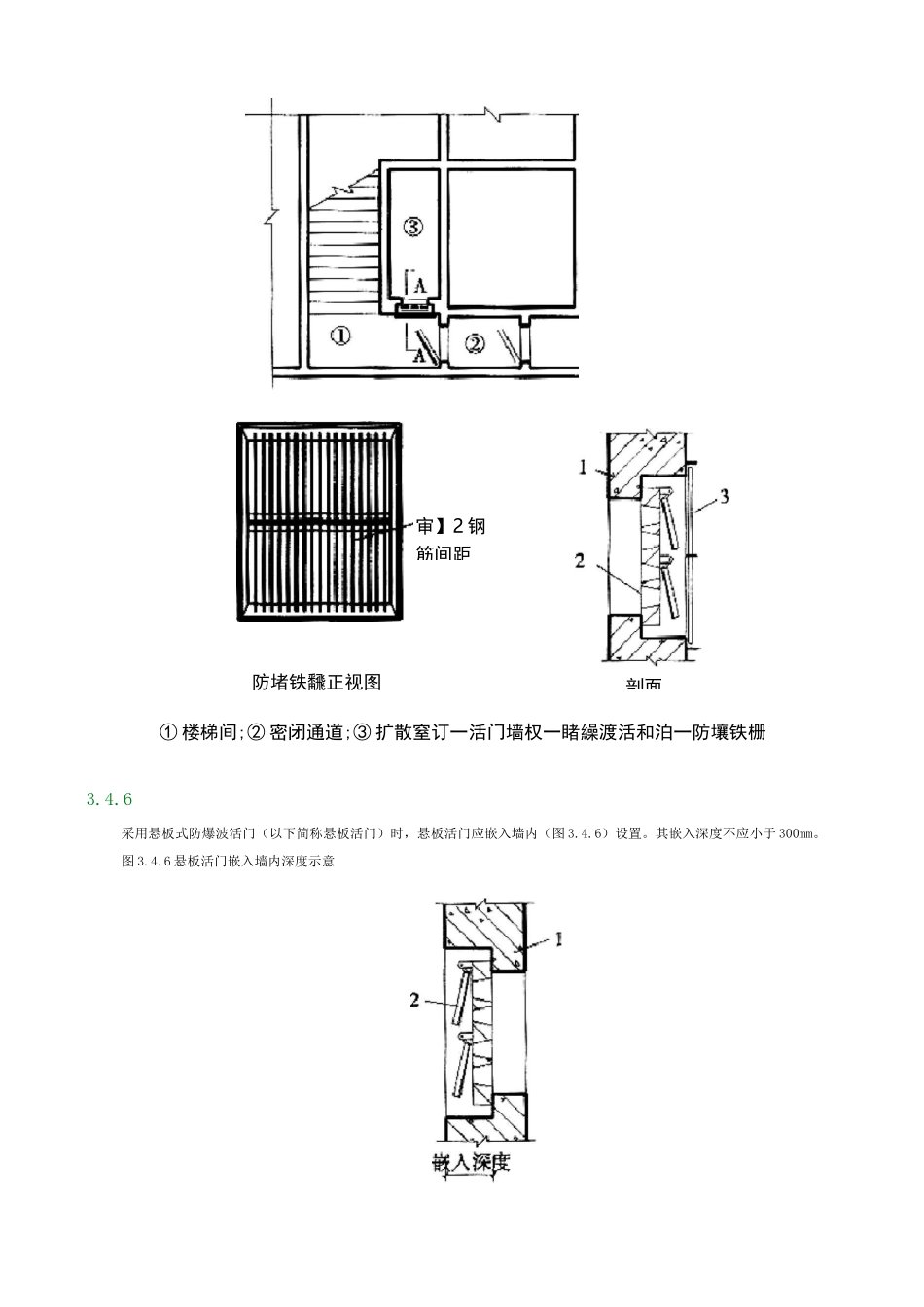

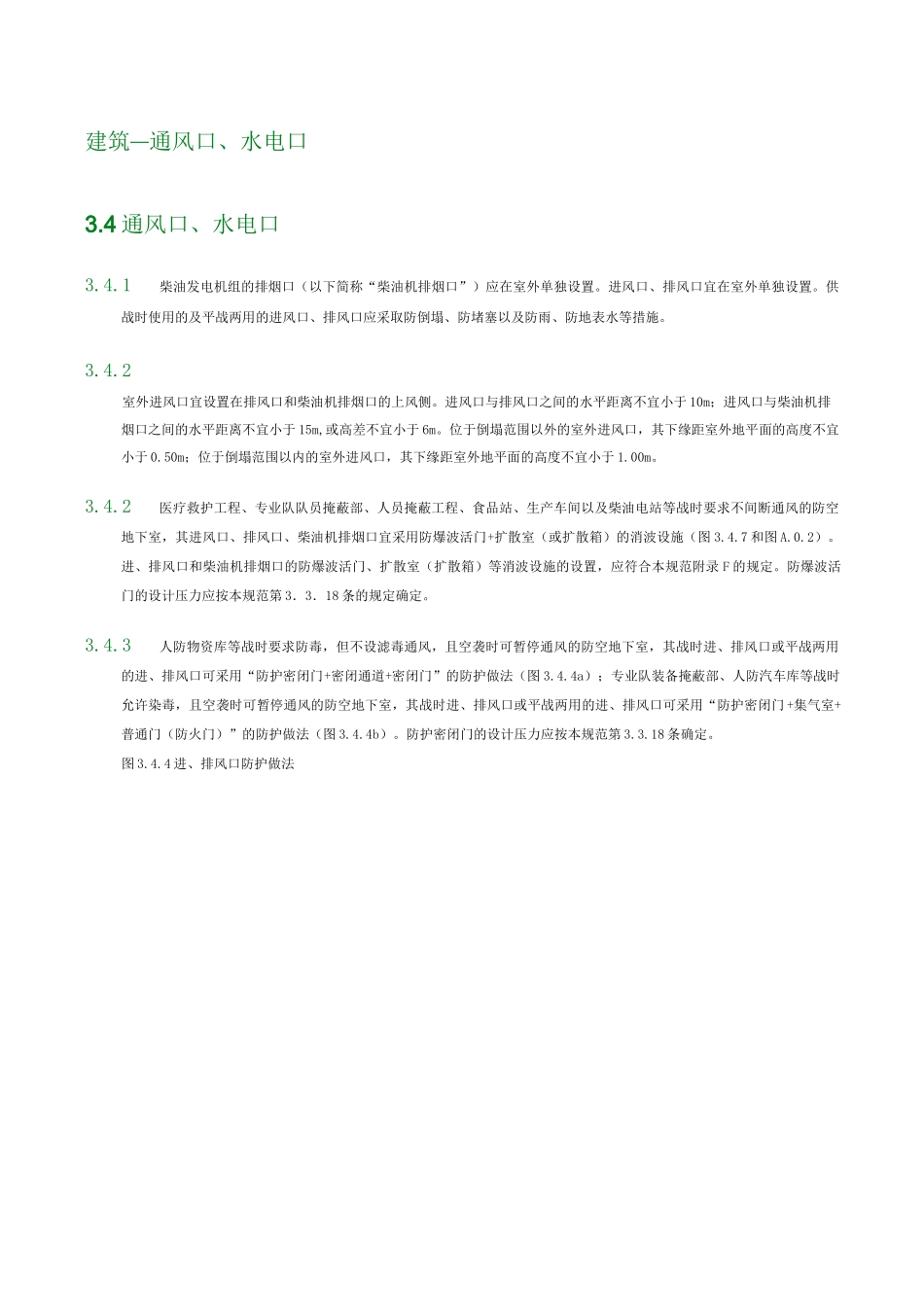

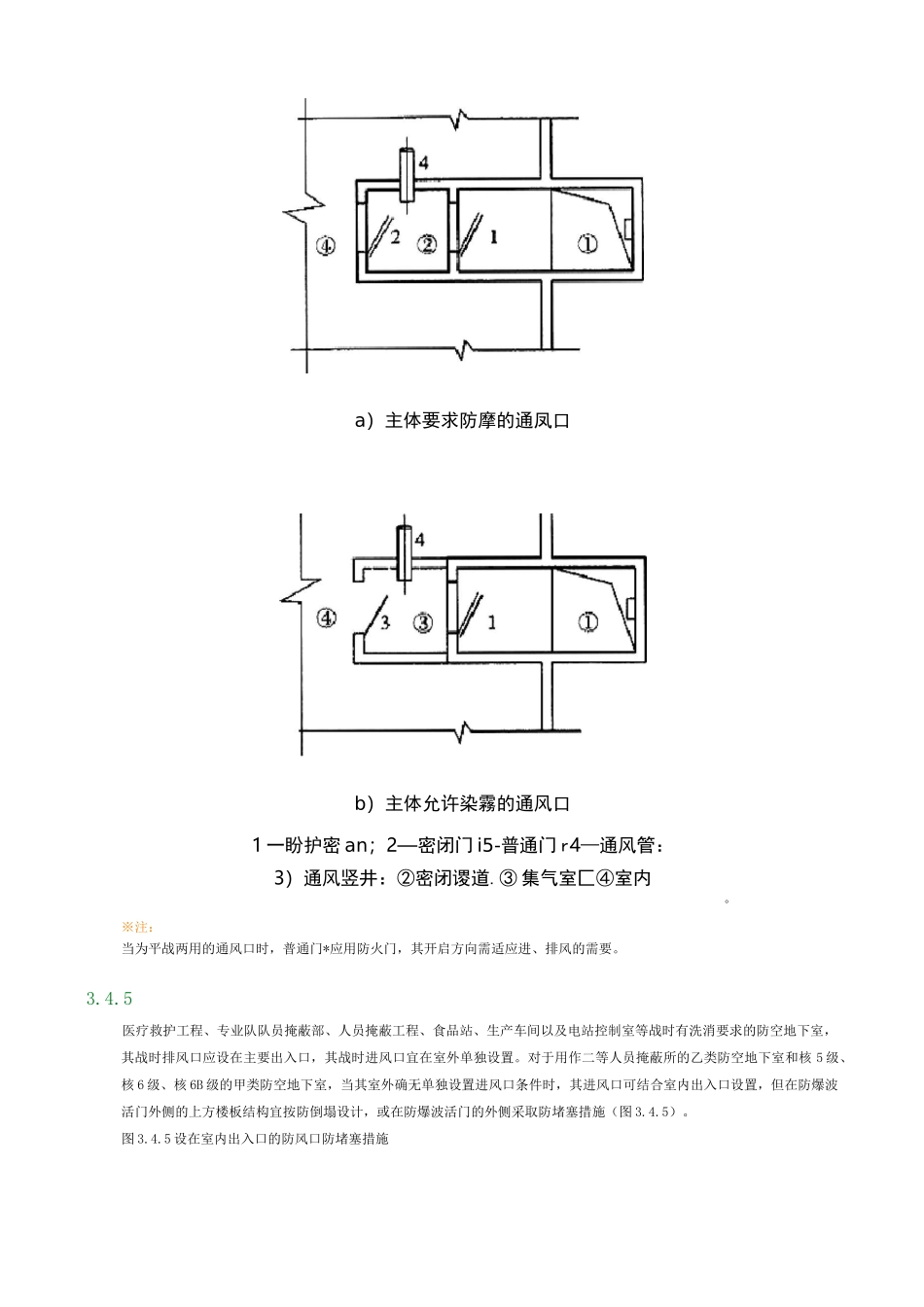

建筑—通风口、水电口3.4通风口、水电口3.4.1柴油发电机组的排烟口（以下简称“柴油机排烟口”）应在室外单独设置。进风口、排风口宜在室外单独设置。供战时使用的及平战两用的进风口、排风口应采取防倒塌、防堵塞以及防雨、防地表水等措施。3.4.2室外进风口宜设置在排风口和柴油机排烟口的上风侧。进风口与排风口之间的水平距离不宜小于10m；进风口与柴油机排烟口之间的水平距离不宜小于15m,或高差不宜小于6m。位于倒塌范围以外的室外进风口，其下缘距室外地平面的高度不宜小于0.50m；位于倒塌范围以内的室外进风口，其下缘距室外地平面的高度不宜小于1.00m。3.4.2医疗救护工程、专业队队员掩蔽部、人员掩蔽工程、食品站、生产车间以及柴油电站等战时要求不间断通风的防空地下室，其进风口、排风口、柴油机排烟口宜采用防爆波活门+扩散室（或扩散箱）的消波设施（图3.4.7和图A.0.2）。进、排风口和柴油机排烟口的防爆波活门、扩散室（扩散箱）等消波设施的设置，应符合本规范附录F的规定。防爆波活门的设计压力应按本规范第3．3．18条的规定确定。3.4.3人防物资库等战时要求防毒，但不设滤毒通风，且空袭时可暂停通风的防空地下室，其战时进、排风口或平战两用的进、排风口可采用“防护密闭门+密闭通道+密闭门”的防护做法（图3.4.4a）；专业队装备掩蔽部、人防汽车库等战时允许染毒，且空袭时可暂停通风的防空地下室，其战时进、排风口或平战两用的进、排风口可采用“防护密闭门+集气室+普通门（防火门）”的防护做法（图3.4.4b）。防护密闭门的设计压力应按本规范第3.3.18条确定。图3.4.4进、排风口防护做法a）主体要求防摩的通凤口b）主体允许染霧的通风口1一盼护密an；2—密闭门i5-普通门r4—通风管：3）通风竖井：②密闭谡道.③集气室匚④室内。※注：当为平战两用的通风口时，普通门*应用防火门，其开启方向需适应进、排风的需要。3.4.5医疗救护工程、专业队队员掩蔽部、人员掩蔽工程、食品站、生产车间以及电站控制室等战时有洗消要求的防空地下室，其战时排风口应设在主要出入口，其战时进风口宜在室外单独设置。对于用作二等人员掩蔽所的乙类防空地下室和核5级、核6级、核6B级的甲类防空地下室，当其室外确无单独设置进风口条件时，其进风口可结合室内出入口设置，但在防爆波活门外侧的上方楼板结构宜按防倒塌设计，或在防爆波活门的外侧采取防堵塞措施（图3.4.5）。图3.4.5设在室内出入口的防风口防堵塞措施审】2钢筋间距剖面防堵铁飜正视图①楼梯间;②密闭通道;③扩散窒订一活门墙权一睹繰渡活和泊一防壤铁栅3.4.6采用悬板式防爆波活门（以下简称悬板活门）时，悬板活门应嵌入墙内（图3.4.6）设置。其嵌入深度不应小于300mm。图3.4.6悬板活门嵌入墙内深度示意1一设置悬板活门的临空墙；2—悬板活门3.4.7扩散室应采用钢筋混凝土整体浇筑，其室内平面宜采用正方形或矩形，并应符合下列规定：1乙类防空地下室扩散室的内部空间尺寸可根据施工要求确定。甲类防空地下室的扩散室的内部空间尺寸应符合本规范附录F的规定，并应符合下列规定：1）扩散室室内横截面静面积（净宽二与净高，之积）不宜小于9倍悬板活门的通风面积。当有困难时，横截面净面积不得小于7倍悬板活门的通风面积；2）扩散室室内净宽与净高之比C「）不宜小于0.4,且不宜大于2.5；3）扩散室室内净长'宜满足下式要求：0.5<，<4.0（3.4.7）式中'，二，’：分别为扩散室的室内净长，净宽，净高2与扩散室相连接的通风管位置应符合下列规定：1）当通风管由扩散室侧墙穿入时，通风管的中心线应位于距后墙面的1/3扩散室净长处（图3.4.7a）；2）当通风管由扩散室后墙穿入时，通风管端部应设置向下的弯头，并使通风管端部的中心线位于距后墙面的1/3扩散室净长处（图3.4.7b）；图3.4.7扩散室的风管位置7-」^s/3Ia）风管由侧蠕穿入（平面）b）凤管由后墙穿入（剖面）1—悬板活门，亠一通风管；①通凤竖井,②扩散室；③室内3扩散室内应设地漏或集水坑；4常用扩散室内部空间的最小尺寸，可按本规范附录A的表A.0.1确定。3.4.8内（图4.9），并应设密闭门；进风机室应设在清洁区。图滤毒室与进风机室布乙类防空地下室和核6级、...
