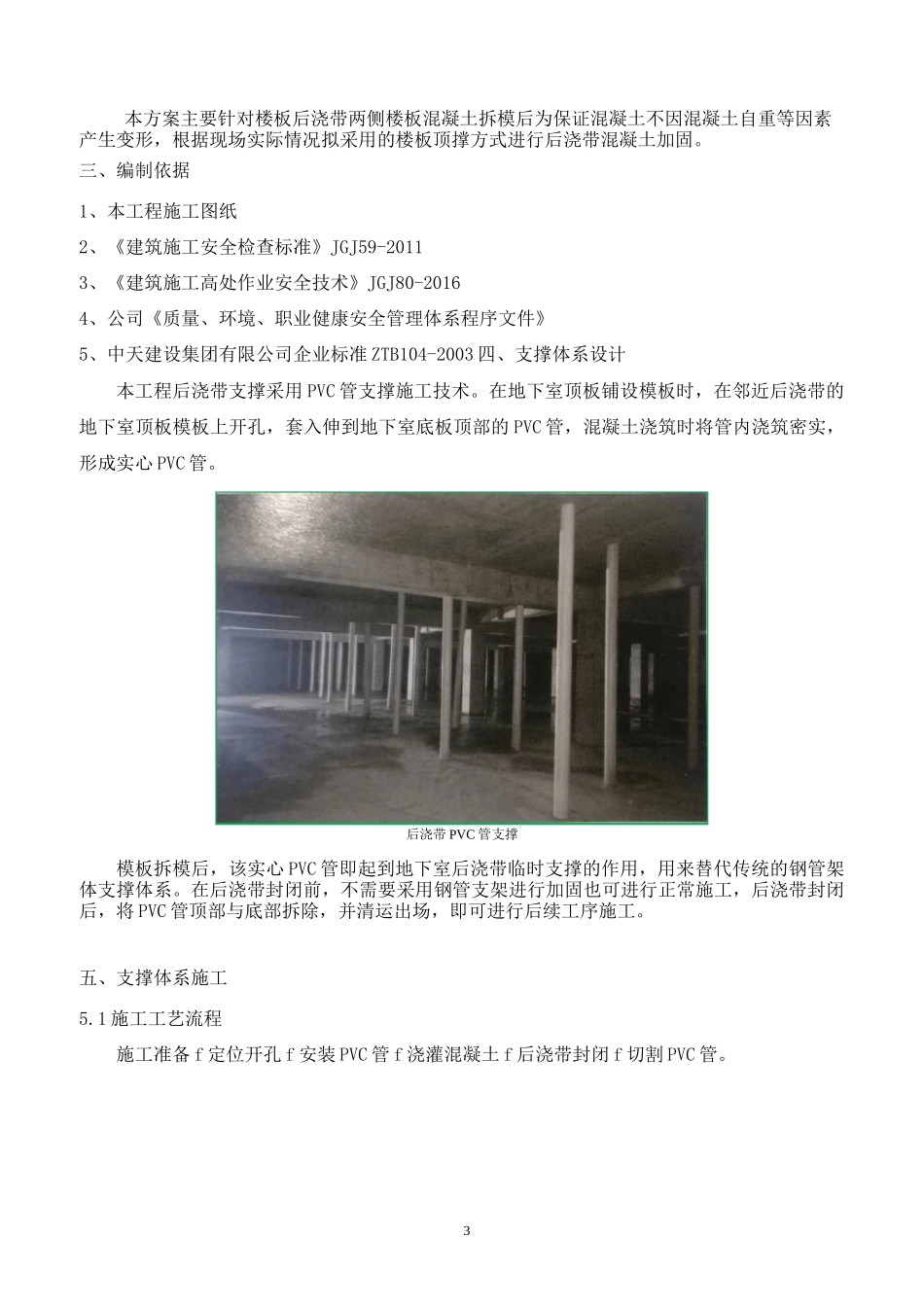

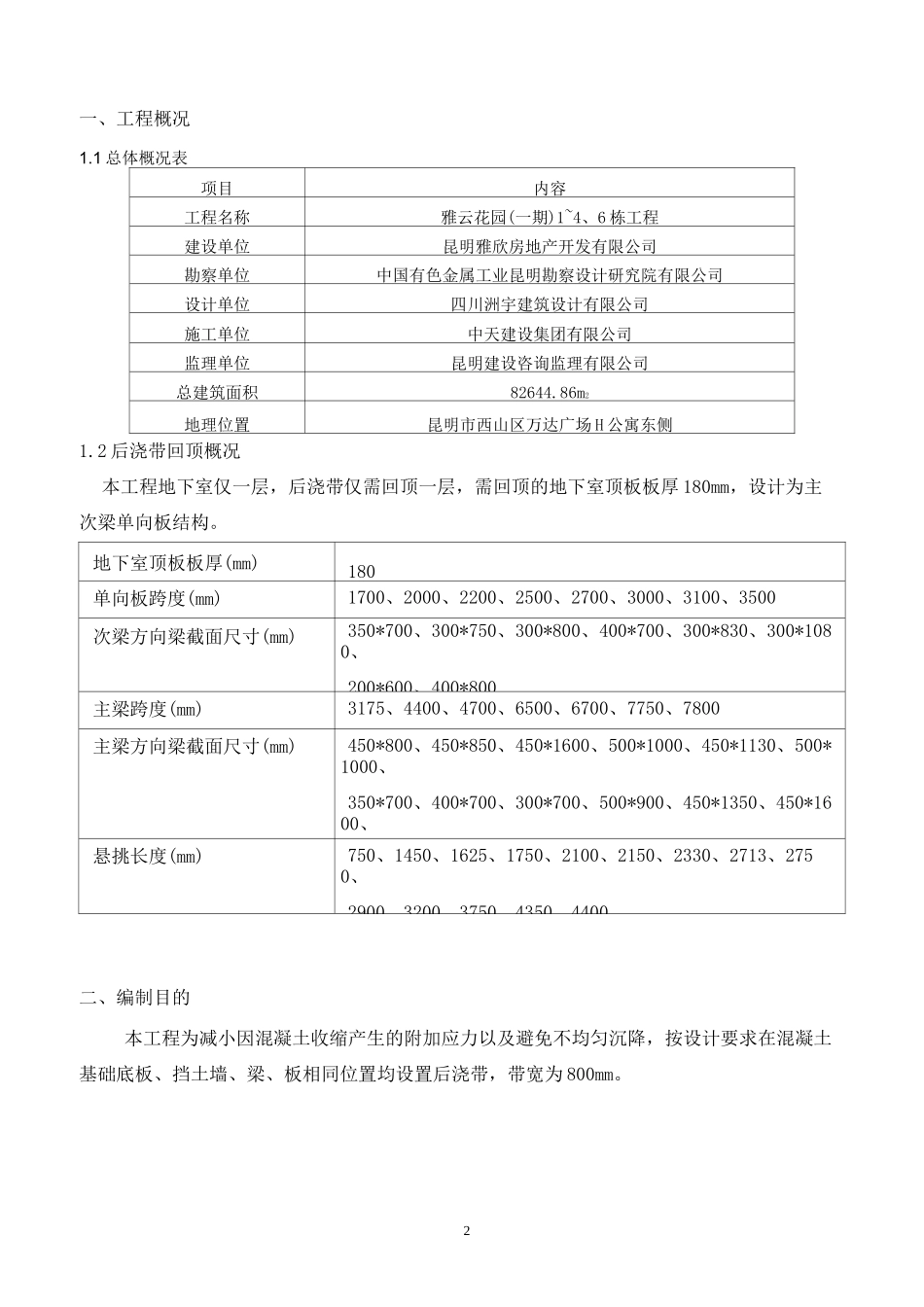

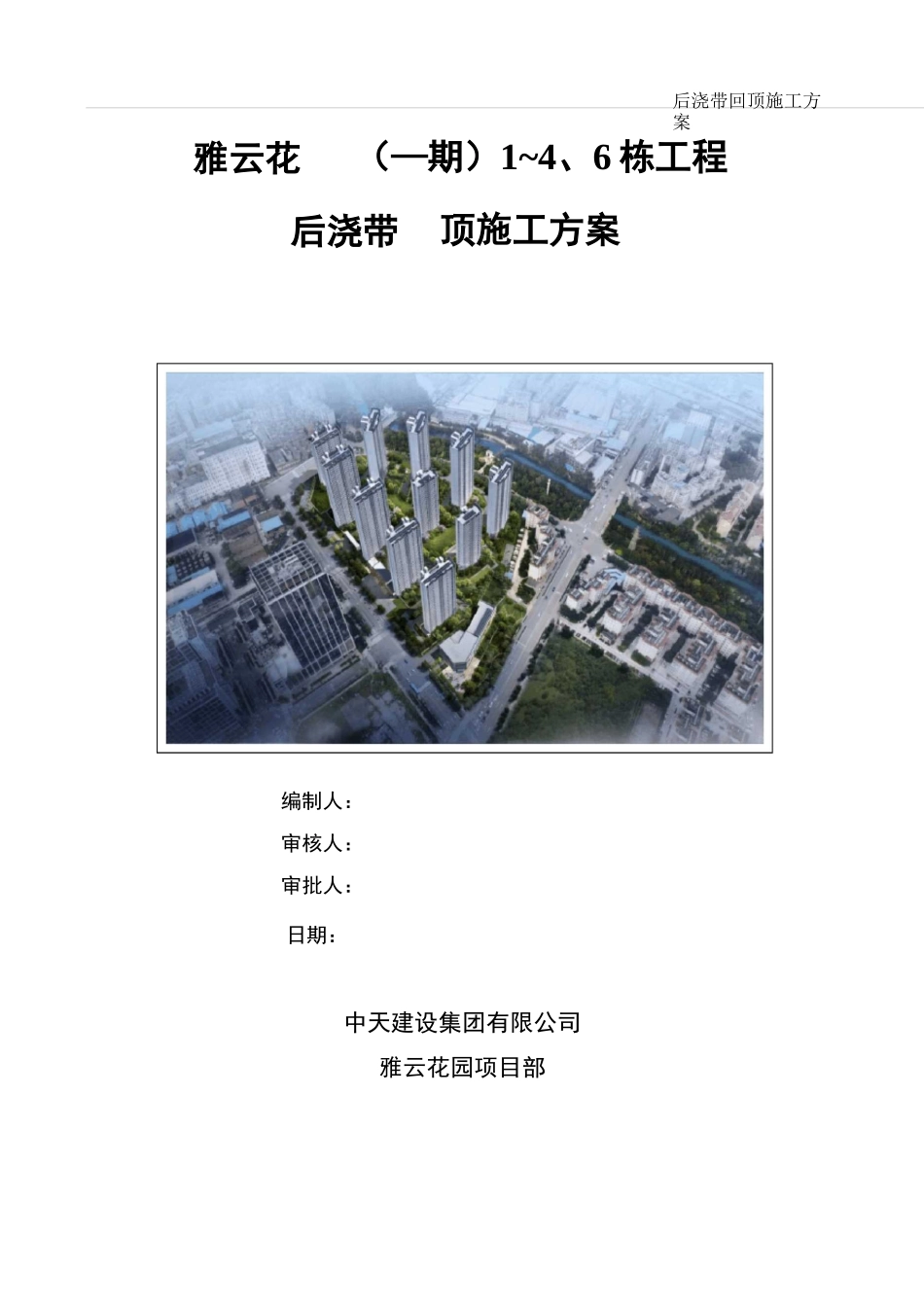

后浇带回顶施工方案日期：中天建设集团有限公司雅云花园项目部雅云花（—期）1~4、6栋工程后浇带顶施工方案编制人：审核人：审批人：2一、工程概况1.1总体概况表项目内容工程名称雅云花园(一期)1~4、6栋工程建设单位昆明雅欣房地产开发有限公司勘察单位中国有色金属工业昆明勘察设计研究院有限公司设计单位四川洲宇建筑设计有限公司施工单位中天建设集团有限公司监理单位昆明建设咨询监理有限公司总建筑面积82644.86m2地理位置昆明市西山区万达广场H公寓东侧1.2后浇带回顶概况本工程地下室仅一层，后浇带仅需回顶一层，需回顶的地下室顶板板厚180mm，设计为主次梁单向板结构。地下室顶板板厚(mm)180单向板跨度(mm)1700、2000、2200、2500、2700、3000、3100、3500次梁方向梁截面尺寸(mm)350*700、300*750、300*800、400*700、300*830、300*1080、200*600、400*800主梁跨度(mm)3175、4400、4700、6500、6700、7750、7800主梁方向梁截面尺寸(mm)450*800、450*850、450*1600、500*1000、450*1130、500*1000、350*700、400*700、300*700、500*900、450*1350、450*1600、悬挑长度(mm)750、1450、1625、1750、2100、2150、2330、2713、2750、2900、3200、3750、4350、4400二、编制目的本工程为减小因混凝土收缩产生的附加应力以及避免不均匀沉降，按设计要求在混凝土基础底板、挡土墙、梁、板相同位置均设置后浇带，带宽为800mm。3本方案主要针对楼板后浇带两侧楼板混凝土拆模后为保证混凝土不因混凝土自重等因素产生变形，根据现场实际情况拟采用的楼板顶撑方式进行后浇带混凝土加固。三、编制依据1、本工程施工图纸2、《建筑施工安全检查标准》JGJ59-20113、《建筑施工高处作业安全技术》JGJ80-20164、公司《质量、环境、职业健康安全管理体系程序文件》5、中天建设集团有限公司企业标准ZTB104-2003四、支撑体系设计本工程后浇带支撑采用PVC管支撑施工技术。在地下室顶板铺设模板时，在邻近后浇带的地下室顶板模板上开孔，套入伸到地下室底板顶部的PVC管，混凝土浇筑时将管内浇筑密实，形成实心PVC管。后浇带PVC管支撑模板拆模后，该实心PVC管即起到地下室后浇带临时支撑的作用，用来替代传统的钢管架体支撑体系。在后浇带封闭前，不需要采用钢管支架进行加固也可进行正常施工，后浇带封闭后，将PVC管顶部与底部拆除，并清运出场，即可进行后续工序施工。五、支撑体系施工5.1施工工艺流程施工准备f定位开孔f安装PVC管f浇灌混凝土f后浇带封闭f切割PVC管。45.2操作要点（1）施工准备确定需要安装PVC管的位置和数量，优选材料，根据常见梁尺寸，PVC管直径选用160mm,壁厚400,计算好额外增加的混凝土方量并做好工人技术交底。（2）定位开孔在地下室顶板邻近后浇带部位300mm位置开孔，孔直径略大于PVC管约1〜2mm,确保PVC管能穿过且不留超过1mm的缝隙即可，如图下图所示，以梁底为节点各设置一孔。模板开孔PVC管布置原则：1）当后浇带垂直于次梁方向布置时，PVC管布置在每根次梁底部一根。2）当后浇带垂直于主梁方向布置时，PVC管布置在每根主梁底部一根，然后主梁边间距不大于2m布置一根，中间间距不大于3.5m。5(3)安装PVC管将PVC管穿孔置于地下室底板上，通过激光仪调整管垂直度，确保管底与地下室底板无较大缝隙，管顶漏出顶板模板约15mm。若PVC管底部与底板面有较大缝隙时，应采用砂浆将漏缝处封堵密实。(4)浇灌混凝土在浇筑顶板混凝土时，先浇灌各后浇带边缘PVC管，浇灌时，需安排专门的人员进行跟踪，一是为了防止PVC管在浇灌时发生偏移、倾斜或破损，如发生以上情况应停止该PVC管的浇筑，调整PVC管垂直度或更换PVC管；二是需要采用木锤或方木等，不停上下敲击PVC管，确保管内混凝土密实，不发生堵塞的情况，待敲击管壁无空响后，才可进行下一个PVC管的浇筑；三是当梁、板钢筋堵塞混凝土下落时，应安排工人适当调整钢筋位置，待混凝土浇筑完成6后及时恢复钢筋位置。浇筑混凝土时，为避免梁底钢筋密集，混凝土无法下落的情况，应在梁钢筋绑扎完成后，立即进行PVC管内混凝土的浇筑作业，浇筑完成后放下梁钢筋，并进行梁板混凝土的浇筑。混凝土浇筑完成后应对PVC管进行逐个空鼓检查，若有明...
