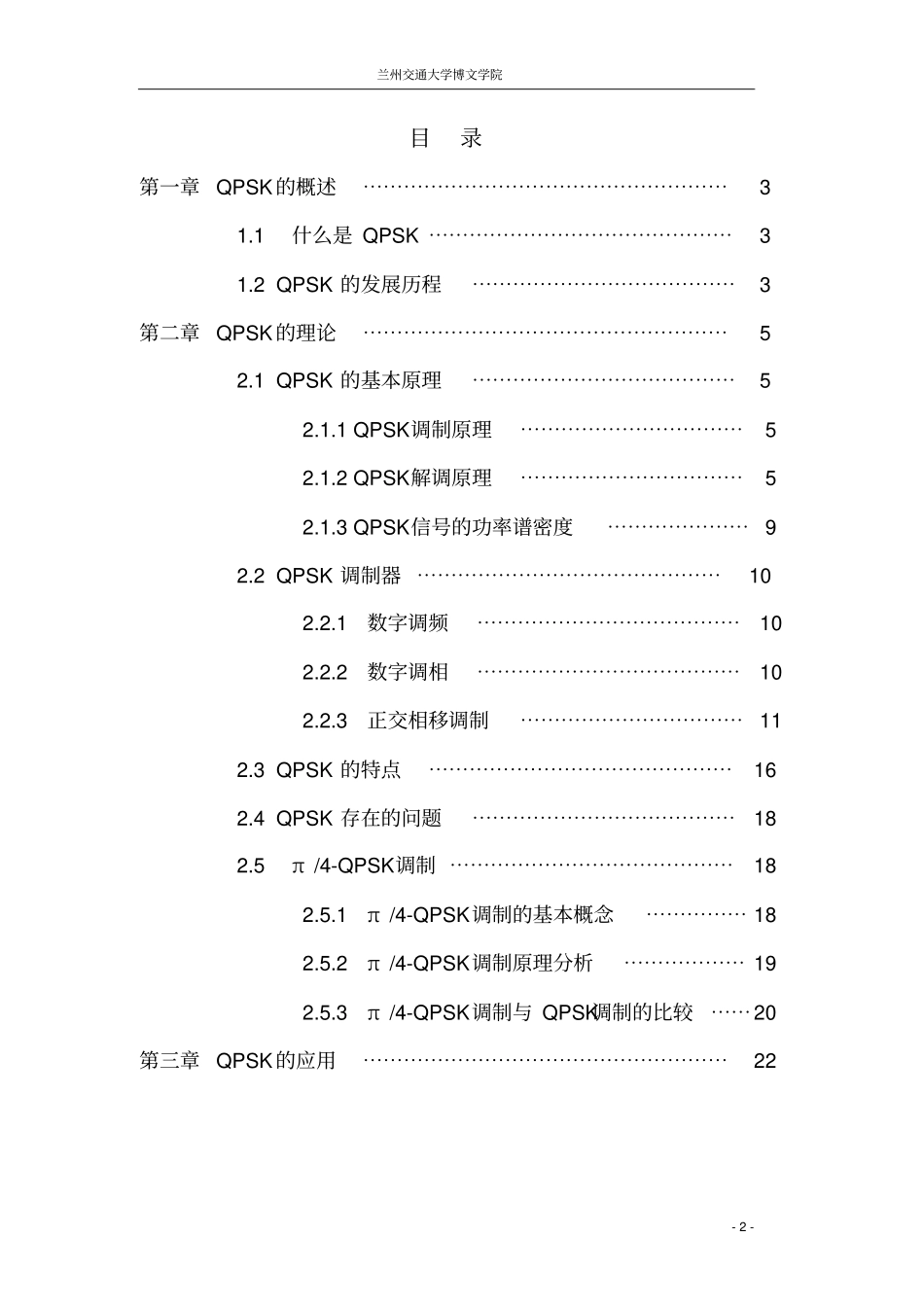

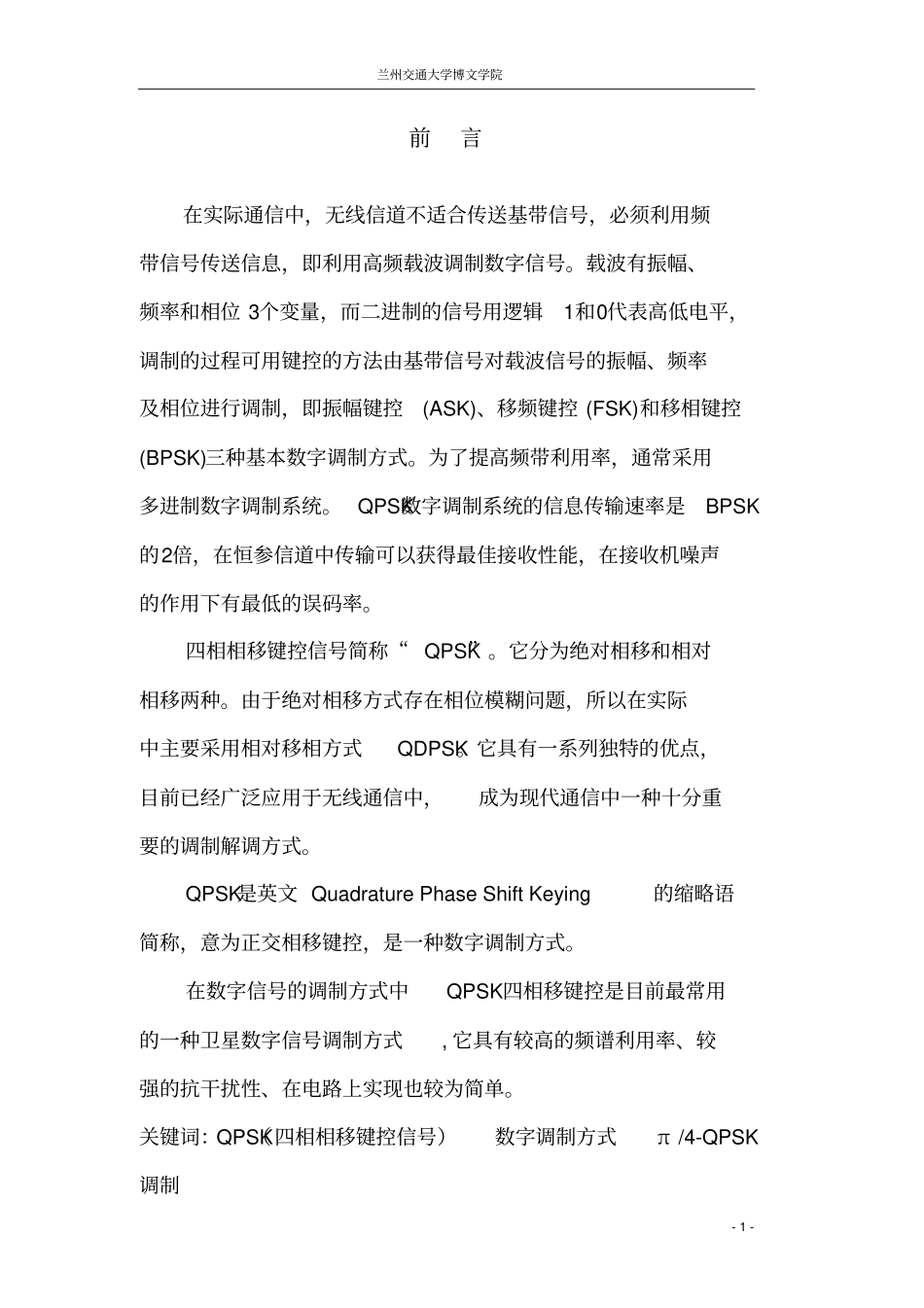

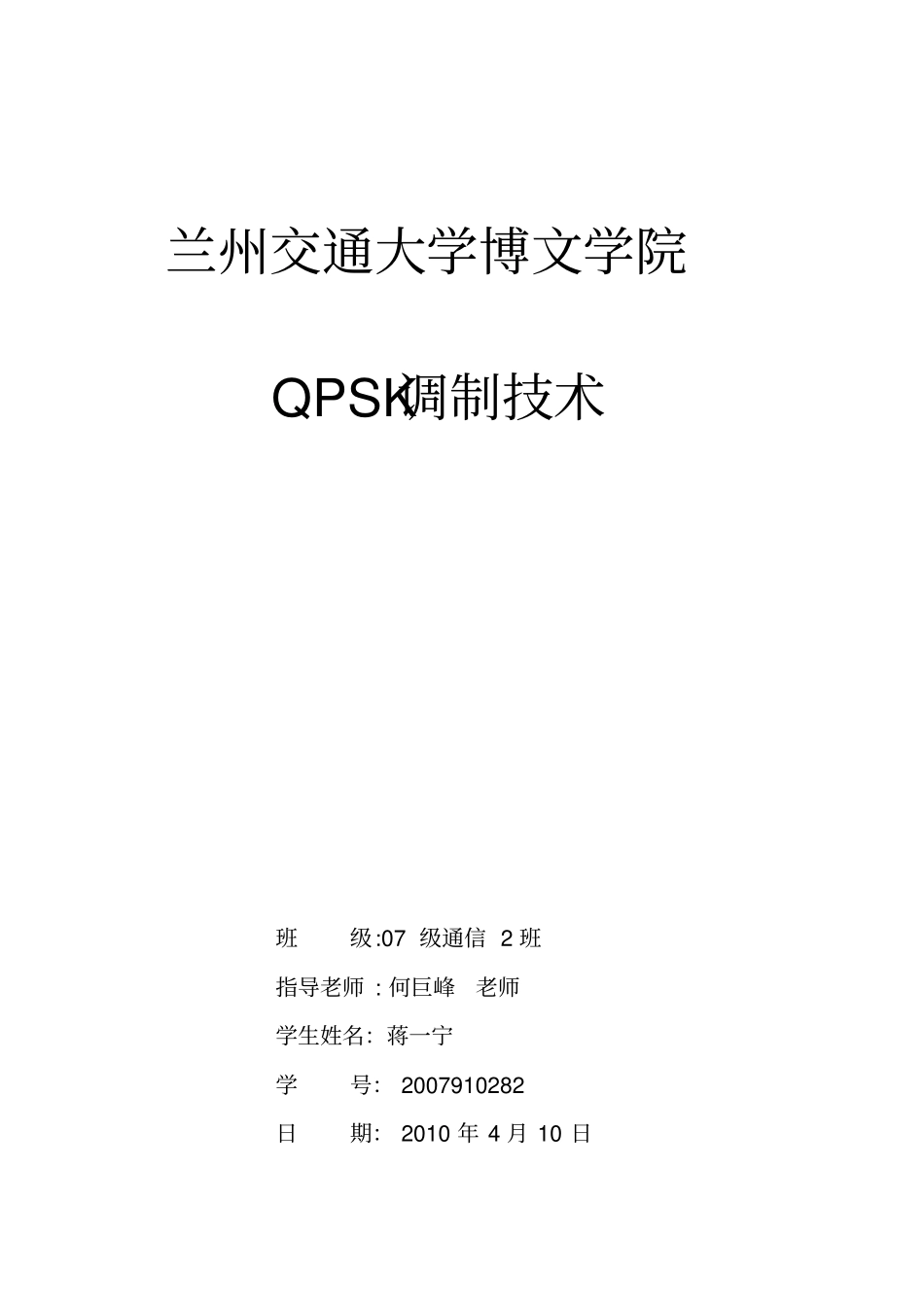

兰州交通大学博文学院QPSK调制技术班级:07级通信2班指导老师:何巨峰老师学生姓名：蒋一宁学号：2007910282日期：2010年4月10日兰州交通大学博文学院-1-前言在实际通信中，无线信道不适合传送基带信号，必须利用频带信号传送信息，即利用高频载波调制数字信号。载波有振幅、频率和相位3个变量，而二进制的信号用逻辑1和0代表高低电平，调制的过程可用键控的方法由基带信号对载波信号的振幅、频率及相位进行调制，即振幅键控(ASK)、移频键控(FSK)和移相键控(BPSK)三种基本数字调制方式。为了提高频带利用率，通常采用多进制数字调制系统。QPSK数字调制系统的信息传输速率是BPSK的2倍，在恒参信道中传输可以获得最佳接收性能，在接收机噪声的作用下有最低的误码率。四相相移键控信号简称“QPSK”。它分为绝对相移和相对相移两种。由于绝对相移方式存在相位模糊问题，所以在实际中主要采用相对移相方式QDPSK。它具有一系列独特的优点，目前已经广泛应用于无线通信中，成为现代通信中一种十分重要的调制解调方式。QPSK是英文QuadraturePhaseShiftKeying的缩略语简称，意为正交相移键控，是一种数字调制方式。在数字信号的调制方式中QPSK四相移键控是目前最常用的一种卫星数字信号调制方式,它具有较高的频谱利用率、较强的抗干扰性、在电路上实现也较为简单。关键词：QPSK（四相相移键控信号）数字调制方式π/4-QPSK调制兰州交通大学博文学院-2-目录第一章QPSK的概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.1什么是QPSK⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.2QPSK的发展历程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第二章QPSK的理论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.1QPSK的基本原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.1.1QPSK调制原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.1.2QPSK解调原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.1.3QPSK信号的功率谱密度⋯⋯⋯⋯⋯⋯⋯92.2QPSK调制器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯102.2.1数字调频⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯102.2.2数字调相⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯102.2.3正交相移调制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯112.3QPSK的特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯162.4QPSK存在的问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯182.5π/4-QPSK调制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯182.5.1π/4-QPSK调制的基本概念⋯⋯⋯⋯⋯182.5.2π/4-QPSK调制原理分析⋯⋯⋯⋯⋯⋯192.5.3π/4-QPSK调制与QPSK调制的比较⋯⋯20第三章QPSK的应用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22兰州交通大学博文学院-3-第一章QPSK的概述1.1什么是QPSK四相相移键控信号简称“QPSK”。它分为绝对相移和相对相移两种。由于绝对相移方式存在相位模糊问题，所以在实际中主要采用相对移相方式QDPSK。它具有一系列独特的优点，目前已经广泛应用于无线通信中，成为现代通信中一种十分重要的调制解调方式。QPSK是英文QuadraturePhaseShiftKeying的缩略语简称，意为正交相移键控，是一种数字调制方式。1.2QPSK的发展历程早在本世纪初人们就了解通讯的重要性。从电子时代初期开始，随着技术的不断发展，本地通讯与全球通讯的之间壁垒被打破，从而导致我们世界变得越来越小，人们分享知识和信息也更加容易。贝尔和马可尼可谓通讯事业的鼻祖，他们所完成的开拓性工作不仅为现代信息时代奠定了基础，而且为未来电讯发展铺平了道路。传统的本地通讯借助于电线传输，因为这既省钱又可保证信息可靠传送。而长途通讯则需要通过无线电波传送信息。从系统硬件设备方面考虑这很方便省事，但是从传送信息的准确性考虑，却导致了信息传送不确定性增加，而且由于常常需要借助于大功兰州交通大学博文学院-4-率传送设备来克服因气象条件、高大建筑物以及其他各种各样的电磁干扰。各种不同类型的调制方式能够根据系统造价、接收信号品质要求提供各种不同的解决方案，但是直到不久以前它们大部分还是属于模拟调制范畴，频率调制和相位调制噪声小，而幅度调制解调结构要简单的多。最近由于低成本微控制器的出现以及民用移动电话和卫星通信的引入，数字调制技术日益普及。数字式调制具有采用微处理器的模拟调制方式的所有优点，通讯链路中的任何不足均可借助于软件根...
