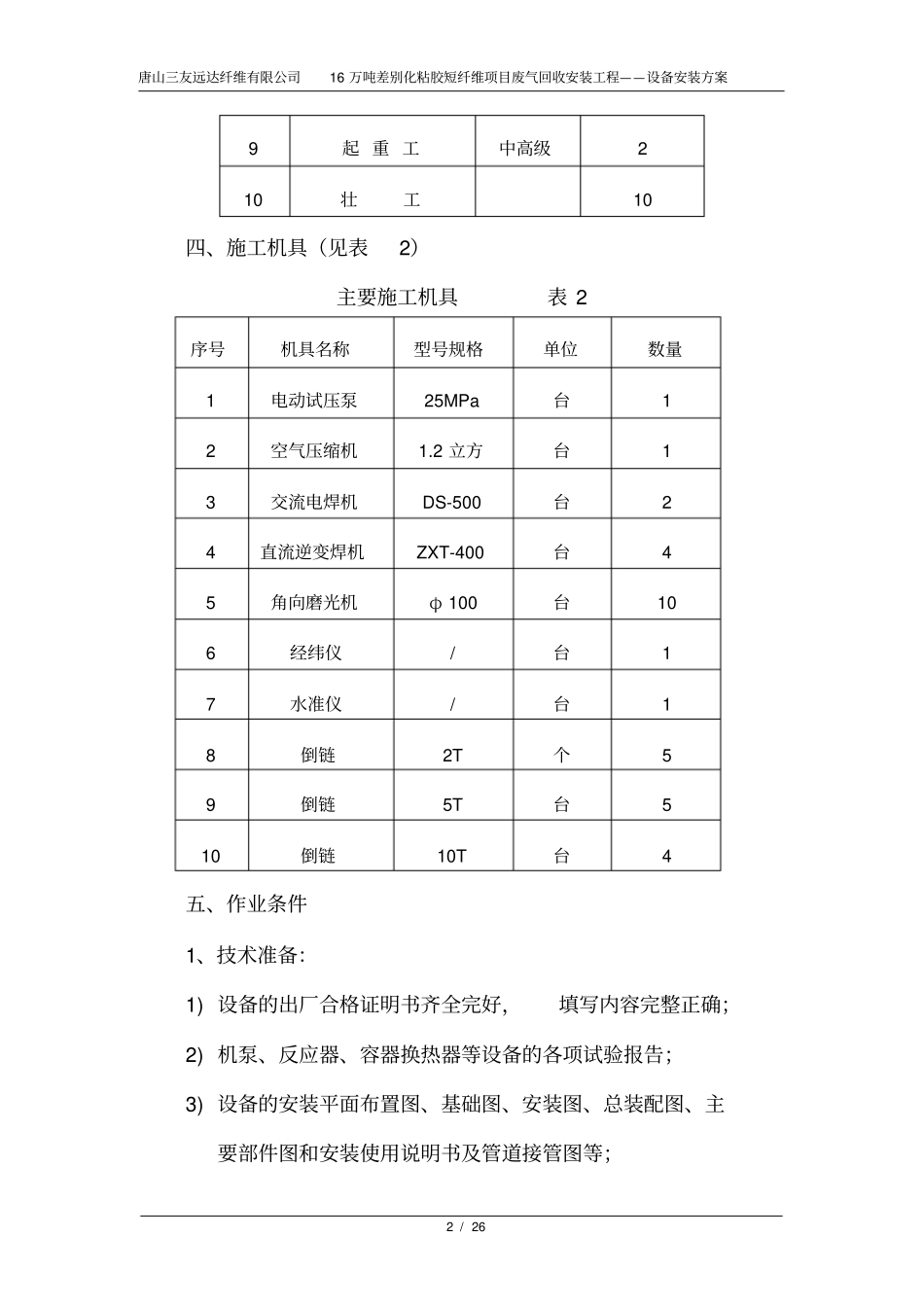

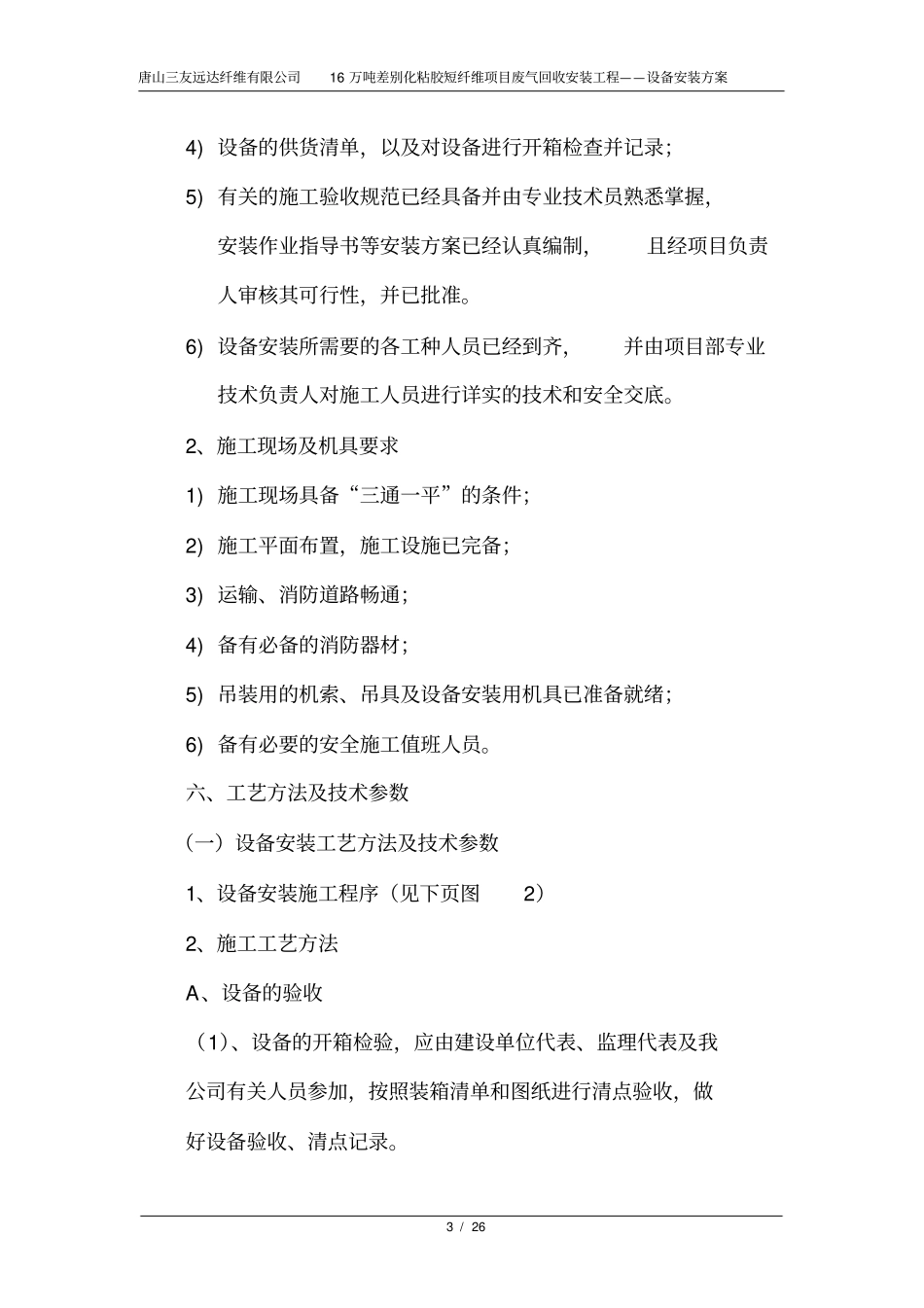

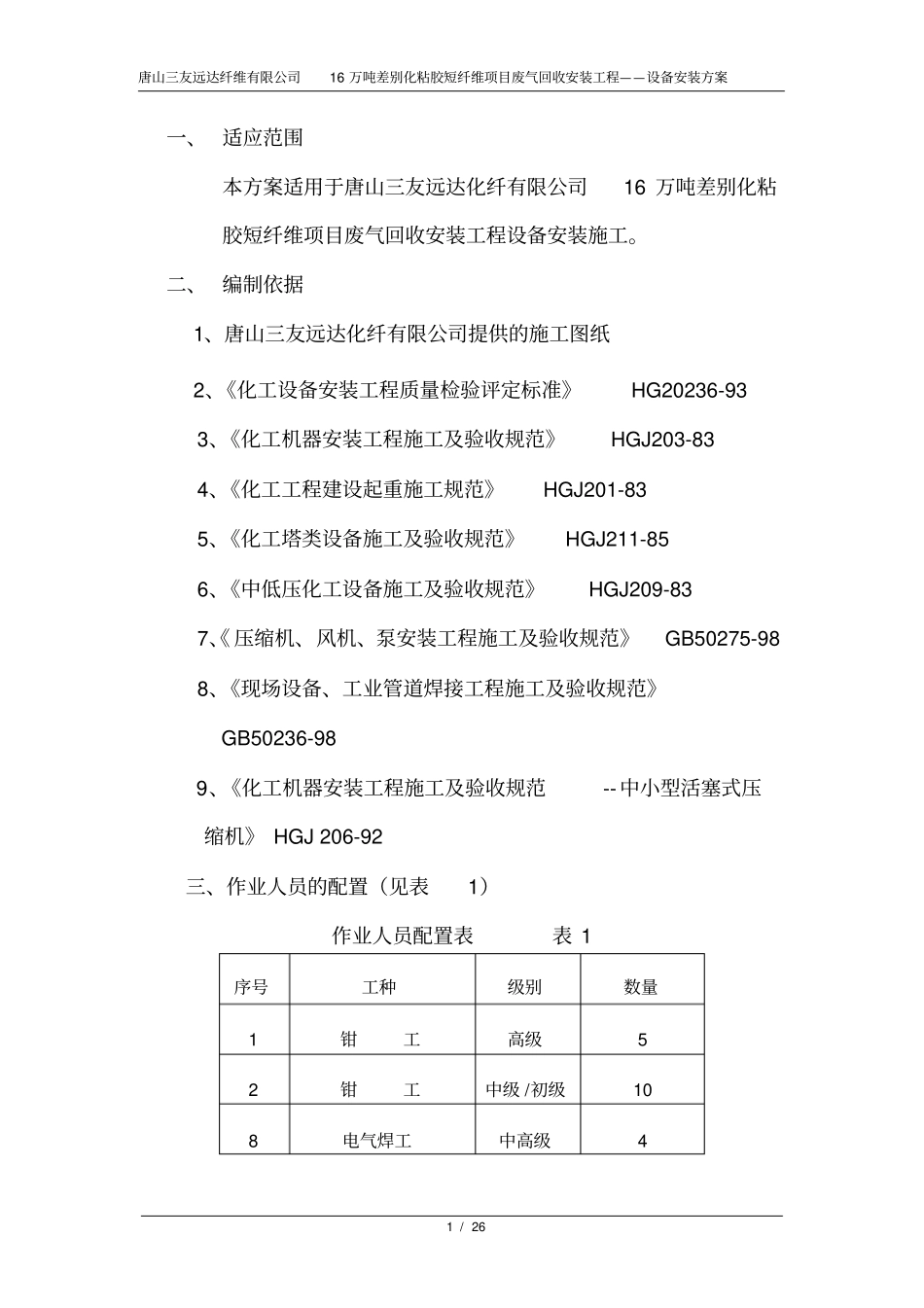

唐山三友远达纤维有限公司16万吨差别化粘胶短纤维项目废气回收安装工程——设备安装方案1/26一、适应范围本方案适用于唐山三友远达化纤有限公司16万吨差别化粘胶短纤维项目废气回收安装工程设备安装施工。二、编制依据1、唐山三友远达化纤有限公司提供的施工图纸2、《化工设备安装工程质量检验评定标准》HG20236-933、《化工机器安装工程施工及验收规范》HGJ203-834、《化工工程建设起重施工规范》HGJ201-835、《化工塔类设备施工及验收规范》HGJ211-856、《中低压化工设备施工及验收规范》HGJ209-837、《压缩机、风机、泵安装工程施工及验收规范》GB50275-988、《现场设备、工业管道焊接工程施工及验收规范》GB50236-989、《化工机器安装工程施工及验收规范--中小型活塞式压缩机》HGJ206-92三、作业人员的配置（见表1）作业人员配置表表1序号工种级别数量1钳工高级52钳工中级/初级108电气焊工中高级4唐山三友远达纤维有限公司16万吨差别化粘胶短纤维项目废气回收安装工程——设备安装方案2/269起重工中高级210壮工10四、施工机具（见表2）主要施工机具表2序号机具名称型号规格单位数量1电动试压泵25MPa台12空气压缩机1.2立方台13交流电焊机DS-500台24直流逆变焊机ZXT-400台45角向磨光机φ100台106经纬仪/台17水准仪/台18倒链2T个59倒链5T台510倒链10T台4五、作业条件1、技术准备：1)设备的出厂合格证明书齐全完好，填写内容完整正确；2)机泵、反应器、容器换热器等设备的各项试验报告；3)设备的安装平面布置图、基础图、安装图、总装配图、主要部件图和安装使用说明书及管道接管图等；唐山三友远达纤维有限公司16万吨差别化粘胶短纤维项目废气回收安装工程——设备安装方案3/264)设备的供货清单，以及对设备进行开箱检查并记录；5)有关的施工验收规范已经具备并由专业技术员熟悉掌握，安装作业指导书等安装方案已经认真编制，且经项目负责人审核其可行性，并已批准。6)设备安装所需要的各工种人员已经到齐，并由项目部专业技术负责人对施工人员进行详实的技术和安全交底。2、施工现场及机具要求1)施工现场具备“三通一平”的条件；2)施工平面布置，施工设施已完备；3)运输、消防道路畅通；4)备有必备的消防器材；5)吊装用的机索、吊具及设备安装用机具已准备就绪；6)备有必要的安全施工值班人员。六、工艺方法及技术参数（一）设备安装工艺方法及技术参数1、设备安装施工程序（见下页图2）2、施工工艺方法A、设备的验收（1）、设备的开箱检验，应由建设单位代表、监理代表及我公司有关人员参加，按照装箱清单和图纸进行清点验收，做好设备验收、清点记录。唐山三友远达纤维有限公司16万吨差别化粘胶短纤维项目废气回收安装工程——设备安装方案4/26（2）、设备的验收、清点、检查：1）交付安装的设备及附件，必须符合设计要求，并附有图2：出厂合格证书及设备制造图等技术文件。2）对照装箱清单及制造图纸，对下列项目进行清点、检查。①设备编号、箱数及包装情况；②设备的名称、类别、型号及规格；基础复查验收基础放线垫铁准备设备开箱、检验、验收设备标记、吊装就位设备组装找正、找平设备精找正、找平设备内部构件、填料安装系统试验交工验收设备压力试验垫铁点焊、二次灌浆抹面地脚螺栓灌浆、养护唐山三友远达纤维有限公司16万吨差别化粘胶短纤维项目废气回收安装工程——设备安装方案5/26③设备的外形尺寸及管口方位、规格、数量等；④核对设备部件、内件及附件的规格、尺寸、数量等，检查缺件、损坏、变形及锈蚀状况，并作记录及签证。3）设备应运送至现场的适当地点，并注意放置方向，减少二次搬运，必须不妨碍交通及其他工程的施工，选好适当支承点，垫上枕木；易损件及零部件应拆除，进行专门保管。管孔、人孔、仪表、管口等应封闭；防锈漆脱落处应及时补刷。B、基础验收及处理（1）、设备安装前必须进行基础(包括其它预制构件)交接验收，验收合格后方可进行设备的安装。（2）、设备基础验收移交时，应有施工质量合格证书、基础测量记录及其他施工技术资料；基础上应明显地画出：1）标高基准线；2）基础的纵横中心线；3）相应的建筑(构筑)物上应标有坐标轴线；4）重型...
