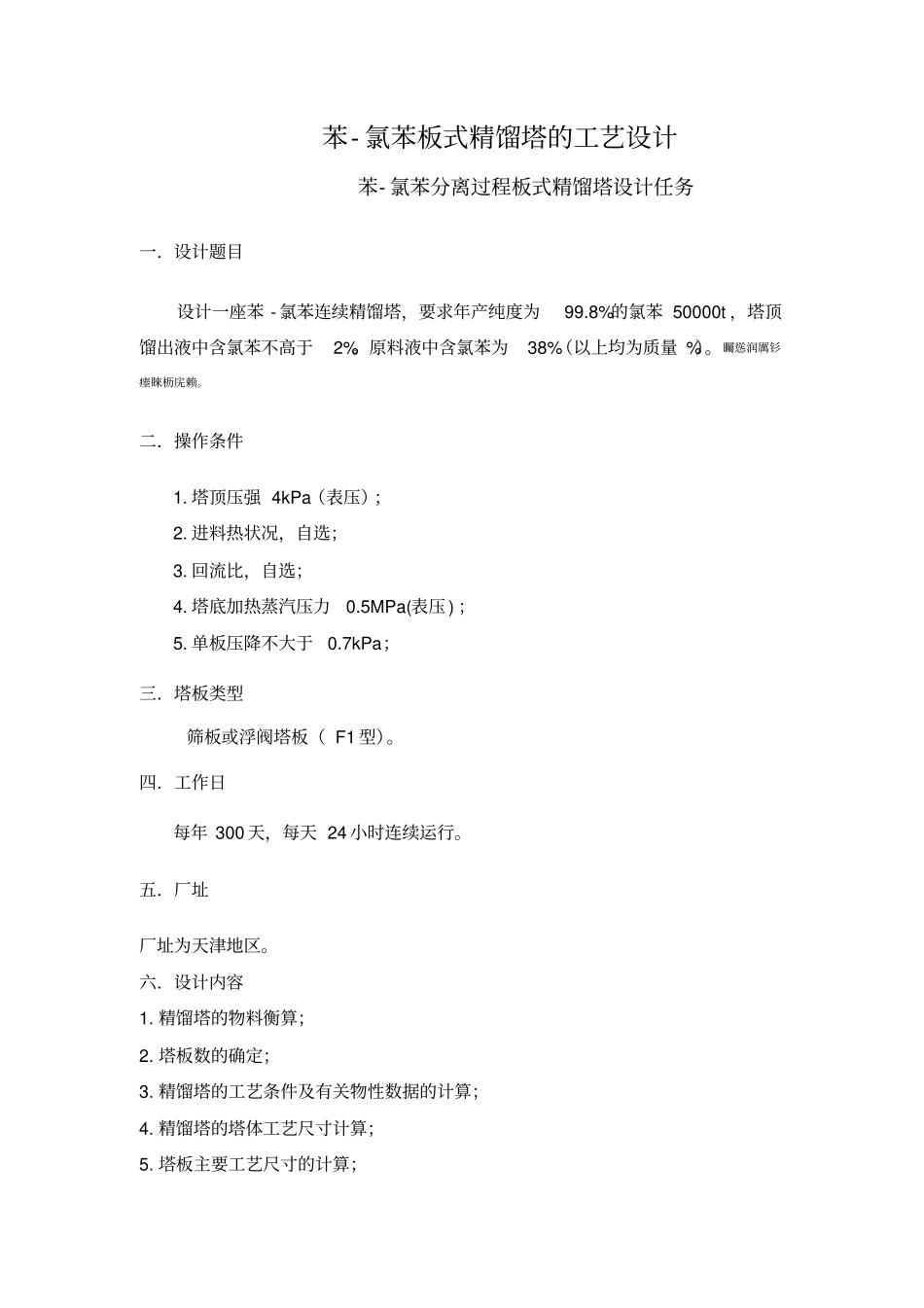

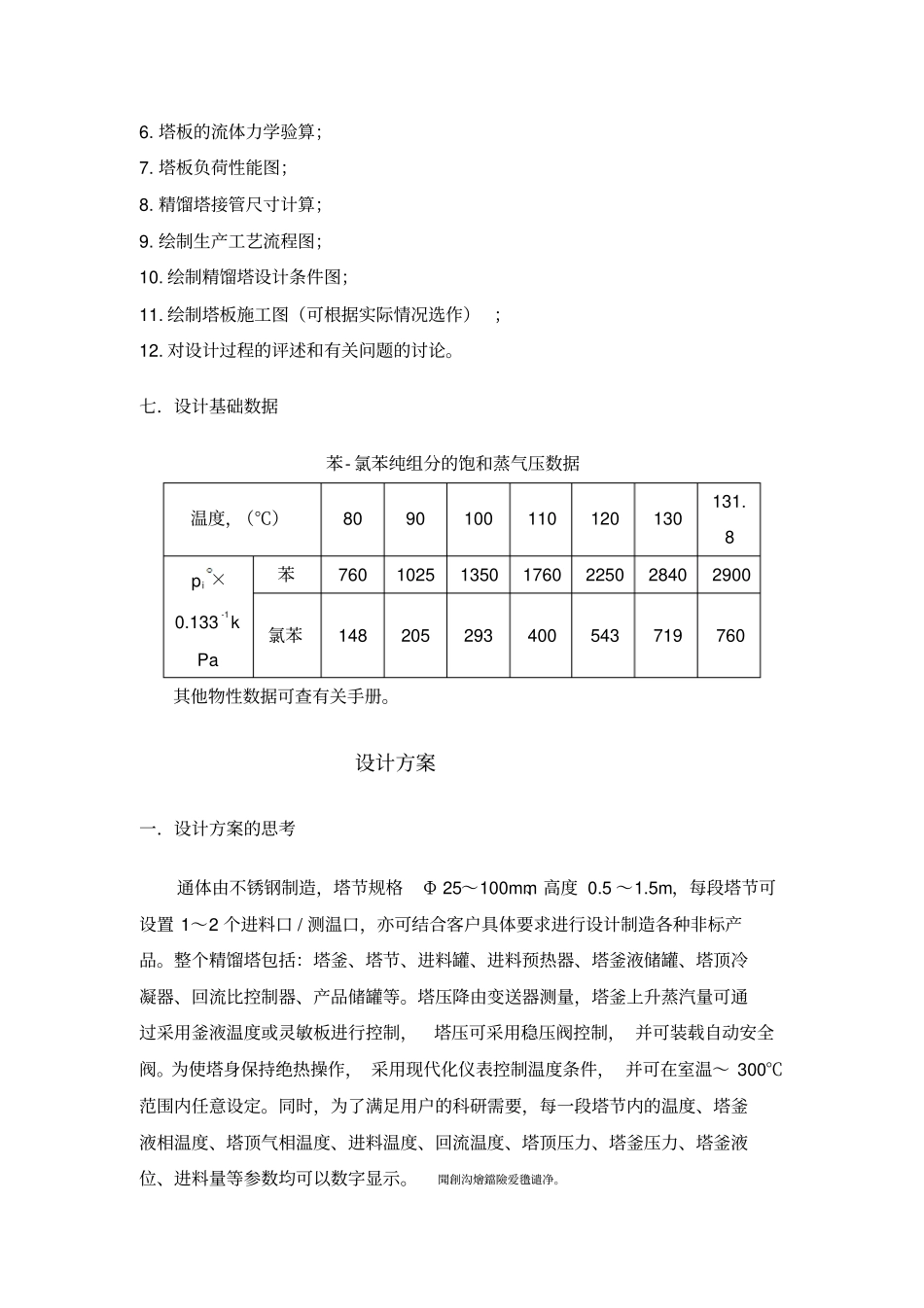

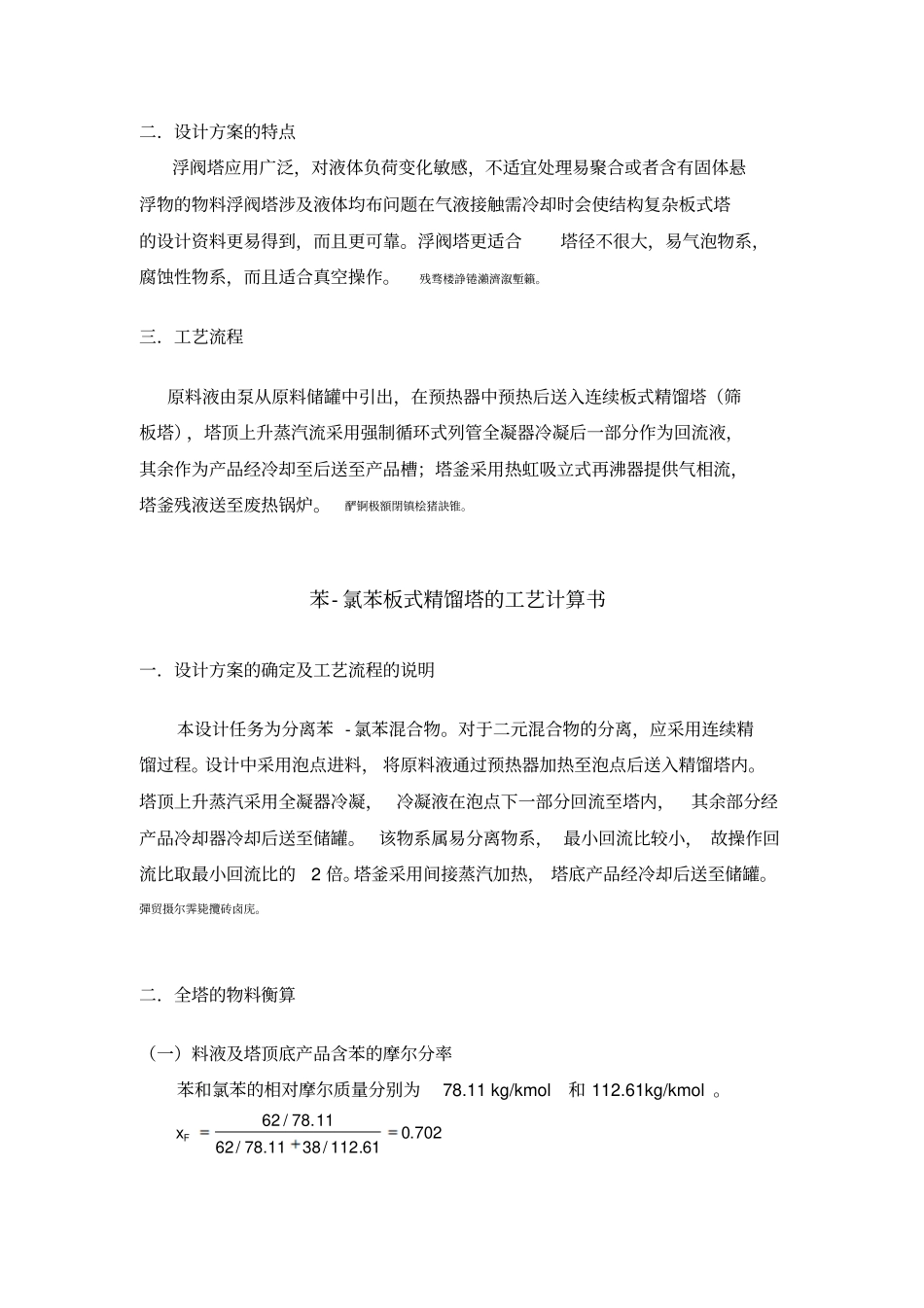

苯-氯苯板式精馏塔的工艺设计苯-氯苯分离过程板式精馏塔设计任务一．设计题目设计一座苯-氯苯连续精馏塔，要求年产纯度为99.8%的氯苯50000t，塔顶馏出液中含氯苯不高于2%。原料液中含氯苯为38%（以上均为质量%）。矚慫润厲钐瘗睞枥庑赖。二．操作条件1.塔顶压强4kPa（表压）；2.进料热状况，自选；3.回流比，自选；4.塔底加热蒸汽压力0.5MPa(表压)；5.单板压降不大于0.7kPa；三．塔板类型筛板或浮阀塔板（F1型）。四．工作日每年300天，每天24小时连续运行。五．厂址厂址为天津地区。六．设计内容1.精馏塔的物料衡算；2.塔板数的确定；3.精馏塔的工艺条件及有关物性数据的计算；4.精馏塔的塔体工艺尺寸计算；5.塔板主要工艺尺寸的计算；6.塔板的流体力学验算；7.塔板负荷性能图；8.精馏塔接管尺寸计算；9.绘制生产工艺流程图；10.绘制精馏塔设计条件图；11.绘制塔板施工图（可根据实际情况选作）；12.对设计过程的评述和有关问题的讨论。七．设计基础数据苯-氯苯纯组分的饱和蒸气压数据温度，（℃）8090100110120130131.8ip×0.133-1kPa苯760102513501760225028402900氯苯148205293400543719760其他物性数据可查有关手册。设计方案一．设计方案的思考通体由不锈钢制造，塔节规格Φ25～100mm、高度0.5～1.5m，每段塔节可设置1～2个进料口/测温口，亦可结合客户具体要求进行设计制造各种非标产品。整个精馏塔包括：塔釜、塔节、进料罐、进料预热器、塔釜液储罐、塔顶冷凝器、回流比控制器、产品储罐等。塔压降由变送器测量，塔釜上升蒸汽量可通过采用釜液温度或灵敏板进行控制，塔压可采用稳压阀控制，并可装载自动安全阀。为使塔身保持绝热操作，采用现代化仪表控制温度条件，并可在室温～300℃范围内任意设定。同时，为了满足用户的科研需要，每一段塔节内的温度、塔釜液相温度、塔顶气相温度、进料温度、回流温度、塔顶压力、塔釜压力、塔釜液位、进料量等参数均可以数字显示。聞創沟燴鐺險爱氇谴净。二．设计方案的特点浮阀塔应用广泛，对液体负荷变化敏感，不适宜处理易聚合或者含有固体悬浮物的物料浮阀塔涉及液体均布问题在气液接触需冷却时会使结构复杂板式塔的设计资料更易得到，而且更可靠。浮阀塔更适合塔径不很大，易气泡物系，腐蚀性物系，而且适合真空操作。残骛楼諍锩瀨濟溆塹籟。三．工艺流程原料液由泵从原料储罐中引出，在预热器中预热后送入连续板式精馏塔（筛板塔），塔顶上升蒸汽流采用强制循环式列管全凝器冷凝后一部分作为回流液，其余作为产品经冷却至后送至产品槽；塔釜采用热虹吸立式再沸器提供气相流，塔釜残液送至废热锅炉。酽锕极額閉镇桧猪訣锥。苯-氯苯板式精馏塔的工艺计算书一．设计方案的确定及工艺流程的说明本设计任务为分离苯-氯苯混合物。对于二元混合物的分离，应采用连续精馏过程。设计中采用泡点进料，将原料液通过预热器加热至泡点后送入精馏塔内。塔顶上升蒸汽采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器冷却后送至储罐。该物系属易分离物系，最小回流比较小，故操作回流比取最小回流比的2倍。塔釜采用间接蒸汽加热，塔底产品经冷却后送至储罐。彈贸摄尔霁毙攬砖卤庑。二．全塔的物料衡算（一）料液及塔顶底产品含苯的摩尔分率苯和氯苯的相对摩尔质量分别为78.11kg/kmol和112.61kg/kmol。702.061.112/3811.78/6211.78/62Fx986.061.112/211.78/9811.78/98Dx00288.061.112/8.9911.78/2.011.78/2.0Wx（二）平均摩尔质量MF＝78.11×0.702＋(1－0.702)×112.61＝88.39kg/kmolkg/kmol59.7861.112986.01986.011.78DMkg/kmol5.11261.11200288.0100288.011.78WM（三）料液及塔顶底产品的摩尔流率依题给条件：一年以300天，一天以24小时计，有：W′＝50000t/a＝6944.4kg/h，全塔物料衡算：謀荞抟箧飆鐸怼类蒋薔。F′＝D′＋W′0.38F′＝0.02D′＋0.998W′F′＝18865.6kg/hF＝18865.6/88.39＝213.44kmol/h厦礴恳蹒骈時盡继價骚。D′＝11921.2kg/hD＝11921.2/78.59＝151.69kmol/h茕桢广鳓鯡选块网羈泪。W′＝6944.4kg/hW＝8944.4/112.5＝61.73kmol/h三．塔板数的确定（一）理论塔板数TN的求取苯-氯苯物系属于理想物系，可...
