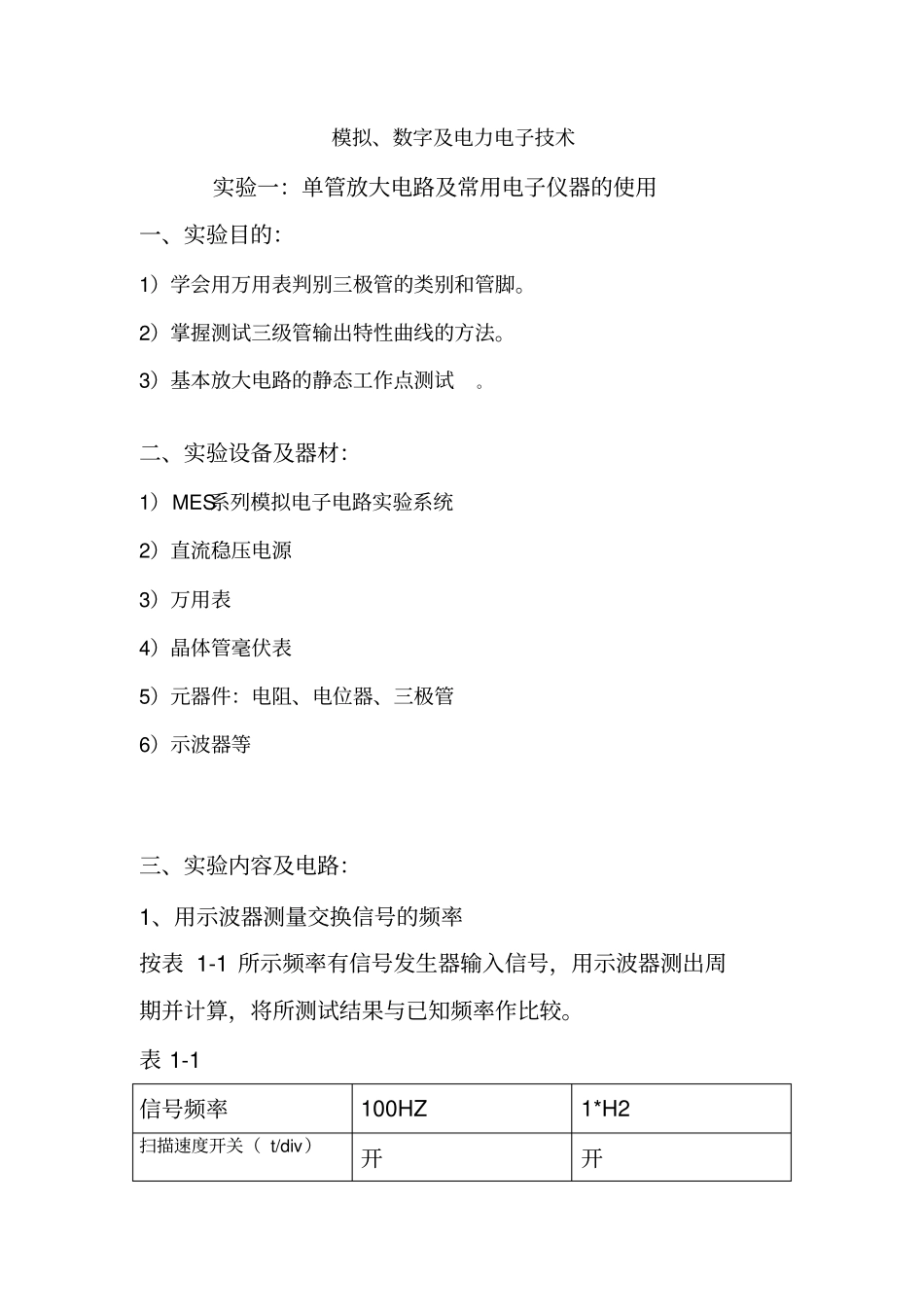

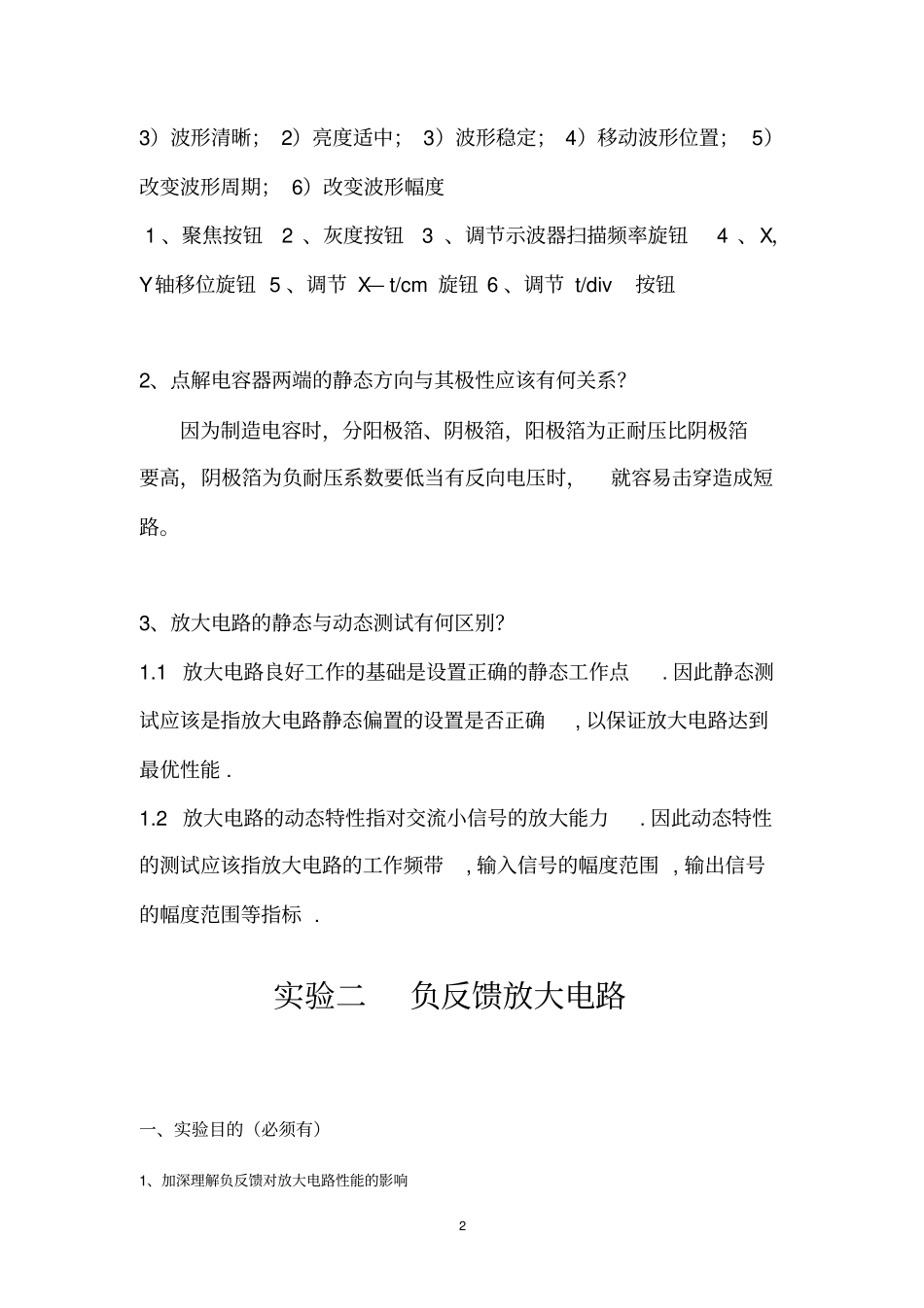

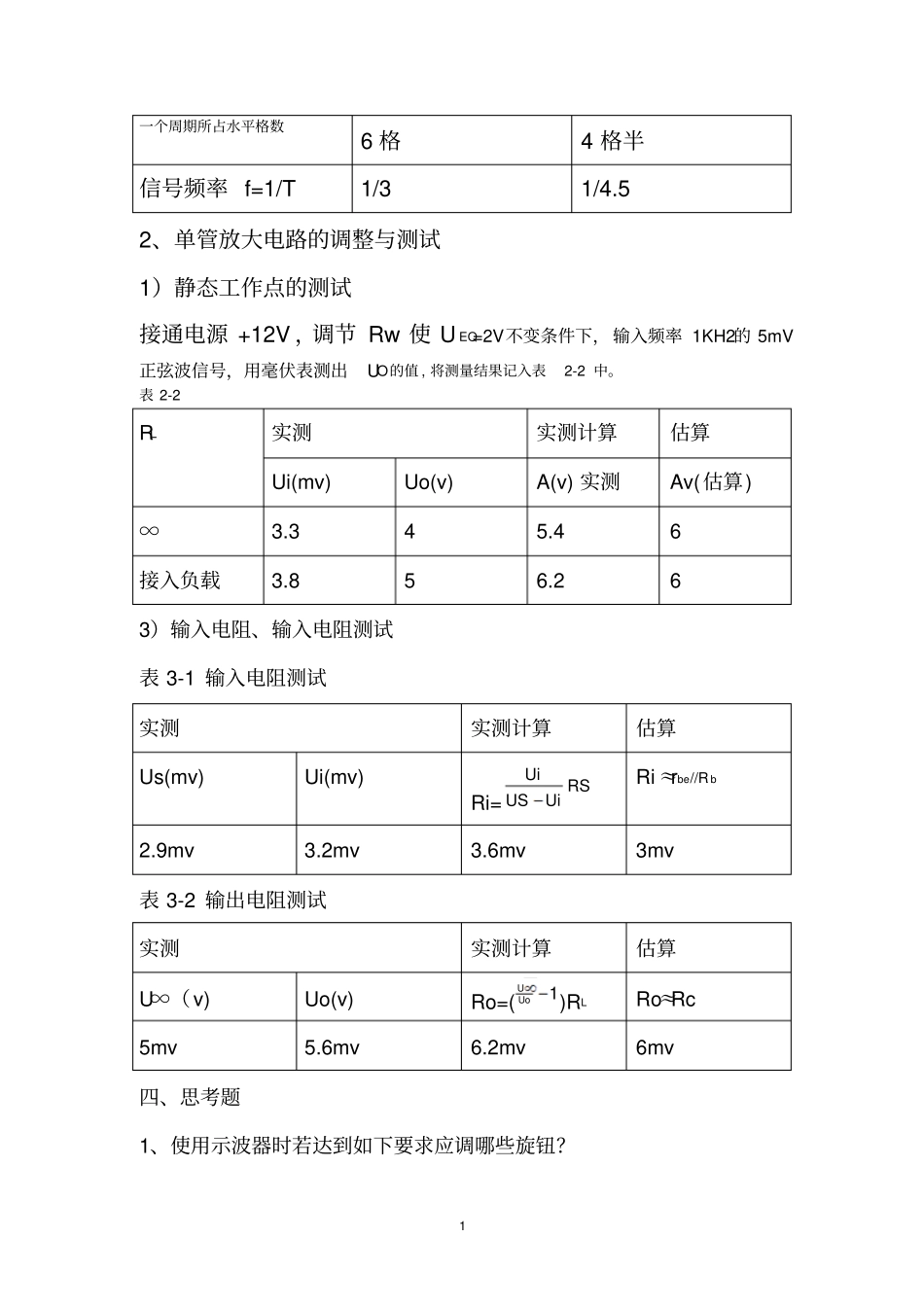

模拟、数字及电力电子技术实验一：单管放大电路及常用电子仪器的使用一、实验目的：1）学会用万用表判别三极管的类别和管脚。2）掌握测试三级管输出特性曲线的方法。3）基本放大电路的静态工作点测试。二、实验设备及器材：1）MES系列模拟电子电路实验系统2）直流稳压电源3）万用表4）晶体管毫伏表5）元器件：电阻、电位器、三极管6）示波器等三、实验内容及电路：1、用示波器测量交换信号的频率按表1-1所示频率有信号发生器输入信号，用示波器测出周期并计算，将所测试结果与已知频率作比较。表1-1信号频率100HZ1*H2扫描速度开关（t/div）开开1一个周期所占水平格数6格4格半信号频率f=1/T1/31/4.52、单管放大电路的调整与测试1）静态工作点的测试接通电源+12V，调节Rw使UEQ=2V不变条件下，输入频率1KH2的5mV正弦波信号，用毫伏表测出UO的值,将测量结果记入表2-2中。表2-2RL实测实测计算估算Ui(mv)Uo(v)A(v)实测Av(估算)∞3.345.46接入负载3.856.263）输入电阻、输入电阻测试表3-1输入电阻测试实测实测计算估算Us(mv)Ui(mv)Ri=RSUiUSUiRi≈rbe//Rb2.9mv3.2mv3.6mv3mv表3-2输出电阻测试实测实测计算估算U∞（v)Uo(v)Ro=(1UoU)RLRo≈Rc5mv5.6mv6.2mv6mv四、思考题1、使用示波器时若达到如下要求应调哪些旋钮？23）波形清晰；2）亮度适中；3）波形稳定；4）移动波形位置；5）改变波形周期；6）改变波形幅度1、聚焦按钮2、灰度按钮3、调节示波器扫描频率旋钮4、X，Y轴移位旋钮5、调节X—t/cm旋钮6、调节t/div按钮2、点解电容器两端的静态方向与其极性应该有何关系？因为制造电容时，分阳极箔、阴极箔，阳极箔为正耐压比阴极箔要高，阴极箔为负耐压系数要低当有反向电压时，就容易击穿造成短路。3、放大电路的静态与动态测试有何区别？1.1放大电路良好工作的基础是设置正确的静态工作点.因此静态测试应该是指放大电路静态偏置的设置是否正确,以保证放大电路达到最优性能.1.2放大电路的动态特性指对交流小信号的放大能力.因此动态特性的测试应该指放大电路的工作频带,输入信号的幅度范围,输出信号的幅度范围等指标.实验二负反馈放大电路一、实验目的（必须有）1、加深理解负反馈对放大电路性能的影响32、掌握放大电路开环与闭环特性的测试方法3、加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响；4、掌握负反馈放大器性能的测试方法；二、实验设备及器材（必须有）模拟电子线路实验箱一台双踪示波器一台万用表一台连线若干其中，模拟电子线路实验箱用到信号发生器、直流稳压电源模块，元器件模组以及“电压串联负反馈放大电路”模板。三、实验内容及电路1、电压串联负反馈电路的测试实验原理图参考电路如图1-1所示。图1-11.1电压串联负反馈对放大器性能的影响（1）引入负反馈降低了电压放大系数式中，是反馈系数，，是放大器不引入级间反馈时的电压放大倍数（即，但要考虑反馈网络阻抗的影响），其值可由图1-2所示的4交流等效电路求出。设，则有式中：第一级交流负载电阻第二级交流负载电阻从式中可知，引入负反馈后，电压放大倍数比没有负反馈时的电压放大倍数降低了（）倍，并且愈大，放大倍数降低愈多。图1-2（2）负反馈可提高放大倍数的稳定性该式表明：引入负反馈后，放大器闭环放大倍数的相对变化量比开环放大倍数的5相对变化量减少了（1AF）倍，即闭环增益的稳定性提高了（1AF）倍。（3）负反馈可扩展放大器的通频带引入负反馈后，放大器闭环时的上、下截止频率分别为：可见，引入负反馈后，向高端扩展了倍，从而加宽了通频带。（4）负反馈对输入阻抗、输出阻抗的影响负反馈对输入阻抗、输出阻抗的影响比较复杂。不同的反馈形式，对阻抗的影响不一样。一般而言，串联负反馈可以增加输入阻抗，并联负反馈可以减小输入阻抗；电压负反馈将减小输出阻抗，电流负反馈可以增加输出阻抗。图1-1电路引入的是电压串联负反馈，对整个放大器电路而言，输入阻抗增加了，输出阻抗降低了。它们的增加和降低程度与反馈深度（1AF）有关，在反馈环内满足（5）负反馈能减小反馈环内的非线性失真综上所述，在放大器引入电压串联负反馈后，不仅可以提高放大器放大倍数的稳定性...
