试验七：沥青混合料的制备和物理指标测定VIP免费

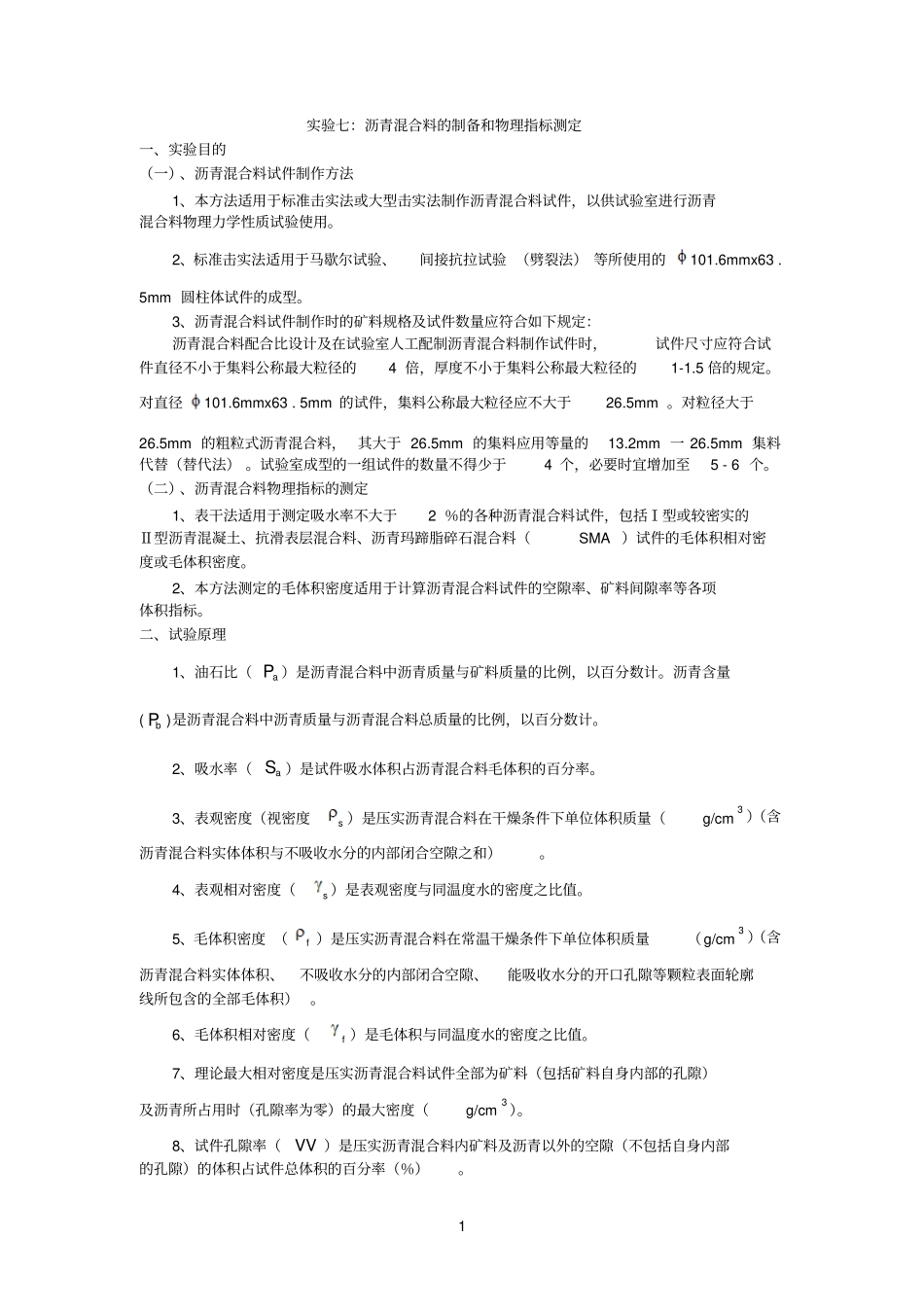

1实验七：沥青混合料的制备和物理指标测定一、实验目的（一）、沥青混合料试件制作方法1、本方法适用于标准击实法或大型击实法制作沥青混合料试件，以供试验室进行沥青混合料物理力学性质试验使用。2、标准击实法适用于马歇尔试验、间接抗拉试验（劈裂法）等所使用的101.6mmx63.5mm圆柱体试件的成型。3、沥青混合料试件制作时的矿料规格及试件数量应符合如下规定：沥青混合料配合比设计及在试验室人工配制沥青混合料制作试件时，试件尺寸应符合试件直径不小于集料公称最大粒径的4倍，厚度不小于集料公称最大粒径的1-1.5倍的规定。对直径101.6mmx63.5mm的试件，集料公称最大粒径应不大于26.5mm。对粒径大于26.5mm的粗粒式沥青混合料，其大于26.5mm的集料应用等量的13.2mm一26.5mm集料代替（替代法）。试验室成型的一组试件的数量不得少于4个，必要时宜增加至5-6个。（二）、沥青混合料物理指标的测定1、表干法适用于测定吸水率不大于2％的各种沥青混合料试件，包括Ⅰ型或较密实的Ⅱ型沥青混凝土、抗滑表层混合料、沥青玛蹄脂碎石混合料（SMA）试件的毛体积相对密度或毛体积密度。2、本方法测定的毛体积密度适用于计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。二、试验原理1、油石比（aP）是沥青混合料中沥青质量与矿料质量的比例，以百分数计。沥青含量(bP)是沥青混合料中沥青质量与沥青混合料总质量的比例，以百分数计。2、吸水率（aS）是试件吸水体积占沥青混合料毛体积的百分率。3、表观密度（视密度s）是压实沥青混合料在干燥条件下单位体积质量（g/cm3）（含沥青混合料实体体积与不吸收水分的内部闭合空隙之和）。4、表观相对密度（s）是表观密度与同温度水的密度之比值。5、毛体积密度（f）是压实沥青混合料在常温干燥条件下单位体积质量（g/cm3）（含沥青混合料实体体积、不吸收水分的内部闭合空隙、能吸收水分的开口孔隙等颗粒表面轮廓线所包含的全部毛体积）。6、毛体积相对密度（f）是毛体积与同温度水的密度之比值。7、理论最大相对密度是压实沥青混合料试件全部为矿料（包括矿料自身内部的孔隙）及沥青所占用时（孔隙率为零）的最大密度（g/cm3）。8、试件孔隙率（VV）是压实沥青混合料内矿料及沥青以外的空隙（不包括自身内部的孔隙）的体积占试件总体积的百分率（％）。29、沥青体积百分率（VA）是压实沥青混合料内沥青部分的体积占试件总体积的百分率（％）。10、矿料间隙率（VMA）是压实沥青混合料试件内矿料部分以外体积（沥青及空隙体积）占试件总体积的百分率，即试件空隙率与沥青体积百分率之和（％）。11、沥青饱和度（VFA）是压实沥青混合料试件内沥青部分的体积占矿料骨架以外的空隙部分体积的百分率（%）。三、预习要求1、理解各种沥青混合料各物理指标的概念及应用，了解试验原理。2、了解试验仪器及设备的用法，掌握沥青混合料的制备和物理指标测定方法。四、实验仪器(一)、沥青混合料试件制作方法试验仪器1、标准击实仪：由击实锤、98.5mm平圆形压实头及带手柄的导向棒组成。用人工或机械将压实锤举起，从453.2mm±1.5mm、高度沿导向棒自由落下击实，标准击实锤质量45369±9g。2、标准击实台：用以固定试模，在200mm×200mm×457mm的硬木墩上面有一块3O5mm×3O5mm×25mm的钢板，木墩用4根型钢固定在下面的水泥混凝土板上。木墩采用青网栎、松或其它干密度为0.67-0.77cm3的硬木制成。人工击实或机械击实均必须有此标准击实台。自动击实仪是将标准击实锤及标准击实台安装一体并用电力驱动使击实锤连续击实试件且可自动记数的设备，击实速度为60次／min±5次／min。3、试验室用沥青混合料拌和机：能保证拌和温度并充分拌和均匀，可控制拌和时间，容量不小于10L。4、脱模器：电动或手动，可无破损地推出圆柱体试件，备有标准圆柱体试件及大型圆柱体试件尺寸的推出环。5、试模：由高碳钢或工具钢制成，每组包括内径102.6mm±0.2mm，高87mm的圆柱形金属筒、底座（直径约120.6mm）和套筒（内径101.6mm、高70mm）各1个。6、烘箱：大、中型各一台，装有温度调节器。7、天平或电子秤：用于称量矿料的，感量不大于0.5g；用于称量沥青的，感量不大于0.1g...
