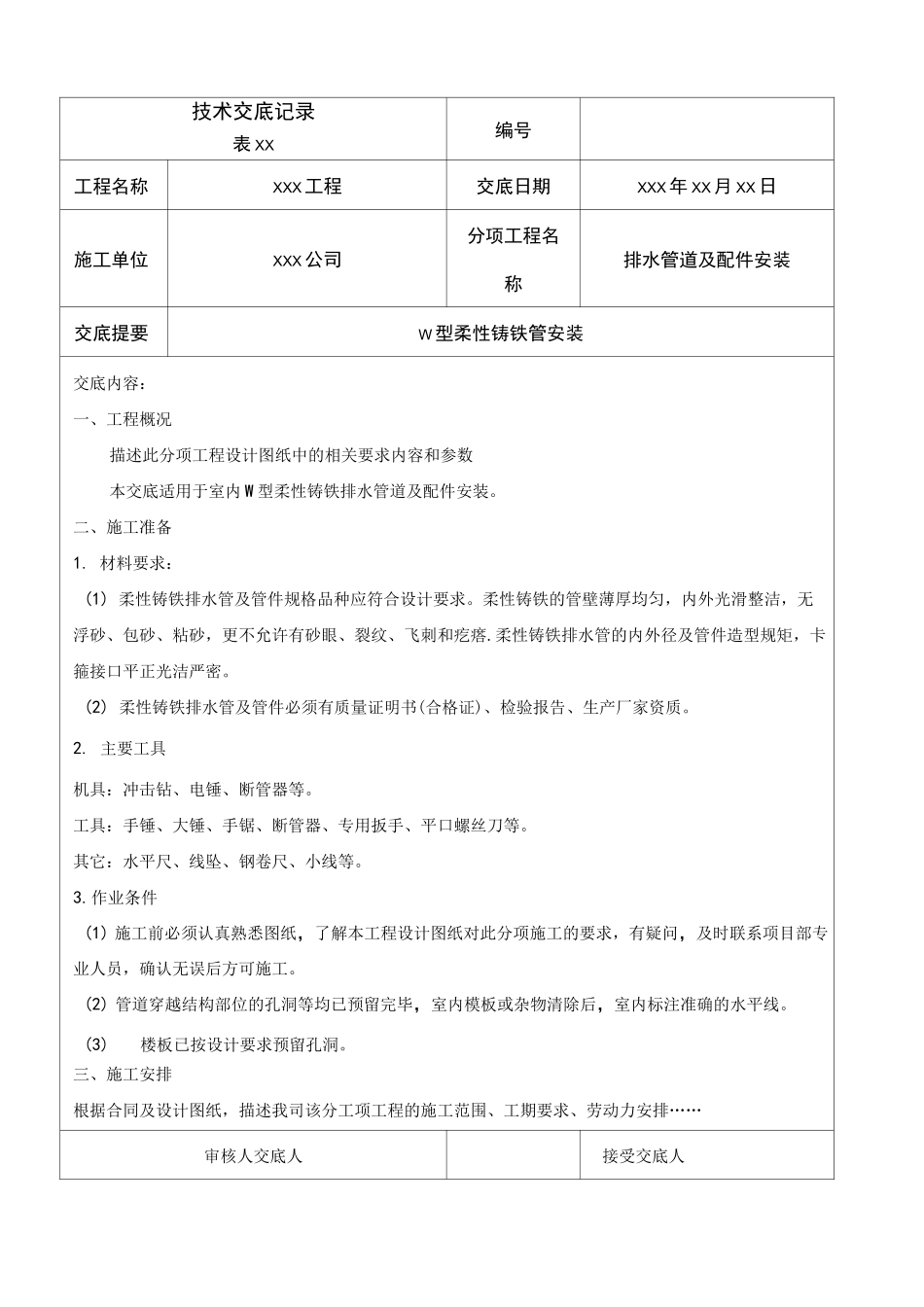

柔性铸铁排水管安装技术交底_第1页
1/6

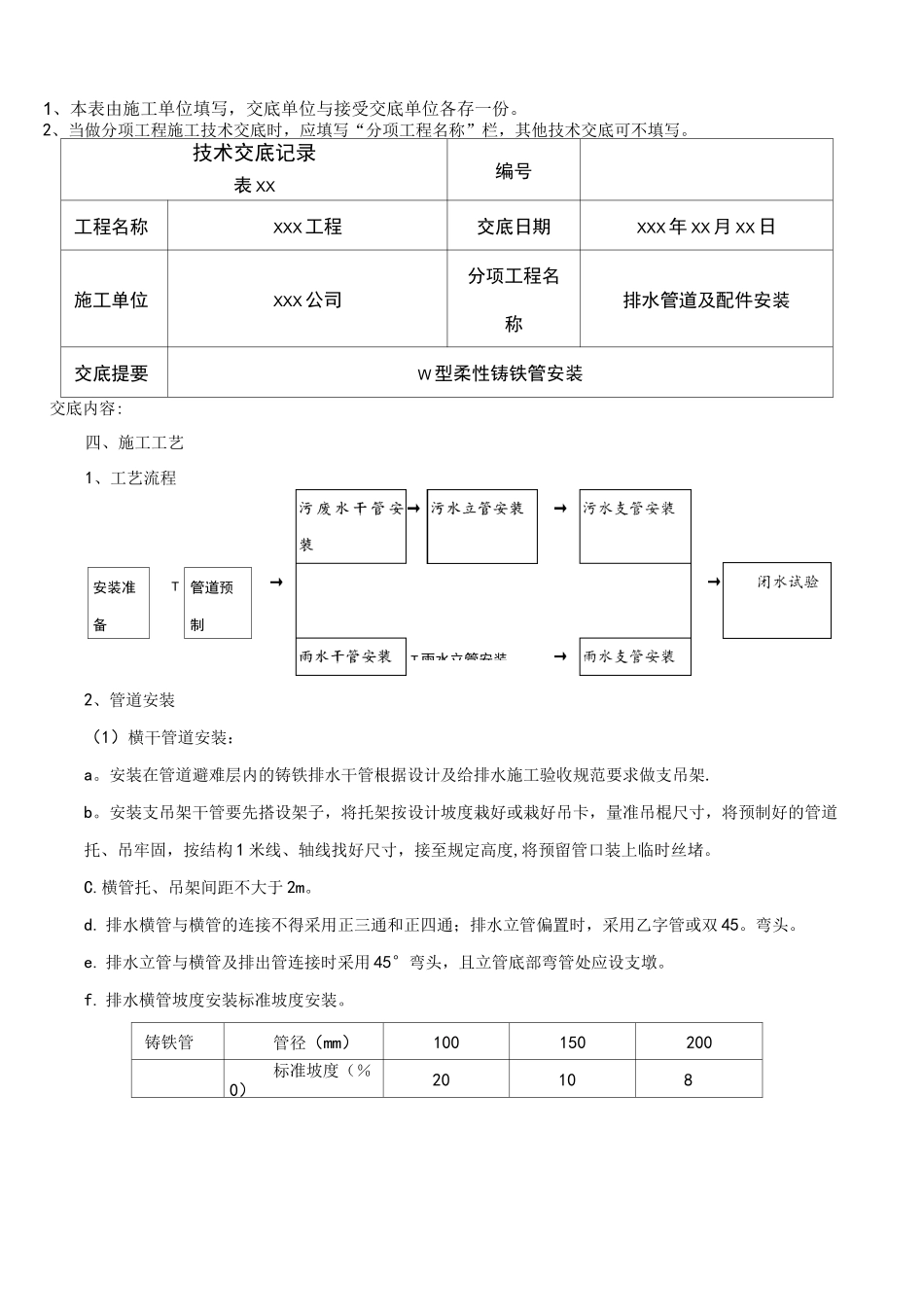

柔性铸铁排水管安装技术交底_第2页
2/6
柔性铸铁排水管安装技术交底_第3页
3/6
技术交底记录表XX编号工程名称XXX工程交底日期XXX年XX月XX日施工单位XXX公司分项工程名称排水管道及配件安装交底提要W型柔性铸铁管安装交底内容:一、工程概况描述此分项工程设计图纸中的相关要求内容和参数本交底适用于室内W型柔性铸铁排水管道及配件安装。二、施工准备1.材料要求:(1)柔性铸铁排水管及管件规格品种应符合设计要求。柔性铸铁的管壁薄厚均匀,内外光滑整洁,无浮砂、包砂、粘砂,更不允许有砂眼、裂纹、飞刺和疙瘩.柔性铸铁排水管的内外径及管件造型规矩,卡箍接口平正光洁严密。(2)柔性铸铁排水管及管件必须有质量证明书(合格证)、检验报告、生产厂家资质。2.主要工具机具:冲击钻、电锤、断管器等。工具:手锤、大锤、手锯、断管器、专用扳手、平口螺丝刀等。其它:水平尺、线坠、钢卷尺、小线等。3.作业条件(1)施工前必须认真熟悉图纸,了解本工程设计图纸对此分项施工的要求,有疑问,及时联系项目部专业人员,确认无误后方可施工。(2)管道穿越结构部位的孔洞等均已预留完毕,室内模板或杂物清除后,室内标注准确的水平线。(3)楼板已按设计要求预留孔洞。三、施工安排根据合同及设计图纸,描述我司该分工项工程的施工范围、工期要求、劳动力安排……审核人交底人接受交底人安装准T管道预备制1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技术交底记录表XX编号工程名称XXX工程交底日期XXX年XX月XX日施工单位XXX公司分项工程名称排水管道及配件安装交底提要W型柔性铸铁管安装交底内容:四、施工工艺1、工艺流程2、管道安装(1)横干管道安装:a。安装在管道避难层内的铸铁排水干管根据设计及给排水施工验收规范要求做支吊架.b。安装支吊架干管要先搭设架子,将托架按设计坡度栽好或栽好吊卡,量准吊棍尺寸,将预制好的管道托、吊牢固,按结构1米线、轴线找好尺寸,接至规定高度,将预留管口装上临时丝堵。C.横管托、吊架间距不大于2m。d.排水横管与横管的连接不得采用正三通和正四通;排水立管偏置时,采用乙字管或双45。弯头。e.排水立管与横管及排出管连接时采用45°弯头,且立管底部弯管处应设支墩。f.排水横管坡度安装标准坡度安装。铸铁管管径(mm)100150200标准坡度(%0)20108T雨水立管安装审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技术交底记录表XX编号工程名称XXX工程交底日期XXX年XX月XX日施工单位XXX公司分项工程名称排水管道及配件安装交底提要W型柔性铸铁管安装交底内容:(2)排水立管安装:a、安装立管应二人上下配合,一人在上一层楼板上,由管洞内投下一个绳头,下面一人将预制好的立管上半部拴牢,上拉下托将立管下部插口插入下层管承口内。b、立管插入承口后,下层的人把甩口及立管检查口方向找正,上层的人用木楔将管在楼板洞处临时卡牢,打麻、吊直、捻灰。复查立管垂直度,将立管临时固定牢固。c立管安装完毕后,配合土建完成吊洞工作。d、立管检查口设置按设计要求•设计无要求时,在立管上每隔一层设置一个检查口,最底层和有卫生洁具的最高层必须设置,检查口中心高度距操作地面1m,检查口朝向要便于检修.e、套管与管道之间的缝隙应用阻燃密实材料和防水油膏填实,端面光滑。f、透气管安装出屋面2米(距地完成面),在透气管出口4米以内有门窗时,透气管要高出门窗顶600mm,并根据防雷规范要求设置防雷装置,防雷装置与铸铁管须采用抱箍连接,不得采用焊接。g、铸铁管排水立管允许偏差3mm/m,全长不大于15mm。(3)支架安装高度:铸铁排水管包括废水立管、污水立管、透气立管•每层安装2个支架,第一个支架安装高度H+1°3米,第二个支架安装高度H+2.8;雨水立管支架安装1。5米/个,均匀布置。两支架间距不超过3.0米。2、当做分项工程施工技术交底时,应填写“分项工程名称"栏,其他技术交底可不填写。技术交底记录表XX编号工程名称XXX工程交底日期XXX年XX月XX日施工单位XXX公司分项工程名称排水管道及配件安装交底提要W型柔...
