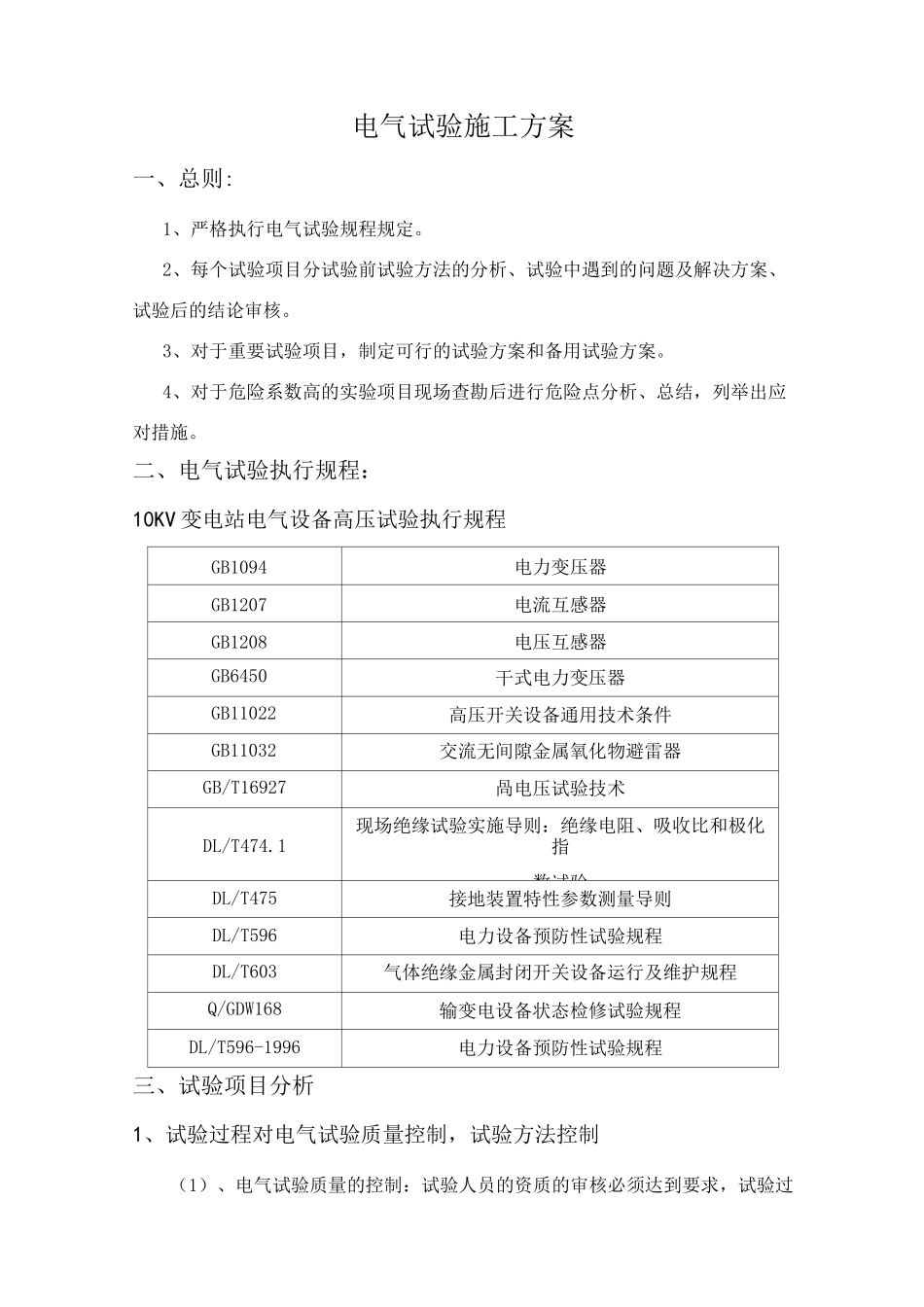

电气试验施工方案一、总则:1、严格执行电气试验规程规定。2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。3、对于重要试验项目，制定可行的试验方案和备用试验方案。4、对于危险系数高的实验项目现场查勘后进行危险点分析、总结，列举出应对措施。二、电气试验执行规程：10KV变电站电气设备高压试验执行规程GB1094电力变压器GB1207电流互感器GB1208电压互感器GB6450干式电力变压器GB11022高压开关设备通用技术条件GB11032交流无间隙金属氧化物避雷器GB/T16927咼电压试验技术DL/T474.1现场绝缘试验实施导则：绝缘电阻、吸收比和极化指数试验DL/T475接地装置特性参数测量导则DL/T596电力设备预防性试验规程DL/T603气体绝缘金属封闭开关设备运行及维护规程Q/GDW168输变电设备状态检修试验规程DL/T596-1996电力设备预防性试验规程三、试验项目分析1、试验过程对电气试验质量控制，试验方法控制（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。（2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行。2、试验结论：试验结论严格按照《电气设备交接和预防性试验标准》执行，由高压试验专责审核签字。四、危险点系数高的分析：1、接地线装设不牢靠、接地点不明确、假接地。（一）、危险点：烧坏试验设备、影响测量数据。控制措施：实行专人接地、专人检查。对接地点不明确的必须要现场施工项目负责人进行确认方可进行。（二）、危险点：对被试品的损坏。控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。（三）、危险点：试验为完成地线拆除。控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。2、耐压试验电压高，现场施工人员多，现场试验员多。危险点：现场耐压试验电压高、人员多，现场试验员多，容易发生人员触电事故。控制措施：杜绝非试验人员参与高压试验。耐压试验区域广选择施工人员撤出后再进行升压。现场所有的试验人员在耐压时由试验负责人统一指挥。3、现场试验需要拆除接线，接线回复状况；现场进行情况。危险点：PT、CT二次线的接线不明确试验时烧坏设备，PT、CT试验拆除未回复和短接线未拆除投运时设备烧坏。控制措施：CT的一次耐压和绝缘试验时二次接线由专人的试验人员进行检查，每组二次线圈短接接地；完成后由总负责人进行全面检查，无误后方可进行耐压。对PT试验时短接的二次接线，试验完成后由试验人员拆除，最后由试验负责人检查后方可密封绕组盖板。4、容性被试品试验后未进行放电。危险点：电容器的绝缘试验；绝缘试验等容性电气设备的高压试验在试验后未进行放电导致他人触电。控制措施：每次高压试验结束后进行放电，设专人进行监督。放电人员要进行充分放电，对不确定放电情况的被试品必须要重新放电处理。五、电气设备的试验项目、试验环境。1、试验项目严格《按照电力设备预防性试验规程验标准》执行，每个试验项目做好记录，由试验负责人严格把关。2、试验环境：由于现场无法满足所有的试验项目，所有有部分设备在室内进行试验。对试验室必须有良好的试验条件。现场试验时，在设备没有对环境特别要求的情况下环境温度在10〜40°C进行保证测试数据的准确。环境湿度达到80%时不得进行绝缘试验。试验记录时应详细的记录环境温湿度。六、测试方案变压器试验方案1、预防性试验所需仪器及设备材料:序号试验所用设备（材料）数量序号试验所用设备（材料）数量18变压器直流电阻测试仪1套耐压试验设备1套29兆欧表（5000V）1台温湿度计1个310万用表1台小线箱（各种小线夹及短线）1套411电源盘及刀闸板1副常用工具1套3、所有的设备必须送检合格。二、安全工作的要求1由于工作范围很广，试验电压很高。所以必须设安全监护人。用安全围栏网将试验区域围出并悬挂“止步，高压危险”标示牌。在试验区域悬挂“在此工作”标示牌。2必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。三、试验项目和操作标准责任序?试验项目试验方法安全措施及注意事项试验标准人签...
