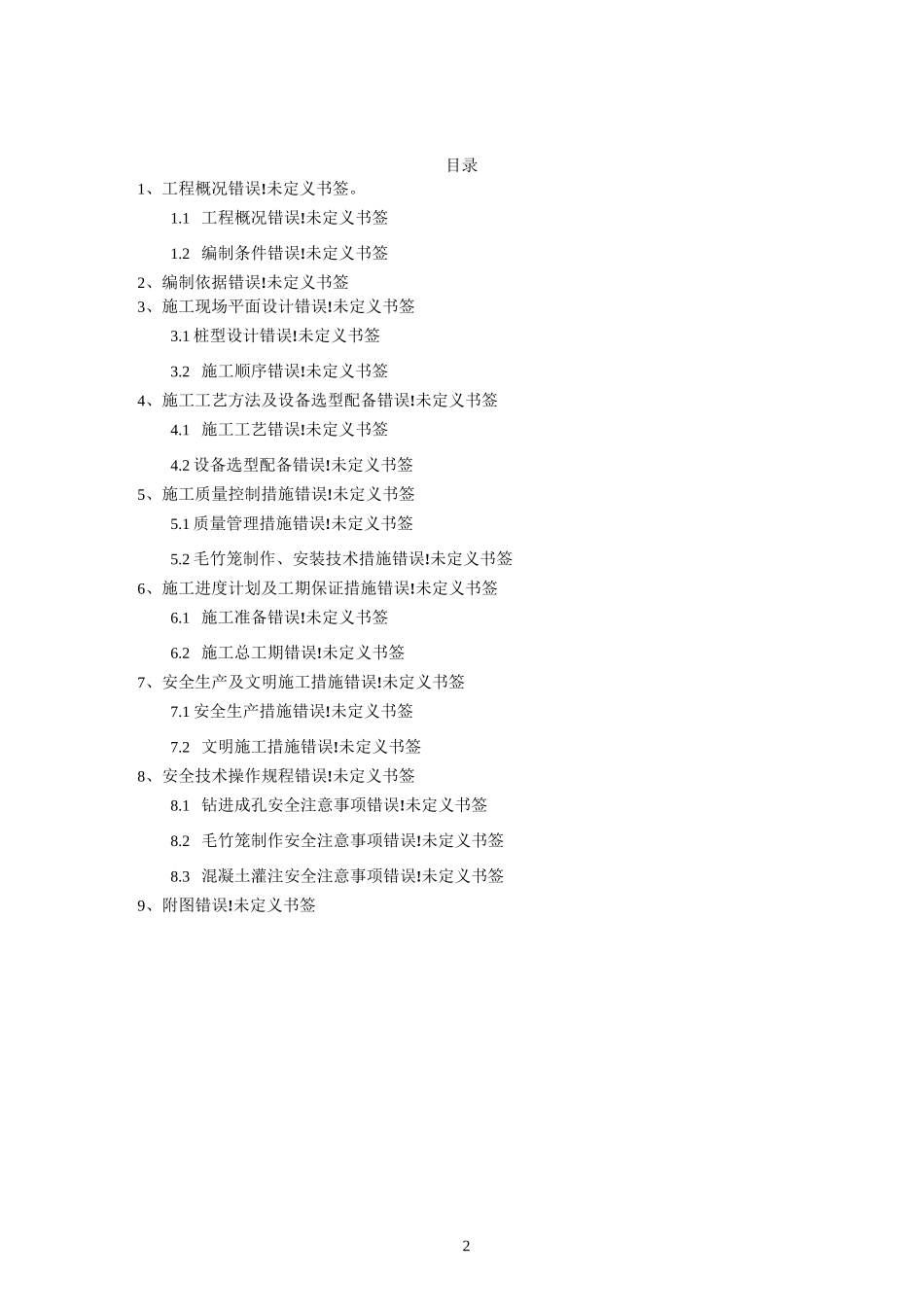

1梅林保障性住房工程应力释放孔施工方案上海宝冶集团有限公司慈溪保障性住房工程项目部2目录1、工程概况错误!未定义书签。1.1工程概况错误!未定义书签1.2编制条件错误!未定义书签2、编制依据错误!未定义书签3、施工现场平面设计错误!未定义书签3.1桩型设计错误!未定义书签3.2施工顺序错误!未定义书签4、施工工艺方法及设备选型配备错误!未定义书签4.1施工工艺错误!未定义书签4.2设备选型配备错误!未定义书签5、施工质量控制措施错误!未定义书签5.1质量管理措施错误!未定义书签5.2毛竹笼制作、安装技术措施错误!未定义书签6、施工进度计划及工期保证措施错误!未定义书签6.1施工准备错误!未定义书签6.2施工总工期错误!未定义书签7、安全生产及文明施工措施错误!未定义书签7.1安全生产措施错误!未定义书签7.2文明施工措施错误!未定义书签8、安全技术操作规程错误!未定义书签8.1钻进成孔安全注意事项错误!未定义书签8.2毛竹笼制作安全注意事项错误!未定义书签8.3混凝土灌注安全注意事项错误!未定义书签9、附图错误!未定义书签3应力释放孔施工方案1、工程概况1.1工程概况本工程位于慈溪市三北大街南侧约50米、梅林路西侧约70米，西侧、南侧均至轻纺村宅基地，占地107359平方米（约161亩），总建筑面积为270099.02平方米，其中，地上建筑面积为191099.02平方米（其中住宅建筑面积为187208.8平方米，配套用房为3890.22平方米），地下建筑为79000平方米。共有21栋11层小高层，10栋18层的高层，物业经营用房2栋、物业管理用房1栋和社区用房1栋（均为1层单体），总计31栋住宅和4栋配套用房。最大建筑高度54.3m。本工程桩基工程采用钻孔灌注桩和预应力管桩两种类型结合的方式。钻孔灌注桩主要分布在西侧地块和东侧地块的南部和北部，以直径600的桩型为主（约840根），其余为直径700的桩型（约185根）。预应力PHC管桩主要分布在东侧地块中间部分，均为直径为600的桩型，包括壁厚110和壁厚130两种型号，所有桩总计约3138根。本工程采用泥浆护壁钻孔灌注桩和PHC管桩，设计要求工程桩桩身混凝土等级为C35,本工程+0.00相当于黄海高程+4.400。1.2编制条件13号楼距离民房最近处距离民房只有不到10m之内，13号楼为管桩，设计桩长为52m，为防止在实际现场施工时，对已有建筑物影响较大，我们特制定了本应力释放孔施工方案。2、编制依据a.上海宝冶集团有限公司设计院提供的设计图纸b.浙江工程勘测设计有限公司提供的本场地《岩土工程勘察详细报告》c.现场实际情况与施工条件。3、施工现场平面设计3.1桩型设计根据地质资料及现场实际情况，本工程拟采用设置应力释放孔的方式减少静压管桩所4产生的挤压应力。根据以往的施工经验，采用双排©400的桩孔，桩长为30米，间距为1.5m,排距为0.8m,应力释放孔基本能满足本工程的防挤土需要。为防止静压桩施工之前桩孔塌陷，在孔内安放通长©350的毛竹笼，毛竹笼由8根3cm宽的毛竹片扎成，毛竹笼内部用间距为0.5m直径为12mm的钢筋做圆箍，竹笼外面包塑料编织袋，在安放过程中必须在底部安放块石，防止毛竹笼的上浮。3.2施工顺序由于预应力管桩对已有建筑物的影响仍存在，采用在距相邻建筑物3m处开挖2m深，1m宽应力释放沟；后再施工先距离建筑物约3m位置开挖一条减震待应力释放孔施工完毕后，然后在施工应力释放孔。4、施工工艺方法及设备选型配备4.1施工工艺本工程应力释放孔施工拟采用正循环回转成孔、清孔工艺，用锥形耙式合金刮刀钻头成孔，利用淤泥土产生的泥浆自然造浆护壁。施工工艺图如下：4.2设备选型配备根据上述施工工艺、工程量、工程地质条件及场地施工条件，本工程拟进场1台钻孔桩机施工。拟使用的主要机械及配套辅助设备详见表1。钻孔灌注桩主要施工机械设备一览表序号设备名称规格型号数量设备能力备注1钻孔桩机GP-101台37kwX252泥浆泵3PLN1台22kwX23排污泵100WB2台7.5kwX31台泥浆外排用4电焊机DX1-3001台30kwX15切割机J3G1台2.5kwX16经纬仪J61台7水准仪DS31台5、施工质量控制措施5.1质量管理措施a.施工中一切活动坚持以“质量第一”为宗旨，严格按设计、施工规范要求施工，着重抓住钻孔桩的定位放线、成孔、毛竹笼制作与吊放等关键环节，采取有效的技...
