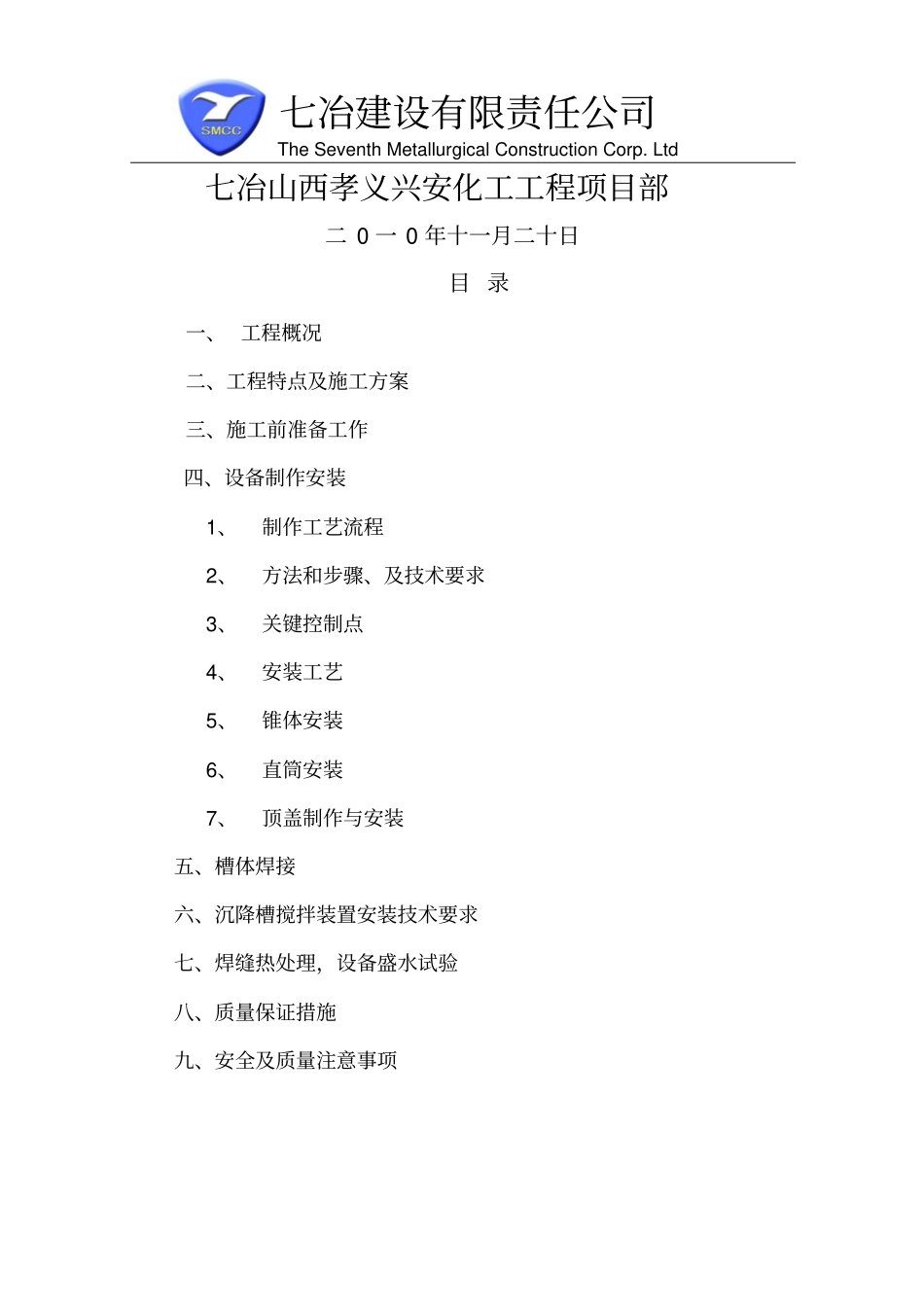

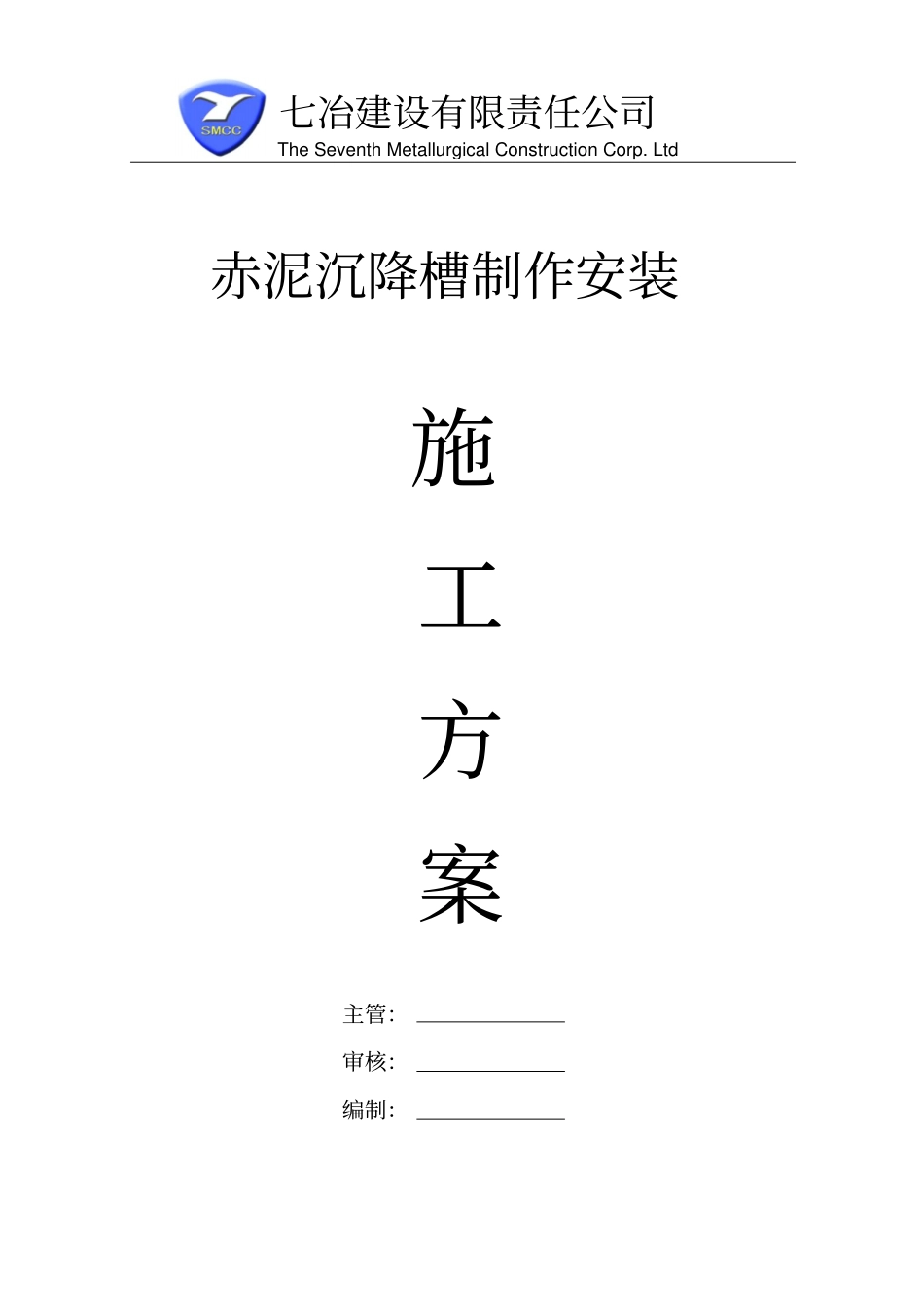

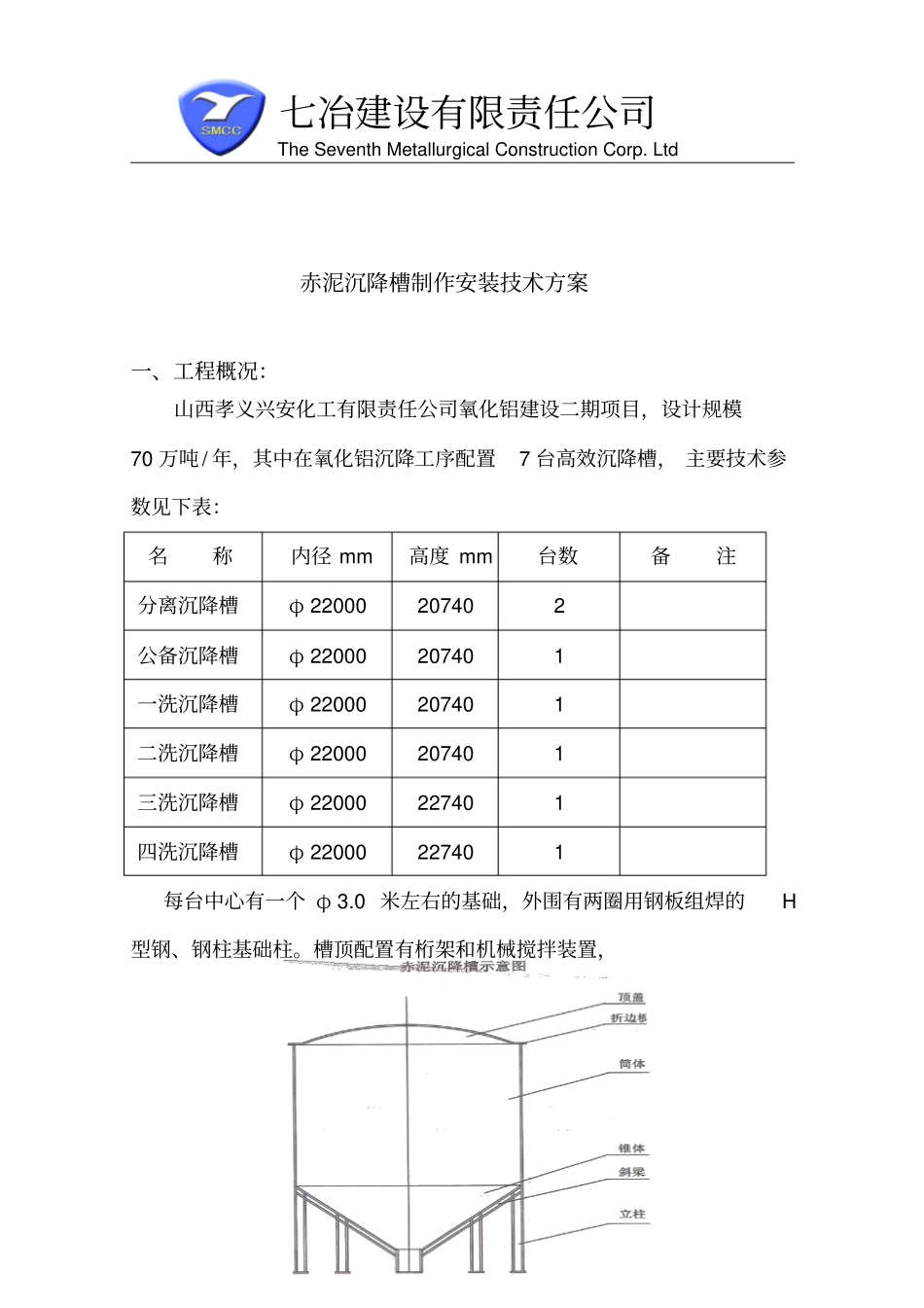

七冶建设有限责任公司TheSeventhMetallurgicalConstructionCorp.Ltd赤泥沉降槽制作安装施工方案主管：审核：编制：七冶建设有限责任公司TheSeventhMetallurgicalConstructionCorp.Ltd七冶山西孝义兴安化工工程项目部二0一0年十一月二十日目录一、工程概况二、工程特点及施工方案三、施工前准备工作四、设备制作安装1、制作工艺流程2、方法和步骤、及技术要求3、关键控制点4、安装工艺5、锥体安装6、直筒安装7、顶盖制作与安装五、槽体焊接六、沉降槽搅拌装置安装技术要求七、焊缝热处理，设备盛水试验八、质量保证措施九、安全及质量注意事项七冶建设有限责任公司TheSeventhMetallurgicalConstructionCorp.Ltd赤泥沉降槽制作安装技术方案一、工程概况：山西孝义兴安化工有限责任公司氧化铝建设二期项目，设计规模70万吨/年，其中在氧化铝沉降工序配置7台高效沉降槽，主要技术参数见下表：名称内径mm高度mm台数备注分离沉降槽φ22000207402公备沉降槽φ22000207401一洗沉降槽φ22000207401二洗沉降槽φ22000207401三洗沉降槽φ22000227401四洗沉降槽φ22000227401每台中心有一个φ3.0米左右的基础，外围有两圈用钢板组焊的H型钢、钢柱基础柱。槽顶配置有桁架和机械搅拌装置，七冶建设有限责任公司TheSeventhMetallurgicalConstructionCorp.Ltd二、工程特点及施工方案1、该批设备工期紧，工作量大，且设备外形尺寸大，重量重，属大重型设备的制安，为此须采取分片制作现场组对安装的方案，为提高效率，决定采用5013型塔机吊（50米回转半径）和25吨汽车吊配合组装。2、设备槽壁、锥体、顶盖均散片进场，现场组对安装，安装用内外吊栏由底朝上安装，施工前应精心组织。3、设备按JB/T4735—1997《钢制焊接常压容器》及其“立式圆筒形储罐”规定进设计，制造、检验及验收，并应符合GB50236《现场设备工业管道焊接工程施工及验收规范的规定》制造、检验与验收引用标准：同时应执行下列标准:1、GB985—88气焊、手工电弧焊及气体保护焊缝坡口的基本形式与尺寸。2、GB986—88埋弧焊缝坡口的基本形式和尺寸。3、GB/个1804—92一般公差，线性尺寸的未注公式。4、JB/个—92钢制压力容器焊接规程。5、JB4730—94压力容器无损检测。6、GB50205—2001钢结构工程施工及验收规范。因此要求制造及安装进必须按标准及规范进行施工，作好自检记录和质量控制，抓好施工质量过程控制。三、施工前准备工：七冶建设有限责任公司TheSeventhMetallurgicalConstructionCorp.Ltd1、工机具的配置：包括5013型塔吊及25T汽车吊、电焊机、空压机、滚床、钻床等。设备配置表序号名称规格数量用途1塔吊5013型2槽体散片吊装2汽车吊25t2槽散片卷制及吊运3半自动切割器4钢板的切割4氧乙炔切割器12小零件的切割及部件变形矫正5交直流两用电焊机WS—400B2焊接、碳弧气刨清根6CO2气体保护焊机KRII350型4部件组装焊接7CO2气体保护焊机KRII500型16部件组装焊接8交流电焊机BX-500型12部件组装焊接9空压机3m32焊缝碳弧气刨清根10焊条烘烤箱1烘烤电焊条11角向磨光机10焊缝余高及焊缝坡口等打磨12H型钢组装胎2H型钢组装13船形焊接胎2H型钢焊条14H型钢矫直机1H型钢矫直2、其他施工临时设施配置在安装现场还需配置空压机输气管线，遍及各槽全场；配置内外吊兰用于高空作业时，大段槽节环缝纵缝的组装和焊接；另外为避免槽段节吊装时的变形，需制作吊装横扁担作吊装吊具。其他施工临时设施表序号名称规格数量用途1输气管线Φ42×3全场布置碳弧气刨清根，压缩空气管线2内、外吊兰自制各2付高空作业脚手架3横扁担自制2付安装大段筒节等吊具4手动葫芦1～3t若干吊装时辅助吊点3、人员配备：铆工：25人、电焊工：30人、起重工：4人、其他人员：20人四、设备制作安装：1、制作工艺流程：七冶建设有限责任公司TheSeventhMetallurgicalConstructionCorp.Ltd（1）沉降槽中心筒：下料→刨边→卷制→散片（2）沉降槽底锥，拱顶板：下料→卷制→散片（3）槽壁板：下料→刨边→卷制→散片（4）H型钢，留槽等：下料→组装→焊接→部件（5）接管、管束、人孔、检修孔等：下料→法兰加工→成形→组装→焊接→部件2、方法和步骤、及技术要求（1）下料前...
