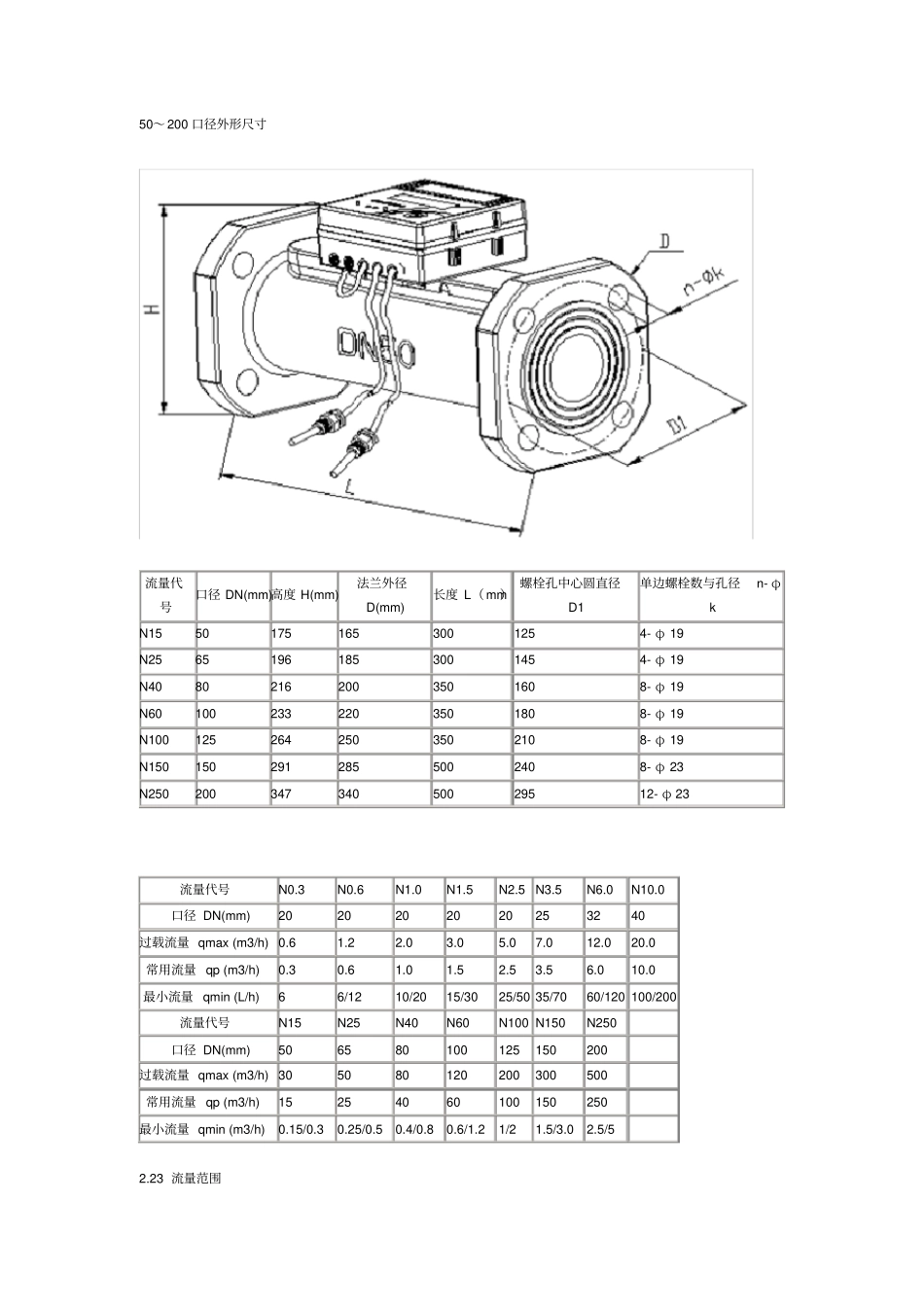

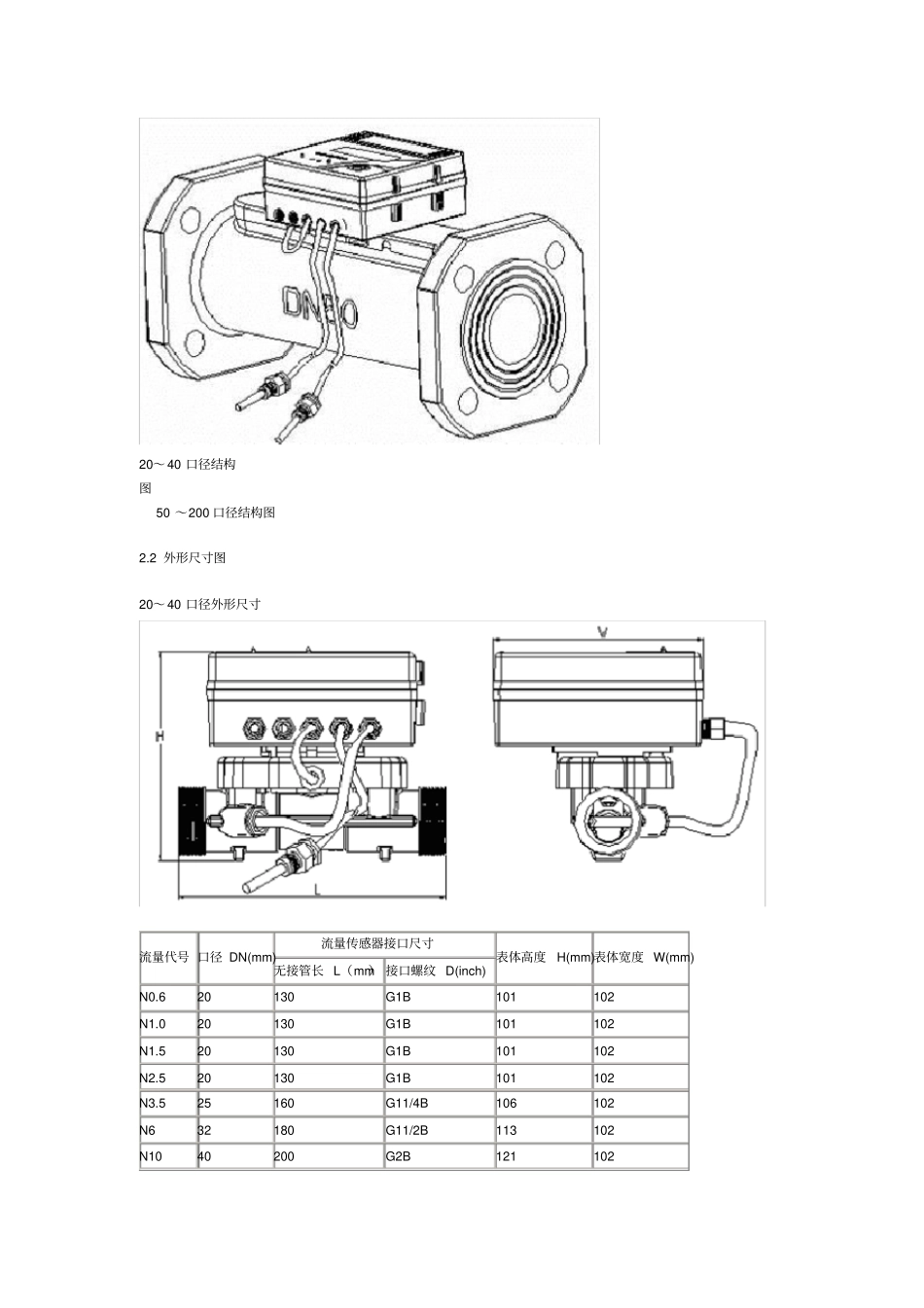

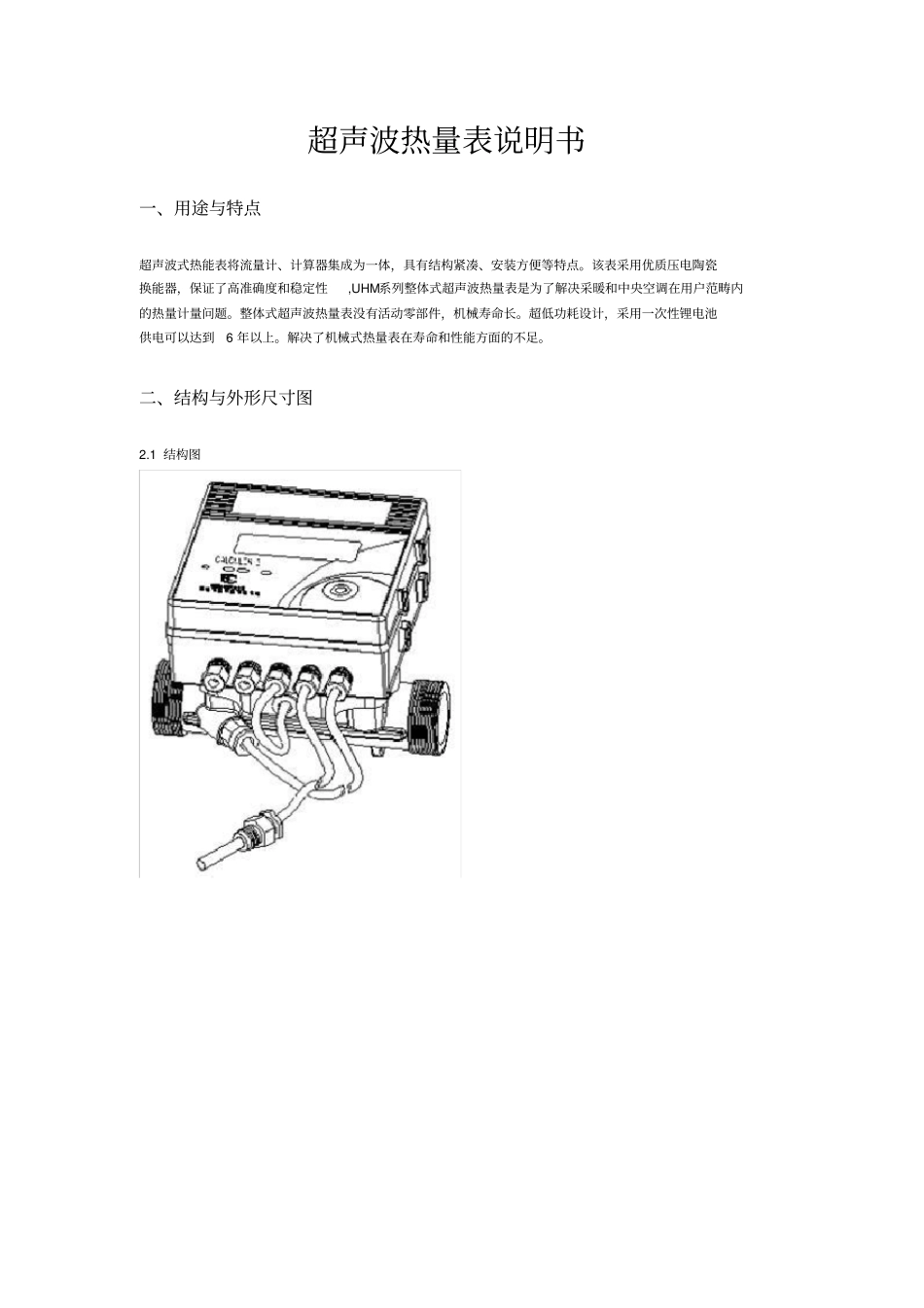

超声波热量表说明书一、用途与特点超声波式热能表将流量计、计算器集成为一体，具有结构紧凑、安装方便等特点。该表采用优质压电陶瓷换能器，保证了高准确度和稳定性,UHM系列整体式超声波热量表是为了解决采暖和中央空调在用户范畴内的热量计量问题。整体式超声波热量表没有活动零部件，机械寿命长。超低功耗设计，采用一次性锂电池供电可以达到6年以上。解决了机械式热量表在寿命和性能方面的不足。二、结构与外形尺寸图2.1结构图20～40口径结构图50～200口径结构图2.2外形尺寸图20～40口径外形尺寸流量代号口径DN(mm)流量传感器接口尺寸表体高度H(mm)表体宽度W(mm)无接管长L（mm）接口螺纹D(inch)N0.620130G1B101102N1.020130G1B101102N1.520130G1B101102N2.520130G1B101102N3.525160G11/4B106102N632180G11/2B113102N1040200G2B12110250～200口径外形尺寸流量代号口径DN(mm)高度H(mm)法兰外径D(mm)长度L（mm）螺栓孔中心圆直径D1单边螺栓数与孔径n-φkN15501751653001254-φ19N25651961853001454-φ19N40802162003501608-φ19N601002332203501808-φ19N1001252642503502108-φ19N1501502912855002408-φ23N25020034734050029512-φ23流量代号N0.3N0.6N1.0N1.5N2.5N3.5N6.0N10.0口径DN(mm)2020202020253240过载流量qmax(m3/h)0.61.22.03.05.07.012.020.0常用流量qp(m3/h)0.30.61.01.52.53.56.010.0最小流量qmin(L/h)66/1210/2015/3025/5035/7060/120100/200流量代号N15N25N40N60N100N150N250口径DN(mm)506580100125150200过载流量qmax(m3/h)305080120200300500常用流量qp(m3/h)15254060100150250最小流量qmin(m3/h)0.15/0.30.25/0.50.4/0.80.6/1.21/21.5/3.02.5/52.23流量范围三、主要参数及技术指标口径20～200mm环境温度0～+55℃储存温度-20～+70℃环境湿度<80%RH环境等级EN1434／CJ128A级准确度等级EN1434／CJ1282级电子计算器外壳防护等级IP65压力损失<25kPa/qp最大工作压力1.6MPa启始计量温差0.25K(出厂默认值：0.3K)温度范围2～95℃温差范围2～75K温度分辨率0.01℃工作电压3.65VDC电池寿命6年以上安装方式水平或垂直安装（详见安装说明）热（冷）载体水超声波传感器的距离65mm温度传感器PT1000铂电阻直管段前直管段长度＞10D，后直管段长度＞5D（D为管径的公称通径）通信接口M-BUS和光电读头（定货时说明）四、显示功能4.1LCD可显示内容见下图:图形字符LCD（M60557）4.2显示内容连续按下按键时间超过1秒，显示会在当前值、分月值和其它信息之间跳转。如果按压时间不超过1秒即松开按键，显示会在()当前值、()分月值和()其它信息内部循环。4.3显示单位本产品显示单位和计量单位标准产品的能量单位为KWH、流量单位为M3。如需其他计量单位需要，请在定货中说明。4.4显示和按键其他说明4.4.1“月计费日期”显示内容为“PD=XX”，XX代表本月累计数据截止日期；出厂默认“31”号。表示在每月的31日0点0分保存该月能量记录，并开始下一个月的能量记录。4.4.2历史分月记录总共18条，如果不足18条，则只显示已经有的记录。4.4.3“累计工作小时”单位显示“h”，单位是小时；4.4.4“软件和协议版本号”显示“VEr.X.XX.X”,前一个代表软件版本号，后一个代表通信协议版本号。4.4.5“出厂编号”代表本机的物理地址编号，必须与外贴编号相同。“出厂编号”是唯一的，由厂家出厂时设定。在M-BUS系统中也作为通信的唯一地址标识。4.4.6“电池电压”显示内容为“VCC=X.XX”，单位无显示，默认单位为伏特；当电池电压低于2.9±0.1V时，会在非电池电压显示状态，显示“”，以提示电池电压不够。4.4.7故障信息“故障记录信息”中如果该故障没有解除，则截止时间显示为“00-00-00”，表示故障没有解除。如果故障记录不满4条，则只显示已经存在的故障记录。故障信息列表：故障信息故障信息解释IN—CLOSE入水温度传感器短路IN—OPEN入水温度传感器开路OU—CLOSE回水温度传感器短路OU—OPEN回水温度传感器开路FL-OPEN流量传感器故障（有空气或未在液体环境中,或流量计装反，注意进水方向）COD=XXXX故障记录出现错误，“XXXX”代表错误代码4.6图形字符LCD(M60557)菜单使用说明：五、安装及注意事项5....
