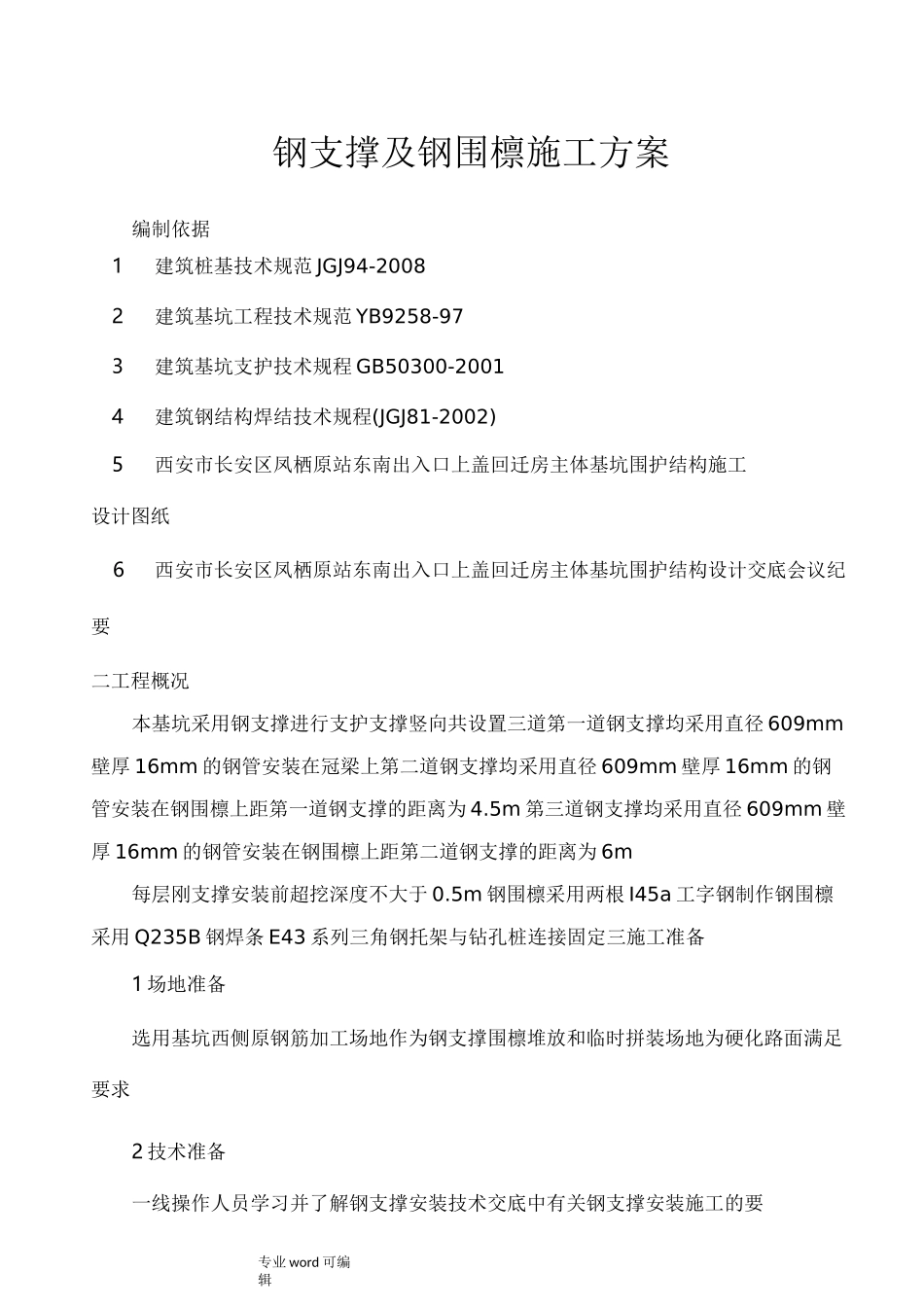

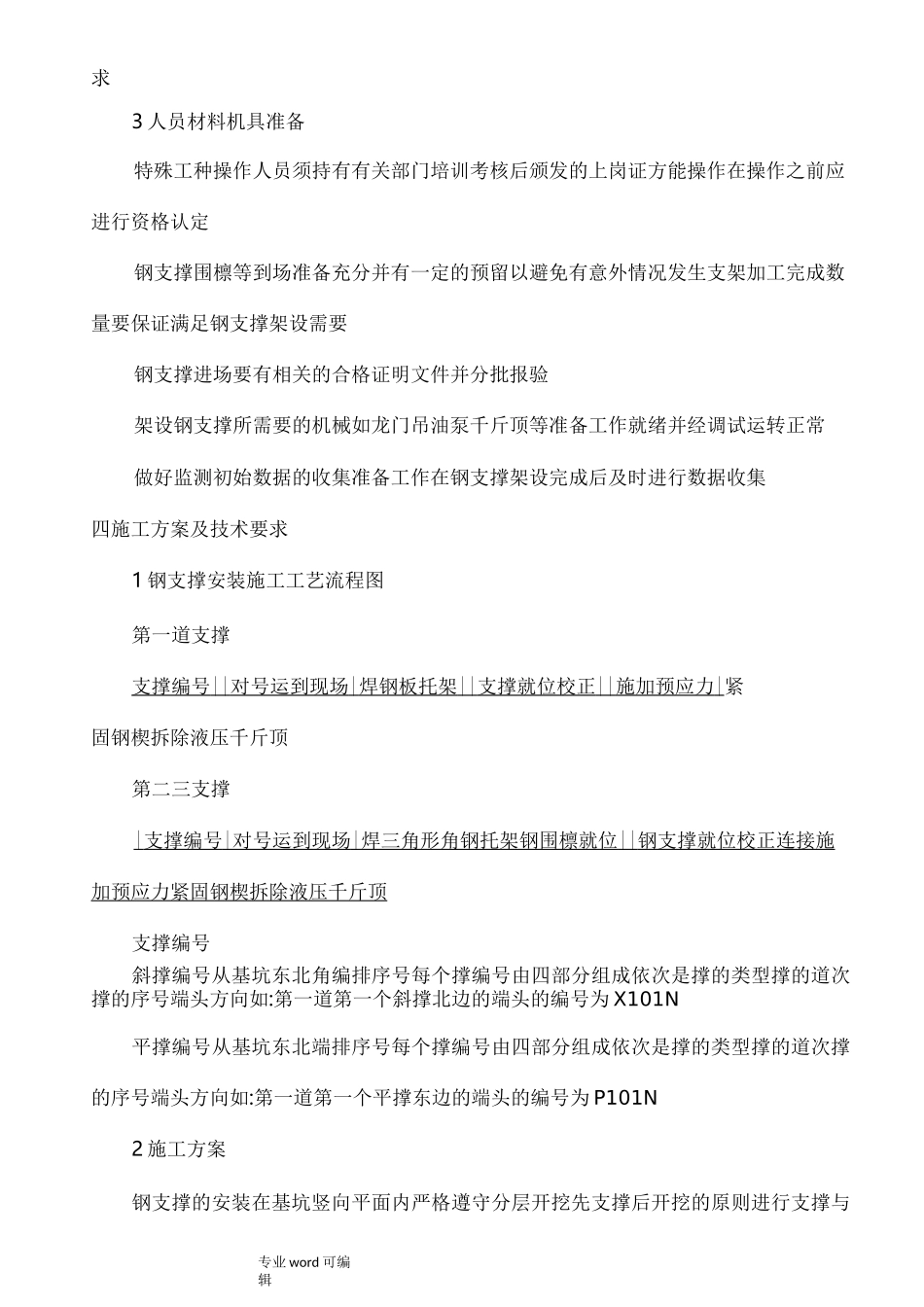

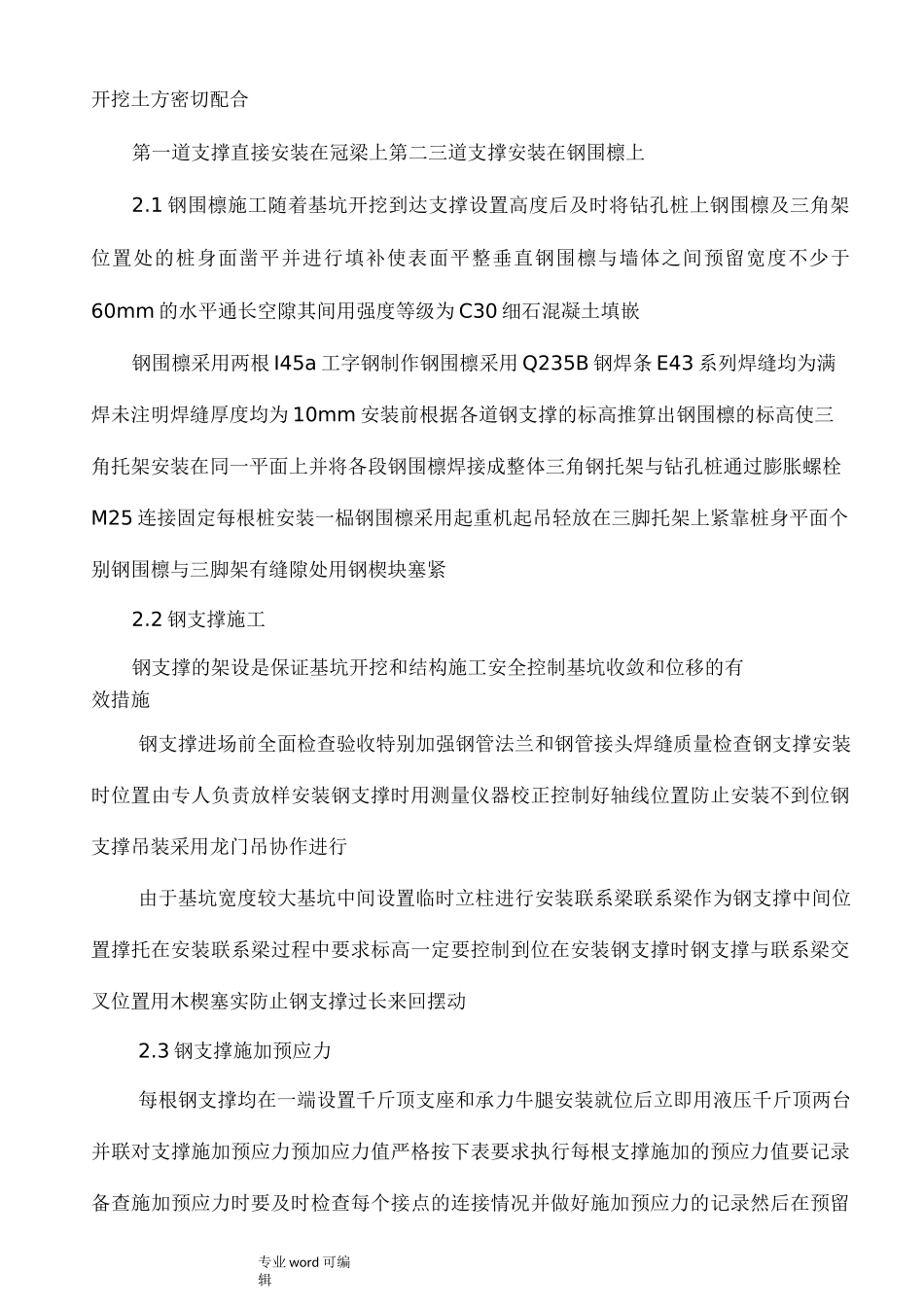

专业word可编辑钢支撑及钢围檩施工方案编制依据1建筑桩基技术规范JGJ94-20082建筑基坑工程技术规范YB9258-973建筑基坑支护技术规程GB50300-20014建筑钢结构焊结技术规程(JGJ81-2002)5西安市长安区凤栖原站东南出入口上盖回迁房主体基坑围护结构施工设计图纸6西安市长安区凤栖原站东南出入口上盖回迁房主体基坑围护结构设计交底会议纪要二工程概况本基坑采用钢支撑进行支护支撑竖向共设置三道第一道钢支撑均采用直径609mm壁厚16mm的钢管安装在冠梁上第二道钢支撑均采用直径609mm壁厚16mm的钢管安装在钢围檩上距第一道钢支撑的距离为4.5m第三道钢支撑均采用直径609mm壁厚16mm的钢管安装在钢围檩上距第二道钢支撑的距离为6m每层刚支撑安装前超挖深度不大于0.5m钢围檩采用两根I45a工字钢制作钢围檩采用Q235B钢焊条E43系列三角钢托架与钻孔桩连接固定三施工准备1场地准备选用基坑西侧原钢筋加工场地作为钢支撑围檩堆放和临时拼装场地为硬化路面满足要求2技术准备一线操作人员学习并了解钢支撑安装技术交底中有关钢支撑安装施工的要专业word可编辑求3人员材料机具准备特殊工种操作人员须持有有关部门培训考核后颁发的上岗证方能操作在操作之前应进行资格认定钢支撑围檩等到场准备充分并有一定的预留以避免有意外情况发生支架加工完成数量要保证满足钢支撑架设需要钢支撑进场要有相关的合格证明文件并分批报验架设钢支撑所需要的机械如龙门吊油泵千斤顶等准备工作就绪并经调试运转正常做好监测初始数据的收集准备工作在钢支撑架设完成后及时进行数据收集四施工方案及技术要求1钢支撑安装施工工艺流程图第一道支撑支撑编号||对号运到现场|焊钢板托架||支撑就位校正||施加预应力|紧固钢楔拆除液压千斤顶第二三支撑|支撑编号|对号运到现场|焊三角形角钢托架钢围檩就位||钢支撑就位校正连接施加预应力紧固钢楔拆除液压千斤顶支撑编号斜撑编号从基坑东北角编排序号每个撑编号由四部分组成依次是撑的类型撑的道次撑的序号端头方向如:第一道第一个斜撑北边的端头的编号为X101N平撑编号从基坑东北端排序号每个撑编号由四部分组成依次是撑的类型撑的道次撑的序号端头方向如:第一道第一个平撑东边的端头的编号为P101N2施工方案钢支撑的安装在基坑竖向平面内严格遵守分层开挖先支撑后开挖的原则进行支撑与专业word可编辑开挖土方密切配合第一道支撑直接安装在冠梁上第二三道支撑安装在钢围檩上2.1钢围檩施工随着基坑开挖到达支撑设置高度后及时将钻孔桩上钢围檩及三角架位置处的桩身面凿平并进行填补使表面平整垂直钢围檩与墙体之间预留宽度不少于60mm的水平通长空隙其间用强度等级为C30细石混凝土填嵌钢围檩采用两根I45a工字钢制作钢围檩采用Q235B钢焊条E43系列焊缝均为满焊未注明焊缝厚度均为10mm安装前根据各道钢支撑的标高推算出钢围檩的标高使三角托架安装在同一平面上并将各段钢围檩焊接成整体三角钢托架与钻孔桩通过膨胀螺栓M25连接固定每根桩安装一榀钢围檩采用起重机起吊轻放在三脚托架上紧靠桩身平面个别钢围檩与三脚架有缝隙处用钢楔块塞紧2.2钢支撑施工钢支撑的架设是保证基坑开挖和结构施工安全控制基坑收敛和位移的有效措施钢支撑进场前全面检查验收特别加强钢管法兰和钢管接头焊缝质量检查钢支撑安装时位置由专人负责放样安装钢支撑时用测量仪器校正控制好轴线位置防止安装不到位钢支撑吊装采用龙门吊协作进行由于基坑宽度较大基坑中间设置临时立柱进行安装联系梁联系梁作为钢支撑中间位置撑托在安装联系梁过程中要求标高一定要控制到位在安装钢支撑时钢支撑与联系梁交叉位置用木楔塞实防止钢支撑过长来回摆动2.3钢支撑施加预应力每根钢支撑均在一端设置千斤顶支座和承力牛腿安装就位后立即用液压千斤顶两台并联对支撑施加预应力预加应力值严格按下表要求执行每根支撑施加的预应力值要记录备查施加预应力时要及时检查每个接点的连接情况并做好施加预应力的记录然后在预留专业word可编辑的活络端管槽加钢楔楔紧最后放松并移走千斤顶钢支撑安装后加强钢管挠度及应力量测以确保施工安全和周边环境的稳定钢支撑预加轴力及设计轴力统计表支撑预加轴力值(KN)/计算轴力值(KN)北端头斜撑北端标...
