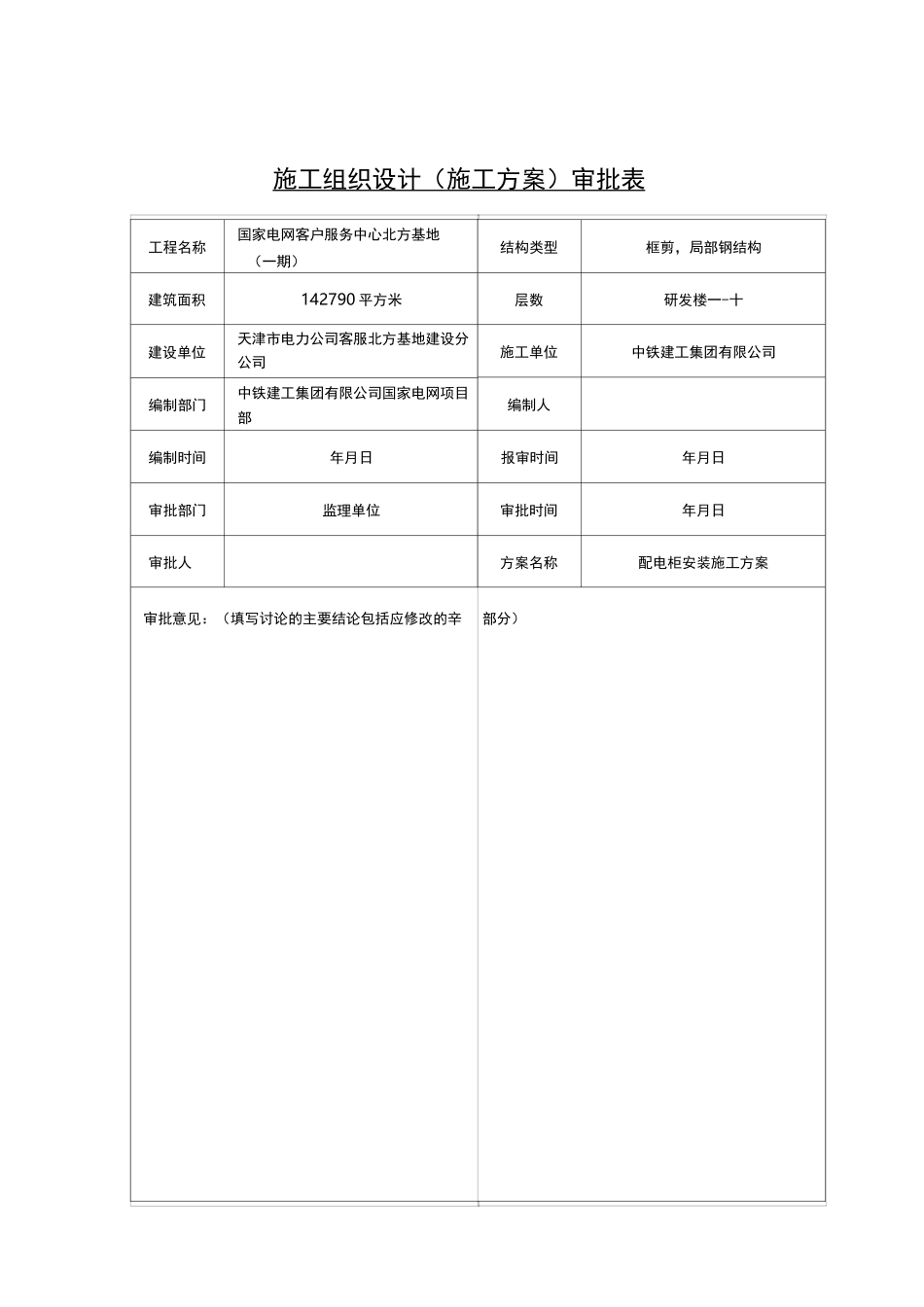

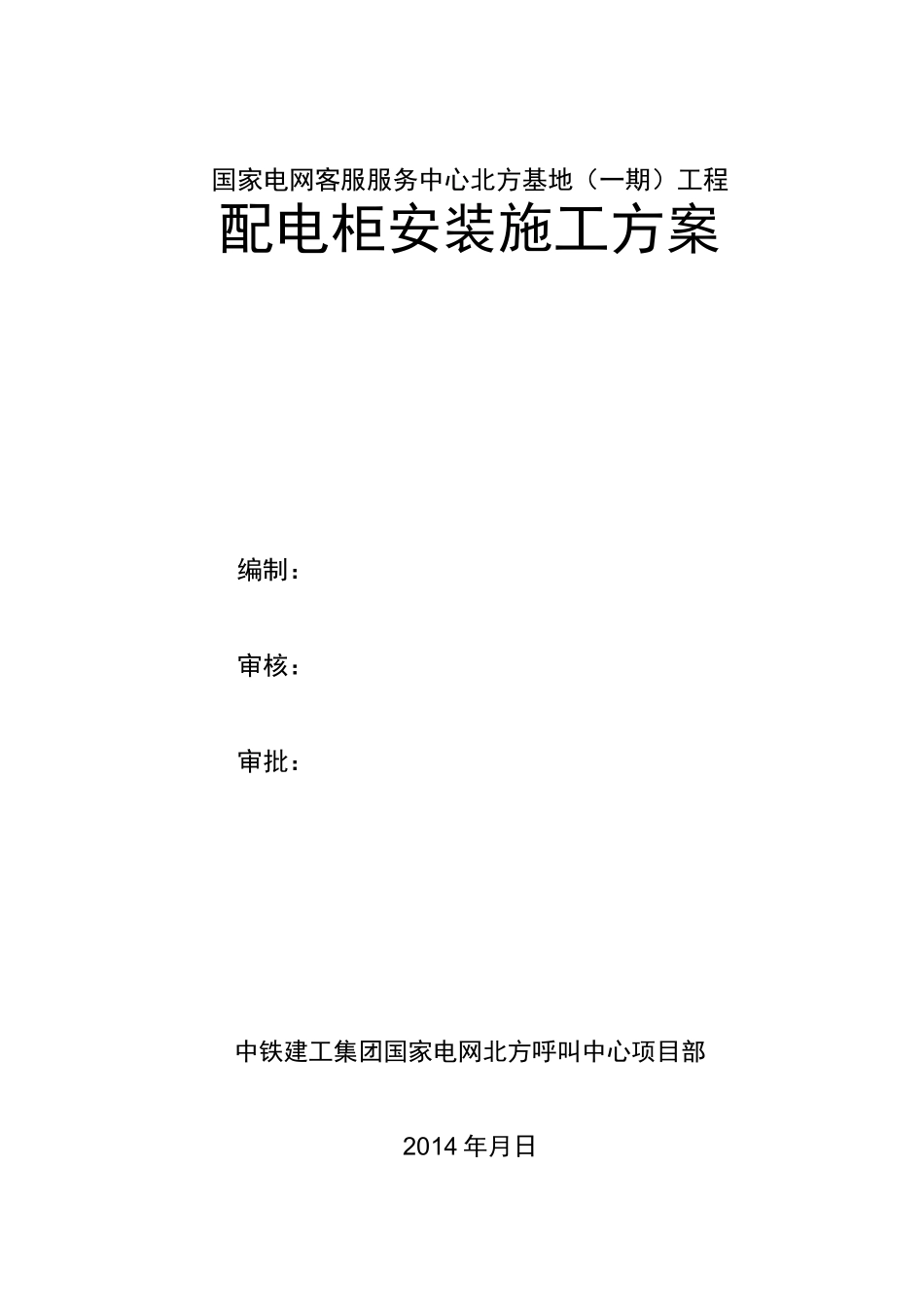

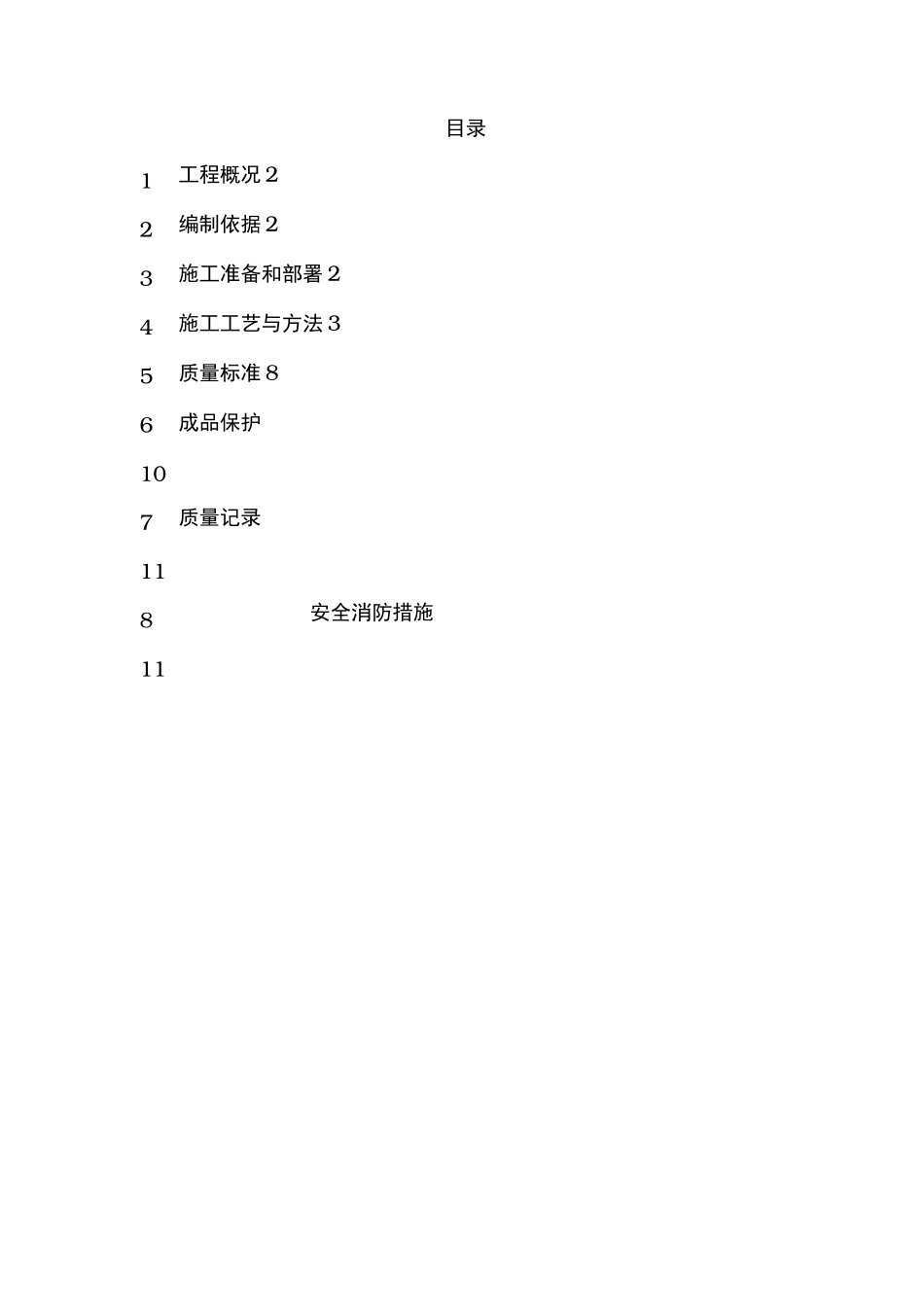

国家电网客服服务中心北方基地（一期）工程配电柜安装施工方案编制：审核：审批：中铁建工集团国家电网北方呼叫中心项目部2014年月日施工组织设计（施工方案）审批表工程名称国家电网客户服务中心北方基地（一期）建筑面积142790平方米建设单位天津市电力公司客服北方基地建设分公司编制部门中铁建工集团有限公司国家电网项目部编制时间年月日审批部门监理单位审批人审批意见：（填写讨论的主要结论包括应修改的辛结构类型框剪，局部钢结构层数研发楼一-十施工单位中铁建工集团有限公司编制人报审时间年月日审批时间年月日方案名称配电柜安装施工方案部分）目录工程概况2编制依据2施工准备和部署2施工工艺与方法3质量标准8成品保护质量记录安全消防措施12345610711811成套配电柜安装方案1工程概况本方案属国家电网客户服务中心北方基地一期工程低压配电箱、柜安装施工方案。配电柜总共689台。所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。配电柜采取落地式安装或挂墙安装2编制依据2.1上海同济大学设计院绘制的电气施工图。2.2电气装置安装施工及验收规范。2.3《建筑电气通用图籍》（92DQ3）。2.4《建筑电气安装分项工程施工工艺标准》。3施工准备和部署3.1施工准备3.1.1材料要求：3.1.1.1配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。3.1.1.2镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。3.1.1.3绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。3.1.1.4基础槽钢用10#槽钢。3.1.2主要机具：3.1.2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。3.1.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。3.1.2.3台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。3.1.3作业条件：3.1.3.1随土建结构预留好配电柜基础安装位置。3.1.3.2预埋铁架或螺栓时，墙体结构应弹出施工水平线。3.1.3.3安装配电柜时，抹灰、喷浆及油漆应全部完成。3.2施工部署地下室、研发楼一-四低压配电箱、柜安装由北区水电安装施工，研发楼五-十低压配电箱、柜安装由南区水电安装施工。4施工工艺与方法4.1.施工程序设备开箱检查f二次搬运f基础型钢制作安装f配电柜体就位f配电柜接线f试验调整f送电试运行。4.2设备开箱检查4.2.1设备和器材到达现场后。安装和建设单位应在规定期限内，共同进行开箱验收检查；包装及密封应良好，制造厂的技术文件应齐。型号、规格应符合设计要求，附件备件齐全。4.2.2配电柜本体外观应无损伤及变形，油漆完整无损。配电柜内部电器装置及元件、绝缘瓷件齐全、无损伤及裂纹等缺陷。4.3配电柜二次搬运配电柜吊装时，柜体上有吊环时，吊索应穿过吊环；无吊环时，吊索应挂在四角主要承力结构处，不得将吊索挂在设备部件上吊装。吊索的绳长度应一致，以防受力不均，柜体变形或损坏部件。在搬运过程中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。4.4基础型钢制作安装4.4.1配电柜在室内的位置原则上是按图施工，如图纸无明确规定时，应按下列位置施工：低压配电屏离墙安装时距墙体不应小于0.8米，低压配电屏靠墙安装时距墙体不应小于0.05米；巡视通道宽不应小于1.5米。配电柜需要安装在基础型钢上，型钢选用10号槽钢。4.4.2基础型钢制作好后，应按图纸所标位置或有关规定，配合土建工程进行预埋。4.4.3安装基础型钢时，应用水平尺找正、找平。基础型钢安装的不平直度及水平度，每米长度应小于1mm，全长时应小于5mm;基础型钢的位置偏差及不平型度在全长时，均应小于5mm。基础型钢顶部宜高出室内摸平地面10mm。4.5基础型钢接地埋设的配电柜的基础型钢应做良好的接地。一般用40*4镀锌扁钢在基础型钢的两端分别与接地网进行焊接，焊接面为扁钢宽度的2倍。4.6配电柜安装4.6.1配电柜组立配电柜与基础型钢采取螺栓固...
