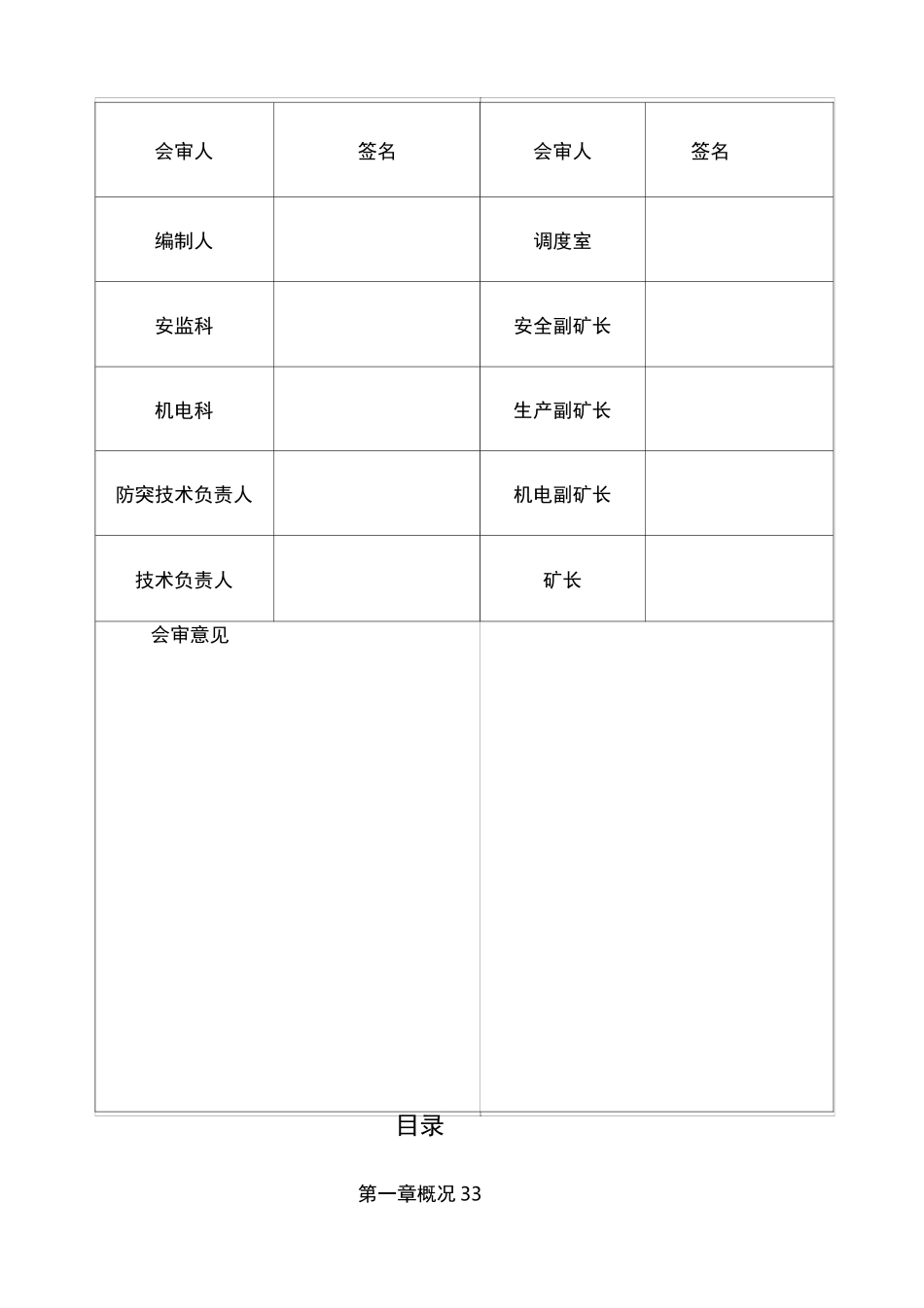

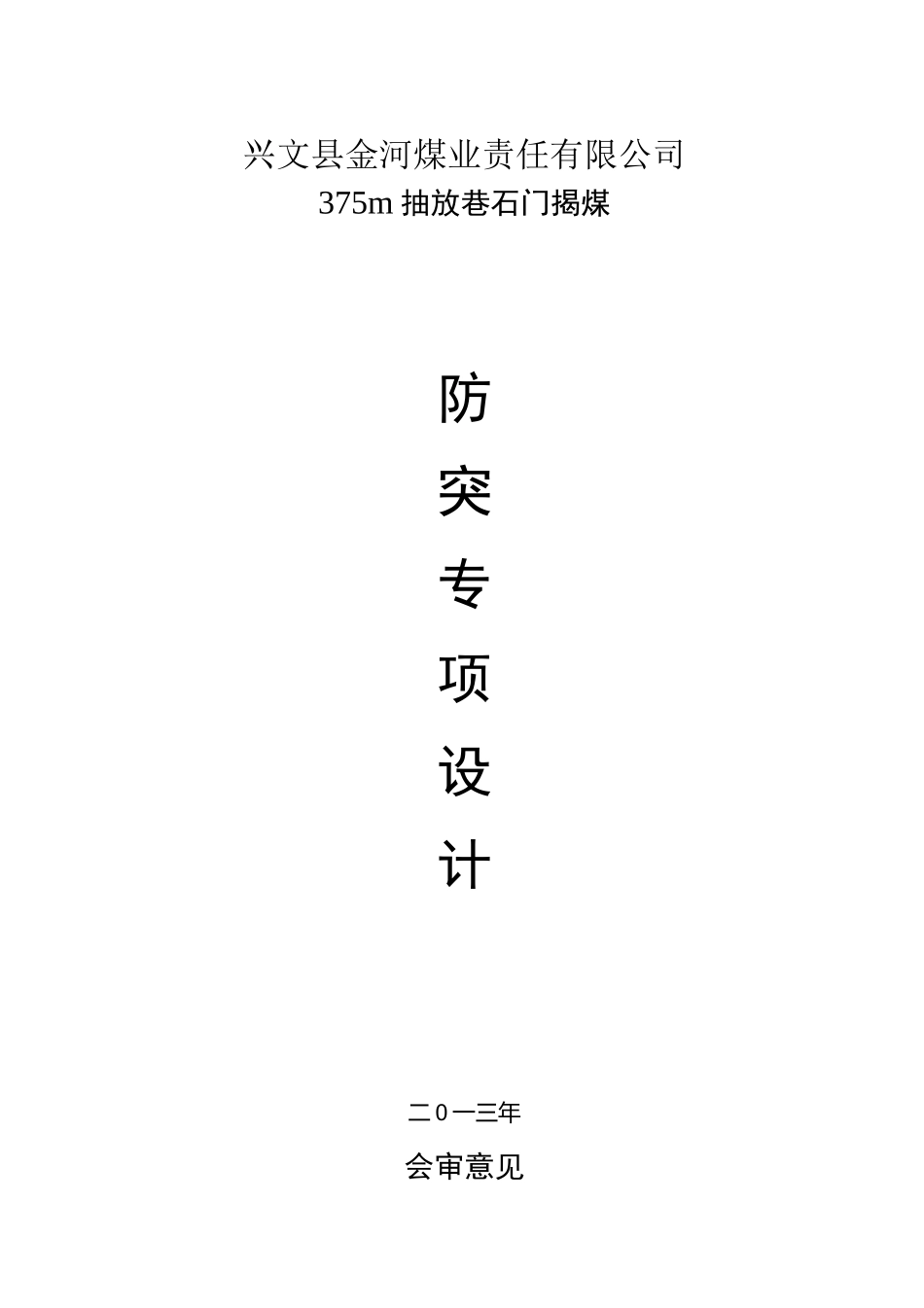

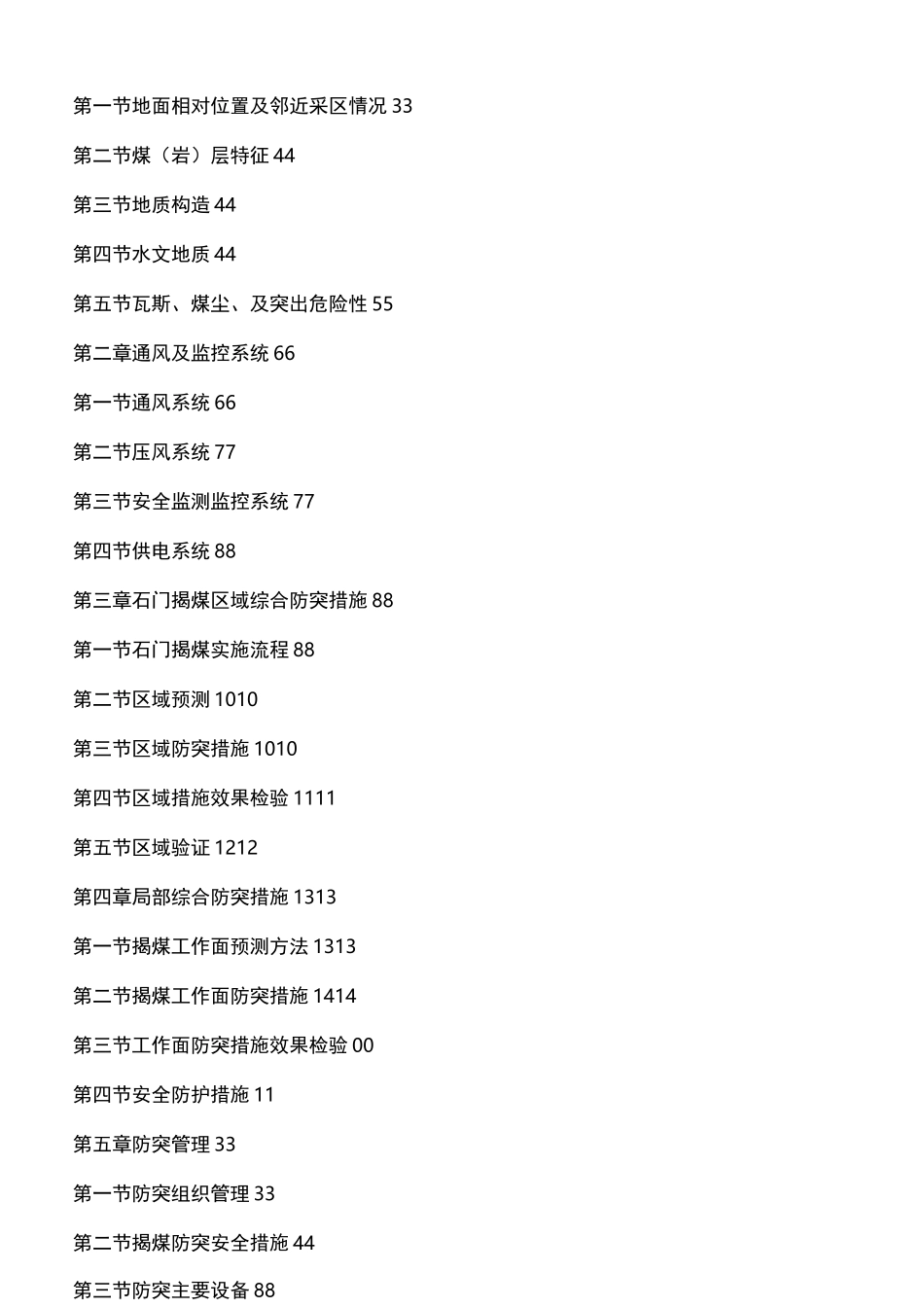

兴文县金河煤业责任有限公司375m抽放巷石门揭煤防突专项设计二0一三年会审意见会审人签名编制人安监科机电科防突技术负责人技术负责人会审意见会审人签名调度室安全副矿长生产副矿长机电副矿长矿长目录第一章概况33第一节地面相对位置及邻近采区情况33第二节煤（岩）层特征44第三节地质构造44第四节水文地质44第五节瓦斯、煤尘、及突出危险性55第二章通风及监控系统66第一节通风系统66第二节压风系统77第三节安全监测监控系统77第四节供电系统88第三章石门揭煤区域综合防突措施88第一节石门揭煤实施流程88第二节区域预测1010第三节区域防突措施1010第四节区域措施效果检验1111第五节区域验证1212第四章局部综合防突措施1313第一节揭煤工作面预测方法1313第二节揭煤工作面防突措施1414第三节工作面防突措施效果检验00第四节安全防护措施11第五章防突管理33第一节防突组织管理33第二节揭煤防突安全措施44第三节防突主要设备88第四节避灾线路99附图：1.通风系统及避灾路线示意图2.区域检验孔布置图3.预测（检验）孔布置图4.瓦斯排放孔布置图第一章概况第一节地面相对位置及邻近采区情况一、地面相对位置该系统巷道相对应地面为大园顶以东山脊东面斜坡一带（西高东低）；巷道距地表埋深300m，为一小型背斜构造，位于背斜轴东翼。二、相邻采区情况巷道掘进层位全范围均为实体煤岩层，东翼330m处为K5煤层回风上山,上方100m处为+410mK5回风巷;下部102m处为+330mK5瓦斯抽放巷，西翼+230m处为矿井田边界，其上部是k6煤层，均未布置回采巷道。第二节煤（岩）层特征井田含煤地层为二叠系上统龙潭组，厚90〜105m，含煤10余层，其中可采及局部可采煤层3层，自上而下为：K煤层（大汉炭或高炭）：位于煤系顶部，上距长兴灰岩6.0〜9.4m，煤层6厚1.0〜2.36m，平均厚1.91m，全区可采。煤层结构简单，局部含1〜2层粘土岩或炭质泥岩夹矸，夹矸单层厚0.02〜0.15m，煤层顶、底板均为粉砂质泥岩或泥岩、细砂岩，有时直接底板为粘土岩。泥岩细砂岩为较稳固岩石，粘土岩具弱膨胀性，易底鼓，遇水尤为严重。K煤层（小汉炭）：上距k煤层6.0〜10.0m，煤层厚约0.8m，局部可采。56K煤层（细花炭）位于煤系底部，其下为黄铁矿层，厚约0.9m,结构复杂，1局部可采。按“采矿许可证”规定，煤矿只开采K煤层。6煤层综合柱状图见附图一。第三节地质构造巷道掘进范围内无大的地质构造。根据已掘的K5瓦斯抽放巷及K5回风上山地质资料反映，在巷道掘进范围内无大型地质变化,巷道在掘进过程中，不会遇到大的地质变化，但不排除遇到小的褶皱等地质构造，故在巷道掘进时应加强现场管理及先探后掘的措施。第四节水文地质巷道位于K煤层底板内，即含水性较弱的长兴灰岩下方，由于其与长兴灰6岩间多为粘土岩及砂岩,易吸附涌水，总体造成煤岩层干燥成粉率高；根据原来已掘的同层位巷道反映，在K5煤层内有少量的含水，故在巷道掘进时顶底板可能出现少量淋水、积水现象,掘进时应防止其对巷道施工、巷道工程质量和文明生产的影响。第五节瓦斯、煤尘、及突出危险性一、瓦斯参数矿井2009年委托中国矿业大学矿山开采与安全教育部重点实验室对矿井煤层瓦斯参数进行了测定,K6煤层瓦斯参数如下表：表1-1金河矿K煤层瓦斯参数测试结果汇总表6煤层编号相对瓦斯压力/MPa煤体坚固系数f值瓦斯放散初速度△p/mmHgK值瓦斯吸附常a/m3/1b/MPa-1K6煤层1.350.2428.95120.6327.9331.166孔隙率/%孔隙体积/ml/g透气性系数/m2/（MPa2.d）钻孔瓦斯流量衰减系数/d-1煤的破坏类型瓦斯含量/m3/16.660.05002.990.0428W类13.23二、煤尘爆炸性根据2004年对K6煤层采样送四川省煤炭产品质量监督检验站检验，煤尘无爆炸性。三、煤炭自燃发火倾向性根据2004年对K煤层采样送四川省煤炭产品质量监督检验站检验，K煤66层自燃倾向性为三级，不易自燃。四、煤与瓦斯突出危险性矿井2012年瓦斯等级鉴定结果绝对瓦斯涌出量为7.913m3/min，相对瓦斯涌出量为43.83m3/1,绝对二氧化碳涌出量为1.806m3/min，相对二氧化碳涌出量为10m3/1。鉴定结果为煤与瓦斯突出矿井。矿井该309采区+260m水平于2008年9月5日曾发生煤与瓦斯突出重大事故，突出煤量1000吨，瓦斯涌出量10万立方。第二章通风...
