带传动的滑动与效率试验VIP免费

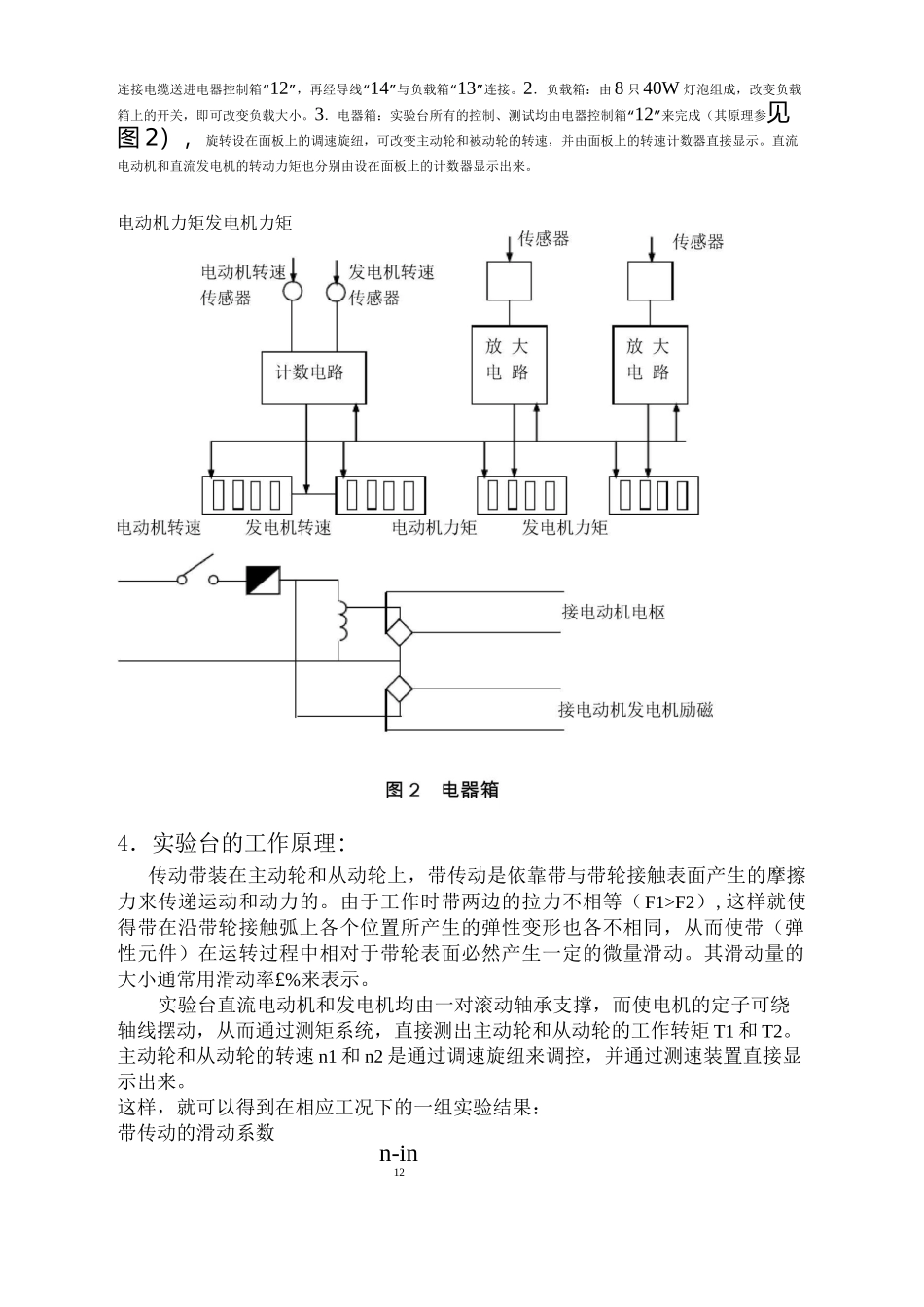

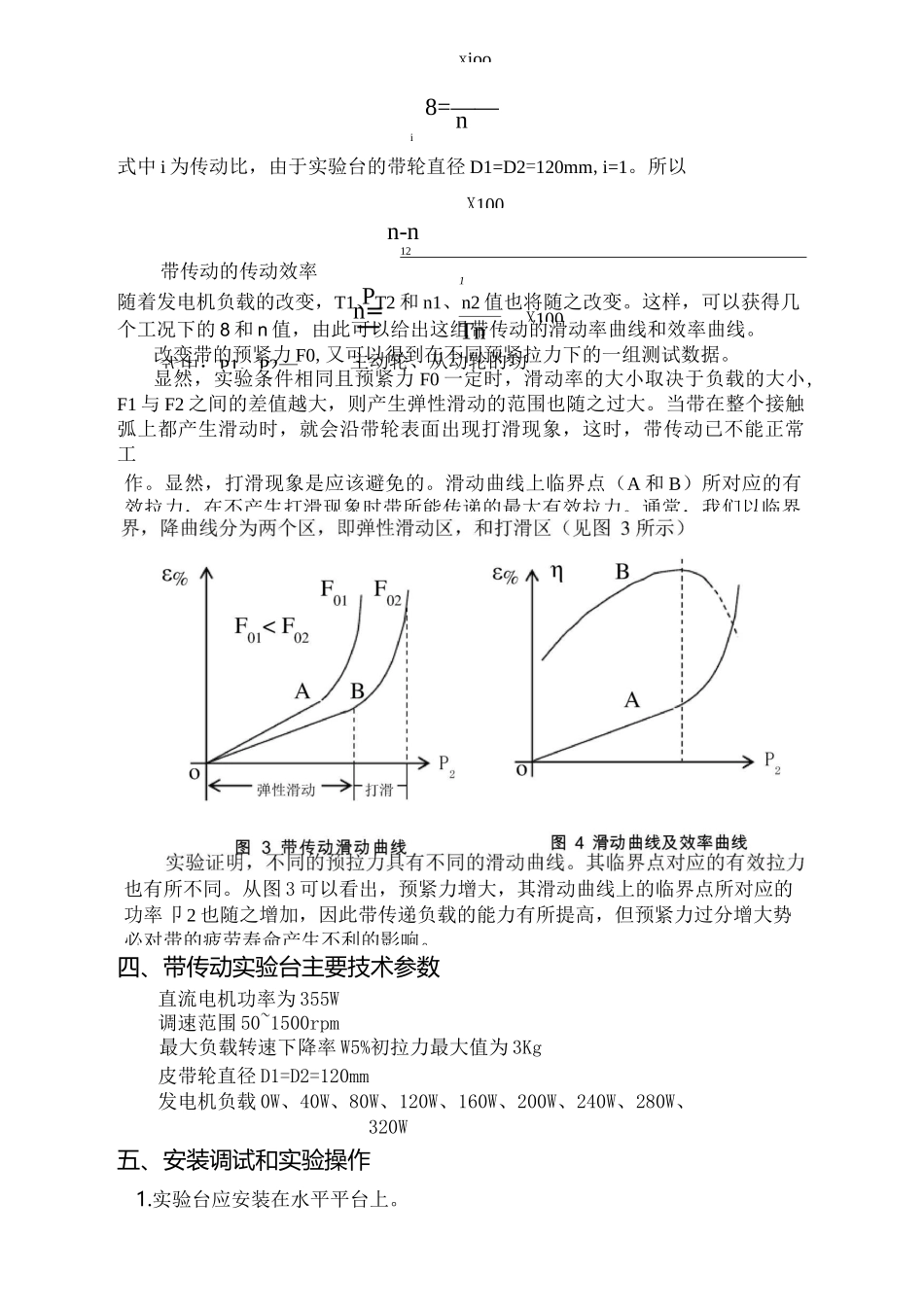

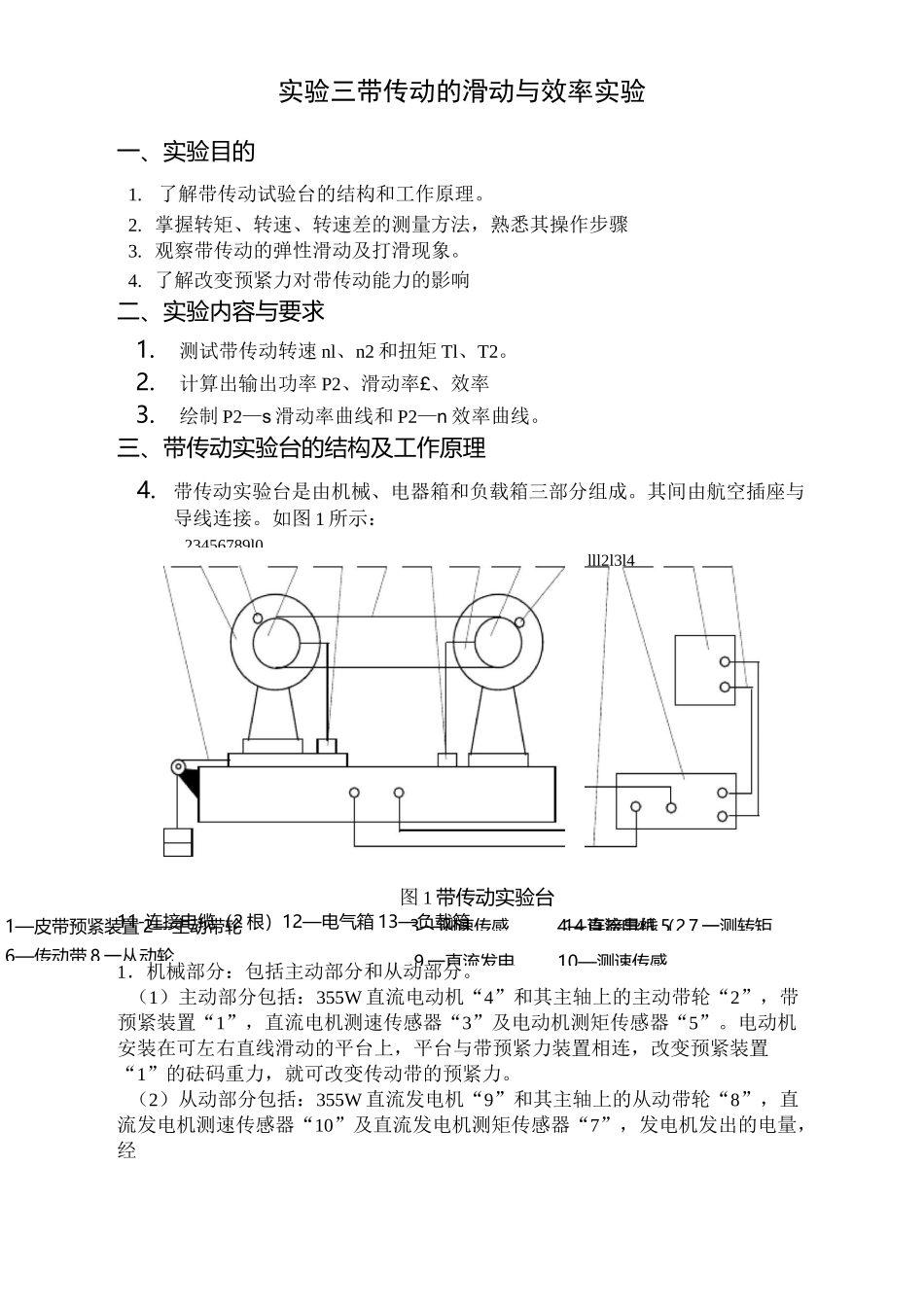

1—皮带预紧装置2—主动带轮6—传动带8一从动轮3—测速传感9一直流发电4—直流电机5、7一测转矩10—测速传感14连接导线（2实验三带传动的滑动与效率实验一、实验目的1.了解带传动试验台的结构和工作原理。2.掌握转矩、转速、转速差的测量方法，熟悉其操作步骤3.观察带传动的弹性滑动及打滑现象。4.了解改变预紧力对带传动能力的影响二、实验内容与要求1.测试带传动转速nl、n2和扭矩Tl、T2。2.计算出输出功率P2、滑动率£、效率3.绘制P2—s滑动率曲线和P2—n效率曲线。三、带传动实验台的结构及工作原理4.带传动实验台是由机械、电器箱和负载箱三部分组成。其间由航空插座与导线连接。如图1所示：图1带传动实验台11-连接电缆（2根）12—电气箱13—负载箱1．机械部分：包括主动部分和从动部分。（1）主动部分包括：355W直流电动机“4”和其主轴上的主动带轮“2”，带预紧装置“1”，直流电机测速传感器“3”及电动机测矩传感器“5”。电动机安装在可左右直线滑动的平台上，平台与带预紧力装置相连，改变预紧装置“1”的砝码重力，就可改变传动带的预紧力。（2）从动部分包括：355W直流发电机“9”和其主轴上的从动带轮“8”，直流发电机测速传感器“10”及直流发电机测矩传感器“7”，发电机发出的电量，经23456789l0lll2l3l4“连接电缆送进电器控制箱12”“，再经导线14”“与负载箱13”连接。2．负载箱：由8只40W灯泡组成，改变负载箱上的开关，即可改变负载大小。3“．电器箱：实验台所有的控制、测试均由电器控制箱12”来完成（其原理参见图2），旋转设在面板上的调速旋纽，可改变主动轮和被动轮的转速，并由面板上的转速计数器直接显示。直流电动机和直流发电机的转动力矩也分别由设在面板上的计数器显示出来。电动机力矩发电机力矩4．实验台的工作原理：传动带装在主动轮和从动轮上，带传动是依靠带与带轮接触表面产生的摩擦力来传递运动和动力的。由于工作时带两边的拉力不相等（F1>F2）,这样就使得带在沿带轮接触弧上各个位置所产生的弹性变形也各不相同，从而使带（弹性元件）在运转过程中相对于带轮表面必然产生一定的微量滑动。其滑动量的大小通常用滑动率£%来表示。实验台直流电动机和发电机均由一对滚动轴承支撑，而使电机的定子可绕轴线摆动，从而通过测矩系统，直接测出主动轮和从动轮的工作转矩T1和T2。主动轮和从动轮的转速n1和n2是通过调速旋纽来调控，并通过测速装置直接显示出来。这样，就可以得到在相应工况下的一组实验结果：带传动的滑动系数n-in12xiooX100带传动的传动效率式中：P1、P2—Pn=一TnX100主动轮、从动轮的功8=——ni式中i为传动比，由于实验台的带轮直径D1=D2=120mm,i=1。所以n-n121随着发电机负载的改变，T1、T2和n1、n2值也将随之改变。这样，可以获得几个工况下的8和n值，由此可以给出这组带传动的滑动率曲线和效率曲线。改变带的预紧力F0,又可以得到在不同预紧拉力下的一组测试数据。显然，实验条件相同且预紧力F0一定时，滑动率的大小取决于负载的大小,F1与F2之间的差值越大，则产生弹性滑动的范围也随之过大。当带在整个接触弧上都产生滑动时，就会沿带轮表面出现打滑现象，这时，带传动已不能正常工四、带传动实验台主要技术参数直流电机功率为355W调速范围50~1500rpm最大负载转速下降率W5%初拉力最大值为3Kg皮带轮直径D1=D2=120mm发电机负载0W、40W、80W、120W、160W、200W、240W、280W、320W五、安装调试和实验操作1.实验台应安装在水平平台上。作。显然，打滑现象是应该避免的。滑动曲线上临界点（A和B）所对应的有效拉力，在不产生打滑现象时带所能传递的最大有效拉力。通常，我们以临界也有所不同。从图3可以看出，预紧力增大，其滑动曲线上的临界点所对应的功率卩2也随之增加，因此带传递负载的能力有所提高，但预紧力过分增大势必对带的疲劳寿命产生不利的影响。2．为了安全，请务必接好地线。3．接通电源前，先将实验台的电源开关置于“关”的位置，检查控制面板上的调速旋钮，应将其逆时针旋转到底，即置于电动机转速为零的位置。4．将传动带套到主动带轮和从动带轮上，轻轻向左拉移电动机，并在预紧装置的砝码盘上加2Kg重量的...
