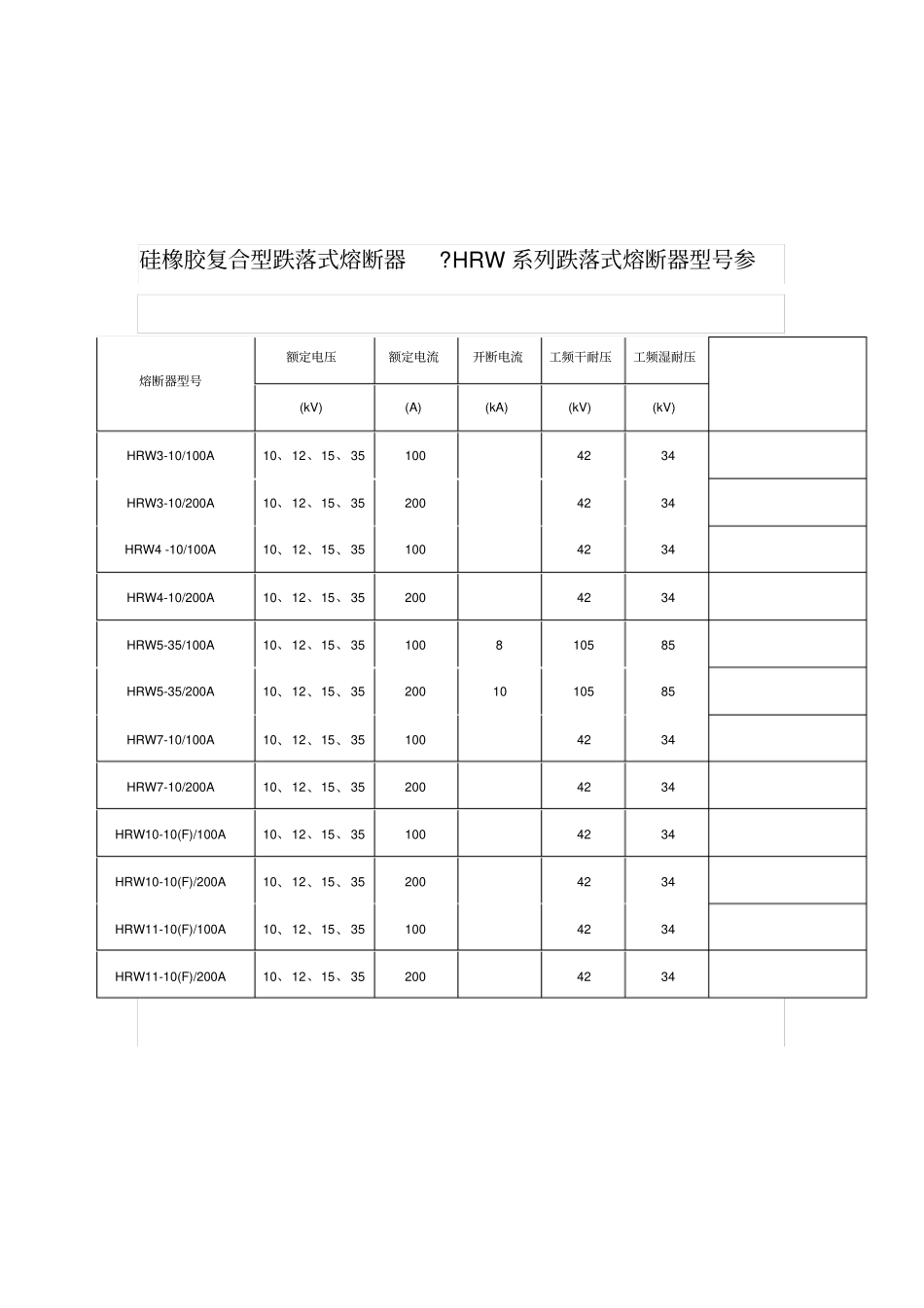

跌落式熔断器的选型和型参数_第2页
2/2
跌落式熔断器的选型和型号参数适用环境:10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险性环境,年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电流两项参数进行,也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的~2倍。此外,应按被保护系统三相短路容量,对所选定的熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限,但必须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大,很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限,造成在熔体熔断时难以灭弧,最终引起熔管烧毁,爆炸等事故。一些供电单位仍处于农网改造高峰,在选用该类熔断器时,必须严把产品质量关,保护合格的设备入网,同时要注意到它的额定断开容量上限值和下限值。陶瓷型跌落式熔断器?RW系列跌落式熔断器型号参数选型跌落式熔断器型号额定电压额定电流开断电流工频干耐压工频湿耐压(kV)(A)(kA)(kV)(kV)RW3-10/100A10、12、15、351004234RW3-10/200A10、12、15、352004234RW4-10/100A10、12、15、351004234RW4-10/200A10、12、15、352004234RW5-35/100A10、12、15、35100810585RW5-35/200A10、12、15、352001010585RW7-10/100A10、12、15、351004234RW7-10/200A10、12、15、352004234RW10-10(F)/100A10、12、15、351004234RW10-10(F)/200A10、12、15、352004234RW11-10(F)/100A10、12、15、351004234RW11-10(F)/200A10、12、15、352004234硅橡胶复合型跌落式熔断器?HRW系列跌落式熔断器型号参熔断器型号额定电压额定电流开断电流工频干耐压工频湿耐压(kV)(A)(kA)(kV)(kV)HRW3-10/100A10、12、15、351004234HRW3-10/200A10、12、15、352004234HRW4-10/100A10、12、15、351004234HRW4-10/200A10、12、15、352004234HRW5-35/100A10、12、15、35100810585HRW5-35/200A10、12、15、352001010585HRW7-10/100A10、12、15、351004234HRW7-10/200A10、12、15、352004234HRW10-10(F)/100A10、12、15、351004234HRW10-10(F)/200A10、12、15、352004234HRW11-10(F)/100A10、12、15、351004234HRW11-10(F)/200A10、12、15、352004234
