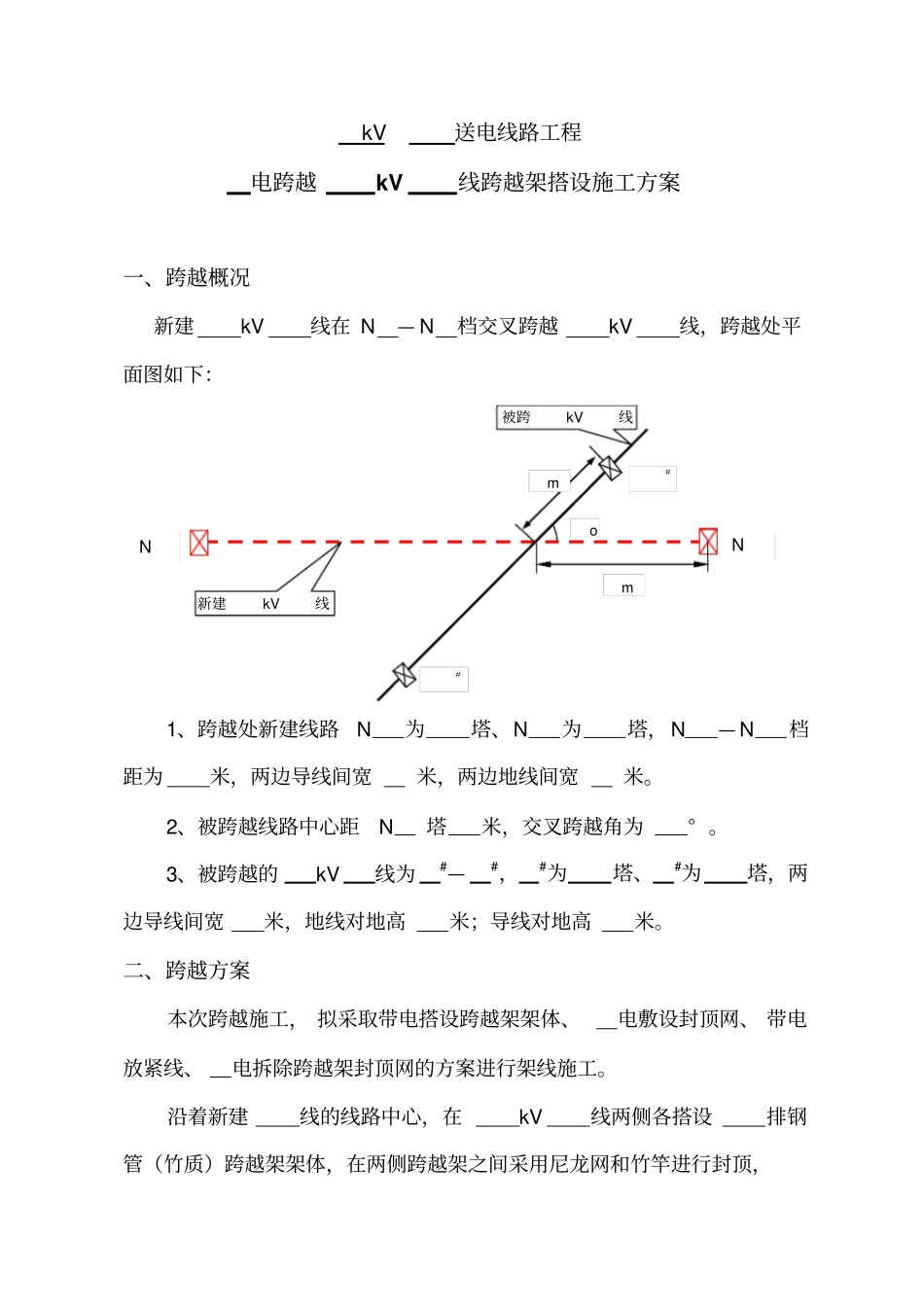

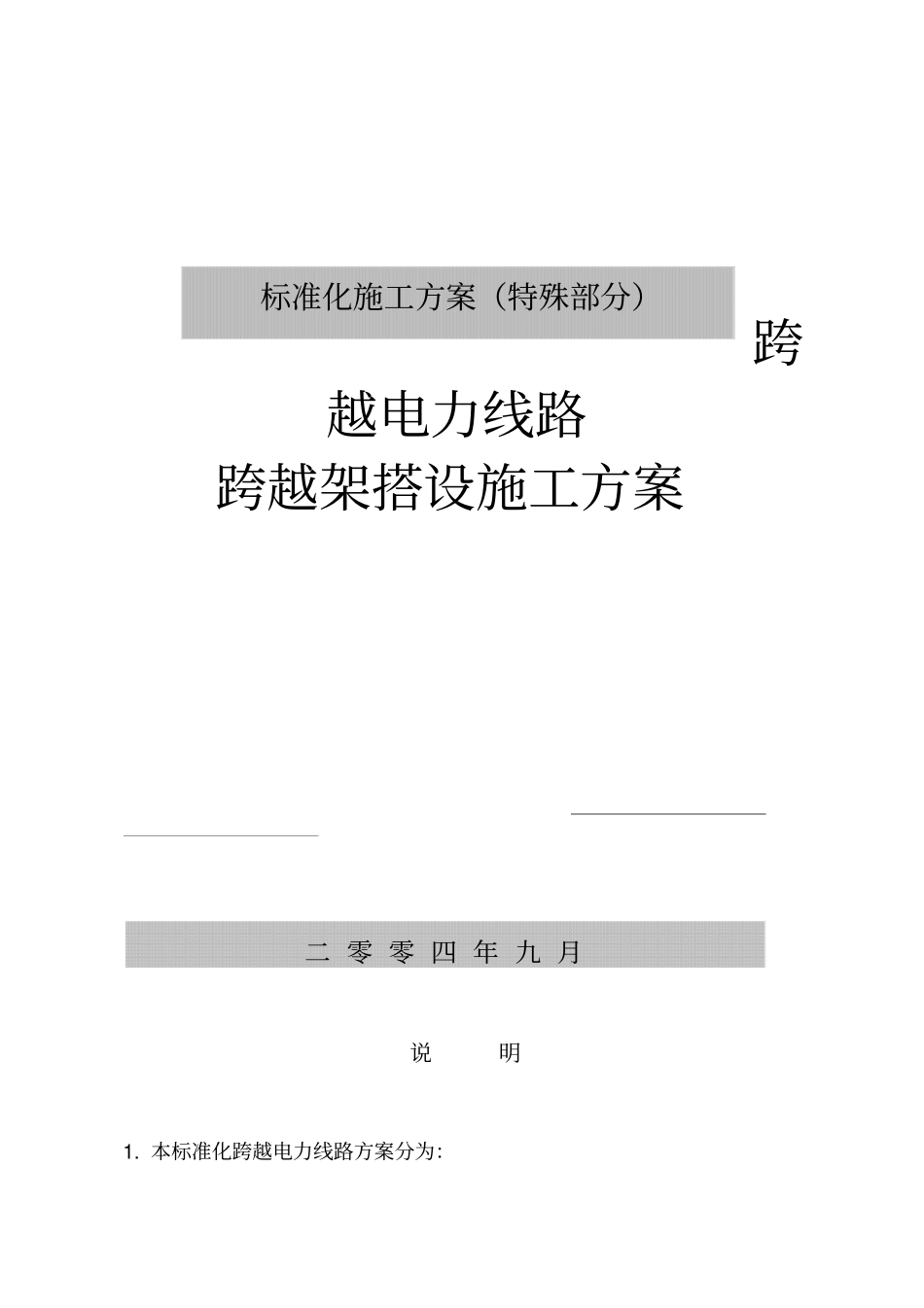

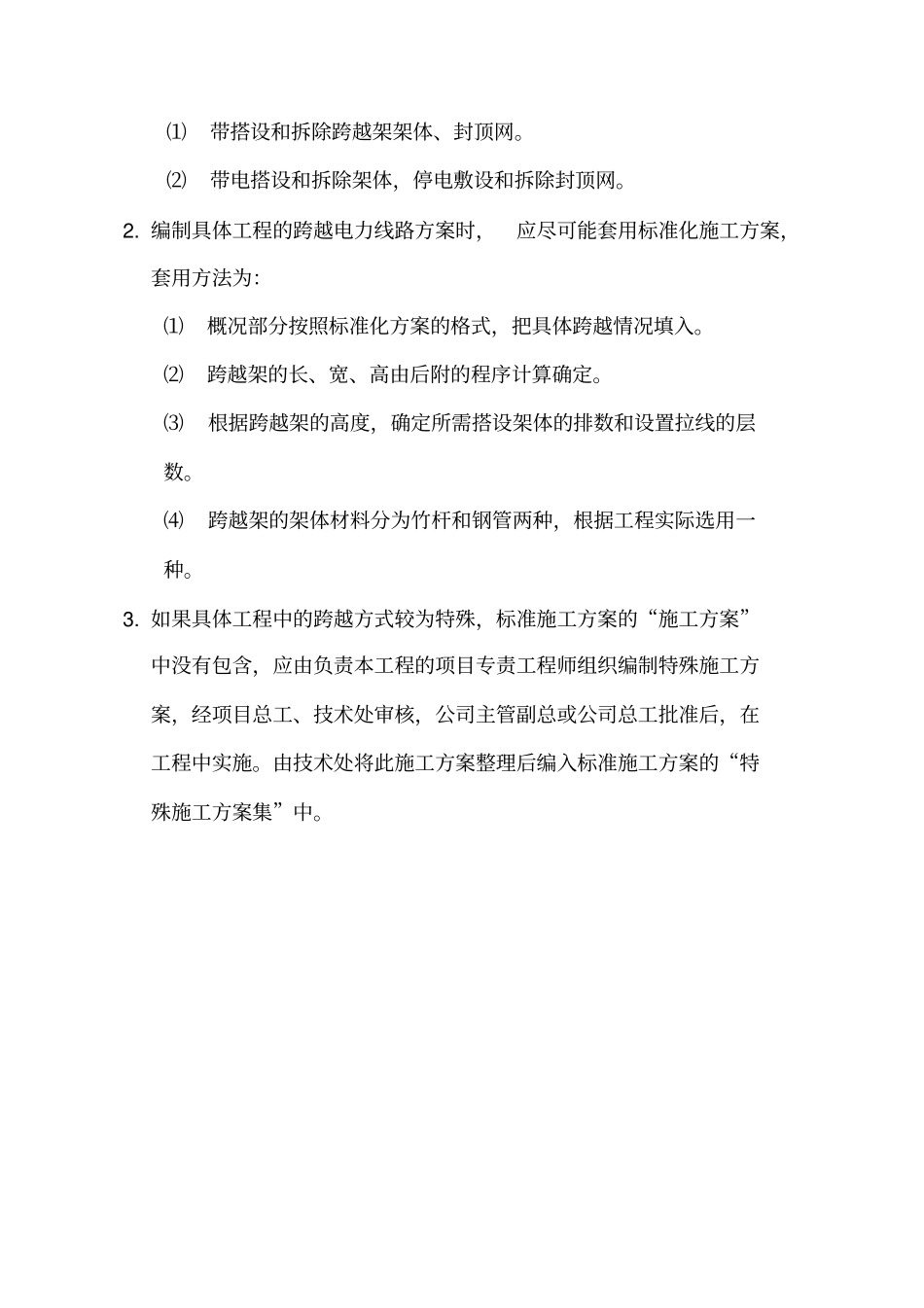

跨越电力线路跨越架搭设施工方案说明1.本标准化跨越电力线路方案分为：标准化施工方案（特殊部分）二零零四年九月⑴带搭设和拆除跨越架架体、封顶网。⑵带电搭设和拆除架体，停电敷设和拆除封顶网。2.编制具体工程的跨越电力线路方案时，应尽可能套用标准化施工方案，套用方法为：⑴概况部分按照标准化方案的格式，把具体跨越情况填入。⑵跨越架的长、宽、高由后附的程序计算确定。⑶根据跨越架的高度，确定所需搭设架体的排数和设置拉线的层数。⑷跨越架的架体材料分为竹杆和钢管两种，根据工程实际选用一种。3.如果具体工程中的跨越方式较为特殊，标准施工方案的“施工方案”中没有包含，应由负责本工程的项目专责工程师组织编制特殊施工方案，经项目总工、技术处审核，公司主管副总或公司总工批准后，在工程中实施。由技术处将此施工方案整理后编入标准施工方案的“特殊施工方案集”中。kV送电线路工程电跨越kV线跨越架搭设施工方案一、跨越概况新建kV线在N—N档交叉跨越kV线，跨越处平面图如下：1、跨越处新建线路N为塔、N为塔，N—N档距为米，两边导线间宽米，两边地线间宽米。2、被跨越线路中心距N塔米，交叉跨越角为°。3、被跨越的kV线为#—#，#为塔、#为塔，两边导线间宽米，地线对地高米；导线对地高米。二、跨越方案本次跨越施工，拟采取带电搭设跨越架架体、电敷设封顶网、带电放紧线、电拆除跨越架封顶网的方案进行架线施工。沿着新建线的线路中心，在kV线两侧各搭设排钢管（竹质）跨越架架体，在两侧跨越架之间采用尼龙网和竹竿进行封顶，NNo新建kV线m＃被跨kV线＃m在跨越架的两侧用钢丝绳打拉线。1、跨越架侧视图注：拉线的设置数量（单层或双层）和跨越架的排数根据跨越架的高度确定。2、跨越架架面结构图（正视图）：mmmmm拉线mmmmmmmmmmm封顶网3、跨越架俯视图注：尼龙网的网格为1m，竹竿间距为2.0m。4、跨越架搭设说明4.1毛竹跨越架⑴对于搭设跨越架所用的竹竿应采用3年生长期以上的。立杆、大横杆、剪刀撑和支杆有效部分的小头直径不得小于75mm。小横杆有效部分的小头直径不得小于90mm；60~90mm的可双杆合并或单杆加密使用。⑵立杆和大横杆应错开搭接，搭接长度不得小于1.5m；绑扎时小头应压在大头上，绑扣不得少于3道。立杆、大横杆、小横杆相交时，应先绑2根、再绑第3根，不得一扣绑3根。⑶跨越架立杆间距不得大于1.5m，大横杆间距不得大于1.2m，小横杆间距不得大于0.75m。4.2钢管跨越架⑴钢管跨越架采用48～51mm的钢管，立杆和大横杆应错开搭接，搭接长度不得小于0.5m。⑵跨越架立杆间距不得大于2.0m，大横杆间距不得大于1.2m，小横拉线地锚线路方向杆间距不得大于1.5m。⑶在带电体侧导线下5米以上的所有横杆和立杆均应采用挂胶耐压绝缘钢管。4.3架体立杆均应垂直埋入坑内，埋深不得小于0.5m，杆坑底部应夯实。遇松土或地面无法挖坑，绑扎扫地杆。4.4跨越架的横杆应与立杆成直角搭设。4.5为了增强跨越架的强度及整体稳定性，最上层横杆应设置为双杆。4.6跨越架两端及每隔6～7根立杆应设置剪刀撑、支杆或拉线，拉线的挂点、支杆或剪刀撑的绑扎点应设在立杆与横杆的交接处，且与地面的夹角不得大于60°。支杆埋入地下深度不得小于0.3m。4.7架体搭好后，按示意图布置拉线，此时拉线应呈松弛状态。拉线所用钢丝绳须采用φ11及以上的钢丝绳；拉线地锚采用1000mm×300mm规格的地锚，有效埋深为米。4.8跨越架的中心应在线路的中心线上，宽度应超出两边导线各m（考虑风偏后）；且架顶两侧应装设外伸羊角，羊角有效宽度2m。三、跨越架封顶网的设置1、封顶网过河所用高强尼龙绳采用φ25的尼龙绳，绑扎竹竿封顶所用尼龙绳采用φ13的尼龙绳；封顶竹竿因需承载大牵绳、导地线的重量，故采用两根直径不小于90mm的竹竿并在一起使用。2、竹竿间距不大于2.0m，尼龙绳间距不得大于1.0m。3、停电封网时⑴封顶网的设置必须在申请停电确认后方可进行。⑵停电确认后，先用110kV（220kV）验电笔进行验电，确无电压后，在被跨线路两端的铁塔上挂设接地线，接地线的挂设顺序为先挂接地端、后挂导线端（拆除时顺序相反）。4、不停电封网时，先办理电力线路第二种工作票，将kV线退出重...
