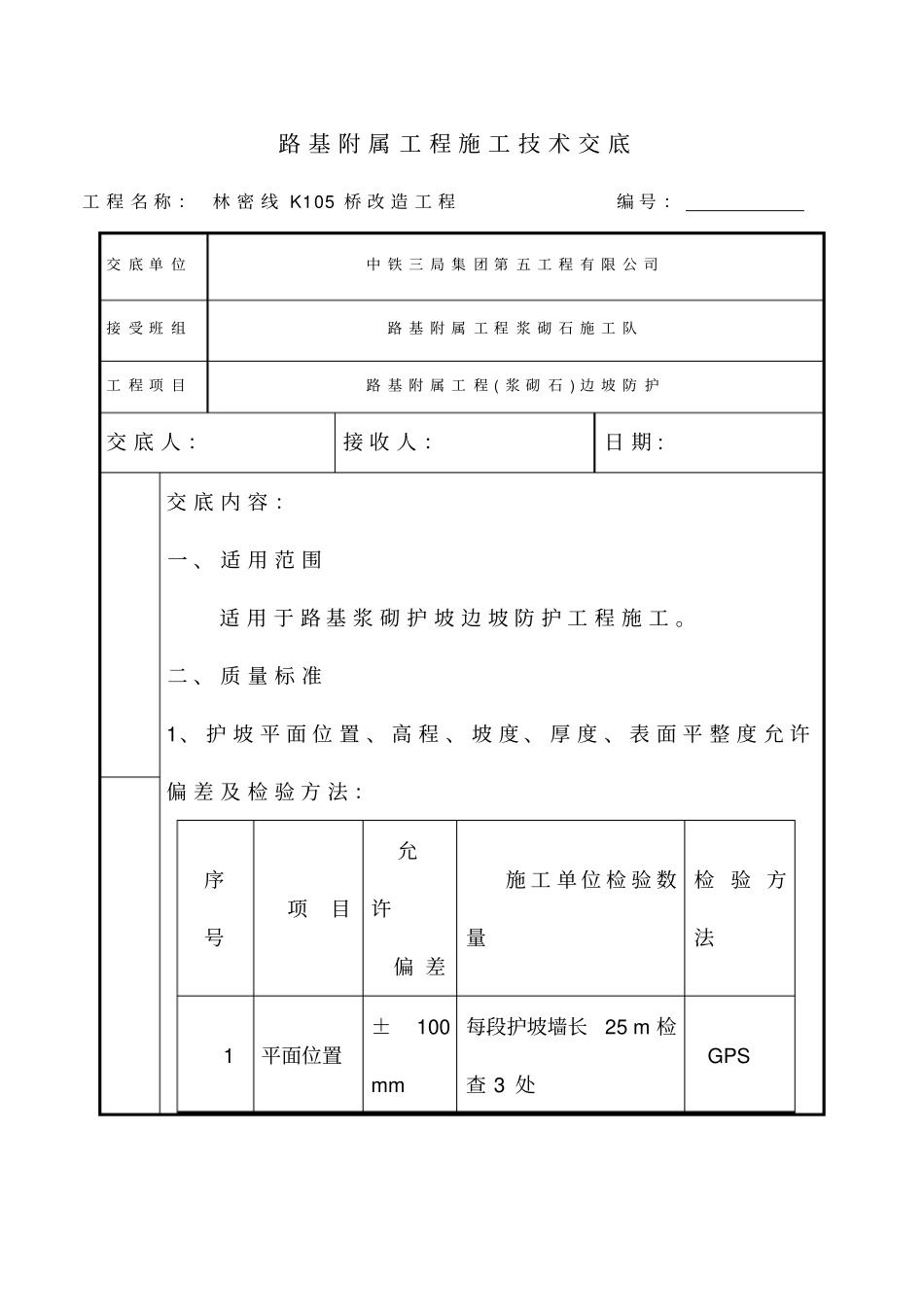

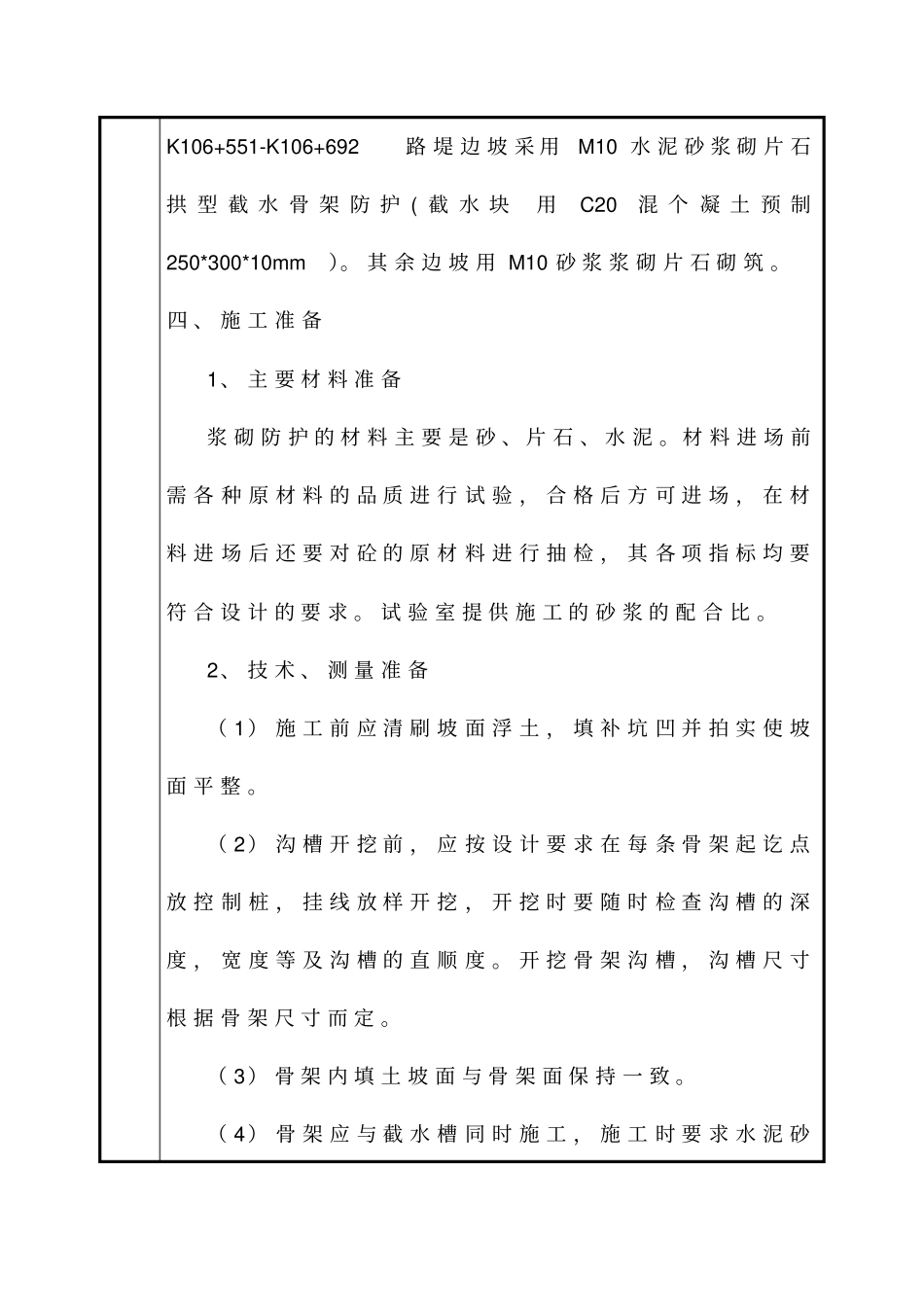

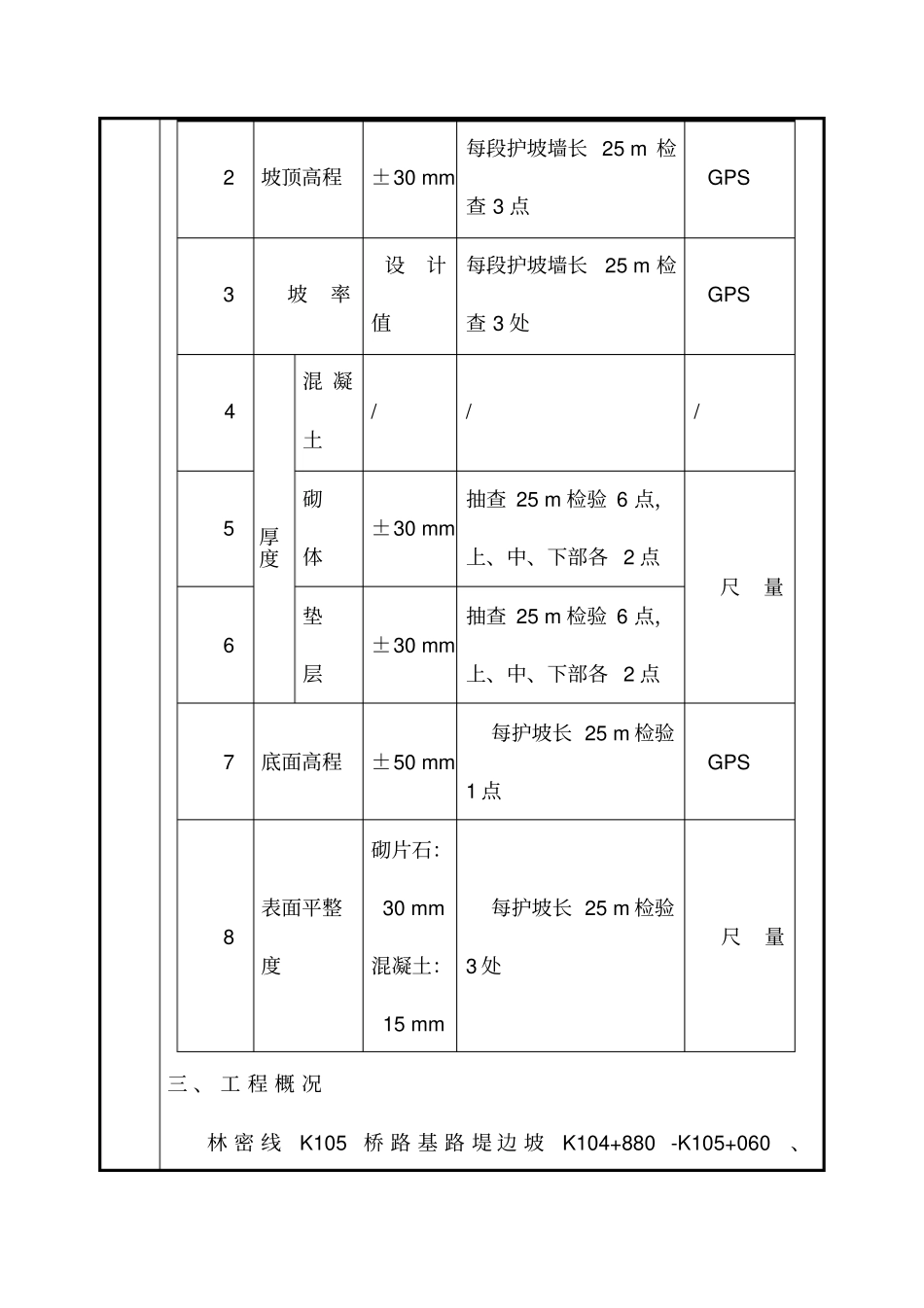

路基附属工程施工技术交底工程名称：林密线K105桥改造工程编号：交底单位中铁三局集团第五工程有限公司接受班组路基附属工程浆砌石施工队工程项目路基附属工程(浆砌石)边坡防护交底人：接收人：日期:交底内容：一、适用范围适用于路基浆砌护坡边坡防护工程施工。二、质量标准1、护坡平面位置、高程、坡度、厚度、表面平整度允许偏差及检验方法：序号项目允许偏差施工单位检验数量检验方法1平面位置±100mm每段护坡墙长25m检查3处GPS2坡顶高程±30mm每段护坡墙长25m检查3点GPS3坡率设计值每段护坡墙长25m检查3处GPS4厚度混凝土///5砌体±30mm抽查25m检验6点，上、中、下部各2点尺量6垫层±30mm抽查25m检验6点，上、中、下部各2点7底面高程±50mm每护坡长25m检验1点GPS8表面平整度砌片石：30mm混凝土：15mm每护坡长25m检验3处尺量三、工程概况林密线K105桥路基路堤边坡K104+880-K105+060、K106+551-K106+692路堤边坡采用M10水泥砂浆砌片石拱型截水骨架防护(截水块用C20混个凝土预制250*300*10mm）。其余边坡用M10砂浆浆砌片石砌筑。四、施工准备1、主要材料准备浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比。2、技术、测量准备（1）施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。（2）沟槽开挖前，应按设计要求在每条骨架起讫点放控制桩，挂线放样开挖，开挖时要随时检查沟槽的深度，宽度等及沟槽的直顺度。开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。（3）骨架内填土坡面与骨架面保持一致。（4）骨架应与截水槽同时施工，施工时要求水泥砂浆饱满，砌筑后边缘应回填好，夯填密实，防止水侵入冲毁骨架。（5）在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。3、现场施工机械、人员配置满足施工需要。五、材料要求5.1石料要求5.1.1片石强度不小于30MPa.5.1.2片石中部厚度不小于15cm，大面长度不得超过45cm。卵形、薄片状者不得使用。5.1.3片石表面洁净，无污渍，无裂纹。5.2砂浆要求5.2.1砂浆强度等级为M10。配合比为水泥：砂：水=1：4.24：0.82每立方米材料用量为：水泥330kg，砂1400kg，水270kg5.2.2砂浆必须使用机械搅拌，不得人工拌合。搅拌时间必须保证砂浆搅拌均匀。必须严格按配合比施工，水、水泥、砂必须经过计量，各架子队必须配备标定过的台称等计量设备。5.2.3砂浆为干硬性砂浆，搅拌好的砂浆应手捏成团，指缝不出浆，松手后不松散。5.2.4砂浆应随拌随用，搅拌好的砂浆应尽快使用，超过2小时的砂浆不得使用。已凝结的砂浆，不得使用。夏季施工时应注意保持砂浆水份。5.2.5砂浆运输时，不得使砂浆直接与木板接触，必须垫有铁皮等，以防水份损失。可在溜槽上垫上铁皮，不得直接从土上滑下，以防污染砂浆。5.2.6水使用清洁的饮用水。5.2.7下列三项及时与试验站联系送样水泥使用P.O32.5袋装水泥。同生产厂家、同批号、同品种、同强度等级、同出厂日期且连续进场的水泥，200T为一批，送试验站进行试验。各架子队按要求及时与试验站联系取样进行试验。同产地、同品种、同规格且连续进场的砂，每400m3或600T为一批，送试验站进行试验。各架子队按要求及时与试验站联系取样进行试验。砂浆试件应在搅拌机出口处随机抽取。同类型、同强度等级每100m3砌体为一批，不足100m3也按一批计。每批留置一组（6块）边长为70.7mm立方体试件。各架子队自己配备砂浆试模，及时制做砂浆试件，按要求养护后送试验站。5.2.8水泥储存必须上盖下垫，做好防水、防潮措施。现正值雨季，不得在低洼处存放水泥。结块的水泥不得使用，水泥出厂日期超过3个月的不得使用。5.2.9砂采用河沙，含泥量不得大于5%.现场堆放的砂，应硬化一块场地或下垫铁皮等，防止砂被污染。5.3浆砌片石规定5.3.1浆砌片石应符合设计文件和验标的要求。5.3.2路基骨架护坡浆砌片石采用的片...
