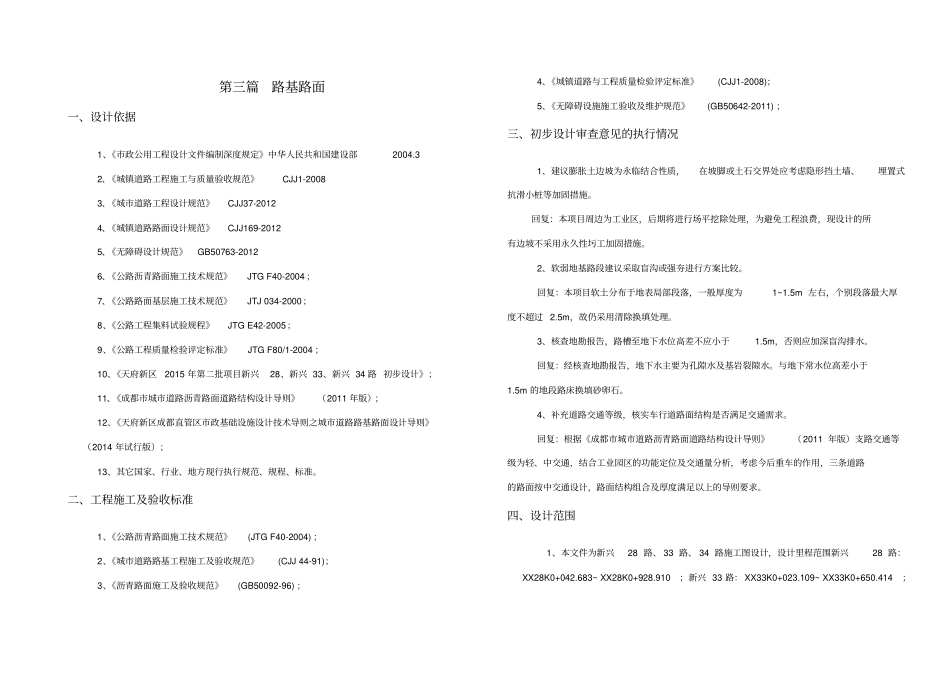

第三篇路基路面一、设计依据1、《市政公用工程设计文件编制深度规定》中华人民共和国建设部2004.32、《城镇道路工程施工与质量验收规范》CJJ1-20083、《城市道路工程设计规范》CJJ37-20124、《城镇道路路面设计规范》CJJ169-20125、《无障碍设计规范》GB50763-20126、《公路沥青路面施工技术规范》JTGF40-2004；7、《公路路面基层施工技术规范》JTJ034-2000；8、《公路工程集料试验规程》JTGE42-2005；9、《公路工程质量检验评定标准》JTGF80/1-2004；10、《天府新区2015年第二批项目新兴28、新兴33、新兴34路初步设计》；11、《成都市城市道路沥青路面道路结构设计导则》（2011年版）；12、《天府新区成都直管区市政基础设施设计技术导则之城市道路路基路面设计导则》（2014年试行版）；13、其它国家、行业、地方现行执行规范、规程、标准。二、工程施工及验收标准1、《公路沥青路面施工技术规范》(JTGF40-2004)；2、《城市道路路基工程施工及验收规范》(CJJ44-91)；3、《沥青路面施工及验收规范》(GB50092-96)；4、《城镇道路与工程质量检验评定标准》(CJJ1-2008)；5、《无障碍设施施工验收及维护规范》(GB50642-2011)；三、初步设计审查意见的执行情况1、建议膨胀土边坡为永临结合性质，在坡脚或土石交界处应考虑隐形挡土墙、埋置式抗滑小桩等加固措施。回复：本项目周边为工业区，后期将进行场平挖除处理，为避免工程浪费，现设计的所有边坡不采用永久性圬工加固措施。2、软弱地基路段建议采取盲沟或强夯进行方案比较。回复：本项目软土分布于地表局部段落，一般厚度为1~1.5m左右，个别段落最大厚度不超过2.5m，故仍采用清除换填处理。3、核查地勘报告，路槽至地下水位高差不应小于1.5m，否则应加深盲沟排水。回复：经核查地勘报告，地下水主要为孔隙水及基岩裂隙水。与地下常水位高差小于1.5m的地段路床换填砂卵石。4、补充道路交通等级，核实车行道路面结构是否满足交通需求。回复：根据《成都市城市道路沥青路面道路结构设计导则》（2011年版）支路交通等级为轻、中交通，结合工业园区的功能定位及交通量分析，考虑今后重车的作用，三条道路的路面按中交通设计，路面结构组合及厚度满足以上的导则要求。四、设计范围1、本文件为新兴28路、33路、34路施工图设计，设计里程范围新兴28路：XX28K0+042.683~XX28K0+928.910；新兴33路：XX33K0+023.109~XX33K0+650.414；新兴34路：XX34K0+042.734~XX34K0+867.035；设计内容包括路基设计、路面设计、路基排水设计。2、由于雨污水管线开挖需要，道路两侧开挖宽度各加宽5m。该范围土石方数量计算原则为：挖方段由雨污水管线开挖引起的路面设计标高以上土石方计入路基工程，路面设计标高以下开挖及回填量由管线工程计量；填方段加宽范围内的填方均计入路基工程。五、路基设计1、路基横断面布设根据天府新区成都直管区市政基础设施设计技术导则之《道路设计基本规定及线形设计导则》（2014年试行版）规定，新兴28路、33路、34路横断面组成如下：新兴28路XX28K0+042.683~XX28K0+928.910、新兴34路XX34K0+042.734~XX34K0+867.035为城市支路，道路横断面宽为20m，断面组成为3.5m人行道+2.75m非机动车道+3.5m车行道+0.5m中分标线+3.5m车行道+2.75m非机动车道+3.5m人行道。车行道横坡为双向坡，坡度为1.5%，人行道横坡为内单向坡，坡度为2.0%。新兴28路、新兴34路路基标准横断面新兴33路XX33K0+023.109~XX33K0+650.414为城市支路，道路横断面宽25m，断面组成为3.5m人行道+2.25m非机动车道+7.5m车行道+0.5m中分标线+7.5m车行道+2.25m非机动车道+3.5m人行道。车行道横坡为双向坡，坡度为1.5%，人行道横坡为内单向坡，坡度为2.0%。新兴33路路基标准横断面2、一般路基设计2.1路基填料及压实标准要求（1）优先选用级配好的砾类土、砂类土等粗粒土作填料，填料最大粒径应小于100～150mm。（2）泥炭、淤泥、膨胀性岩土、易溶性岩石、崩解性岩石和盐化岩石、有机质土、有机垃圾、不满足强度和粒径要求的建筑垃圾不能用作路基填料。（3）液限大于50%，塑性指数大于26的细粒土，不能用作填料。（4）路基应分层填筑、分层压实。路基压实采用重型击实标准...
