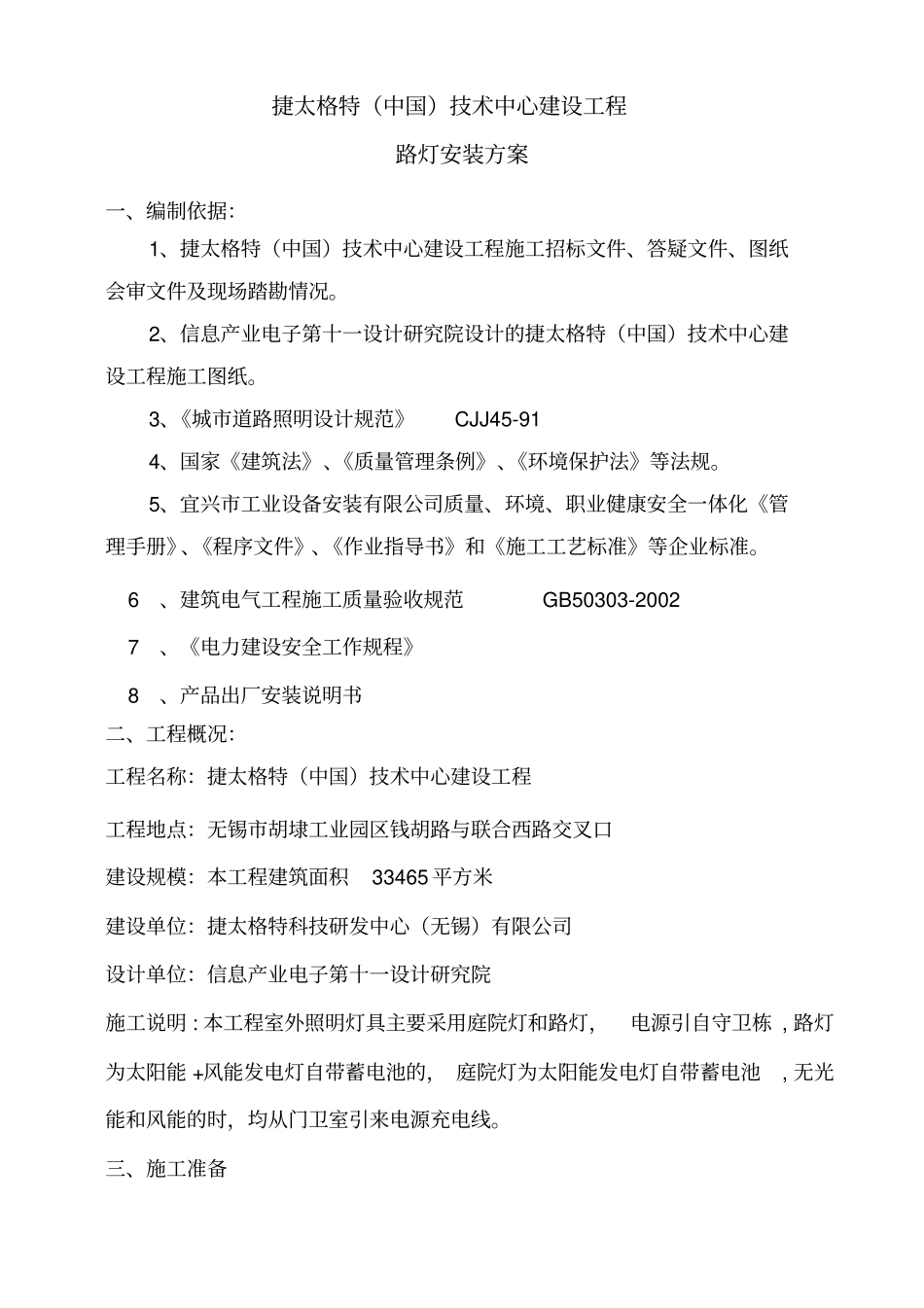

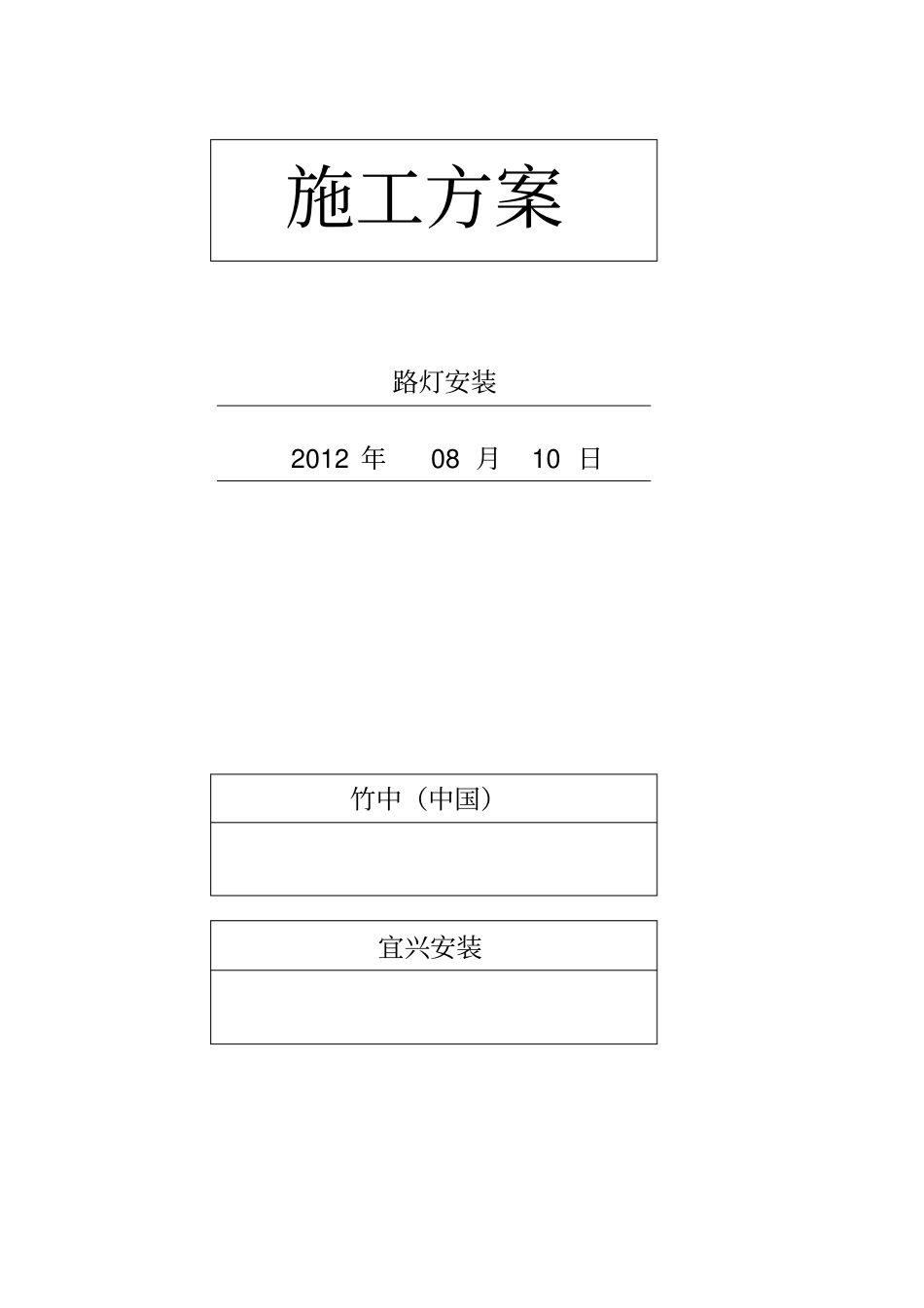

施工方案路灯安装2012年08月10日竹中（中国）宜兴安装捷太格特（中国）技术中心建设工程路灯安装方案一、编制依据：1、捷太格特（中国）技术中心建设工程施工招标文件、答疑文件、图纸会审文件及现场踏勘情况。2、信息产业电子第十一设计研究院设计的捷太格特（中国）技术中心建设工程施工图纸。3、《城市道路照明设计规范》CJJ45-914、国家《建筑法》、《质量管理条例》、《环境保护法》等法规。5、宜兴市工业设备安装有限公司质量、环境、职业健康安全一体化《管理手册》、《程序文件》、《作业指导书》和《施工工艺标准》等企业标准。6、建筑电气工程施工质量验收规范GB50303-20027、《电力建设安全工作规程》8、产品出厂安装说明书二、工程概况：工程名称：捷太格特（中国）技术中心建设工程工程地点：无锡市胡埭工业园区钱胡路与联合西路交叉口建设规模：本工程建筑面积33465平方米建设单位：捷太格特科技研发中心（无锡）有限公司设计单位：信息产业电子第十一设计研究院施工说明:本工程室外照明灯具主要采用庭院灯和路灯，电源引自守卫栋,路灯为太阳能+风能发电灯自带蓄电池的，庭院灯为太阳能发电灯自带蓄电池,无光能和风能的时，均从门卫室引来电源充电线。三、施工准备1、技术准备1.1认真熟悉图纸，了解工程中室外照明的安装及设计要求。1.2配合土建，做好各项预埋工作，保证其位置及尺寸正确无误。1.3设备及器材到达施工现场后，应按下列要求进行检查：（1）技术文件应齐全。（2）型号、规格及外观质量应符合设计要求和规范的规定。（3）施工中的安全技术措施，应符合规范要求和国家现行的标准及产品技术文件规定。1.4备齐施工用料及施工机具。1.5进行工程设备及材料的检验工作，要求设备、材料的规格、型号、数量应与图纸一致，附件、备件、质量证明文件及技术文件齐全，同时应符合规范要求，按照监理的要求及时进行施工前的报验，并作好检验记录。1.6做好施工图的审查、会审工作，并应参加设计交底。1.7认真学习有关的施工及验收规范，掌握其技术标准，并按设计要求施工。1.8做好施工前的技术交底和记录。2、主要工具施工主要机械设备和材料序号设备或材料名称规格单位数量备注1汽车吊台12挖掘机台13小型挖掘机台14水泵台15自卸车T815-2辆36电焊机BX-500台17气割设备氧气乙炔套2序号设备或材料名称规格单位数量备注8万用表台19手电钻台110板手套111锉刀套1四.工艺流程1、工序流程施工中采用以下流程：定灯位→路基开挖→埋管→测量定位→土方开挖→基坑报检→钢筋、预埋件安装→模板安装→浇注路灯基础→基础回填→安装灯杆→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收2、施工方法2.1、定灯位：按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。2.2与各管线所属专业联系，掌握管线的分布资料，通过开挖探槽了解地下管线详细分部情况，要求有序地开挖，并施作雨天临时排水沟，开挖时应有测量配合指导，切勿超挖、欠挖。2.3、挖沟及埋管：按照施工图纸开挖电缆管预埋沟，预埋相应的电缆管。2.4、测量定位根据监理工程师审批后的控制点进行现场加设控制点工作，采用全站仪按极坐标法测设基础的位置，用水准仪测出地面标高。基础定位后经复核无误，增设护桩指导施工。2.5、基础土方开挖采用挖土机对基坑的大概深、长、宽度土方进行开挖，而后人工按图示尺寸修边到设计标高，若出现超挖，不得使用弃土就地回填，应采用级配碎石或砂回填到设计值。绿化带60CM深开挖路灯基础测量定位人工配合挖机开挖基础基坑报检绑扎钢筋、预埋铁件（用胶带包裹外露螺栓丝扣）浇混凝土并养生7d，达到75%强度立外模、加固拆模、穿线、基础回填提前安装灯泡吊装路灯杆待绿化带路沿石施工后、培土前安装路灯接线路灯竣工2.6、基坑报检根据监理程序要求，将填报隐蔽工程基础开挖资料，具体检测内容参见相关验收规范标准。2.7、钢筋、预埋件安装根据规范要求安装钢筋：骨架尺寸、间距、垂直度、保护层设置、预埋件位置及加固等严格执行验收规范标准。2.8、模板安装模板采用木模或组合钢模，几何尺寸不得小于设计值，加固须满足刚度、稳定性要求，确保...
