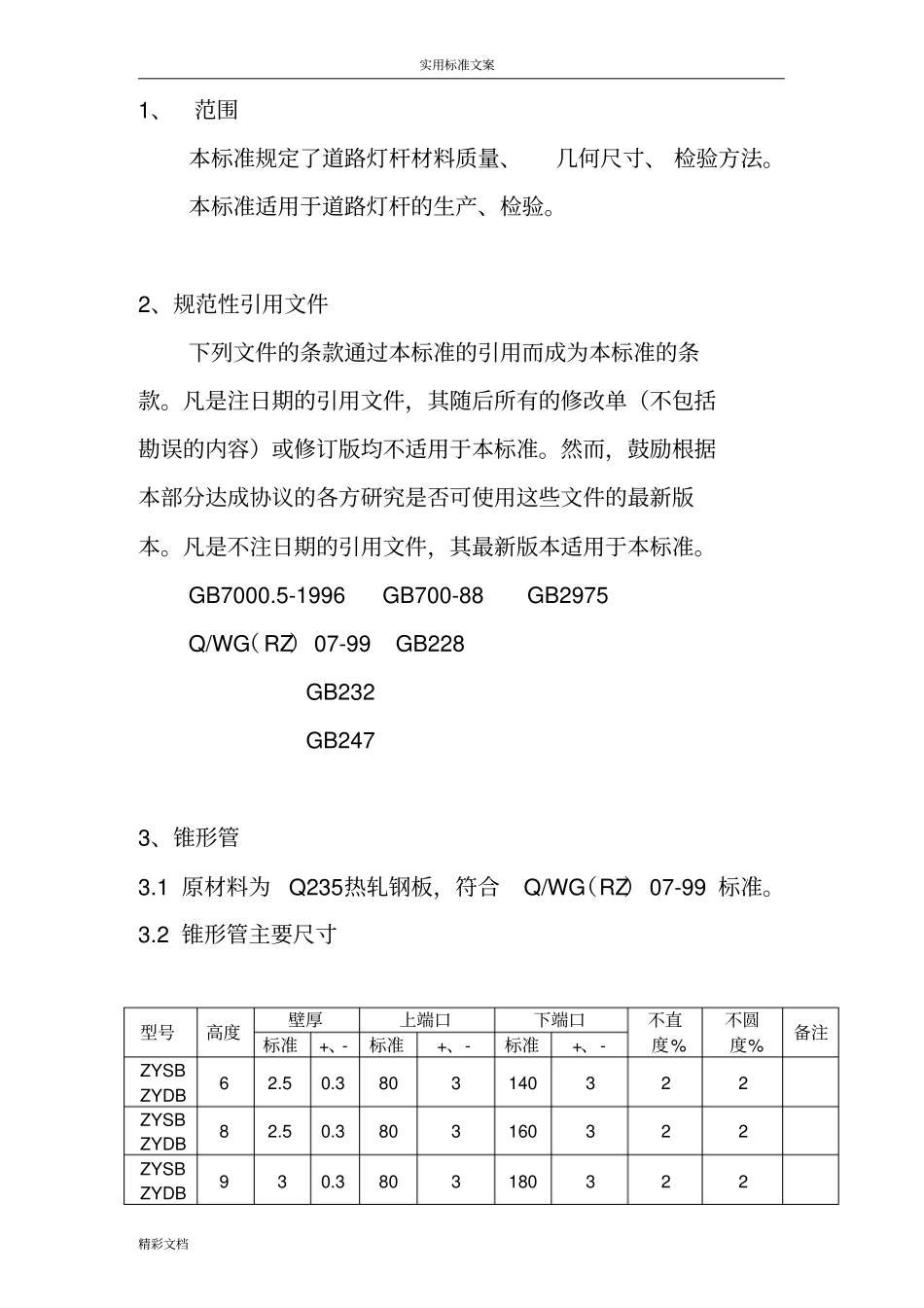

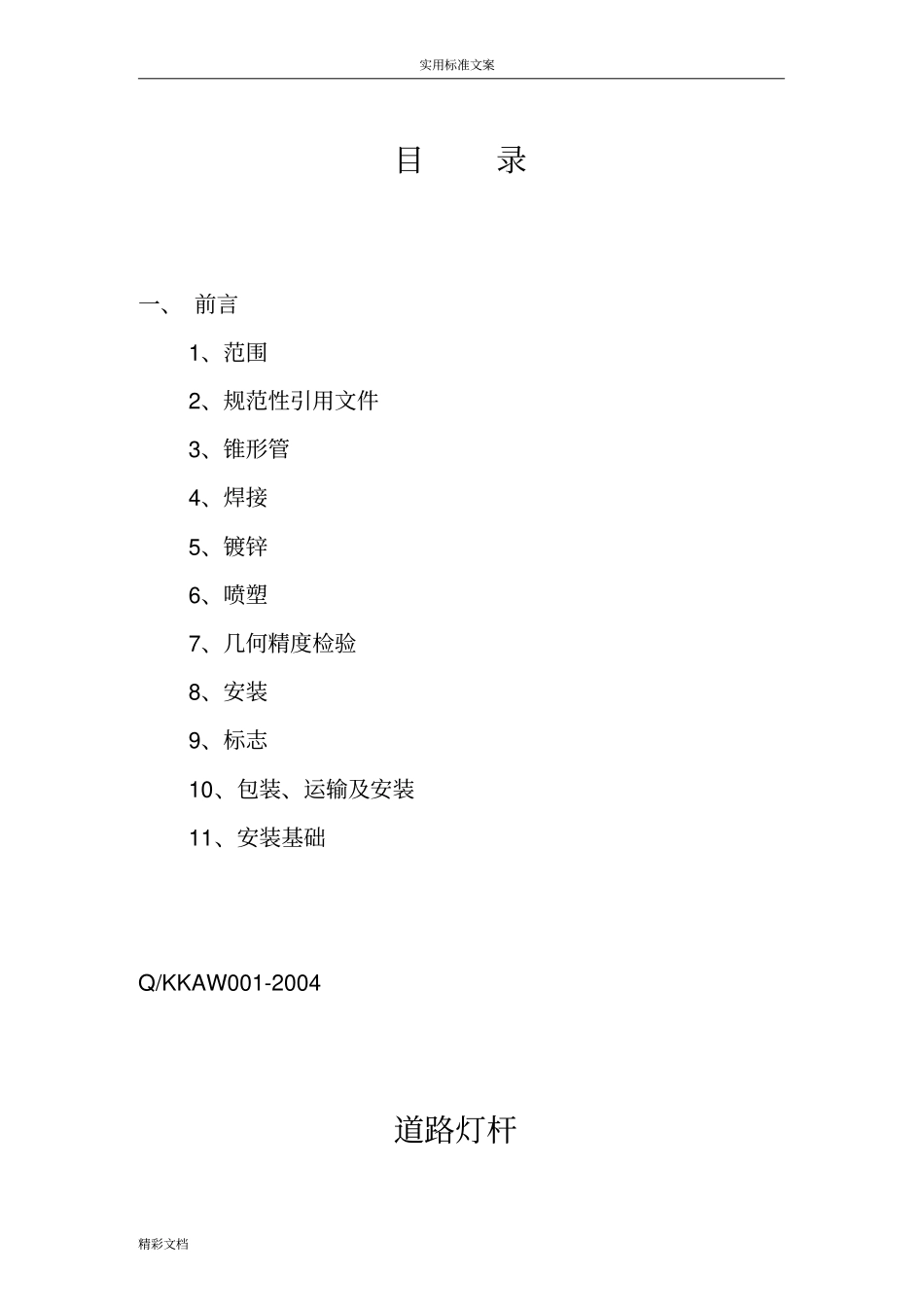

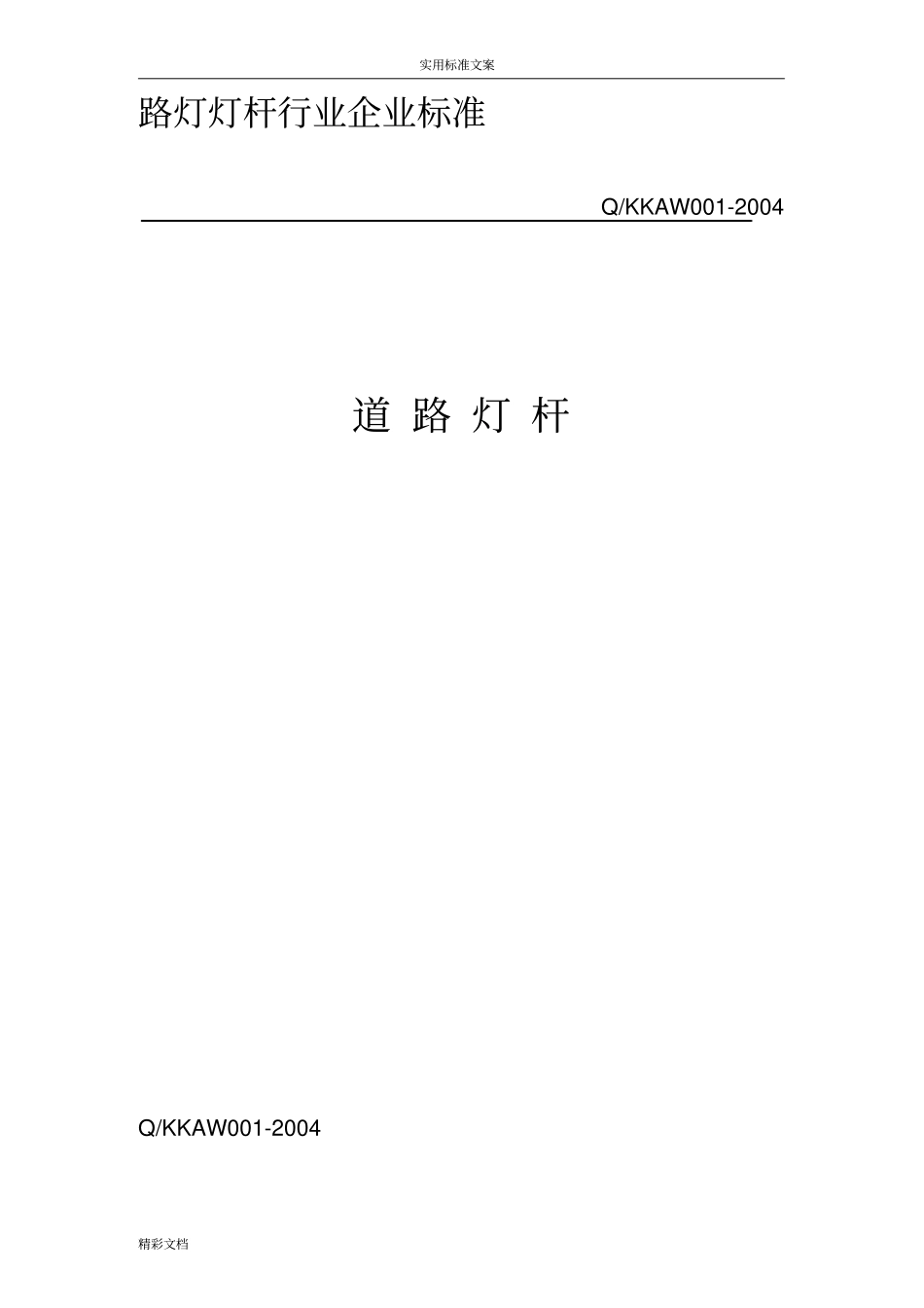

实用标准文案精彩文档路灯灯杆行业企业标准Q/KKAW001-2004道路灯杆Q/KKAW001-2004实用标准文案精彩文档目录一、前言1、范围2、规范性引用文件3、锥形管4、焊接5、镀锌6、喷塑7、几何精度检验8、安装9、标志10、包装、运输及安装11、安装基础Q/KKAW001-2004道路灯杆实用标准文案精彩文档1、范围本标准规定了道路灯杆材料质量、几何尺寸、检验方法。本标准适用于道路灯杆的生产、检验。2、规范性引用文件下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB7000.5-1996GB700-88GB2975Q/WG（RZ）07-99GB228GB232GB2473、锥形管3.1原材料为Q235热轧钢板，符合Q/WG（RZ）07-99标准。3.2锥形管主要尺寸型号高度壁厚上端口下端口不直度%不圆度%备注标准+、-标准+、-标准+、-ZYSBZYDB62.50.3803140322ZYSBZYDB82.50.3803160322ZYSBZYDB930.3803180322实用标准文案精彩文档ZYSBZYDB123.50.5753195322ZYSBZYDB1440.5805210522ZYG2480.52005600522ZYG30120.530057505223.3底座尺寸型号高度长度宽度厚度螺孔Φ中心孔Ф备注标准+、-标准+、-标准+、-ZYDBZYSB6-83003300316120×40150ZYDBZYSB9-1010-12320400332040031618124×5026×54180-200ZYDBZYSB144003400320128×60210YGG24800580052.51.532×60600YGG3012005120052.51.540×708003.4字母表示DB-单臂SB-双臂GG-高杆4、焊接4.1焊接锥形管采用自动埋弧焊接。4.2焊接要求表面光洁，焊缝饱满，焊缝高出表面不大于2mm。5、镀锌5.1采用热浸式镀锌5.2镀层均匀，厚度不小于0.06mm。6、喷塑实用标准文案精彩文档6.1采用静电喷塑粉，燃油热风炉固化。6.2喷塑前对镀锌杆全面打磨，使之平整、光洁。6.3喷层均匀、牢固，喷涂厚度不小于0.06mm。7、几何精度检验序号简图检测项目公差检测工具检测方法P1不直度2%直尺平台上用顶针顶起锥形1/3部位，用直尺测验。序号简图检测项目公差检测工具检测方法P2不圆度2%卡尺模板锥管成型后，用油标卡尺及模板分段检测锥管圆度。8、安装8.16-8米灯杆地笼直径不小于Φ0.4M，深0.8M。8.212米以下灯杆螺杆直径M20×4根，用30×3扁钢连成整体并用δ=3钢板定位，用#字形扁钢将地笼固定，然后捣制混凝土。8.3安装必须牢固，接地线路稳妥、可靠。9、标志9.1产品完工后装订产品标牌。9.2标牌注明厂名、产品名称、出厂日期、地址、联系电话。实用标准文案精彩文档10、包装、运输及储存10.1电杆采用包装纸、塑料袋、草绳或按客户要求包装。10.2运输应防水淋湿，摆放整齐，垫放软包装，防止表面损伤。10.3储存应放在室内阴凉处，避水、避潮，防止爆晒，堆码整齐。11、安装基础11.1灯杆高度9米（含9米）以下，采用1号基础图规定尺寸。灯杆高度10米—12米，采用2号基础图规定尺寸。灯杆高度12米（含12米）以下，酌情采用3、4号基础规定尺寸。11.2混凝土标号必须保证C20，基础浇筑后12天以上方可进行安装，混凝土基础周围必须夯实。基础的深度一般为灯杆高度的1/6-1/8，，长宽根据你路灯的灯型而定了，一般的是600mm-800mm见方的。，另外基础应该有4条预埋螺丝（最小不能低于M20），螺丝预埋尺寸一般是600mm-800mm，别忘了加上预埋PVC套管。至于它的倾覆抗性，首先统计你们那里的一年中的平均风速，这个可以去气象局查，然后计算出灯杆的风压再加上灯杆本身的扭矩，这样就可以知道它的基础应该承受的大概应力，再下来实际测量当地的地质报告，就能具体的知道路灯基础周围所需的强度了，至于怎么处理，最简单的就是做三七灰土了实用标准文案精彩文档路灯基础一般按路灯高度来定即长宽是路灯高度的8%,深度取10%。具体要根据当地的地质结构状况做适当调整基础施工说明8米路灯为例1螺栓1.1地脚螺栓采用?16优质钢材（A3）加工而成，总长度750mm，顶端放50mm—M16螺牙，并配上4只M16的螺母4只垫片，下端以R100弯折150mm，整个基础共4根M16螺栓。1.2用?6圆钢将4根螺栓焊接成正方形,对角中心距为?280。1.3上端螺牙应统一...
