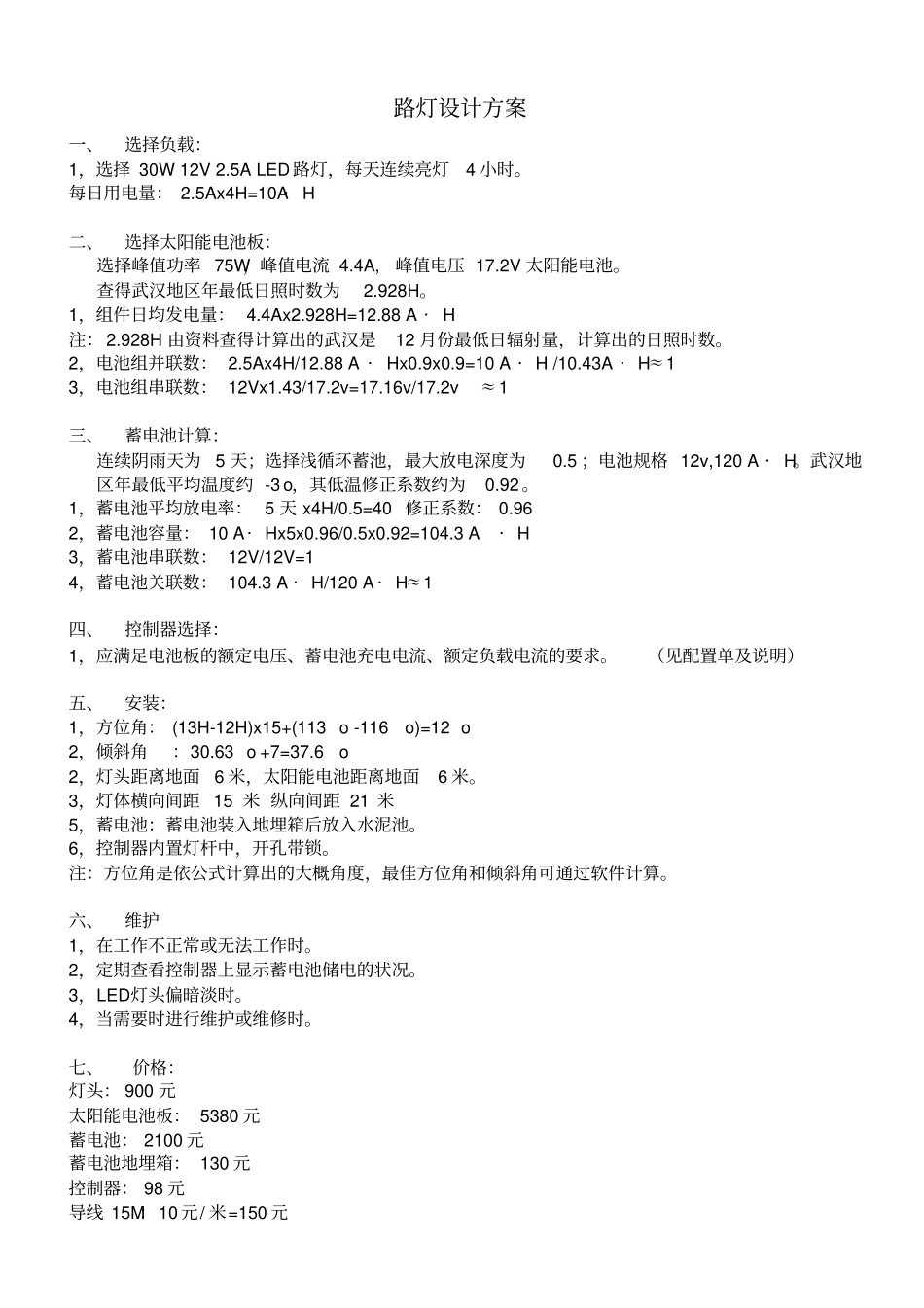

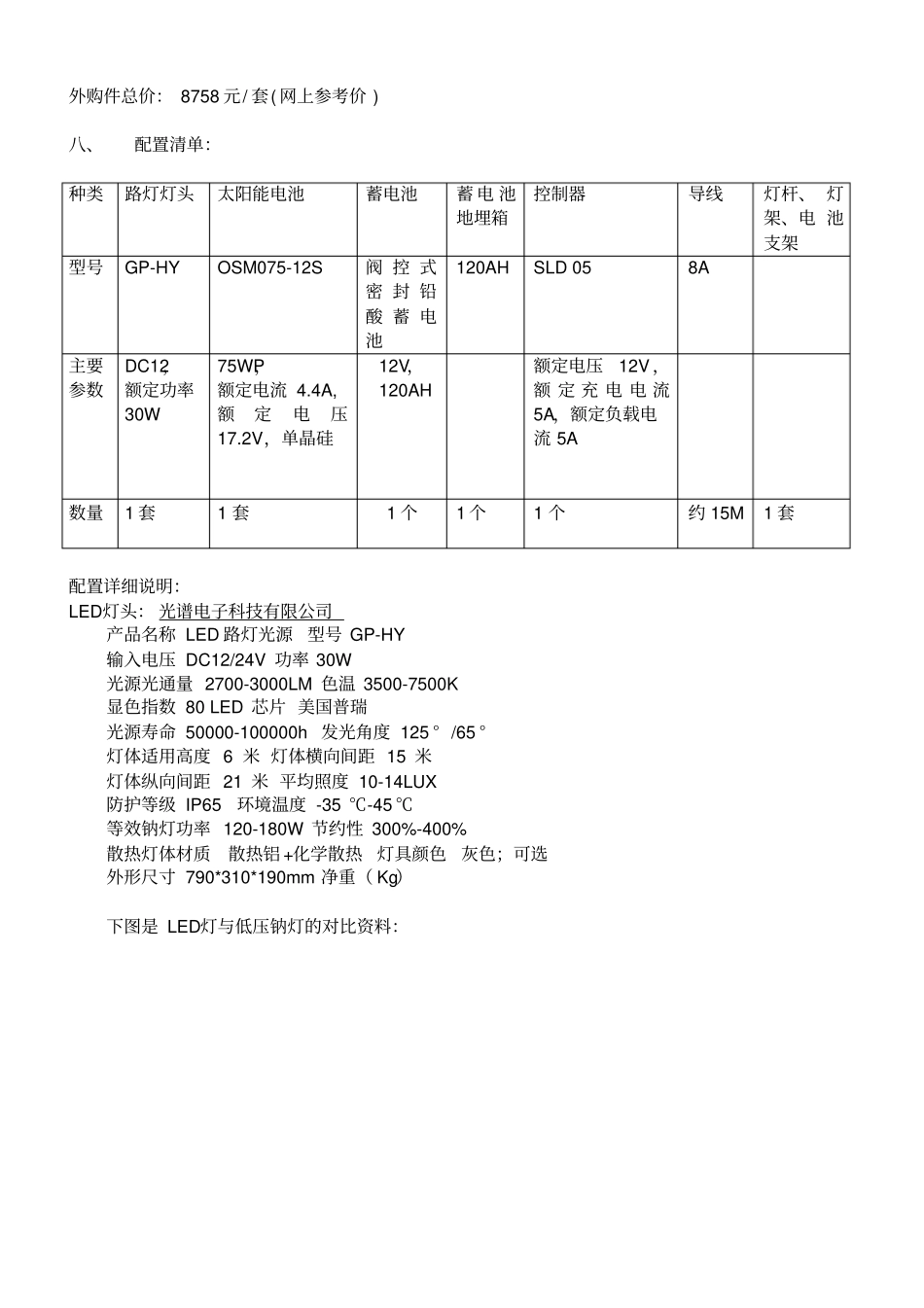

路灯设计方案一、选择负载：1，选择30W12V2.5ALED路灯，每天连续亮灯4小时。每日用电量：2.5Ax4H=10A·H二、选择太阳能电池板：选择峰值功率75W，峰值电流4.4A,峰值电压17.2V太阳能电池。查得武汉地区年最低日照时数为2.928H。1，组件日均发电量：4.4Ax2.928H=12.88A·H注：2.928H由资料查得计算出的武汉是12月份最低日辐射量，计算出的日照时数。2，电池组并联数：2.5Ax4H/12.88A·Hx0.9x0.9=10A·H/10.43A·H≈13，电池组串联数：12Vx1.43/17.2v=17.16v/17.2v≈1三、蓄电池计算：连续阴雨天为5天；选择浅循环蓄池，最大放电深度为0.5；电池规格12v,120A·H。武汉地区年最低平均温度约-3o，其低温修正系数约为0.92。1，蓄电池平均放电率：5天x4H/0.5=40修正系数：0.962，蓄电池容量：10A·Hx5x0.96/0.5x0.92=104.3A·H3，蓄电池串联数：12V/12V=14，蓄电池关联数：104.3A·H/120A·H≈1四、控制器选择：1，应满足电池板的额定电压、蓄电池充电电流、额定负载电流的要求。（见配置单及说明）五、安装：1，方位角：(13H-12H)x15+(113o-116o)=12o2，倾斜角：30.63o+7=37.6o2，灯头距离地面6米，太阳能电池距离地面6米。3，灯体横向间距15米纵向间距21米5，蓄电池：蓄电池装入地埋箱后放入水泥池。6，控制器内置灯杆中，开孔带锁。注：方位角是依公式计算出的大概角度，最佳方位角和倾斜角可通过软件计算。六、维护1，在工作不正常或无法工作时。2，定期查看控制器上显示蓄电池储电的状况。3，LED灯头偏暗淡时。4，当需要时进行维护或维修时。七、价格：灯头：900元太阳能电池板：5380元蓄电池：2100元蓄电池地埋箱：130元控制器：98元导线15M：10元/米=150元外购件总价：8758元/套(网上参考价)八、配置清单：种类路灯灯头太阳能电池蓄电池蓄电池地埋箱控制器导线灯杆、灯架、电池支架型号GP-HYOSM075-12S阀控式密封铅酸蓄电池120AHSLD058A主要参数DC12，额定功率30W75WP，额定电流4.4A,额定电压17.2V，单晶硅12V，120AH额定电压12V，额定充电电流5A，额定负载电流5A数量1套1套1个1个1个约15M1套配置详细说明：LED灯头：光谱电子科技有限公司产品名称LED路灯光源型号GP-HY输入电压DC12/24V功率30W光源光通量2700-3000LM色温3500-7500K显色指数80LED芯片美国普瑞光源寿命50000-100000h发光角度125°/65°灯体适用高度6米灯体横向间距15米灯体纵向间距21米平均照度10-14LUX防护等级IP65环境温度-35℃-45℃等效钠灯功率120-180W节约性300%-400%散热灯体材质散热铝+化学散热灯具颜色灰色；可选外形尺寸790*310*190mm净重（Kg）下图是LED灯与低压钠灯的对比资料：LED灯同金卤灯比较序号项目金卤灯LED灯1功耗高低2色温2000~2500K3500~7000K可选3显色指数20~25>804工作电源范围AC220V~AC230VAC85V~AC265V5电源效率低，70%左右高，90%左右6光源利用率低高7灯具使用寿命1~3年8~10年8光源使用寿命短，理论6000小时长，50000小时光衰小于30%9光效(Lm/W)7010010防护等级IP65IP6511环保有重金属污染绿色环保12启动时间5~10分钟左右瞬间启动，无延时13连续启动不允许，需等待几分钟允许14发热量发热量极大发热量小经比效后认为使用LED路灯较为合适，且符合环保节能的整体设计思路。太阳能电池：武汉兴隆源太阳能科技有限公司参数：型号：OSM075-12S最大功率：75Wp尺寸：1195×541×35mm重量：8.0Kg峰值电流：4.4A峰值电压：17.2V短路电流：5.0A开路电压：21.6V蓄电池：炜业通蓄电池电池型号：12V120AH额定电压：12V额定容量：120AH尺寸：406Lx174Wx233H参考重量：37kg蓄电池地埋箱：120AH内部尺寸：420x195x245外形尺寸：660x285x295控制器：深圳市艾菲科技有限公司适用12V和24V太阳能路灯,庭院灯,广告牌等照明系统.性能稳定,高效高精度控制;支持纯光控和光控开+延时关;严格的防潮防腐绝缘防水处理;纯铝制底壳散热,寿命长.具有12V/24V自动识别功能，即可用于12V系统，也可以用于24V系统采用MCU控制充电和放电、计时功能，自动对外界光照度进行识别，自动开启/关闭路灯，支持纯光控和夜间计时二种模式，可手动设置任意工作时间,适用于路灯、庭院灯、交通指示灯具有强充—均衡充—浮充三段式串联PWM调...
