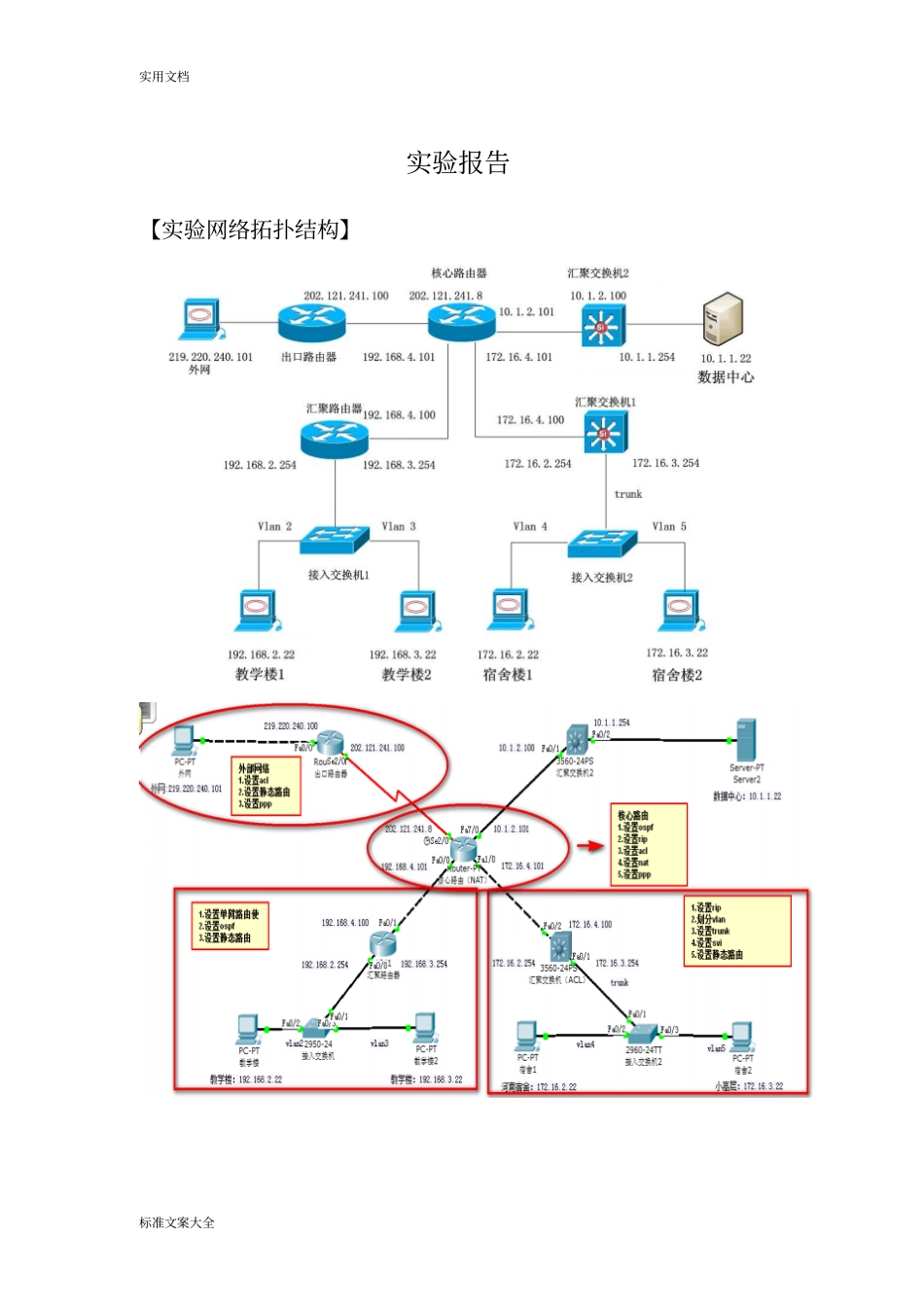

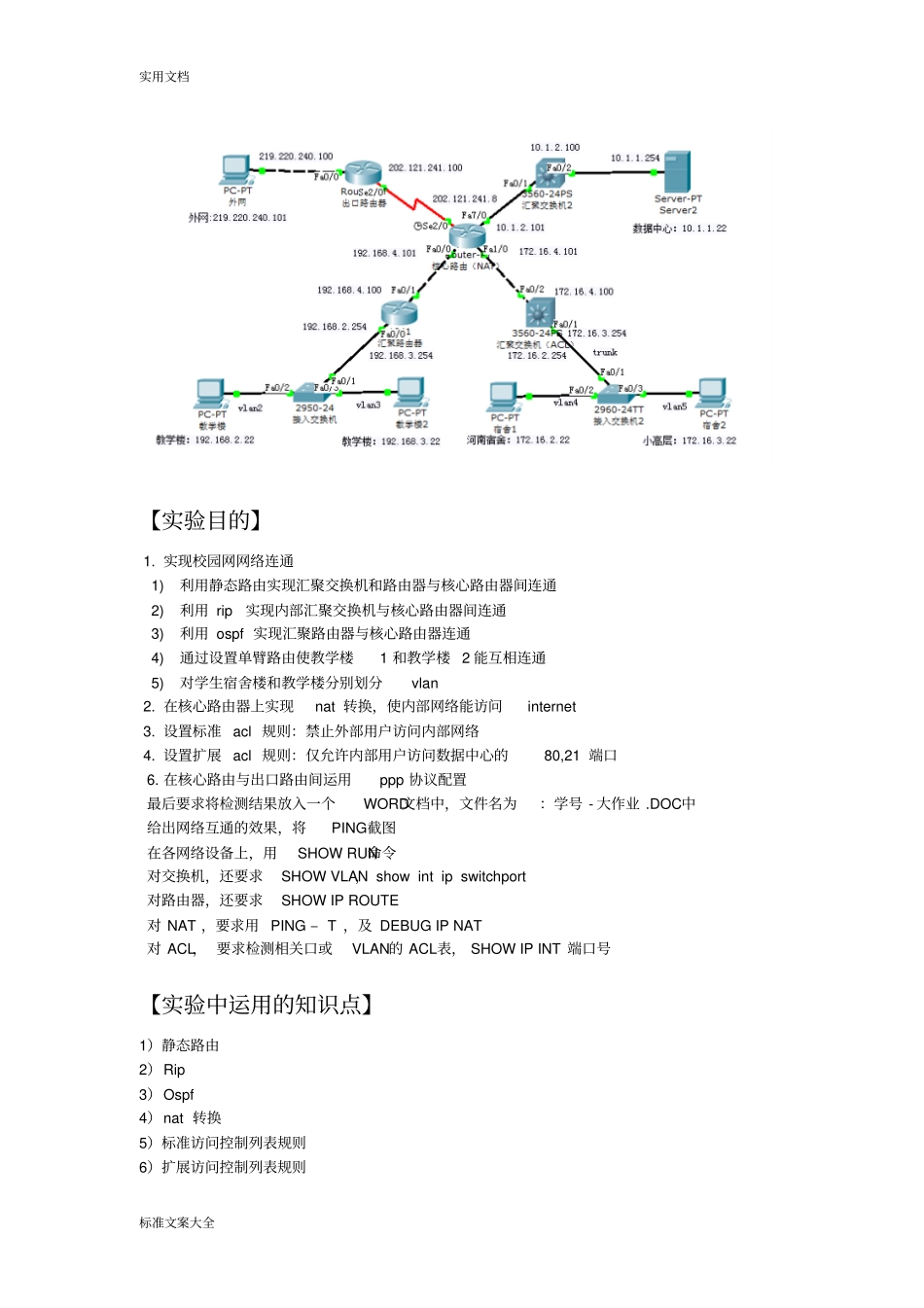

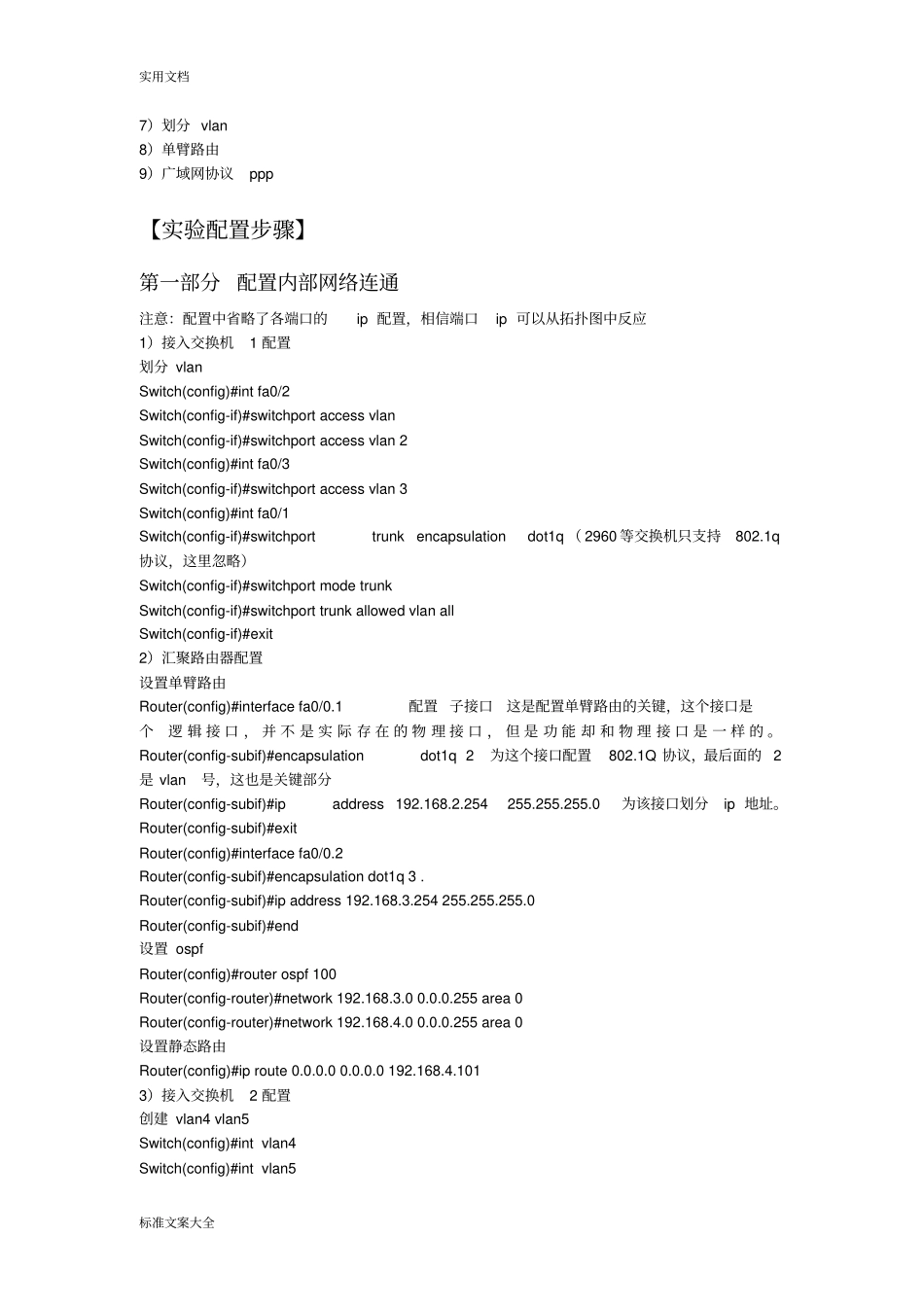

实用文档标准文案大全实验报告【实验网络拓扑结构】实用文档标准文案大全【实验目的】1.实现校园网网络连通1)利用静态路由实现汇聚交换机和路由器与核心路由器间连通2)利用rip实现内部汇聚交换机与核心路由器间连通3)利用ospf实现汇聚路由器与核心路由器连通4)通过设置单臂路由使教学楼1和教学楼2能互相连通5)对学生宿舍楼和教学楼分别划分vlan2.在核心路由器上实现nat转换，使内部网络能访问internet3.设置标准acl规则：禁止外部用户访问内部网络4.设置扩展acl规则：仅允许内部用户访问数据中心的80,21端口6.在核心路由与出口路由间运用ppp协议配置最后要求将检测结果放入一个WORD文档中，文件名为：学号-大作业.DOC中给出网络互通的效果，将PING截图在各网络设备上，用SHOWRUN命令对交换机，还要求SHOWVLAN，showintipswitchport对路由器，还要求SHOWIPROUTE对NAT，要求用PING–T，及DEBUGIPNAT对ACL，要求检测相关口或VLAN的ACL表，SHOWIPINT端口号【实验中运用的知识点】1）静态路由2）Rip3）Ospf4）nat转换5）标准访问控制列表规则6）扩展访问控制列表规则实用文档标准文案大全7）划分vlan8）单臂路由9）广域网协议ppp【实验配置步骤】第一部分配置内部网络连通注意：配置中省略了各端口的ip配置，相信端口ip可以从拓扑图中反应1）接入交换机1配置划分vlanSwitch(config)#intfa0/2Switch(config-if)#switchportaccessvlanSwitch(config-if)#switchportaccessvlan2Switch(config)#intfa0/3Switch(config-if)#switchportaccessvlan3Switch(config)#intfa0/1Switch(config-if)#switchporttrunkencapsulationdot1q（2960等交换机只支持802.1q协议，这里忽略）Switch(config-if)#switchportmodetrunkSwitch(config-if)#switchporttrunkallowedvlanallSwitch(config-if)#exit2）汇聚路由器配置设置单臂路由Router(config)#interfacefa0/0.1配置子接口这是配置单臂路由的关键，这个接口是个逻辑接口，并不是实际存在的物理接口，但是功能却和物理接口是一样的。Router(config-subif)#encapsulationdot1q2为这个接口配置802.1Q协议，最后面的2是vlan号，这也是关键部分Router(config-subif)#ipaddress192.168.2.254255.255.255.0为该接口划分ip地址。Router(config-subif)#exitRouter(config)#interfacefa0/0.2Router(config-subif)#encapsulationdot1q3.Router(config-subif)#ipaddress192.168.3.254255.255.255.0Router(config-subif)#end设置ospfRouter(config)#routerospf100Router(config-router)#network192.168.3.00.0.0.255area0Router(config-router)#network192.168.4.00.0.0.255area0设置静态路由Router(config)#iproute0.0.0.00.0.0.0192.168.4.1013）接入交换机2配置创建vlan4vlan5Switch(config)#intvlan4Switch(config)#intvlan5实用文档标准文案大全Switch(config)#intfa0/2Switch(config-if)#switchportaccessvlan4Switch(config)#intfa0/3Switch(config-if)#switchportaccessvlan54）汇聚交换机配置为vlan4和vlan5设置sviSwitch(config)#intvlan4Switch(config-if)#ipaddress172.16.2.254Switch(config)#intvlan5Switch(config-if)#ipaddress172.16.3.254设置trunkSwitch(config)#intfa0/1Switch(config-if)#switchportmodetrunk设置ripSwitch(config)#routerripSwitch(config-router)#network172.16.0.0设置静态路由Router(config)#iproute0.0.0.00.0.0.0172.16.4.1015）核心路由器配置设置静态路由Router(config)#iproute0.0.0.00.0.0.0192.168.4.100Router(config)#iproute0.0.0.00.0.0.0172.16.4.100设置ripRouter(config)#routerripRouter(config-router)#network192.168.4.0Router(config-router)#network172.16.0.0设置ospfRouter(config)#routerospf100Router(config-router)#network192.168.4.00.0.0.255area06）汇聚交换机2配置设置静态路由Switch(config)#iproute0.0.0.00.0.0.010.1.2.101至此，内部网络均能互相连通，接下来我们先配置nat使内网可以连通外网第二部分设置nat转换，使内部用户能访问外部网络核心路由器（nat）配置Router(config)#intfa0/...
