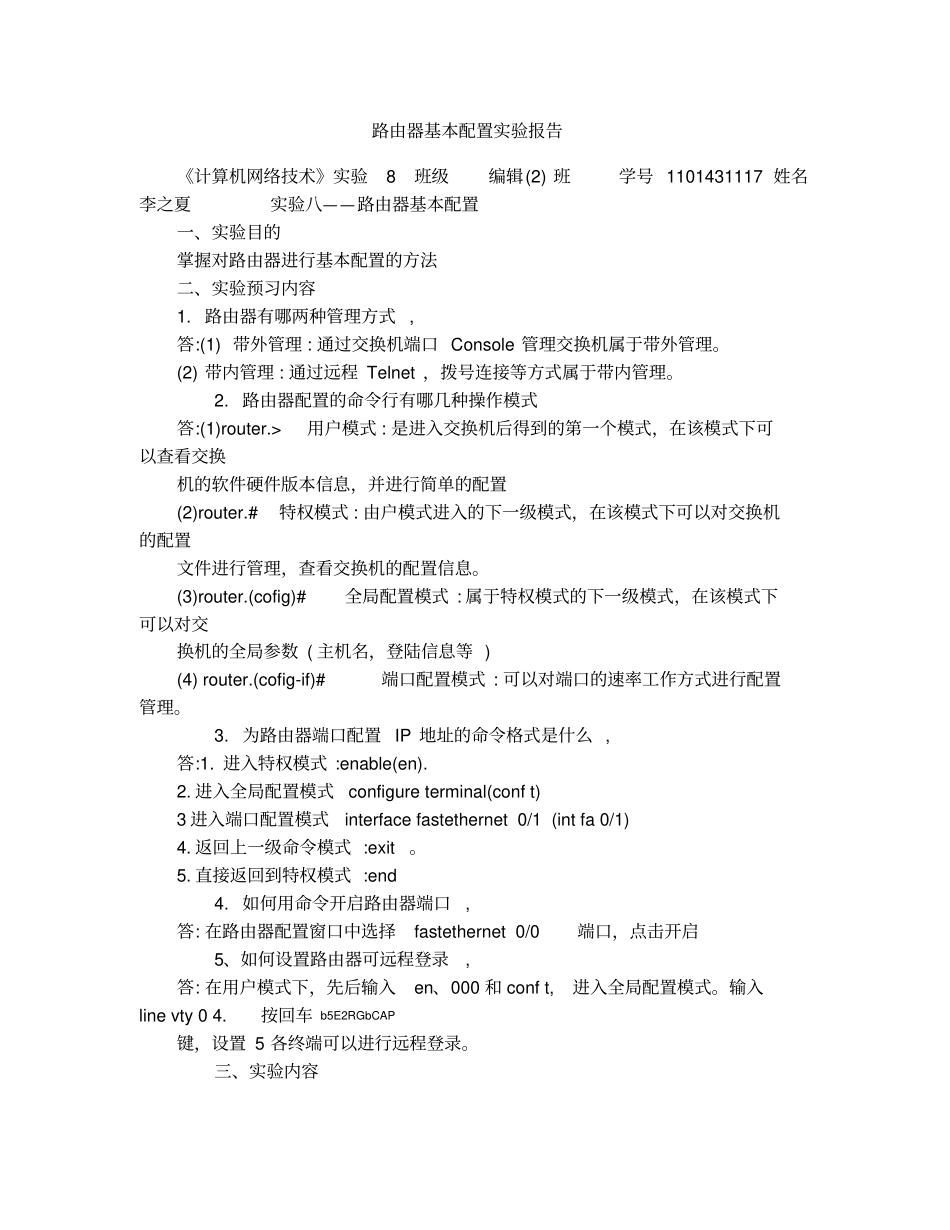

路由器基本配置实验报告《计算机网络技术》实验8班级编辑(2)班学号1101431117姓名李之夏实验八——路由器基本配置一、实验目的掌握对路由器进行基本配置的方法二、实验预习内容1.路由器有哪两种管理方式,答:(1)带外管理:通过交换机端口Console管理交换机属于带外管理。(2)带内管理:通过远程Telnet，拨号连接等方式属于带内管理。2.路由器配置的命令行有哪几种操作模式答:(1)router.>用户模式:是进入交换机后得到的第一个模式，在该模式下可以查看交换机的软件硬件版本信息，并进行简单的配置(2)router.#特权模式:由户模式进入的下一级模式，在该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息。(3)router.(cofig)#全局配置模式:属于特权模式的下一级模式，在该模式下可以对交换机的全局参数(主机名，登陆信息等)(4)router.(cofig-if)#端口配置模式:可以对端口的速率工作方式进行配置管理。3.为路由器端口配置IP地址的命令格式是什么,答:1.进入特权模式:enable(en).2.进入全局配置模式configureterminal(conft)3进入端口配置模式interfacefastethernet0/1(intfa0/1)4.返回上一级命令模式:exit。5.直接返回到特权模式:end4.如何用命令开启路由器端口,答:在路由器配置窗口中选择fastethernet0/0端口，点击开启5、如何设置路由器可远程登录,答:在用户模式下，先后输入en、000和conft,进入全局配置模式。输入linevty04.按回车b5E2RGbCAP键，设置5各终端可以进行远程登录。三、实验内容某公司进入一批路由器，以网络管理员身份对路由器进行配置。然后设置网络管理员在远端时可以通过远程登录方式登录路由器进行配置。p1EanqFDPw(1)设置路由器名称为Myrouter;(2)设置进入特权模式密码为000;(3)设置五个终端可以远程访问;(4)设置远程登录密码为aaa;(5)在终端上进行远程登录;(6)查看配置信息;四、实验步骤1.打开CiscoPacketTracer软件，添加一个路由器和两个终端。《计算机网络技术》实验8班级编辑(2)班学号1101431117姓名李之夏2.用一根配置线连接终端RS232端口和路由器console端口;用一根交叉线连接终端和路由器Fasterthernet端口。DXDiTa9E3d3.配置终端计算机的IP地址，分别是192.168.1.2和192.168.1.3默认网关是192.168.1.1。4(进入终端计算机超级终端。RTCrpUDGiT5.单击路由器，选择命令配置窗口，输入no,按回车键，输入en，,进入特权模式，输入命令conft进入路由器全局配置模式，输入命令hostnameMyrouter，设置路由器名称为hostnameMyrouter。5PCzVD7HxA6.设置进入特权模式的密码，输入命令Enablesecret000，然后输入exit,退出。7.退到用户模式，先后输入en、000和conft,进入全局配置模式。输入linevty04.按回车键，设置5各终端可以进行远程登录。jLBHrnAILg8.设置远程登录密码000，即输入命令password000.再输入login退出.9.设置0端口IP地址为192.168.1.1(192.168.1.1255.255.255.0)xHAQX74J0X10.在路由器配置窗口中选择fastethernet0/0端口，点击开启端口。11.测试路由器和终端是否连接成功。12.从终端远程登录路由器(telent192.168.1.1)13，查看路由器配置信息。五、实验过程中出现的问题1.远程登录时忘记输入Telnet.2.一些命令格式不熟悉，输入时输入错误，导致实验出错。3.没有开启路由器端口，导致线路不通。六、实验总结1.在实验过程中要注意交换机与路由器的区别。2.注意命令模式中exit(返回上一级命令模式)与end(直接返回到特权模式)的区别。3.实验过程中要仔细认真，不能遗漏任何一个步骤。LDAYtRyKfE
