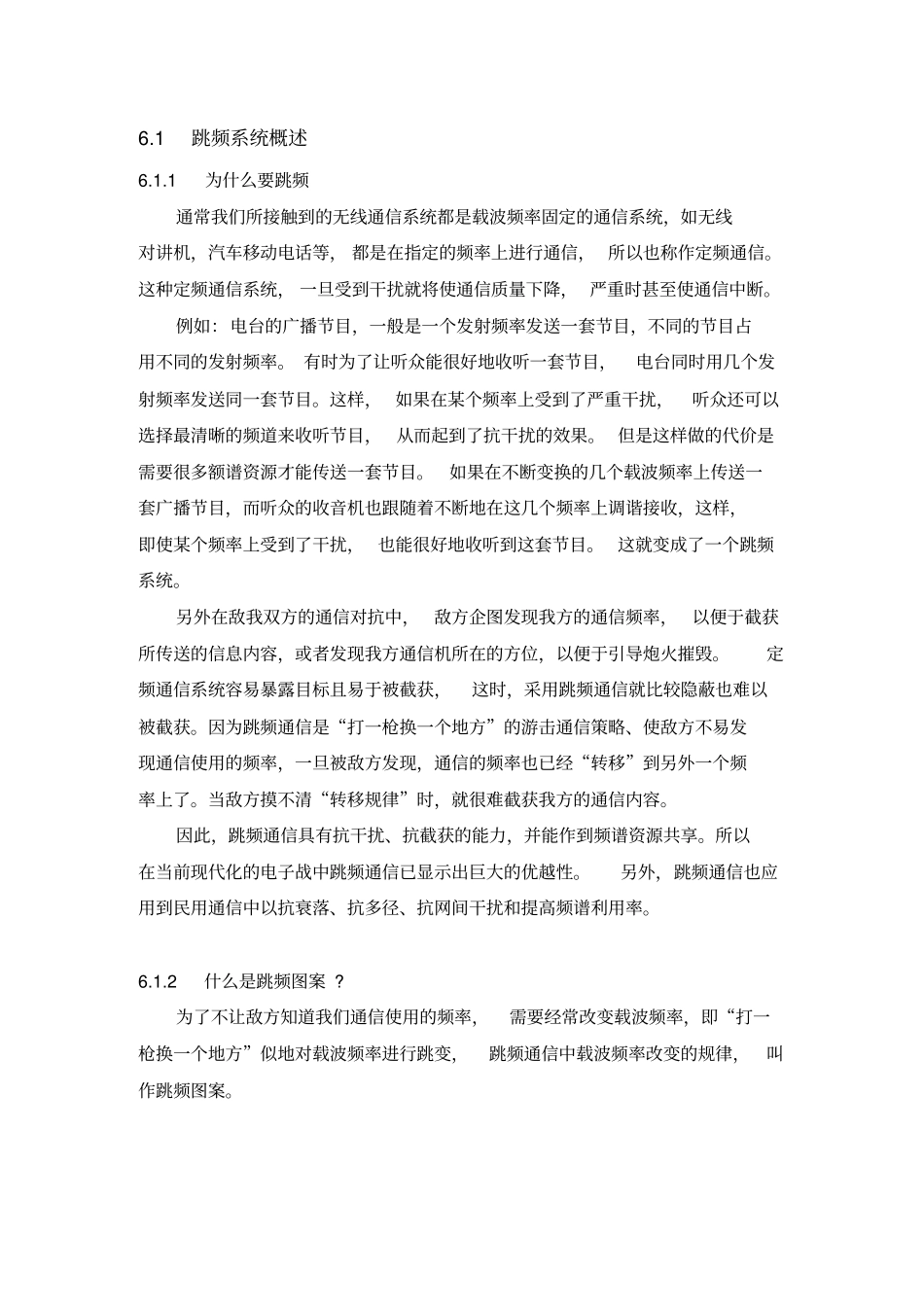

6.1跳频系统概述6.1.1为什么要跳频通常我们所接触到的无线通信系统都是载波频率固定的通信系统，如无线对讲机，汽车移动电话等，都是在指定的频率上进行通信，所以也称作定频通信。这种定频通信系统，一旦受到干扰就将使通信质量下降，严重时甚至使通信中断。例如：电台的广播节目，一般是一个发射频率发送一套节目，不同的节目占用不同的发射频率。有时为了让听众能很好地收听一套节目，电台同时用几个发射频率发送同一套节目。这样，如果在某个频率上受到了严重干扰，听众还可以选择最清晰的频道来收听节目，从而起到了抗干扰的效果。但是这样做的代价是需要很多额谱资源才能传送一套节目。如果在不断变换的几个载波频率上传送一套广播节目，而听众的收音机也跟随着不断地在这几个频率上调谐接收，这样，即使某个频率上受到了干扰，也能很好地收听到这套节目。这就变成了一个跳频系统。另外在敌我双方的通信对抗中，敌方企图发现我方的通信频率，以便于截获所传送的信息内容，或者发现我方通信机所在的方位，以便于引导炮火摧毁。定频通信系统容易暴露目标且易于被截获，这时，采用跳频通信就比较隐蔽也难以被截获。因为跳频通信是“打一枪换一个地方”的游击通信策略、使敌方不易发现通信使用的频率，一旦被敌方发现，通信的频率也已经“转移”到另外一个频率上了。当敌方摸不清“转移规律”时，就很难截获我方的通信内容。因此，跳频通信具有抗干扰、抗截获的能力，并能作到频谱资源共享。所以在当前现代化的电子战中跳频通信已显示出巨大的优越性。另外，跳频通信也应用到民用通信中以抗衰落、抗多径、抗网间干扰和提高频谱利用率。6.1.2什么是跳频图案?为了不让敌方知道我们通信使用的频率，需要经常改变载波频率，即“打一枪换一个地方”似地对载波频率进行跳变，跳频通信中载波频率改变的规律，叫作跳频图案。通常我们希望频率跳变的规律不被敌方所识破，所以需要随机地改变以至无规律可循才好。但是若真的无规律可循的话，通信的双方(或友军)也将失去联系而不能建立通信。因此，常采用伪随机改变的跳频图案。只有通信的双方才知道此跳频图案，而对敌方则是绝对的机密。所谓“伪随机”，就是“假”的随机，其实是有规律性可循的，但当敌方不知跳频图案时，就很难猜出其跳频的规律来。图6－1所示为一个跳频图案。图中横轴为时间，纵轴为频率。这个时间与频率的平面叫作时频域。也可将这个时频域看作一个棋盘，横轴上的时间段与纵轴上的频率段构成了棋盘格子。阴影线代表所布棋子的方案，就是跳频图案；它表明什么时间采用什么频率进行通信，时间不同频率也不同。图6－1图6－1(a)中所示为一快跳频图案，它是在一个时间段内传送一个码位(比特)的信息。通常称此时间段叫跳频的驻留时间，称频率段为信道带宽。图6－1(b)所示则是一慢跳频图案，它是在一个跳频驻留时间内传送多个(此处3个)码位(比特)的信息。在时频域这个“模盘”上的一种布子方案就是一个跳频图案。当通信收发双方的跳频图案完全一致时，就可以建立跳频通信了。图6－2所示就是建立跳频通信的示意图。图6－2其中t表示时间，s表示空间，f表示频率。当收、发双方在空间上相距一定距离时，只要时频域上的跳额图案完全相重合，就表示收、发双方同步跳频地进行通信。6.1.3跳频是怎样抗干扰的?通信收、发双方的跳频图案是事先约定好的，或者是由发方通知收方的。这个跳频图案是敌方所不知道的。敌方若想于扰跳频通信，有几种策略可供选择：干扰方式1，在某一个频率上施放长时间的大功率的干扰，即单频干扰。干扰方式2，在某几个频率上施放长时间大功率的干扰，即多频干扰。干扰方式3；在连续的几个频带上施放长时间大功率的干扰，称作部分频带来扰。干扰方式4，在不同时间内在不同的频率上施放大功率的干扰。干扰方式5，依照跳频图案的规律跟踪施放大功率的干扰。这些干扰方式和跳频通信的关系正像二人对奕时相互“出子”一样，当双方的“布子”落在时一频域棋盘内的同一小格时，则干扰有效。因此，跟踪跳频图案施放的干扰策略就是最佳的干扰跳频通信的策略了。图6－3给出了方式1和方式4的干扰策略与跳频图案的关系。图6...
