辊压机技术参数VIP免费

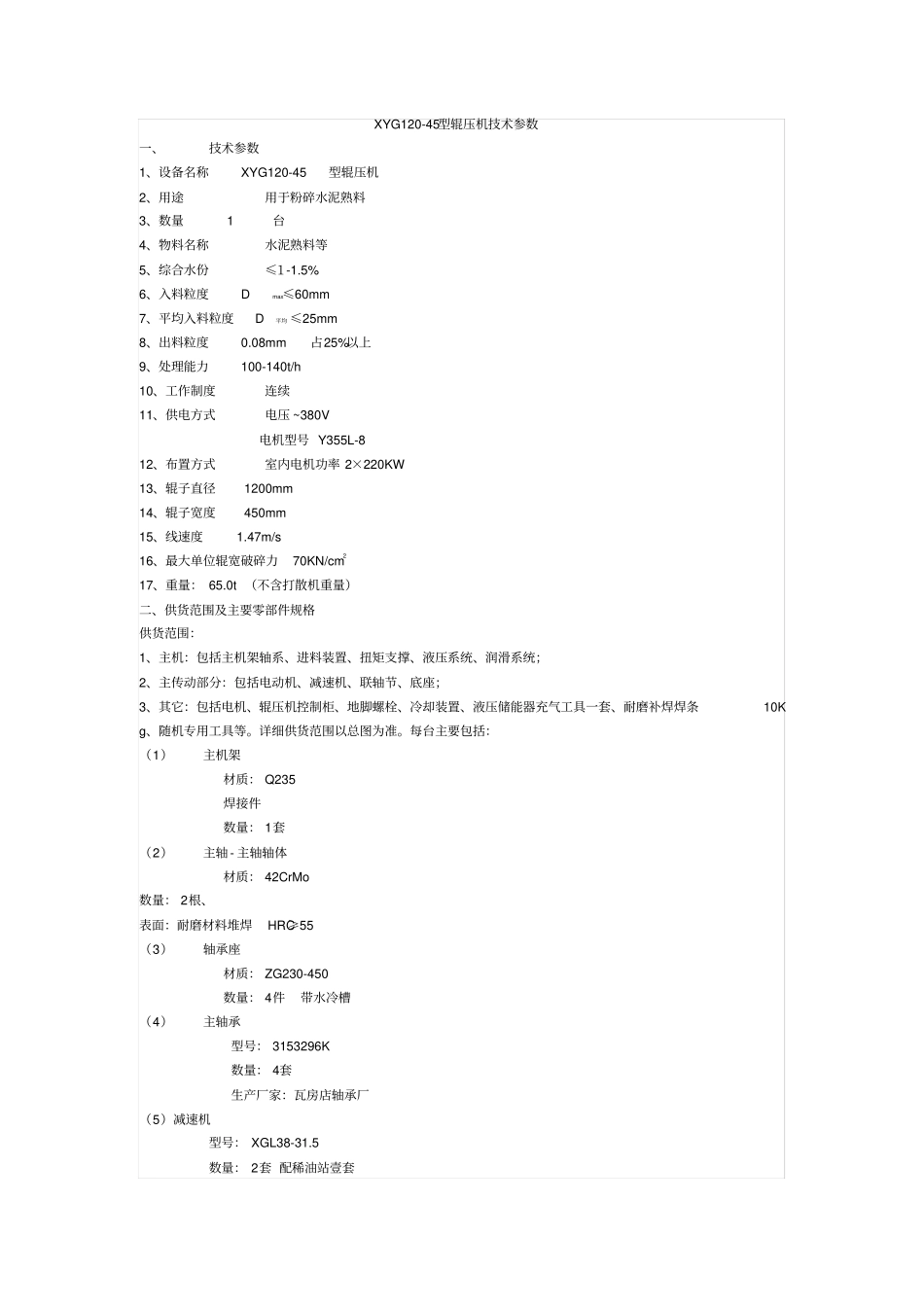

XYG120-45型辊压机技术参数一、技术参数1、设备名称XYG120-45型辊压机2、用途用于粉碎水泥熟料3、数量1台4、物料名称水泥熟料等5、综合水份≤1-1.5%6、入料粒度Dmax≤60mm7、平均入料粒度D平均≤25mm8、出料粒度0.08mm占25%以上9、处理能力100-140t/h10、工作制度连续11、供电方式电压~380V电机型号Y355L-812、布置方式室内电机功率2×220KW13、辊子直径1200mm14、辊子宽度450mm15、线速度1.47m/s16、最大单位辊宽破碎力70KN/cm217、重量：65.0t（不含打散机重量）二、供货范围及主要零部件规格供货范围：1、主机：包括主机架轴系、进料装置、扭矩支撑、液压系统、润滑系统；2、主传动部分：包括电动机、减速机、联轴节、底座；3、其它：包括电机、辊压机控制柜、地脚螺栓、冷却装置、液压储能器充气工具一套、耐磨补焊焊条10Kg、随机专用工具等。详细供货范围以总图为准。每台主要包括：（1）主机架材质：Q235焊接件数量：1套（2）主轴-主轴轴体材质：42CrMo数量：2根、表面：耐磨材料堆焊HRC≥55（3）轴承座材质：ZG230-450数量：4件带水冷槽（4）主轴承型号：3153296K数量：4套生产厂家：瓦房店轴承厂（5）减速机型号：XGL38-31.5数量：2套配稀油站壹套生产厂家：湖北荆州减速机厂（6）主电机型号：Y355L-8（西门子合资）数量：2台（7）万向节传动轴数量：2套（8）电机底座数量：2件（9）液压系统型号：液压站16MPa，流量：20L/min数量：1套电动机：Y132S-4-5.5KW1台（10）地脚螺栓数量：1套（11）测温元件型号：pt-100数量：轴承部位4件，减速机部位2件（12）自动干油润滑系统数量：1套电动机：YS7714-J370W1台（13）辊隙检测—感应式传感器型号：HKB-80，行程：80mm，输出4~20mA精度：0.1%（14）液压系统工作压力检测—压力传感器（15）减速机润滑系统数量：1套电动机：Y80L-4-0.75KW1台三、制造标准及技术要求1、辊子主体为42CrMo锻打件，加工正火热处理，硬度达HB220~260，主轴表面堆焊有耐磨材料，主轴采用中空冷却水冷却。2、机架结构由上下横梁及左右立柱组成，由承载销加高强度螺栓组联接为一整体框架焊接结构，主机架材料主要为Q235钢板。3、主机架焊接后应做整体消除应力处理。4、为保障辊压机安全稳定运行，辊面磨损低，挤压效果好，严防铁块合金等异物进入。5、主轴轴承设有热电偶监测轴承温度。6、辊子主轴正火处理并经超声探伤检验。7、辊压机涂漆均匀，色调一致，无流畅现象滴挂现象；8、辊压机控制柜可配有中央集中控制接口，控制柜PLC为西门子公司产品；9、挤压机座应符合JC/T845-1999行业标准。四、供方提供的技术资料及时间1、辊压机总装图1套2、易损件的清单1套3、辊压机使用说明书1套4、装箱单1套以上资料中，第1项在合同签定后一周内提供给买方，一式两份，其余随产品发货时提供买方。五、质量保证及售后服务1、按国家规定实行三包，发现问题卖方接买方通知应及时到现场处理，凡由于质量缺陷而造成的零件损坏免费赔偿，对非正常作业而造成事故除外；2、设备运抵现场开始安装及试车过程中，卖方派员参与指导安装调试直至达标，时间不少于15天。辊压机辊面的使用与维护辊压机辊面的使用寿命与现场的使用、操作有着紧密关系，在使用过程中要严格按操作规程执行，加强日常管理，消除不利因素的影响：1、在运转过程中必须保证辊压机的饱和喂料。2、在使用过程中一定要保证除铁器和金属探测仪的正常使用，严禁硬质金属进入辊压机内部。3、一定要保证每星期清理，外排一次恒重仓，其目的是将富集在循环系统里面的铁渣，游离二氧化硅等进行外排，不让其加快对辊面的磨损。4、辊面产生剥落后，不论面积大小一定要及时补焊，否则会对基体造成损害。5、严格要求进入辊压机的物料大小应按照说明书中所示执行95%≤45mm/max≤75mm。6、进入辊压机的物料温度应≤100℃。如何提高辊压机的使用效果（1）正确的操作理念。在操作上我们要有意识地使辊压机能力最大化。比如Φ140-65的辊压机，其生产能力在240~295t/h，假如需向球磨机系统提供100t/h物料，辊压机在下限运行时处理能力为240t/h，需从中分选出100÷240=41.7%的细粉料；而辊压机在上限运行时能力为295t/h，需从中...
