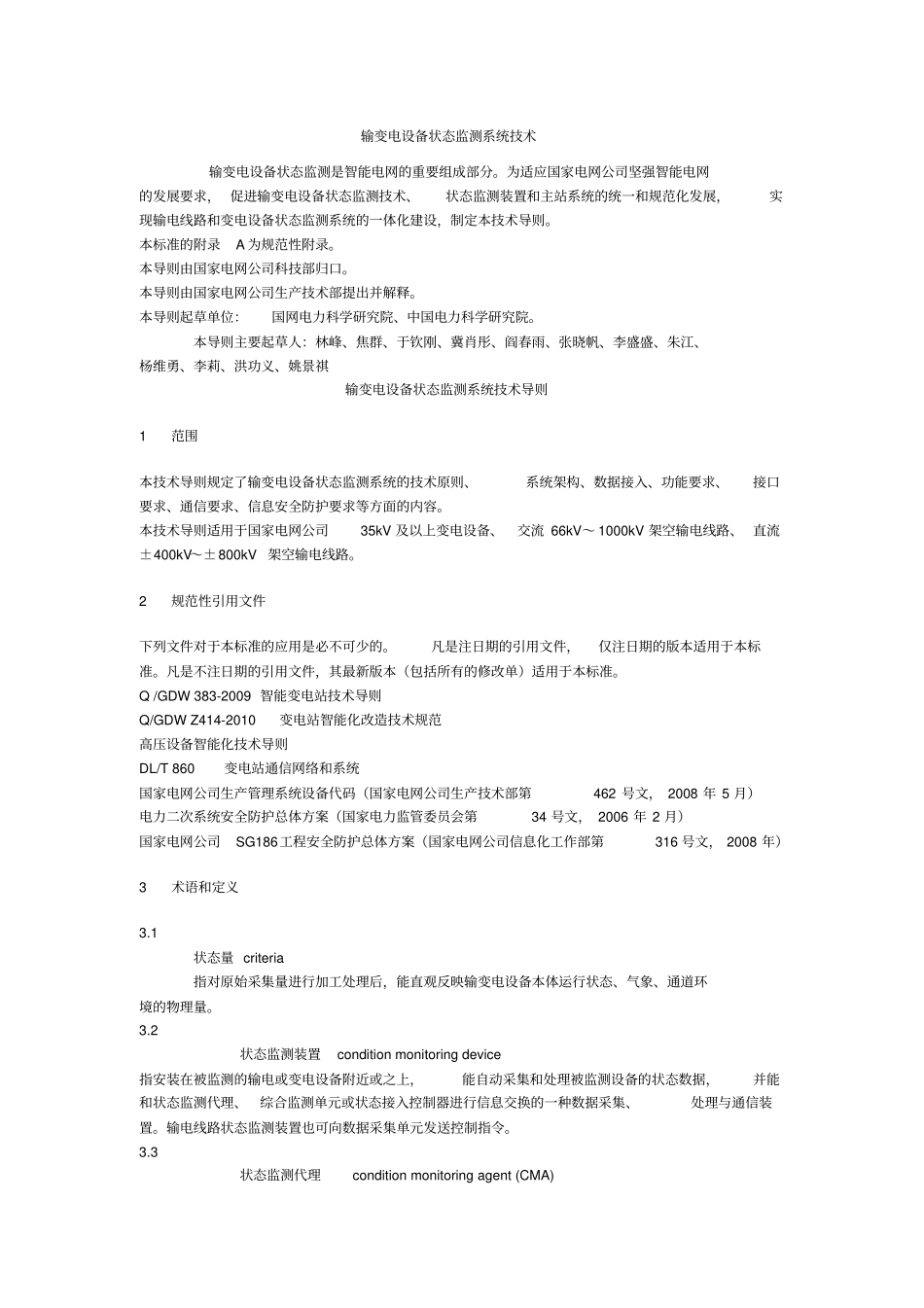

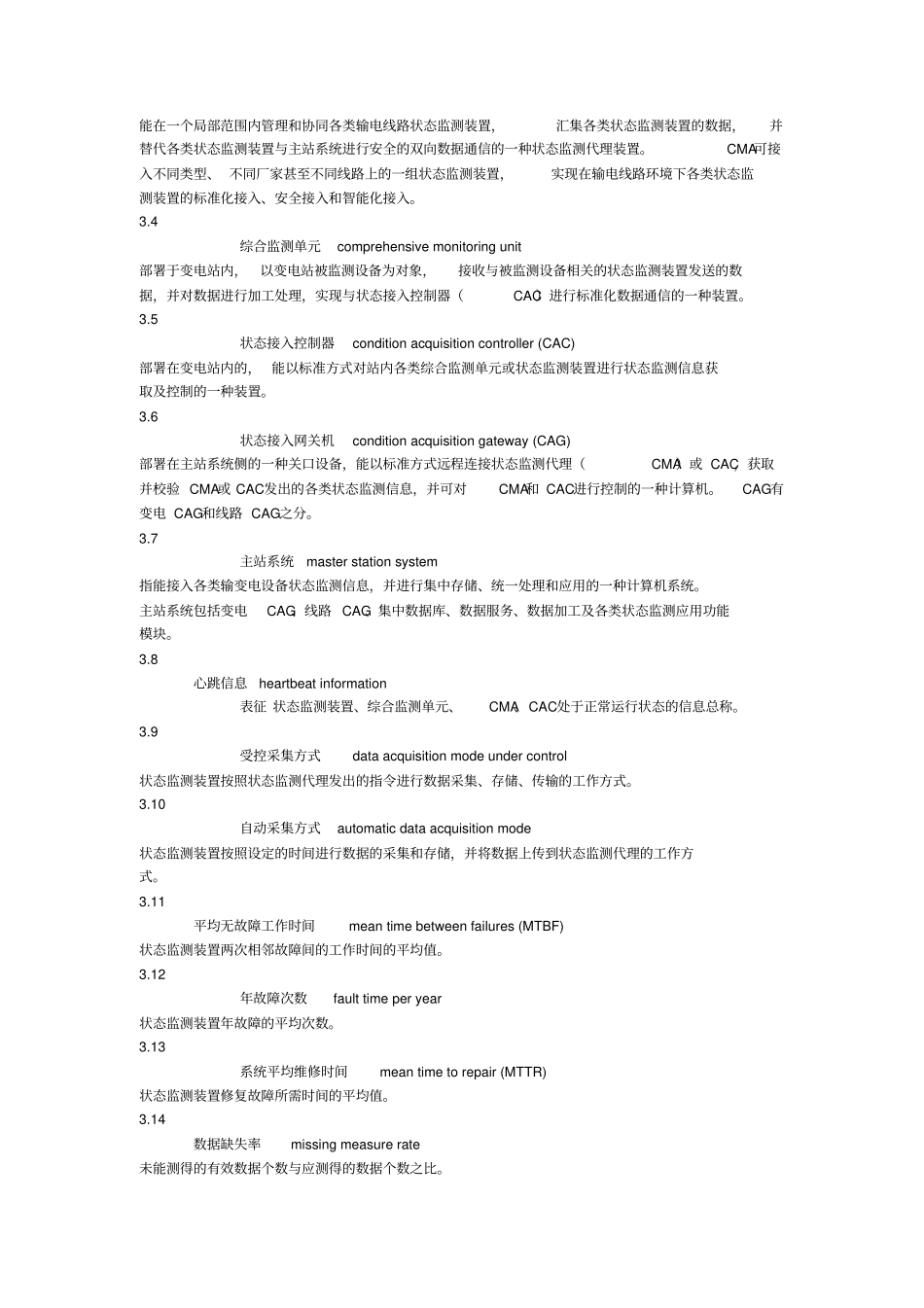

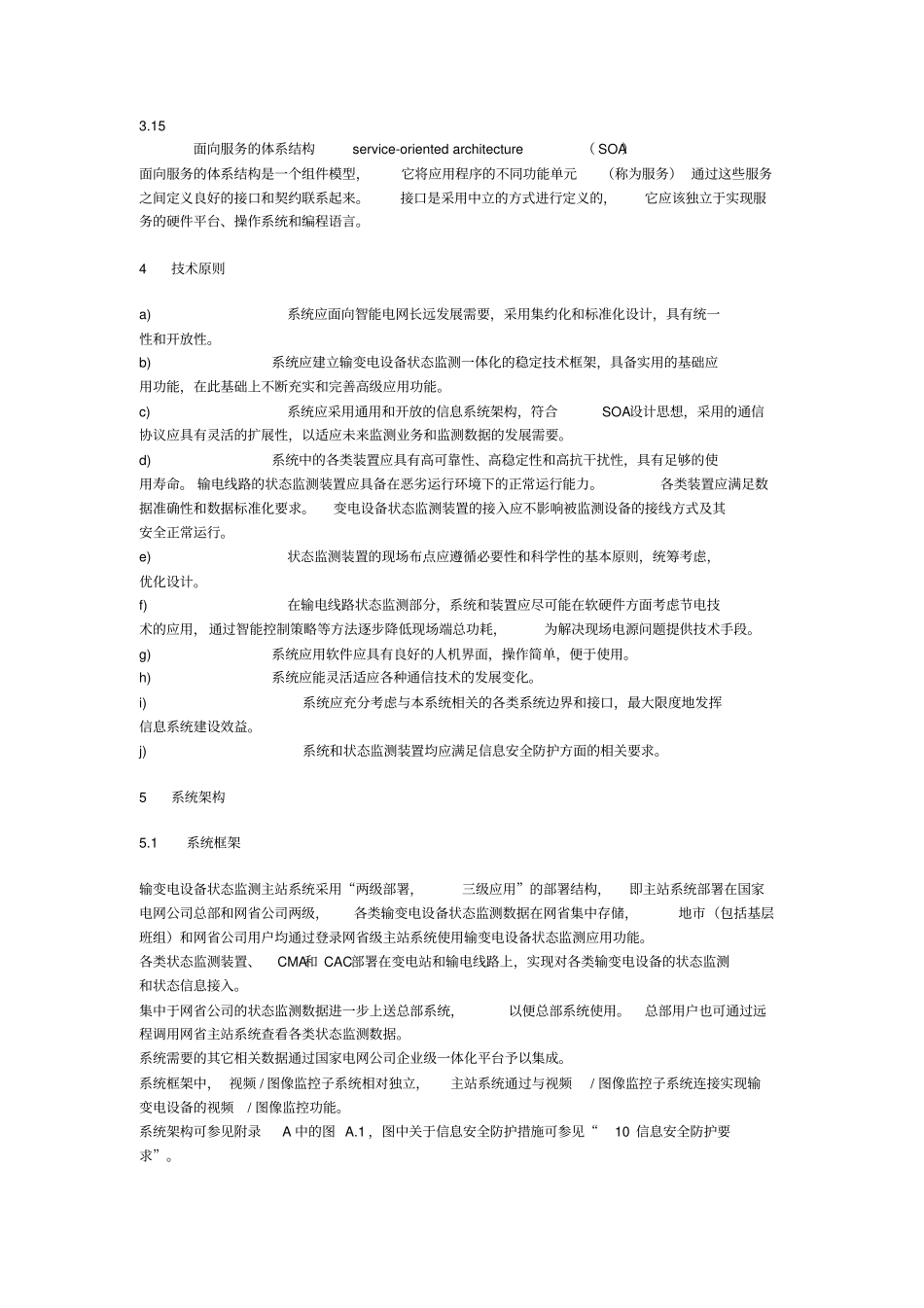

输变电设备状态监测系统技术输变电设备状态监测是智能电网的重要组成部分。为适应国家电网公司坚强智能电网的发展要求，促进输变电设备状态监测技术、状态监测装置和主站系统的统一和规范化发展，实现输电线路和变电设备状态监测系统的一体化建设，制定本技术导则。本标准的附录A为规范性附录。本导则由国家电网公司科技部归口。本导则由国家电网公司生产技术部提出并解释。本导则起草单位：国网电力科学研究院、中国电力科学研究院。本导则主要起草人：林峰、焦群、于钦刚、冀肖彤、阎春雨、张晓帆、李盛盛、朱江、杨维勇、李莉、洪功义、姚景祺输变电设备状态监测系统技术导则1范围本技术导则规定了输变电设备状态监测系统的技术原则、系统架构、数据接入、功能要求、接口要求、通信要求、信息安全防护要求等方面的内容。本技术导则适用于国家电网公司35kV及以上变电设备、交流66kV～1000kV架空输电线路、直流±400kV～±800kV架空输电线路。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。Q/GDW383-2009智能变电站技术导则Q/GDWZ414-2010变电站智能化改造技术规范高压设备智能化技术导则DL/T860变电站通信网络和系统国家电网公司生产管理系统设备代码（国家电网公司生产技术部第462号文，2008年5月）电力二次系统安全防护总体方案（国家电力监管委员会第34号文，2006年2月）国家电网公司SG186工程安全防护总体方案（国家电网公司信息化工作部第316号文，2008年）3术语和定义3.1状态量criteria指对原始采集量进行加工处理后，能直观反映输变电设备本体运行状态、气象、通道环境的物理量。3.2状态监测装置conditionmonitoringdevice指安装在被监测的输电或变电设备附近或之上，能自动采集和处理被监测设备的状态数据，并能和状态监测代理、综合监测单元或状态接入控制器进行信息交换的一种数据采集、处理与通信装置。输电线路状态监测装置也可向数据采集单元发送控制指令。3.3状态监测代理conditionmonitoringagent(CMA)能在一个局部范围内管理和协同各类输电线路状态监测装置，汇集各类状态监测装置的数据，并替代各类状态监测装置与主站系统进行安全的双向数据通信的一种状态监测代理装置。CMA可接入不同类型、不同厂家甚至不同线路上的一组状态监测装置，实现在输电线路环境下各类状态监测装置的标准化接入、安全接入和智能化接入。3.4综合监测单元comprehensivemonitoringunit部署于变电站内，以变电站被监测设备为对象，接收与被监测设备相关的状态监测装置发送的数据，并对数据进行加工处理，实现与状态接入控制器（CAC）进行标准化数据通信的一种装置。3.5状态接入控制器conditionacquisitioncontroller(CAC)部署在变电站内的，能以标准方式对站内各类综合监测单元或状态监测装置进行状态监测信息获取及控制的一种装置。3.6状态接入网关机conditionacquisitiongateway(CAG)部署在主站系统侧的一种关口设备，能以标准方式远程连接状态监测代理（CMA）或CAC，获取并校验CMA或CAC发出的各类状态监测信息，并可对CMA和CAC进行控制的一种计算机。CAG有变电CAG和线路CAG之分。3.7主站系统masterstationsystem指能接入各类输变电设备状态监测信息，并进行集中存储、统一处理和应用的一种计算机系统。主站系统包括变电CAG、线路CAG、集中数据库、数据服务、数据加工及各类状态监测应用功能模块。3.8心跳信息heartbeatinformation表征状态监测装置、综合监测单元、CMA、CAC处于正常运行状态的信息总称。3.9受控采集方式dataacquisitionmodeundercontrol状态监测装置按照状态监测代理发出的指令进行数据采集、存储、传输的工作方式。3.10自动采集方式automaticdataacquisitionmode状态监测装置按照设定的时间进行数据的采集和存储，并将数据上传到状态监测代理的工作方式。3.11平均无故障工作时间meantimebetweenfailures(MTBF)状态监测装置两次相邻故障间的工作时间的平均值。3.12年故障次数faulttimeperyear状态监测装置年故障的平均次数。3.13系...
