输煤系统安装及试运VIP免费

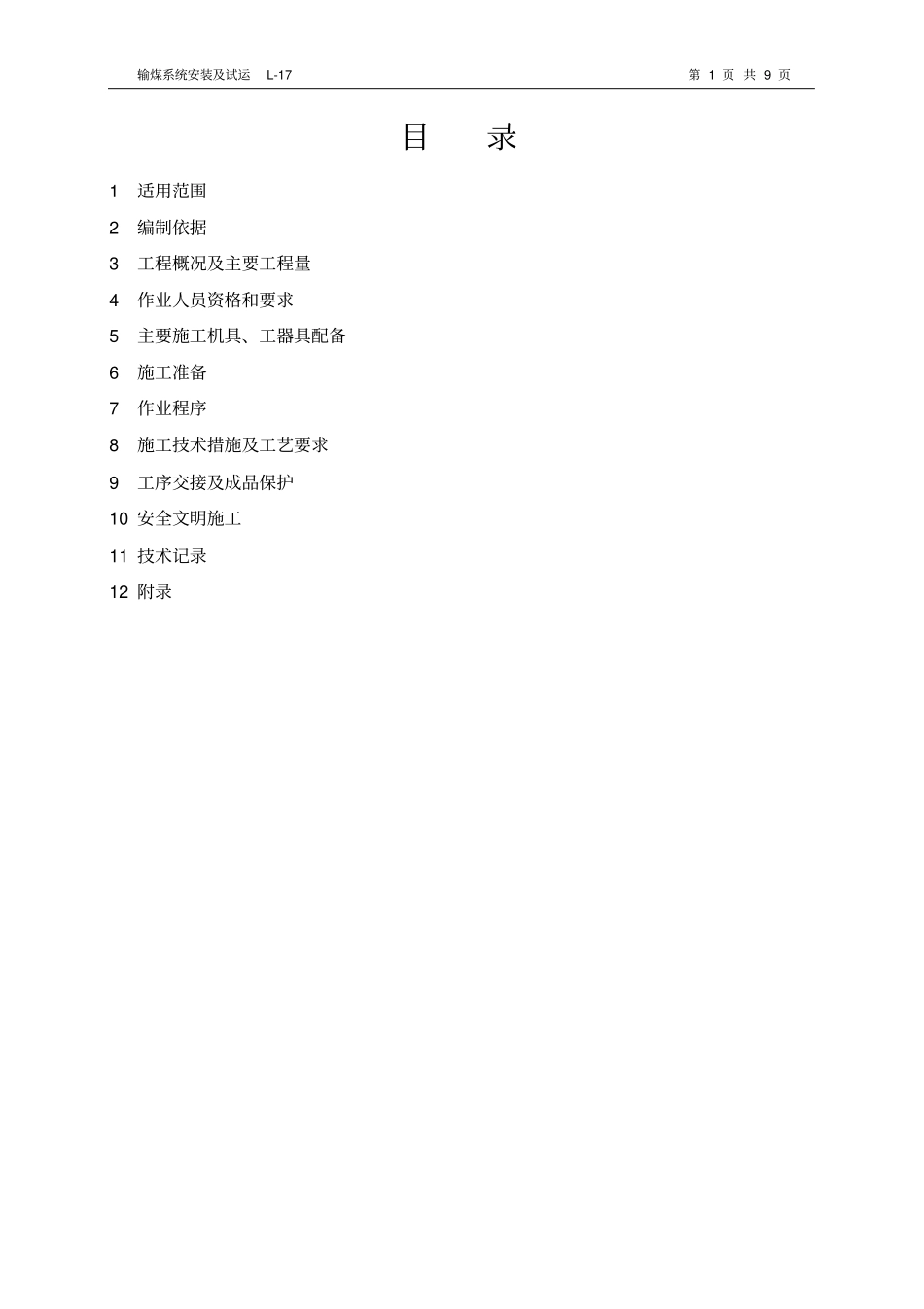

输煤系统安装及试运_第1页
1/9

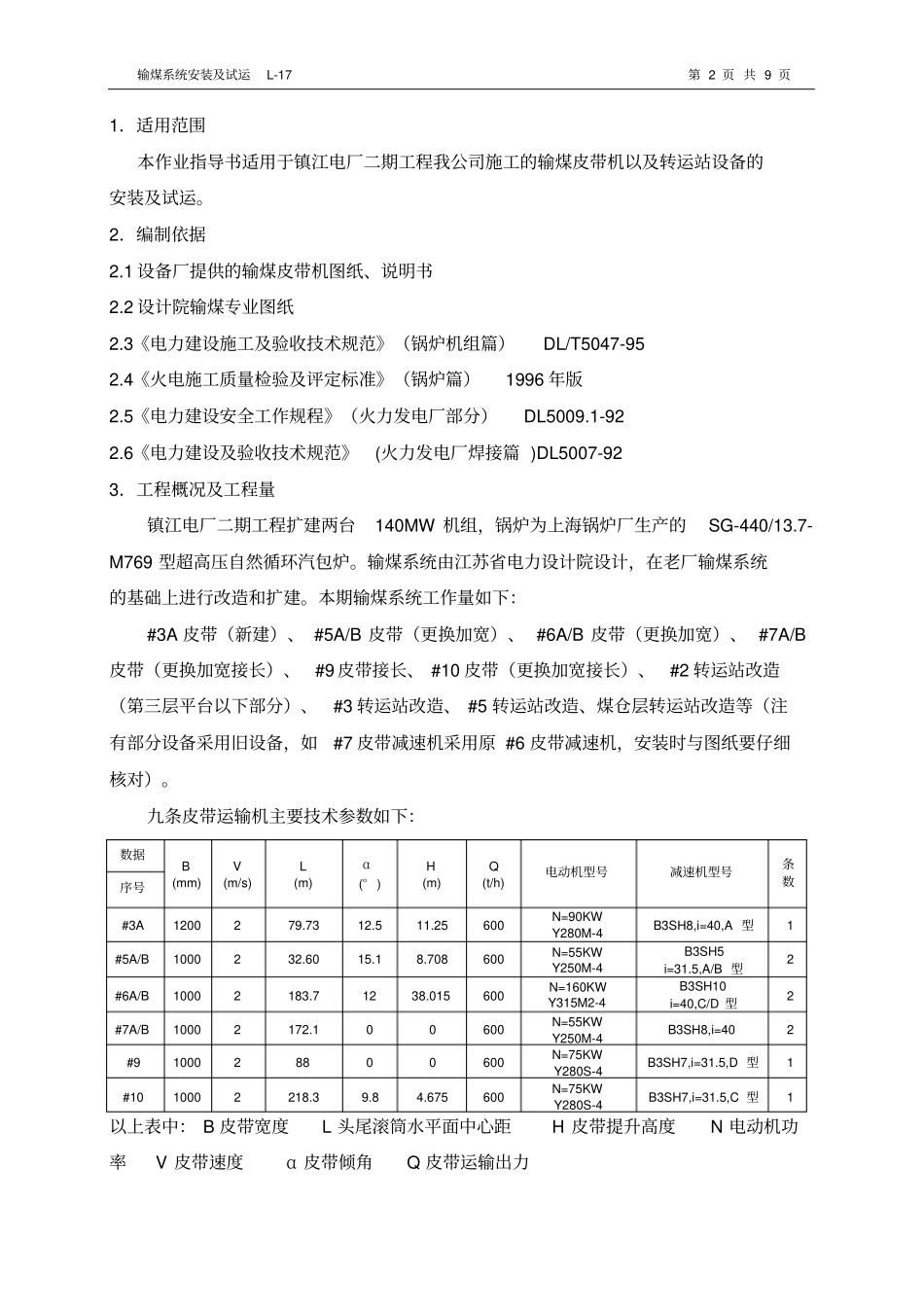

输煤系统安装及试运_第2页
2/9

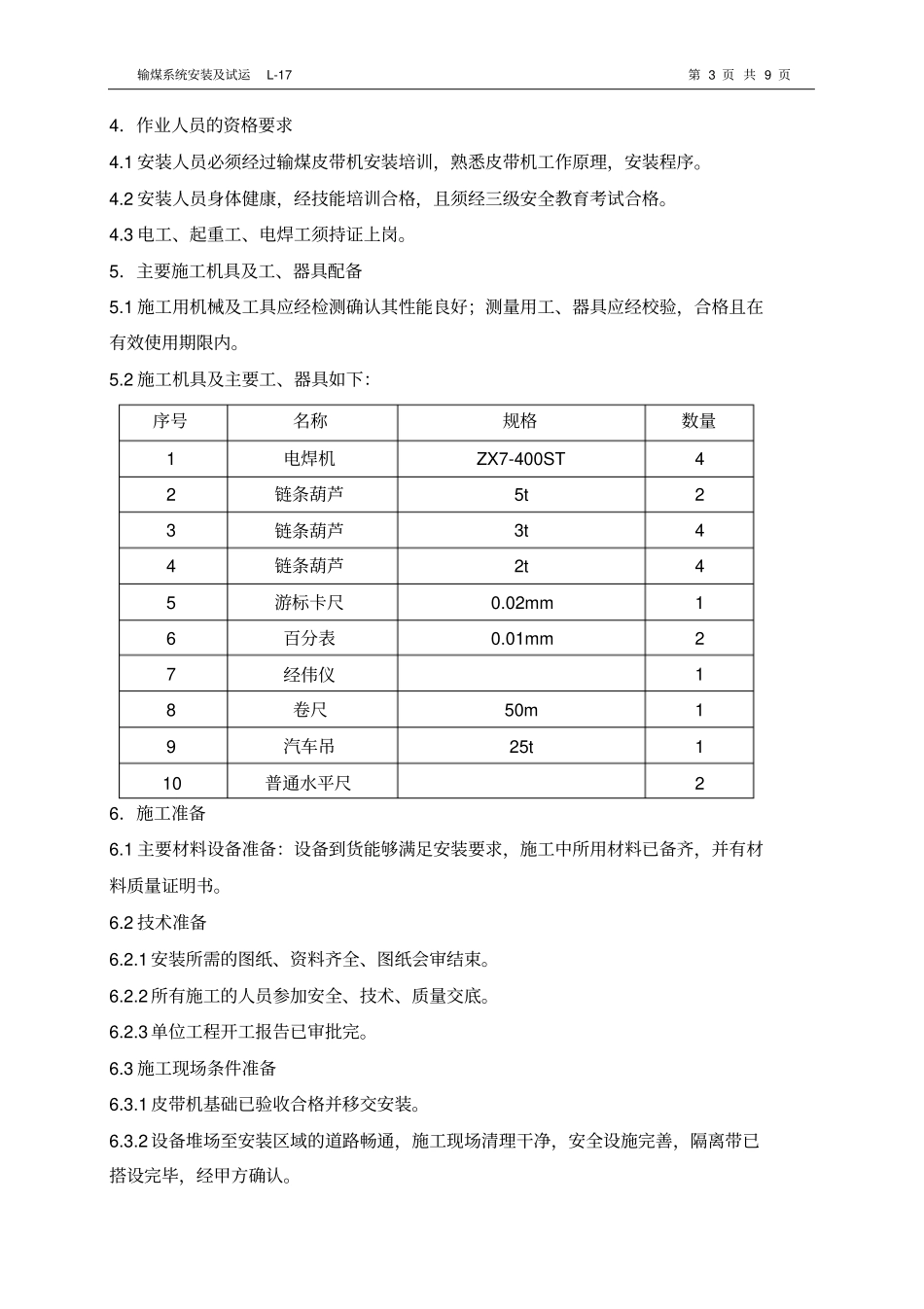

输煤系统安装及试运_第3页
3/9
输煤系统安装及试运L-17第1页共9页目录1适用范围2编制依据3工程概况及主要工程量4作业人员资格和要求5主要施工机具、工器具配备6施工准备7作业程序8施工技术措施及工艺要求9工序交接及成品保护10安全文明施工11技术记录12附录输煤系统安装及试运L-17第2页共9页1.适用范围本作业指导书适用于镇江电厂二期工程我公司施工的输煤皮带机以及转运站设备的安装及试运。2.编制依据2.1设备厂提供的输煤皮带机图纸、说明书2.2设计院输煤专业图纸2.3《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-952.4《火电施工质量检验及评定标准》(锅炉篇)1996年版2.5《电力建设安全工作规程》(火力发电厂部分)DL5009.1-922.6《电力建设及验收技术规范》(火力发电厂焊接篇)DL5007-923.工程概况及工程量镇江电厂二期工程扩建两台140MW机组,锅炉为上海锅炉厂生产的SG-440/13.7-M769型超高压自然循环汽包炉。输煤系统由江苏省电力设计院设计,在老厂输煤系统的基础上进行改造和扩建。本期输煤系统工作量如下:#3A皮带(新建)、#5A/B皮带(更换加宽)、#6A/B皮带(更换加宽)、#7A/B皮带(更换加宽接长)、#9皮带接长、#10皮带(更换加宽接长)、#2转运站改造(第三层平台以下部分)、#3转运站改造、#5转运站改造、煤仓层转运站改造等(注有部分设备采用旧设备,如#7皮带减速机采用原#6皮带减速机,安装时与图纸要仔细核对)。九条皮带运输机主要技术参数如下:数据B(mm)V(m/s)L(m)α(°)H(m)Q(t/h)电动机型号减速机型号条数序号#3A1200279.7312.511.25600N=90KWY280M-4B3SH8,i=40,A型1#5A/B1000232.6015.18.708600N=55KWY250M-4B3SH5i=31.5,A/B型2#6A/B10002183.71238.015600N=160KWY315M2-4B3SH10i=40,C/D型2#7A/B10002172.100600N=55KWY250M-4B3SH8,i=402#9100028800600N=75KWY280S-4B3SH7,i=31.5,D型1#1010002218.39.84.675600N=75KWY280S-4B3SH7,i=31.5,C型1以上表中:B皮带宽度L头尾滚筒水平面中心距H皮带提升高度N电动机功率V皮带速度α皮带倾角Q皮带运输出力输煤系统安装及试运L-17第3页共9页4.作业人员的资格要求4.1安装人员必须经过输煤皮带机安装培训,熟悉皮带机工作原理,安装程序。4.2安装人员身体健康,经技能培训合格,且须经三级安全教育考试合格。4.3电工、起重工、电焊工须持证上岗。5.主要施工机具及工、器具配备5.1施工用机械及工具应经检测确认其性能良好;测量用工、器具应经校验,合格且在有效使用期限内。5.2施工机具及主要工、器具如下:序号名称规格数量1电焊机ZX7-400ST42链条葫芦5t23链条葫芦3t44链条葫芦2t45游标卡尺0.02mm16百分表0.01mm27经伟仪18卷尺50m19汽车吊25t110普通水平尺26.施工准备6.1主要材料设备准备:设备到货能够满足安装要求,施工中所用材料已备齐,并有材料质量证明书。6.2技术准备6.2.1安装所需的图纸、资料齐全、图纸会审结束。6.2.2所有施工的人员参加安全、技术、质量交底。6.2.3单位工程开工报告已审批完。6.3施工现场条件准备6.3.1皮带机基础已验收合格并移交安装。6.3.2设备堆场至安装区域的道路畅通,施工现场清理干净,安全设施完善,隔离带已搭设完毕,经甲方确认。输煤系统安装及试运L-17第4页共9页7.作业程序8.施工技术措施及工艺要求本工程输煤系统主要是对一期工程设备的改造,改造的同时仍要保证一期机组顺利运行,所以要严格按下列作业措施施工,在运行皮带和施工区域间搭设可靠隔离带,在办理相应的工作票之后方可进场施工,施工应以保证一期设备的安全运行为前基础划线头、尾架安装设备检修中间架安装托辊及改向滚筒安装输送带铺设驱动装置安装拉紧装置安装设备清点检查皮带胶接栏杆、扶梯安装清扫器安装犁煤机安装输煤系统安装及试运L-17第5页共9页提,按甲方提供的施工时间与甲方密切配合,争取在最短的时间内高质量地完成施工任务。8.1按现场特点可把施工分为四个部分。第一部分为#2转运站及实物校检室改造、新增#3A皮带安装以及#3转运站的改造;第二部分为#5A/B、#6A/B皮带安装、#5转运站以及煤仓层转运站改造;第三部分为干煤棚#9、#10皮带安装;第四部分为煤仓层#7A/B皮带安装。8.2#3A皮带及#2、#3转运站施...
