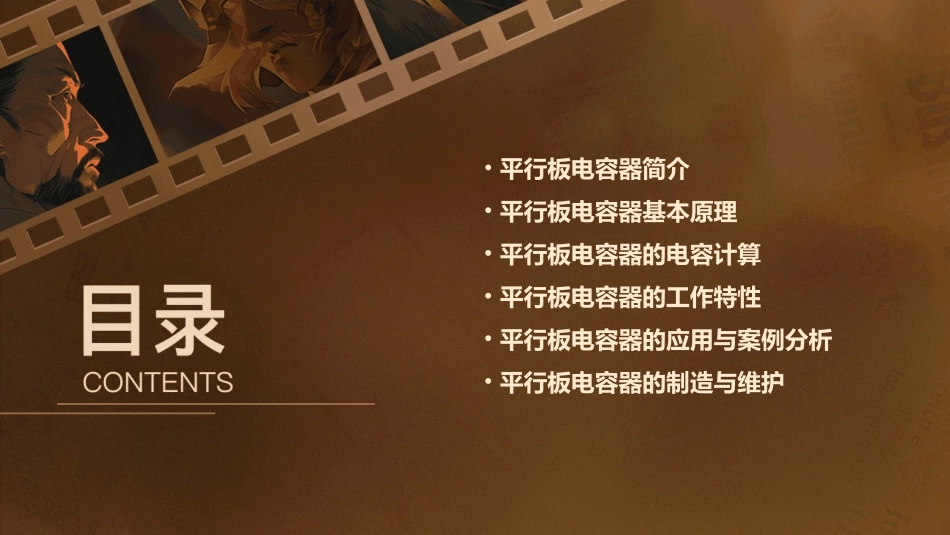

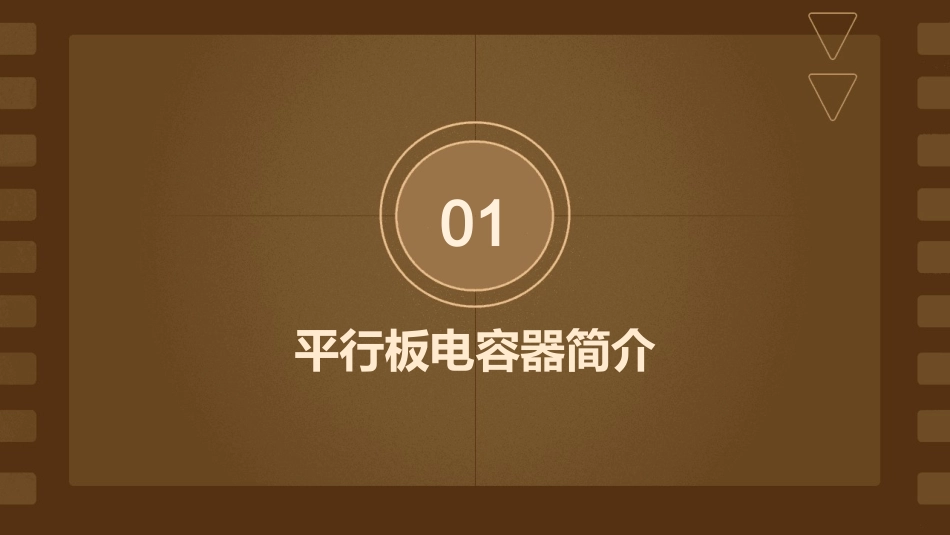

平行板电容器课件•平行板电容器简介•平行板电容器基本原理•平行板电容器的电容计算•平行板电容器的工作特性•平行板电容器的应用与案例分析•平行板电容器的制造与维护01平行板电容器简介平行板电容器是一种由两个平行的金属板或导体组成的装置，用于存储电荷。定义平行板电容器由两个平行板、绝缘介质和导线组成。结构定义与结构组成平行板电容器主要由两个平行的金属板或导体组成，中间填充绝缘介质。特点平行板电容器具有结构简单、易于制造、容量大、体积小、绝缘性好、稳定性高等优点。组成与特点平行板电容器广泛应用于电子设备、电力工程、通信、医疗等领域，用于滤波、去耦、储能等。手机、电视、电脑等电子产品中都有平行板电容器的应用，用于稳定电源和信号，提高电子设备的性能和稳定性。应用与实例实例应用02平行板电容器基本原理平行板电容器中的电场是由电荷分布产生的，是一个静态电场。静电场电场线方向电场强度电场线从正电荷出发，终止于负电荷，在电容器两极板上电荷最为密集。电场强度E与电荷密度成正比，与距离成反比。030201电容器的电场分布平行板电容器中的电荷是分别存储在两极板上，电荷密度与极板面积和电介质常数有关。储存方式当电压V加到电容器上时，电荷将通过电容器两极板进行积累，极板上电荷密度与电压成正比。充电过程放电时，电荷将通过外电路进行释放，电流大小与电容器的充电状态有关。放电过程电容器的电荷储存平行板电容器储存的能量以电场能的形式存在，与电容器的电容和电压有关。能量形式电容器的能量可以用公式计算，E=0.5CV²，其中C为电容器的电容，V为电容器的电压。能量计算当电容器放电时，储存的电场能将通过外电路进行释放，释放的能量大小与放电电流的大小有关。能量释放电容器的能量储存03平行板电容器的电容计算0102平行板电容器的电容公式这个公式可以用来计算任何平行板电容器的电容，只需要知道上述四个参数的值即可。平行板电容器的电容公式是：C=εr*ε0*S/d，其中εr是相对介电常数，ε0是真空介电常数，S是两板之间的正对面积，d是两板之间的距离。影响电容器的因素平行板电容器的电容受多个因素影响，包括两板之间的距离、正对面积、相对介电常数等。当两板之间的距离减小或正对面积增大时，电容器的电容会增大；当相对介电常数增大时，电容器的电容也会增大。在实际测量中，由于存在各种误差因素，如测量设备的误差、操作误差等，会导致测量结果存在一定的误差。为了减小误差，可以采用多种方法，如多次测量求平均值、使用高精度的测量设备等。同时，需要注意对测量结果进行合理的分析和处理，以得到更准确的结果。电容器的误差分析04平行板电容器的工作特性在电容器两极板间加上电压时，电容器开始充电。正极板上的电子被吸引到负极板，负极板上的电子被吸引到正极板，从而在两极板间形成电场。随着充电的进行，两极板间的电压不断上升，直至达到预设的电压值。充电过程当电容器两极板间的电压超过预设值时，电子在电场的作用下加速运动，从正极板流向负极板，形成电流。随着放电的进行，两极板间的电压逐渐降低，直至为零。放电过程电容器的充电和放电特性串联电容器的等效电容等于每个电容器的电容之和。当多个电容器串联时，每个电容器上的电压与其电容成反比，因此小电容器的电压会比大电容器高。串联电容器的等效电容并联电容器的等效电容等于所有电容器电容的总和。当多个电容器并联时，每个电容器都可以看作是一个独立的电源，因此它们的电压是相同的。并联电容器的等效电容电容器的串联和并联特性低频特性在低频范围内，电容器的阻抗随频率的增加而减小。这意味着在低频信号下，电容器可以视为一个短路的元件。高频特性在高频范围内，电容器的阻抗随频率的增加而增加。这意味着在高频信号下，电容器可以视为一个开路的元件。电容器的频率特性05平行板电容器的应用与案例分析电力能源领域电容器在电力能源领域中主要用于电力滤波、无功补偿等。电子信息领域电容器在电子信息领域中应用广泛，如电子电路、通讯、雷达、导航等。汽车工业领域电容器在汽车工业领域中主要用于汽车电子、安全气囊等。电容器...
