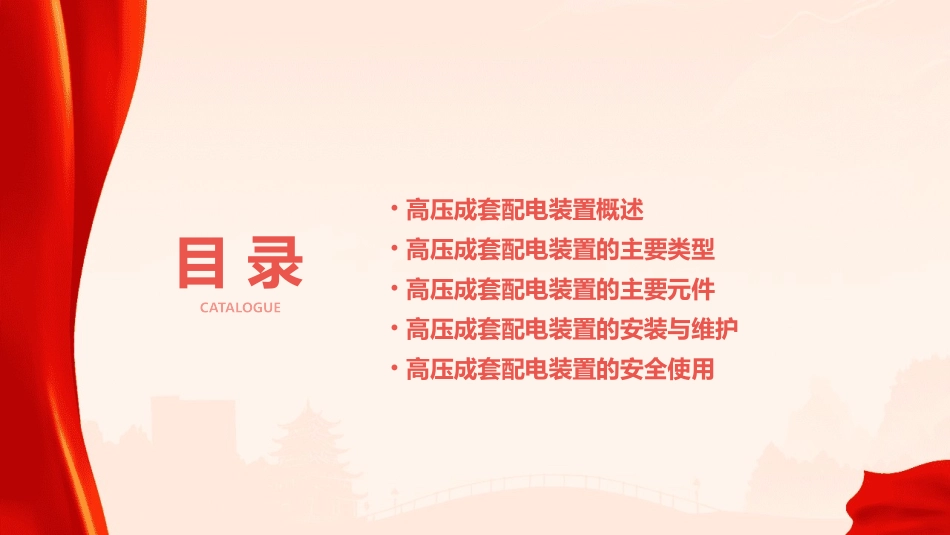

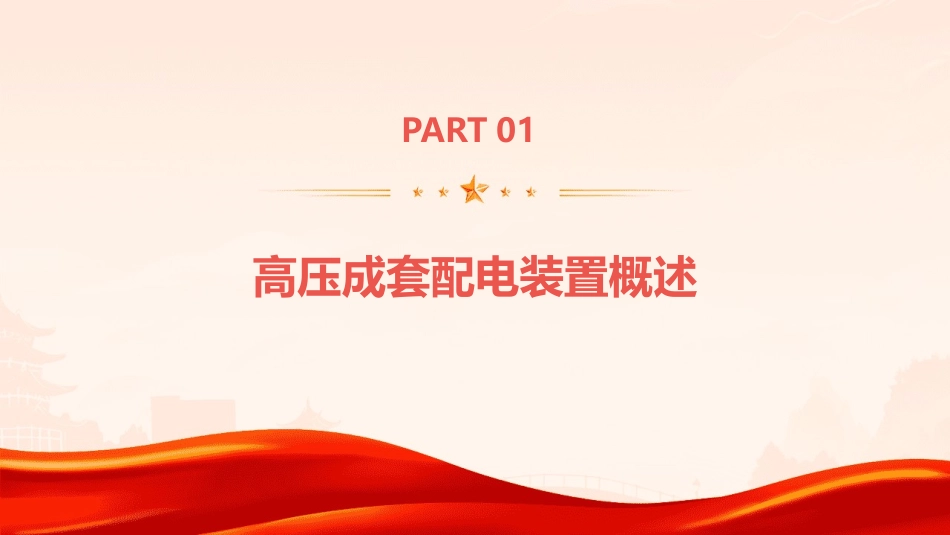

高压理论高压成套配电装置课件REPORTING2023WORKSUMMARY目录CATALOGUE•高压成套配电装置概述•高压成套配电装置的主要类型•高压成套配电装置的主要元件•高压成套配电装置的安装与维护•高压成套配电装置的安全使用PART01高压成套配电装置概述高压成套配电装置是指将高压电气设备组装在金属外壳内的成套配电装置，主要用于电力系统的高压配电和控制。定义结构紧凑、占地面积小、运行可靠、维护方便、便于扩展等。特点定义与特点工作原理高压成套配电装置通过高压开关等设备，实现对电力系统的高压配电和控制。其主要由进线柜、出线柜、变压器柜、联络柜等组成，各柜之间通过母线连接，实现电能的分配和控制。工作流程高压电源通过进线柜进入，经过变压器柜变压后，电能通过出线柜输出到负载。同时，联络柜可以实现不同柜之间的联络和切换，保证电力系统的稳定运行。工作原理高压成套配电装置广泛应用于电力系统、工矿企业、公共设施等领域的高压配电和控制。如变电站、配电室、开关站等场所，作为电力系统的重要设备之一，对于保障电力系统的安全、稳定、可靠运行具有重要作用。应用领域应用场景应用领域PART02高压成套配电装置的主要类型总结词结构简单、运行稳定、易于维护详细描述固定式高压成套配电装置通常采用金属封闭铠装式结构，将高压电器元件安装在固定的金属封闭柜体内，通过电缆或母线与外部线路连接。由于其结构简单、运行稳定，且易于维护，因此在电力系统中的应用较为广泛。固定式高压成套配电装置可移动、便于安装和运总结词移开式高压成套配电装置采用可移动式结构，柜体可以轻松地移开，便于安装和运输。这种装置通常采用模块化设计，可以根据实际需求进行组合和扩展，因此在一些需要灵活配置电力系统的场所得到广泛应用。详细描述移开式高压成套配电装置总结词灵活性高、可定制性强详细描述组合式高压成套配电装置是一种可以根据用户需求进行定制的高压成套配电装置。它通常由多个标准化的模块组成，用户可以根据实际需求选择不同的模块进行组合，以满足特定的电力系统配置要求。由于其灵活性高、可定制性强，因此广泛应用于电力系统的各个环节。组合式高压成套配电装置PART03高压成套配电装置的主要元件010204断路器断路器是一种高压开关设备，用于控制和保护电路。它能够切断或闭合高压电路，并在必要时进行短路保护。断路器通常由触头、灭弧装置、操作机构和绝缘部分组成。根据使用需求，断路器可分为空气断路器、油断路器和真空断路器等类型。03隔离开关是一种高压开关设备，主要用于隔离电源。它能在断开位置提供明显的断开点，确保检修和调试时的安全。隔离开关通常不具备短路和过载保护功能，但在某些情况下可兼作断路器使用。隔离开关的结构简单，主要由触头、绝缘支撑和操作机构组成。01020304隔离开关它用于测量和保护电路，能够将高压电路中的大电流按比例减小，以便于仪表和继电器的测量与控制。电流互感器通常由一次绕组、二次绕组和铁芯组成。电流互感器是一种将大电流转换为小电流的设备。电流互感器电压互感器是一种将高电压转换为低电压的设备。它用于测量和保护电路，能够将高压电路中的高电压按比例减小，以便于仪表和继电器的测量与控制。电压互感器通常由一次绕组、二次绕组和铁芯组成。电压互感器避雷器避雷器是一种过电压保护装置，用于限制过电压对电气设备的危害。它通常安装在电气设备与大地之间，当线路中出现过电压时，避雷器能够迅速导通，将过电压引入大地，从而保护电气设备不受损坏。避雷器根据使用需求可分为阀型避雷器、管型避雷器和氧化锌避雷器等类型。PART04高压成套配电装置的安装与维护安装步骤1.准备工具和材料2.确定安装位置和布局安装步骤与注意事项3.安装基础和支架4.安装配电装置本体5.接线和调试安装步骤与注意事项注意事项2.严格按照设计图纸和规范进行安装1.确保安装位置符合安全要求，便于操作和维护3.注意电气安全，遵循相关电气安全规程安装步骤与注意事项日常维护1.检查设备外观和环境状况2.检查设备运行状态和声音日常维护与保养•检查电缆和连接部位日常维护与保养日常维护与保养保养2.对易损件进行检...
