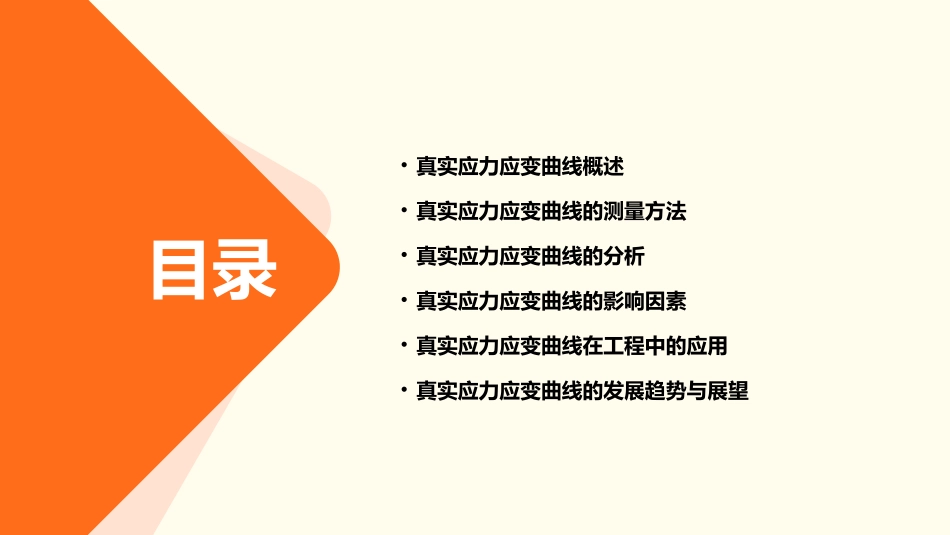

第六节真实应力应变曲线课件•真实应力应变曲线概述•真实应力应变曲线的测量方法•真实应力应变曲线的分析•真实应力应变曲线的影响因素•真实应力应变曲线在工程中的应用•真实应力应变曲线的发展趋势与展望目录01真实应力应变曲线概述材料在变形过程中，单位截面积上的内力。真实应力真实应变真实应力应变曲线材料在变形过程中，长度或体积的变化与原始尺寸的比值。描述材料在受力过程中真实应力与真实应变之间关系的曲线。030201定义与概念通过分析曲线可以了解材料的弹性、塑性和屈服等力学性能。揭示材料力学性能为材料选择和结构设计提供依据，确保材料在使用过程中能够承受所需的应力而不会发生破坏。指导材料设计了解材料的应力应变行为有助于优化材料的加工工艺，如锻造、轧制和焊接等。优化加工工艺真实应力应变曲线的意义真实应力应变曲线与工程应用机械零件设计根据材料的真实应力应变曲线，可以更精确地设计机械零件的尺寸和结构，以确保其在使用过程中具有足够的强度和稳定性。结构稳定性评估通过分析真实应力应变曲线，可以评估结构的稳定性，预测结构在不同受力条件下的行为。失效分析利用真实应力应变曲线可以分析材料的失效原因，为改进材料性能和优化设计提供依据。02真实应力应变曲线的测量方法静态测量法在静态条件下，通过拉伸或压缩试验机对材料进行连续加载，同时使用应变计等测量设备直接测量材料的应变，并记录对应的应力值。这种方法可以获得较为准确的应力应变数据，但需要使用高精度的设备和专业的操作人员。动态测量法利用振动试验机等设备，对材料施加周期性变化的应力，通过测量材料的振动频率、振幅等参数，间接计算出材料的应力应变状态。这种方法具有较高的时间分辨率，适用于快速变化的应力应变状态。直接测量法利用声波在材料中的传播特性，通过测量声速、声衰减等参数，推算出材料的弹性模量和泊松比等参数，进而计算出应力应变值。这种方法具有非破坏性和无损检测的优点，但需要建立准确的数学模型和进行标定。声学测量法利用X射线衍射技术，通过测量材料在不同应力状态下的晶格常数、衍射峰等参数，反推出材料的应力应变状态。这种方法具有较高的精度和可靠性，但需要使用昂贵的X射线设备和技术人员。X射线衍射法间接测量法试样制备试样的制备对实验结果的影响很大，需要严格控制试样的尺寸、形状、加工方式和热处理条件等参数，以保证试样的代表性和一致性。设备精度为了保证测量结果的准确性，需要使用高精度的实验设备和测量仪器，并定期进行校准和维护。环境控制实验环境如温度、湿度、气氛等对实验结果的影响也需要考虑，需要建立严格的实验条件和操作规程。实验测量中的注意事项03真实应力应变曲线的分析弹性阶段在弹性阶段，真实应力应变曲线呈线性关系，材料表现出弹性行为，即在外力作用下发生形变，外力消失后形变恢复。该阶段的形变是可逆的。屈服点当应力增加到一定程度时，材料开始发生屈服，即应力应变曲线出现水平切线。屈服点是材料开始发生塑性变形的临界点，对应的应力称为屈服应力。弹性阶段与屈服点分析在塑性阶段，真实应力应变曲线呈非线性关系，材料表现出塑性行为，即在外力作用下发生不可逆的形变。该阶段的形变是随着应力的增加而逐渐增大的。塑性阶段在塑性阶段，材料发生塑性变形，对应的应变称为塑性应变。塑性应变的大小和分布取决于材料的种类、加工条件和受力状态。塑性应变塑性阶段分析颈缩阶段当应力达到最大值时，材料开始发生颈缩现象，即试样在某一部位开始收缩，应力应变曲线出现下降趋势。颈缩现象是材料断裂前的预兆。断裂当应力减小到一定程度时，材料发生断裂，对应的应力称为断裂应力。断裂时材料的变形量称为断裂应变。颈缩阶段和断裂阶段是材料失效的两个重要阶段，对于材料的承载能力和安全性具有重要意义。颈缩阶段与断裂分析04真实应力应变曲线的影响因素不同材料的真实应力应变曲线具有不同的特征，如金属、塑料、陶瓷等材料具有不同的弹性模量、屈服点和断裂强度。材料的微观结构如晶粒大小、相组成和微观缺陷等对真实应力应变曲线有显著影响，这些因素能够改变材料的力学性能和变形...
