高考物理总复习 3-1-7-2 电动势 闭合电路的欧姆定律VIP免费

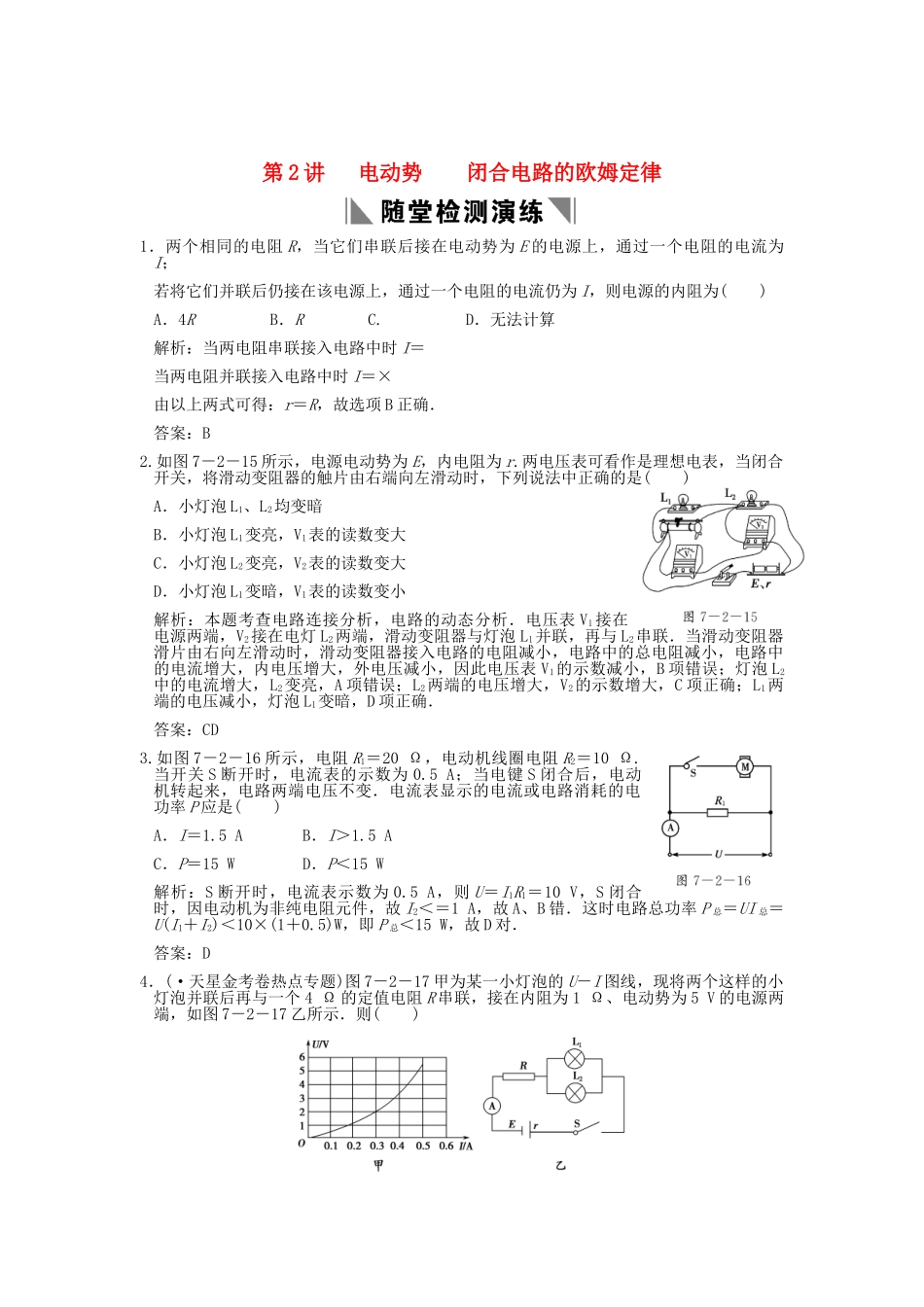

第2讲电动势闭合电路的欧姆定律1．两个相同的电阻R，当它们串联后接在电动势为E的电源上，通过一个电阻的电流为I；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I，则电源的内阻为()A．4RB．RC.D．无法计算解析：当两电阻串联接入电路中时I＝当两电阻并联接入电路中时I＝×由以上两式可得：r＝R，故选项B正确．答案：B2.如图7－2－15所示，电源电动势为E，内电阻为r.两电压表可看作是理想电表，当闭合开关，将滑动变阻器的触片由右端向左滑动时，下列说法中正确的是()A．小灯泡L1、L2均变暗B．小灯泡L1变亮，V1表的读数变大C．小灯泡L2变亮，V2表的读数变大D．小灯泡L1变暗，V1表的读数变小解析：本题考查电路连接分析，电路的动态分析．电压表V1接在电源两端，V2接在电灯L2两端，滑动变阻器与灯泡L1并联，再与L2串联．当滑动变阻器滑片由右向左滑动时，滑动变阻器接入电路的电阻减小，电路中的总电阻减小，电路中的电流增大，内电压增大，外电压减小，因此电压表V1的示数减小，B项错误；灯泡L2中的电流增大，L2变亮，A项错误；L2两端的电压增大，V2的示数增大，C项正确；L1两端的电压减小，灯泡L1变暗，D项正确．答案：CD3.如图7－2－16所示，电阻R1＝20Ω，电动机线圈电阻R2＝10Ω.当开关S断开时，电流表的示数为0.5A；当电键S闭合后，电动机转起来，电路两端电压不变．电流表显示的电流或电路消耗的电功率P应是()A．I＝1.5AB．I＞1.5AC．P＝15WD．P＜15W解析：S断开时，电流表示数为0.5A，则U＝I1R1＝10V，S闭合时，因电动机为非纯电阻元件，故I2＜＝1A，故A、B错．这时电路总功率P总＝UI总＝U(I1＋I2)＜10×(1＋0.5)W，即P总＜15W，故D对．答案：D4．(·天星金考卷热点专题)图7－2－17甲为某一小灯泡的U－I图线，现将两个这样的小灯泡并联后再与一个4Ω的定值电阻R串联，接在内阻为1Ω、电动势为5V的电源两端，如图7－2－17乙所示．则()A．通过每盏小灯泡的电流强度为0.2A，此时每盏小灯泡的电功率为0.6WB．通过每盏小灯泡的电流强度为0.3A，此时每盏小灯泡的电功率为0.6WC．通过每盏小灯泡的电流强度为0.2A，此时每盏小灯泡的电功率为0.26WD．通过每盏小灯泡的电流强度为0.3A，此时每盏小灯泡的电功率为0.4W解析：若通过每盏小灯泡的电流强度为0.2A，则电源输出电流为I＝0.4A，由闭合电路欧姆定律计算得此时小灯泡两端电压为U＝E－I(R＋r)＝3V．由题图甲可知小灯泡的电流强度为0.2A时小灯泡两端电压仅为1.3V，显然通过每盏小灯泡的电流强度不可能为0.2A，A、C错误；若通过每盏小灯泡的电流强度为0.3A，由题图甲可知小灯泡的电流强度为0.3A时小灯泡两端电压为2.0V，电阻R和内阻r上的电压为3.0V，此时每盏小灯泡的电功率为P＝UI＝0.6W，B正确、D错误．答案：B5.有一种测量人体重的电子秤，其原理图如图7－2－18中的虚线所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻R随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N和Ω)．下列说法正确的是()A．该秤能测量的最大体重是1400NB．该秤能测量的最大体重是1300NC．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375A处D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表刻度盘0.400A处解析：本题考查传感器及闭合电路欧姆定律．电路中允许的最大电流为3A，因此根据闭合电路欧姆定律，压力传感器的最小电阻应满足R＋2＝，R最小为2Ω，代入R＝30－0.02F，求出最大F＝1400N，A项正确，B项错误；当F＝0时，R＝30Ω，这时电路中的电流I＝A＝0.375A，C项正确，D项错误．答案：AC1．某同学做电学实验，通过改变滑动变阻器电阻大小，观察到电压表和电流表的读数同时变大，则他所连接的电路可能是下图中的()答案：C2.如图7－2－19所示，电源电动势为E，内电阻为r，平行板电容器两金属板水平放置，S闭合后，两板间恰好有一质量为m、电荷量为q的油滴处于静止状态，G为灵敏电流计．以下说法正确的是()A．若滑动变阻器滑动触头向上移动，则油滴仍然静...
