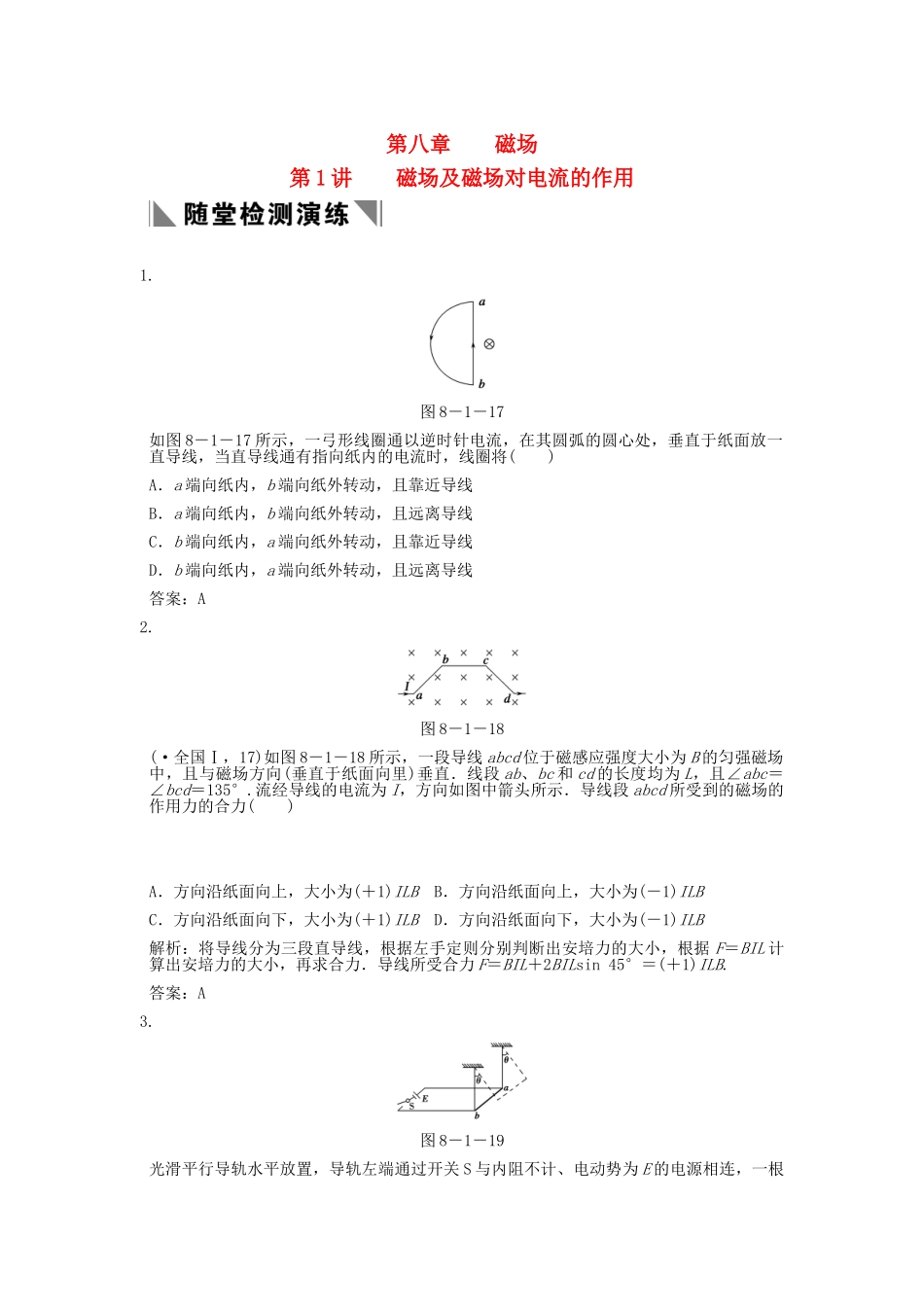

第八章磁场第1讲磁场及磁场对电流的作用1.图8－1－17如图8－1－17所示，一弓形线圈通以逆时针电流，在其圆弧的圆心处，垂直于纸面放一直导线，当直导线通有指向纸内的电流时，线圈将()A．a端向纸内，b端向纸外转动，且靠近导线B．a端向纸内，b端向纸外转动，且远离导线C．b端向纸内，a端向纸外转动，且靠近导线D．b端向纸内，a端向纸外转动，且远离导线答案：A2.图8－1－18(·全国Ⅰ，17)如图8－1－18所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力()A．方向沿纸面向上，大小为(＋1)ILBB．方向沿纸面向上，大小为(－1)ILBC．方向沿纸面向下，大小为(＋1)ILBD．方向沿纸面向下，大小为(－1)ILB解析：将导线分为三段直导线，根据左手定则分别判断出安培力的大小，根据F＝BIL计算出安培力的大小，再求合力．导线所受合力F＝BIL＋2BILsin45°＝(＋1)ILB.答案：A3.图8－1－19光滑平行导轨水平放置，导轨左端通过开关S与内阻不计、电动势为E的电源相连，一根质量为m、电阻为R的导体棒ab，用长为l的绝缘细线悬挂，悬线竖直时导体棒恰好与导轨良好接触且细线处于张紧状态，如图8－1－19所示，系统空间有竖直方向的匀强磁场．当闭合开关S时，导体棒向右摆出，摆到最大高度时，细线与竖直方向成θ角，则()A．磁场方向一定竖直向上B．导体棒离开导轨前受到向左的安培力C．导体棒摆到最大高度时重力势能的增加量等于mgl(1－cosθ)D．导体棒离开导轨前电源提供的电能大于mgl(1－cosθ)解析：从题中知道导体棒ab向右摆动，说明导体棒ab受到向右的安培力作用，由左手安则可知磁场方向一定竖直向下，A、B两项错误；电源提供的电能转化成了两部分，一部分是电路中所产生的热，另一部分是导体棒的机械能，D项正确；最大高度时，导体棒重力势能的增加量等于mgl(1－cosθ)，C项正确．答案：CD4.图8－1－20(·上海模拟)如图8－1－20所示，在竖直向下的匀强磁场中，有两根竖直放置的平行导轨AB、CD，导轨上放有质量为m的金属棒MN，棒与导轨间的动摩擦因数为μ，现从t＝0时刻起，给棒通以图示方向的电流，且电流强度与时间成正比，即I＝kt，其中k为恒量．若金属棒与导轨始终垂直，则如图所示的表示棒所受的摩擦力随时间变化的四幅图中，正确的是()解析：当Ff＝μBIL＝μBLktmg时，棒沿导轨向下减速；在棒停止运动前，所受摩擦力为滑动摩擦力，大小为：Ff＝μBLkt；当棒停止运动时，摩擦力立即变为静摩擦力，大小为：Ff＝mg，故选项C正确．答案：C5.图8－1－21如图8－1－21所示为一电流表的原理示意图．质量为m的均质细金属棒MN的中点处通过一挂钩与一竖直悬挂的弹簧相连，绝缘弹簧劲度系数为k.在矩形区域abcd内有匀强磁场，磁感应强度大小为B，方向垂直纸面向外．与MN的右端N连接的一绝缘轻指针可指示标尺上的读数，MN的长度大于.当MN中没有电流通过且处于平衡状态时，MN与矩形区域的cd边重合：当MN中有电流通过时，指针示数可表示电流强度．(1)当电流表示数为零时，弹簧伸长多少？(重力加速度为g)(2)若要电流表正常工作，MN的哪一端应与电源正极相接？(3)若k＝2.0N/m，＝0.20m，＝0.050m，B＝0.20T，此电流表的量程是多少？(不计通电时电流产生的磁场的作用)(4)若将量程扩大2倍，磁感应强度应变为多大？解析：(1)设当电流表示数为零时，弹簧的伸长量为Δx，则有mg＝kΔx，①由①式得：Δx＝.②(2)为使电流表正常工作，作用于通有电流的金属棒MN的安培力必须向下，因此M端应接正极．(3)设电流表满偏时通过MN间电流强度为Im，则有BIm＋mg＝k(＋Δx)，③联立②③并代入数据得Im＝2.5A．④(4)设量程扩大后，磁感应强度变为B′，则有2B′Im＋mg＝k(＋Δx)．⑤由①⑤式得：B′＝.⑥代入数据得：B′＝0.10T.答案：(1)(2)M端(3)2.5A(4)0.10T1．(·广东六校联考)一段长0.2m，通过2.5A电流的直导线，关于在磁感应强度为B的匀强磁场中所受安培力F的情况，正确的是()A．如果B＝2T，F一定是1NB．如...
