详解往复式压缩机分解课件VIP免费

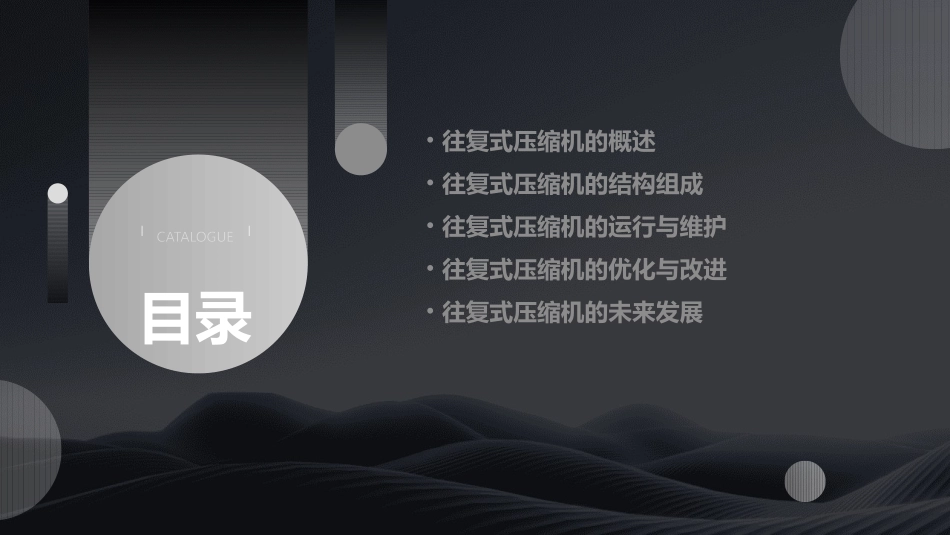

详解往复式压缩机分解课件CATALOGUE目录•往复式压缩机的概述•往复式压缩机的结构组成•往复式压缩机的运行与维护•往复式压缩机的优化与改进•往复式压缩机的未来发展往复式压缩机的概述01往复式压缩机是一种利用活塞在气缸内往复运动来压缩气体的机械设备。定义通过活塞在气缸内的往复运动，使气体在气缸内受到压缩，从而实现气体压力的提高和输送。工作原理定义与工作原理化工行业石油天然气行业电力行业制药行业往复式压缩机的应用领域01020304用于生产过程中气体压缩和输送，如合成氨、尿素等。用于油气分离、气田采气和输气等。用于火电厂和核电厂的空气供应和燃烧控制。用于药品生产和包装过程中的气体压缩。往复式压缩机的分类与特点按工作原理可分为单级往复式压缩机和多级往复式压缩机，单级压缩比低，多级压缩比高。按驱动方式可分为电动机驱动和蒸汽轮机驱动往复式压缩机，电动机驱动适用于中小型机组，蒸汽轮机驱动适用于大型机组。按冷却方式可分为水冷式和风冷式往复式压缩机，水冷式适用于高温气体压缩，风冷式适用于常温气体压缩。按结构特点可分为立式和卧式往复式压缩机，立式结构紧凑，占地面积小，适用于高压力比场合；卧式结构简单，维修方便，适用于中低压场合。往复式压缩机的结构组成02作为压缩机的基础结构，它承载并固定其他部件，确保压缩机的稳定运行。将机身固定在地基上，防止压缩机在工作过程中发生位移。机身部件地脚螺栓机身曲轴是压缩机的重要传动部件，通过曲轴的旋转运动将电动机的动力传递给活塞。曲轴曲轴安装在轴承中，以减少摩擦和磨损，提高运转效率。轴承曲轴部件活塞活塞是压缩机的主要工作元件，通过在气缸内的往复运动实现气体的压缩。活塞环活塞环装在活塞上，用于密封气缸，防止气体在压缩过程中泄漏。活塞部件气缸气缸是压缩机的核心部分，是气体进行压缩的场所。冷却水套气缸外部的水套用于冷却气缸，防止气缸过热，提高压缩机的工作效率和使用寿命。气缸部件气阀部件进气阀控制气体进入气缸的阀门，确保气体能够顺利进入气缸进行压缩。排气阀控制气体排出气缸的阀门，确保气体能够顺利排出气缸。往复式压缩机的运行与维护03在启动往复式压缩机前，应确保所有检查项目均已完成，并且符合安全要求。按照操作规程，先打开气阀，再启动电机，并观察机器运转是否正常。启动操作当需要停车时，应先关闭气阀，然后切断电源，以确保机器安全停止运转。在停车后，应进行必要的检查和维护工作。停车操作启动与停车操作在往复式压缩机运行过程中，应定期检查油位，确保油位处于正常范围内。油位过高或过低都会影响机器的正常运转。检查油位往复式压缩机的温度也是一个重要的监测指标。过高的温度可能意味着机器存在故障或冷却系统出现问题。监测温度正常的机器声音和振动是往复式压缩机正常运行的重要标志。如有异常声音或振动，应及时停机检查。声音与振动运行中的检查与维护气阀故障气阀是往复式压缩机的重要部件，如出现漏气、卡涩等故障，会影响压缩机的性能和效率。应定期检查和清洗气阀，如有需要更换气阀。曲轴断裂曲轴是往复式压缩机的关键部件，如出现断裂故障，会导致压缩机无法正常工作。为预防曲轴断裂，应定期检查曲轴的磨损情况，并及时更换磨损严重的曲轴。润滑系统故障润滑系统是保证往复式压缩机正常运行的重要部分。如出现润滑油供应不足或润滑油变质等问题，会导致机器运转异常。应定期检查润滑系统的工作状况，确保润滑油的质量和供应量符合要求。常见故障及排除方法往复式压缩机的优化与改进04采用高效电机，提高压缩机的工作效率，降低能耗。高效电机优化气缸设计冷却系统优化通过改进气缸的结构设计，减少压缩过程中的能量损失，提高压缩效率。改进压缩机的冷却系统，降低压缩机的温度，减少热量损失，提高能效。030201压缩机的能效提升通过采用新型材料和优化结构设计，减轻压缩机的重量，方便运输和安装。轻量化设计将压缩机各部分进行模块化设计，便于生产和维修，提高生产效率。模块化设计优化压缩机的耐磨、耐腐蚀等性能，提高压缩机的使用寿命。长寿命设计结构优化设计控制系统的改进智能化控制采用先进的...
