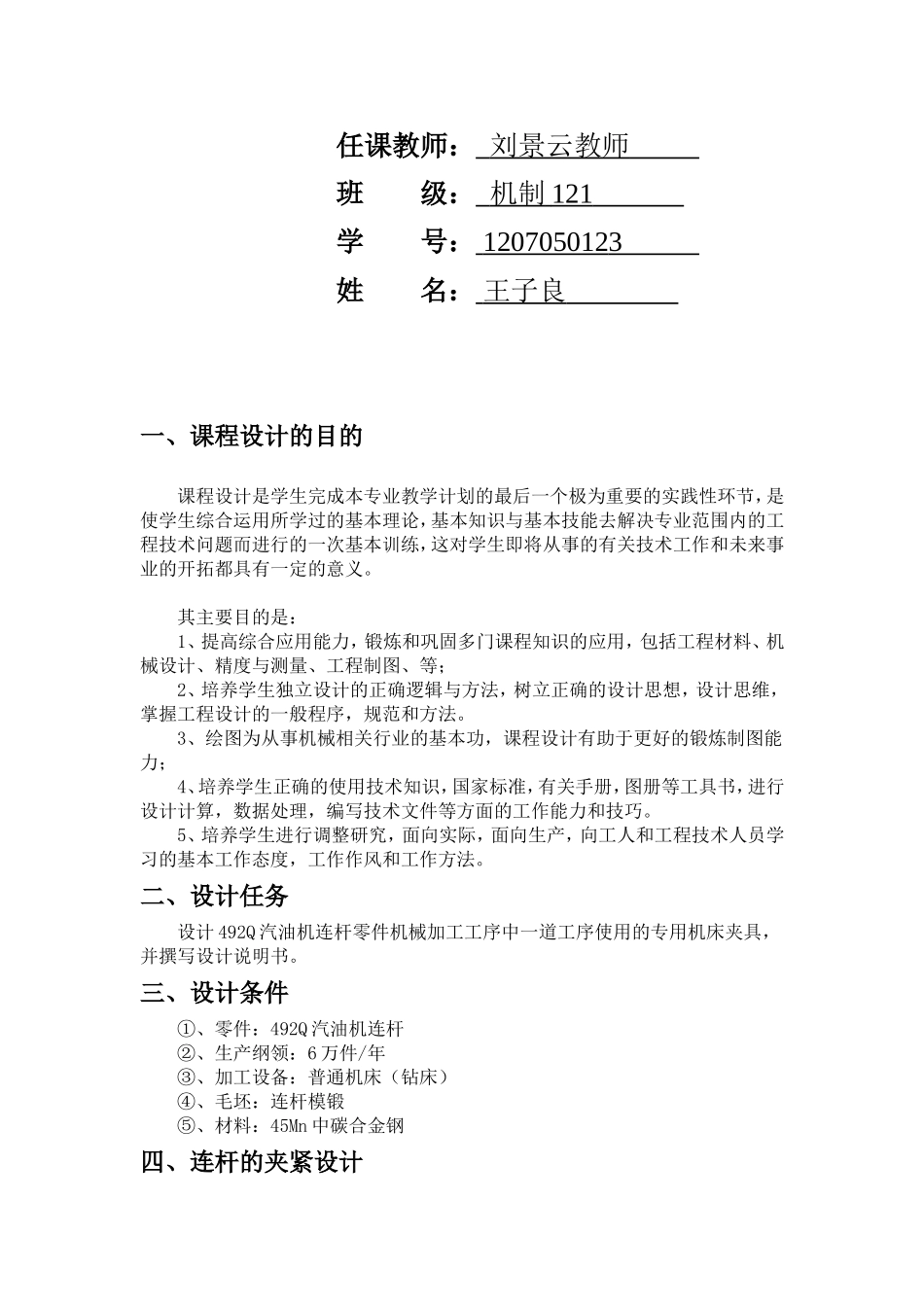

中国农业大学课程论文（2015-2016学年秋季学期）论文题目：《钻扩铰连杆螺栓孔夹具设计说明书》课程名称：机械制造工程学课程设计任课教师：刘景云教师班级：机制121学号：1207050123姓名：王子良一、课程设计的目的课程设计是学生完成本专业教学计划的最后一个极为重要的实践性环节，是使学生综合运用所学过的基本理论，基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练，这对学生即将从事的有关技术工作和未来事业的开拓都具有一定的意义。其主要目的是：1、提高综合应用能力，锻炼和巩固多门课程知识的应用，包括工程材料、机械设计、精度与测量、工程制图、等；2、培养学生独立设计的正确逻辑与方法，树立正确的设计思想，设计思维，掌握工程设计的一般程序，规范和方法。3、绘图为从事机械相关行业的基本功，课程设计有助于更好的锻炼制图能力；4、培养学生正确的使用技术知识，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力和技巧。5、培养学生进行调整研究，面向实际，面向生产，向工人和工程技术人员学习的基本工作态度，工作作风和工作方法。二、设计任务设计492Q汽油机连杆零件机械加工工序中一道工序使用的专用机床夹具，并撰写设计说明书。三、设计条件①、零件：492Q汽油机连杆②、生产纲领：6万件/年③、加工设备：普通机床（钻床）④、毛坯：连杆模锻⑤、材料：45Mn中碳合金钢四、连杆的夹紧设计（一）、本夹具及加工工件概况名称：钻扩铰连杆螺栓孔选用夹具：V型块生产纲领：中批或小批生产夹紧方式：手动（二）、本夹具功用在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件定位、夹紧。该加工工序为钻扩铰螺栓孔，本夹具的设计用途就是为了在此加工工序当中为连杆定位、加紧，以保证其加工质量，提高生产率，减小劳动强度，降低加工成本。（三）、夹具工作原理只要严格保证连杆底面定位块的定位尺寸精度形位公差和耐磨性，固定连杆使之不在竖直面内的上下移动和水平面内的左右窜动，就能保证连杆的加工质量水平方向的定位和夹紧不影响连杆的加工质量。（四）、方案分析以连杆底面和两端面定位夹紧来加工，但每次只能加工一个，工作效率低，不利于批量生产。因此，通过连杆底部定位元件的精确定位和水平方向的V型块定位夹紧来保证其加工质量，同时提高生产率，减小劳动强度，降低加工成本。本夹具采用专用的定位元件，使被加工工件在夹具中的安装的过程能迅速实现。因而提高了劳动生产率，并且在加工过程中，工件与刀具的相对位置容易得到保证，并且不受各种主观因素的影响，因而工件的加工精度稳定可靠，保证产品质量。（五）、钻扩铰用量计算①钻螺栓孔选用钻床Z3025根据《机械制造工艺设计手册》表2.4—38（41）选取数据:切削速度V=0.99m/s切削深度ap=5mm进给量f=0.08mm/r钻头直径D=10mm,则主轴转速n=1000v/D=1910r/min根据表3.1—30按机床选取n=910r/min则实际切削速度V=Dn/（1000×60）=0.99m/s钻削工时为:按表2.5—7L=34mmL1=1.5mmL2=2mm基本时间tj=L/fn=(34+1.5+2)/(0.08×1910)=0.23min按表2.5—41辅助时间ta=0.5min按表2.5—42其他时间tq=0.2min②扩螺栓孔选用钻床Z3025根据《机械制造工艺设计手册》表2.4—53选取数据扩刀直径D=10mm切削速度V=0.40m/s切削深度ap=1.0mm进给量f=0.6mm/r,则主轴转速n=1000v/D=764r/min根据表3.1—30按机床选取n=764r/min则实际切削速度V=Dn/（1000×60=0.40m/s扩削工时为：按表2.5—7L=34mmL1=2mm基本时间tj=L/fn=(34+2)/(0.6×764)=0.07min按表2.5—41辅助时间ta=0.25min③铰螺栓孔根据《机械制造工艺设计手册》表2.4—81选取数据铰刀直径D=12.2mm切削速度V=0.22m/s切削深度ap=0.10mm进给量f=0.2mm/r,则主轴转速n=1000v/D=140r/min根据表3.1—31按机床选取n=200r/min,则实际切削速度V=Dn/（1000×60）=0.127m/s铰削工时为：按表2.5—7L=34mmL1=2mmL2=3mm基本时间tj=L/fn=(34+2+3)/(0.8×200)=0.23min④，夹紧力计算a.水平方向：纵向,横向,b.竖直方向：;c.连杆面两端夹紧力...
