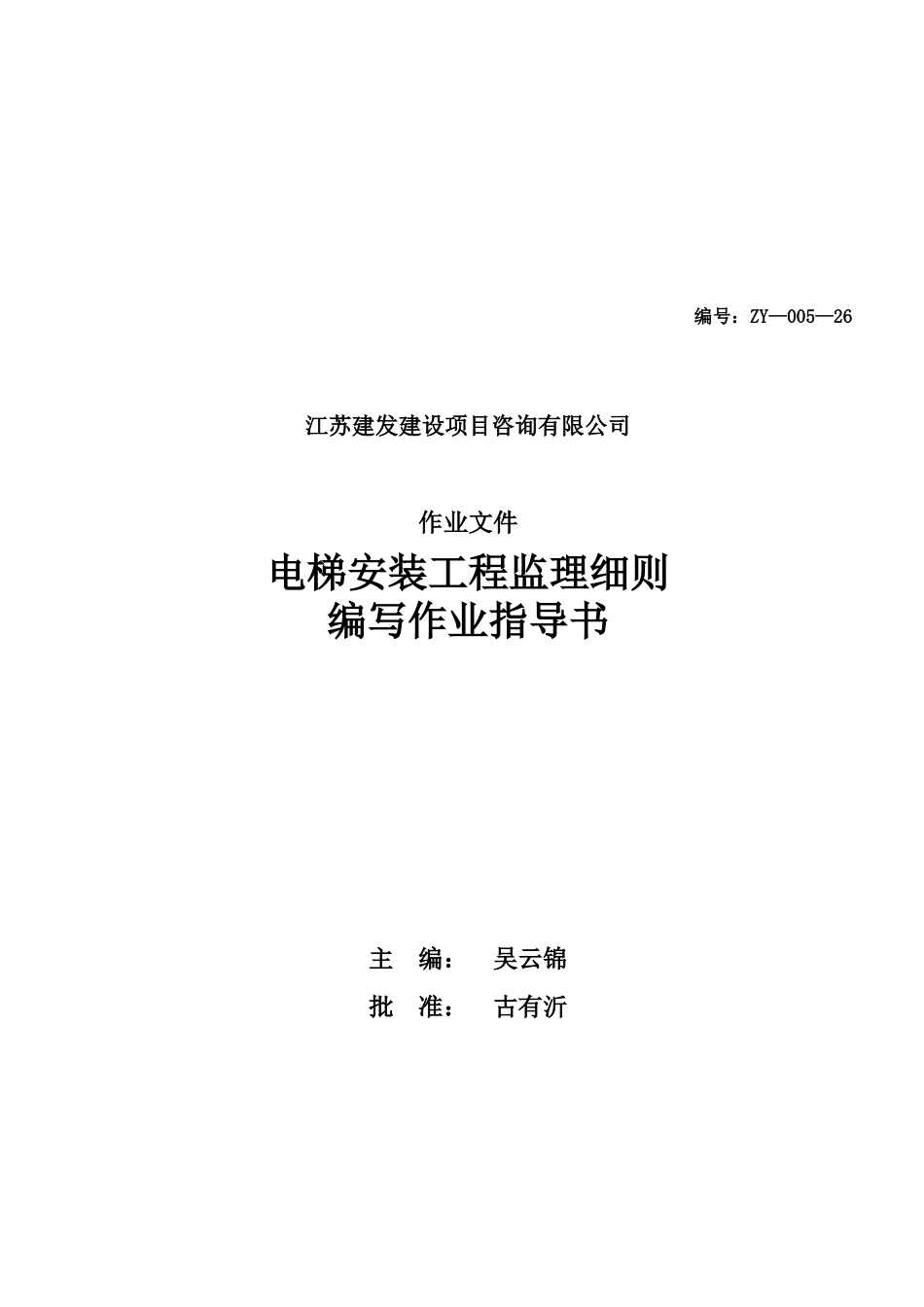

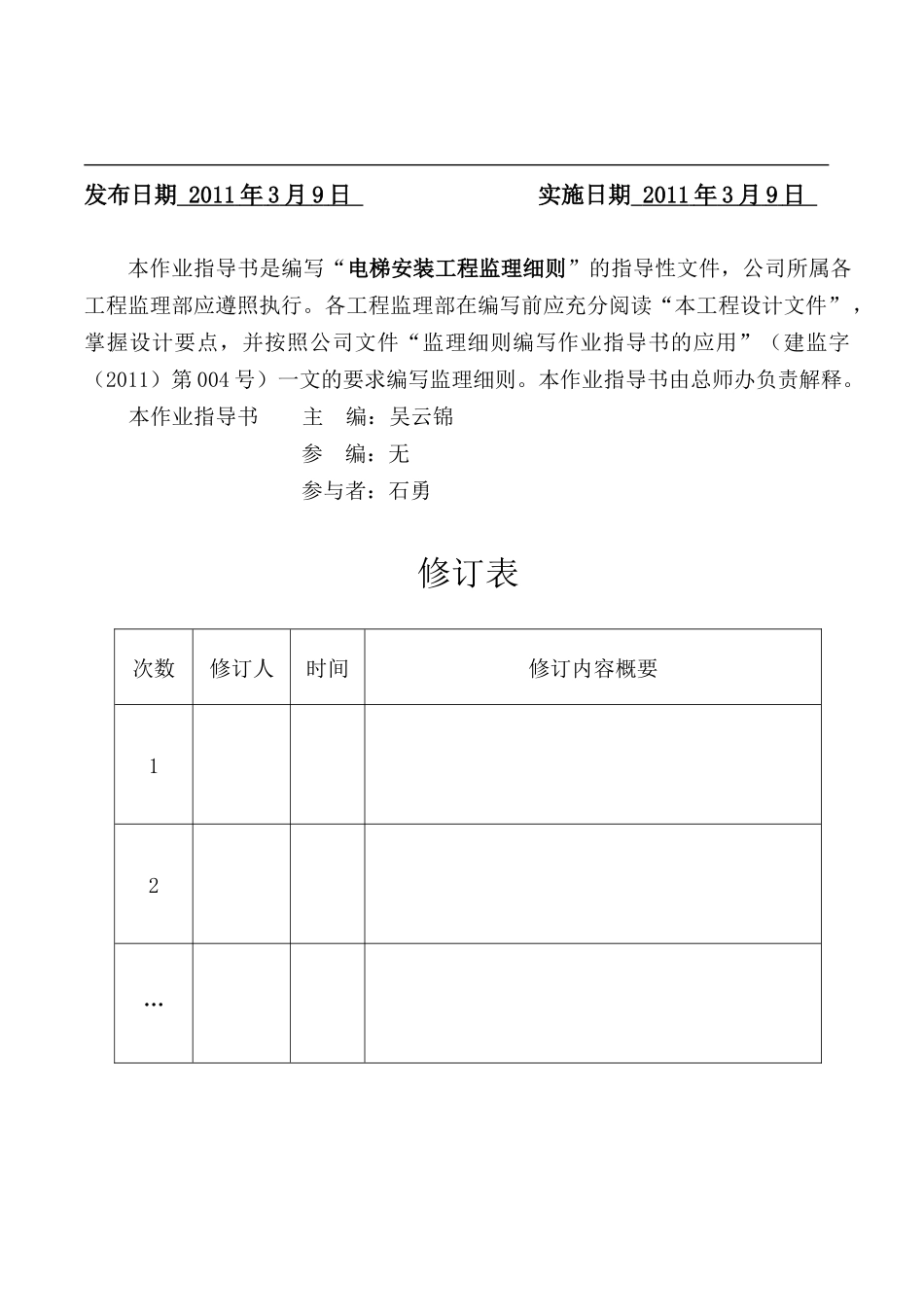

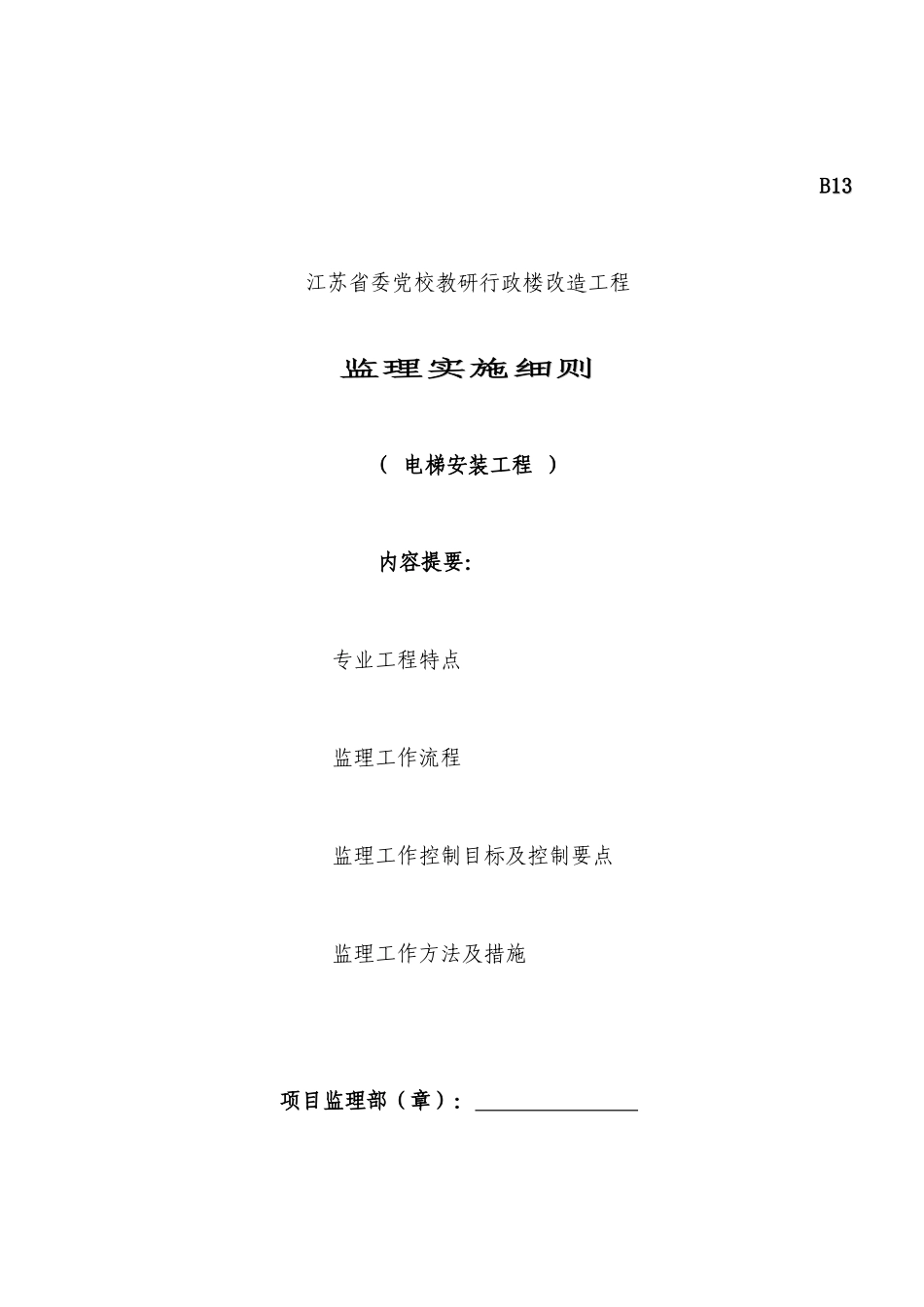

编号：ZY—005—26江苏建发建设项目咨询有限公司作业文件电梯安装工程监理细则编写作业指导书主编：吴云锦批准：古有沂发布日期2011年3月9日实施日期2011年3月9日本作业指导书是编写“电梯安装工程监理细则”的指导性文件，公司所属各工程监理部应遵照执行。各工程监理部在编写前应充分阅读“本工程设计文件”，掌握设计要点，并按照公司文件“监理细则编写作业指导书的应用”（建监字（2011）第004号）一文的要求编写监理细则。本作业指导书由总师办负责解释。本作业指导书主编：吴云锦参编：无参与者：石勇修订表次数修订人时间修订内容概要12…B1313江苏省委党校教研行政楼改造工程监理实施细则监理实施细则（电梯安装工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理部（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制电梯安装工程监理实施细则一、工程概况1.本节根据本工程的实际情况如建筑高度、建筑物使用性质、防雷等级、用电负荷等级及供电系统接地制式等展开叙述。2.电梯工程概况本节根据本工程电梯类型、（电梯、自动扶梯、液压电梯）数量、额定速度、载重量、行程高度等。见下表电梯类别乘客电梯载货电梯自动扶梯数量312层/站7层7站7层7站梯宽600额定载重量（kg）1600Kg1600Kg5000人/h额定速度（m/s）1.51.50.4+拖动方式变频变压调速变频变压调速变频变压调速控制方式全电脑全集选全电脑全集选全电脑全集选电源要求交流三相380V±10％，50HZ交流三相380V±10％，50HZ传动方式齿轮传动永磁同步无齿轮曳引机门机系统原装进口变频变压调速器电脑进口件组装变频变压调速器电控制交流驱动脑控制交流驱动开门方式双扇自动中分门双扇自动中分门±0.00-+4.40倾角30度提升高度M25.525.53-10层高（mm）一层4.5m，2-7层4.2m一层4.5m，2-7层4.2m机房位置有机房无机房开门尺寸（宽×高）1100×21001100×2100井道尺寸（宽×高）2600×26002600×2600轿厢尺寸（宽×高）1950×17501950×1750顶层高度（mm）47504750地坑深度（mm）17001700二、专业工程特点1.目前国内对电梯的制造、安装及维修实行生产企业全面责任负责的“一条龙”管理制度，电梯的终身质量责任主要落实在生产企业。国家对电梯的生产、安装维修实行了“生产许可证”、“电梯准用证”、“委托代理制”、“进户许可证”及“安全认可证”等认证制度。在此主要介绍本工程电梯安装的直接责任方及委托代理方式。2.电梯安装工程始终处于同一垂直空间（井道）内的立体交叉施工作业过程。在此，从安全施工角度重点介绍本工程井道及电梯机房设置（有无机房、地上或地下机房）施工中的难点及安全重点。3.简介本工程电梯工程采用的新型（控制、调速、传动等）技术及新型（断相、错相、过载保护及安全钳等）设备应用。三、为了保证电梯安全运行，在安装、调试阶段特制定本实施细则，细则编制依据是：1、施工设计图纸，招投标文件2、监理合同、施工合同3、工程《监理规划》4、《电梯技术条件》GB/T10058-19975、《电梯制造与安装安全规范》GB7588-20036、《电梯试验方法》GB/T10059-19977、《电梯安装验收规范》GB10060-19938、《电气装置安装工程电梯电气装置施工及验收规范》GB50182-19939、《电梯主要参数及轿箱、井道、机房的形式及尺寸》GB/T7025.1—7025.3—199710、《电梯工程施工质量验收规范》GB50310-200211、《建筑电气工程施工质量验收规范》GB50303-2002四、监理工作流程1、电梯安装监理工作流程施工准备土建交接检验设备进场验收机房设备安装井道导轨支架安装井道导轨安装校正检验检验轿厢安装对重安装检验检验曳引钢丝绳挂放缓冲器安装限速器安装慢车模拟试验快车系统模拟试验各类安全设备调整加减速度试验层门装置安装检验电气设备安装检验检验监理旁站资料整理平层精度调整静载负载超载试验质量检验评定2、自动扶梯监理工作流程3、液压电梯安装监理工作流程施工准备土建交接设备进场机房设备安装桁架安装踏板、扶手板安装驱动链安装安全开关安装静态测试单机试车联动试车动态测试资料整理质量检验评定检验电气设备线路敷设检验检验监理旁站施工准备...
