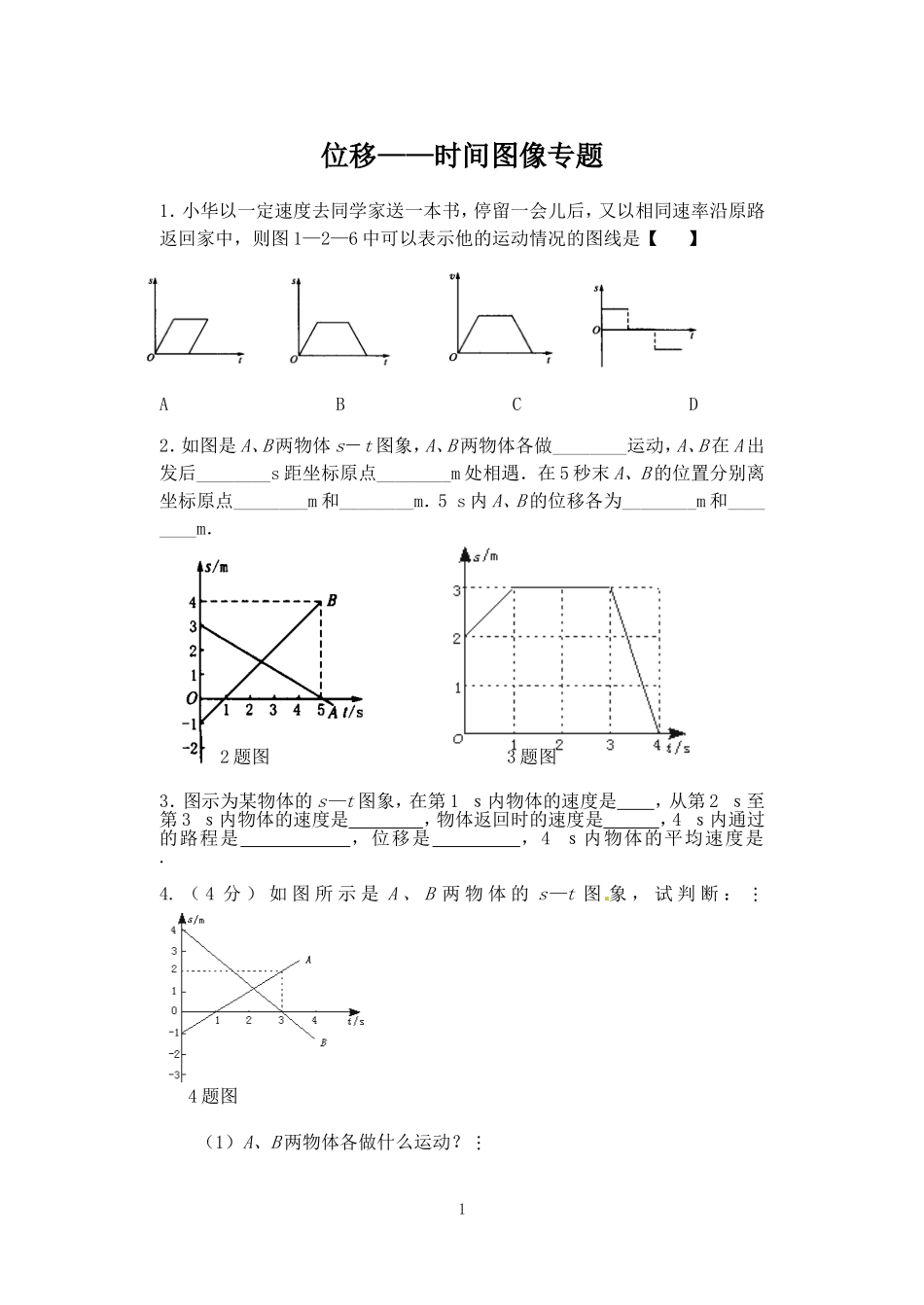

位移——时间图像专题1．小华以一定速度去同学家送一本书，停留一会儿后，又以相同速率沿原路返回家中，则图1—2—6中可以表示他的运动情况的图线是【】ABCD2．如图是A、B两物体s－t图象，A、B两物体各做________运动，A、B在A出发后________s距坐标原点________m处相遇．在5秒末A、B的位置分别离坐标原点________m和________m．5s内A、B的位移各为________m和________m．3．图示为某物体的s—t图象，在第1ｓ内物体的速度是，从第2ｓ至第3ｓ内物体的速度是，物体返回时的速度是，4ｓ内通过的路程是，位移是，4ｓ内物体的平均速度是.4.（4分）如图所示是A、B两物体的s—t图象，试判断：（1）A、B两物体各做什么运动？12题图3题图4题图（2）2s末A、B的位移各是多少？（3）A、B的速度大小各是多少？（4）3s内A、B运动的位移是多少？[来源:学科网ZXXK]5.（4分）如图所示的图象表示的是______图象.AB段表示物体处于______状态.BC段表示物体做______运动，其运动方向与选定的正方向______.CD段表示物体做______运动，其运动方向与选定的正方向______.学§科§网]6.（6分）如图2—6所示，是质点运动的s—t图象，由图可知质点在前3s内的位移为多少？在第3s内的位移为多少？7．如图所示为甲、乙两物体相对于同一原点运动的x-t图，从t=0开始研究，下列说法正确的是【】A、在0-t2时间内,甲和乙都做匀变速直线运动B、甲、乙运动的出发点相距x1C、乙比甲早出发t1时间D、甲、乙都运动后，二者的运动方向相同8．如图所示为甲、乙两质点作直线运动的位移－时间图象，由图象可知【】2oxtt1x1甲乙t25题图6题图7题图A．甲、乙两质点在1s末时相遇B．甲、乙两质点在1s末时的速度大小相等C．甲、乙两质点在第1s内反方向运动D．在第1s内甲质点的速率比乙质点的速率要大9．如图是做直线运动的甲、乙物体的位移—时间图象，由图象可知【】A．甲起动的时间比乙早t1秒B．当t=t2时两物体相遇C．当t=t2时两物体相距最远D．当t=t3时两物体相距S0米10．如图是描述一小球从水平桌面上方一点自由下落与桌面多次碰撞后静止在桌面上的运动过程，则图线上y轴所反映的是下列哪个物理量随时间变化的过程【】A．位移B．路程C．速度D．速率11.某同学以一定速度去同学家送一本书，停留一会儿后，又以相同的速率沿原路返回家，图中哪个图线可以粗略地表示他的运动状态【】310题图8题图9题图11题图
