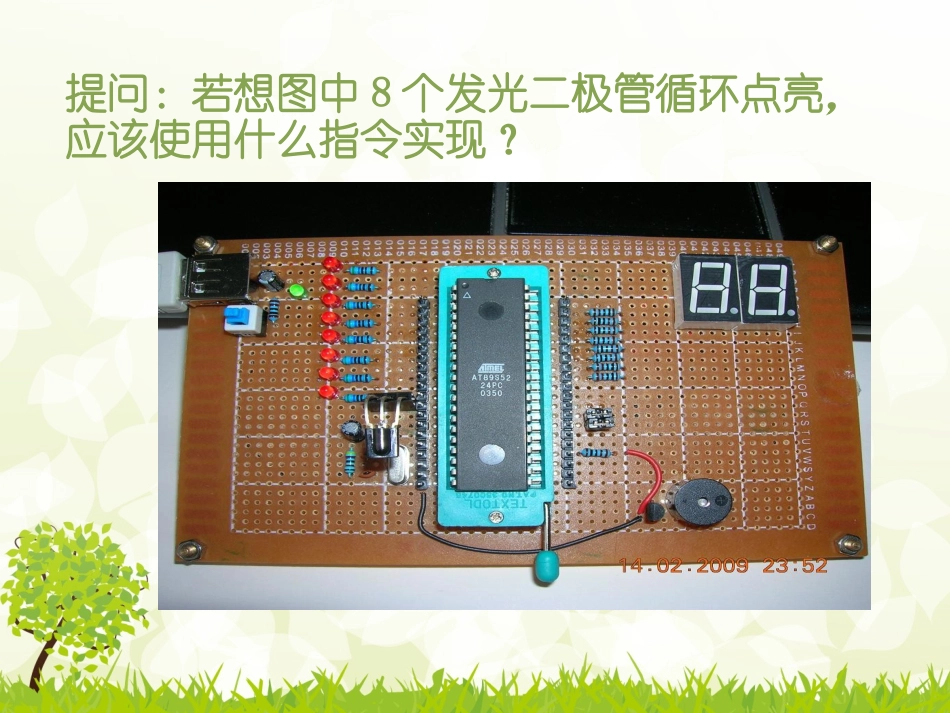

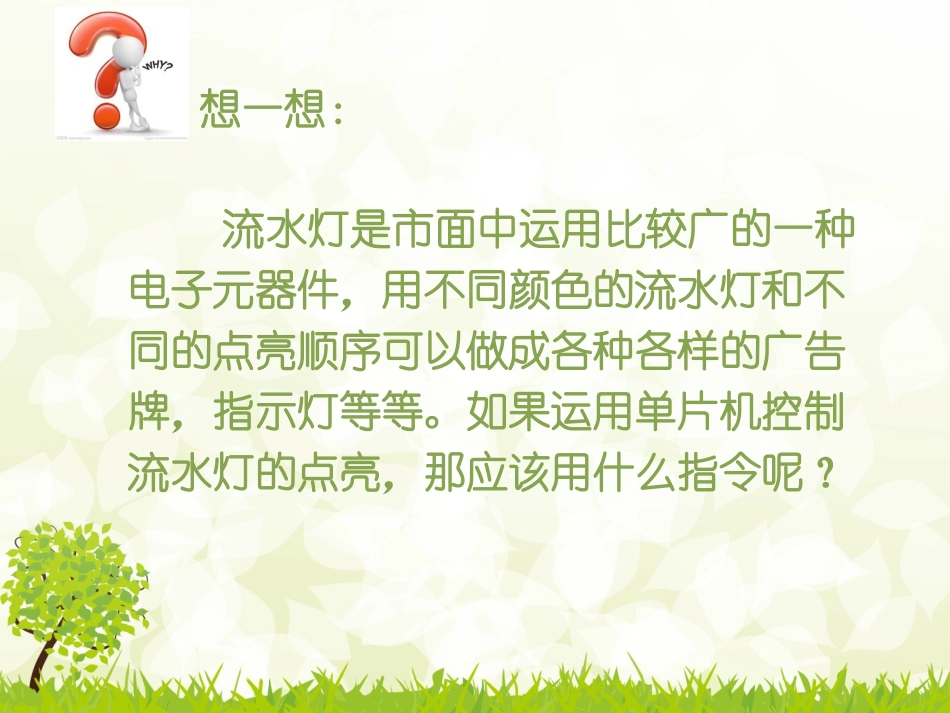

移位指令想一想：流水灯是市面中运用比较广的一种电子元器件，用不同颜色的流水灯和不同的点亮顺序可以做成各种各样的广告牌，指示灯等等。如果运用单片机控制流水灯的点亮，那应该用什么指令呢？提问：若想图中8个发光二极管循环点亮，应该使用什么指令实现？两种方法：一使用数据传送指令MOV二使用循环移位指令表一移位指令1．左移循环指令RLA功能是累加器A的8位向左循环移位，位7循环移入位0，不影响标志。例一：设(A)=5AH则:执行指令RLA后,(A)=？1011010001011010(A)=0B4H2．带进位位左移循环指令RLCA功能是将累加器A的内容和进位标志位Cy一起向左环移一位，Acc.7移入进位位Cy，Cy移入Acc.0，不影响其它标志。例二：设(A)=5AH且CY=1则:执行指令RLCA后,(A)=？(A)=B5H01011010CY=110110101CY=03．右移循环指令RRA功能是累加器A的内容向右环移一位，Acc.0移入Acc.7，不影响其它标志。例一：设(A)=5AH则:执行指令RRA后,(A)=？00101101(A)=2DH010110104．带进位位右移循环指令RRCA功能是是累加器A的内容和进位标志Cy一起向右环移一位，Acc.0进入Cy，Cy移入Acc.7。例二：设(A)=5AH且CY=1则:执行指令RRCA后,(A)=？(A)=ADH01011010CY=110101101CY=0补充说明：用移位指令还可以实现算术运算，运用一次"RLA"指令实现无符号数乘2运算，运用一次"RRA"指令实现无符号数除2运算。举例：某已知数存在30H中，试将其乘以4（设积<256）存在31H中，除以4存在32H中。MOVA,30HRLARLAMOV31H,AMOVA,30HRRARRAMOV32H,A；读已知数；乘以2；乘以2；(30H)×4→31H；读已知数；除以2；除以2；(30H)÷4→32H练习：1.下列指令中哪些是合法指令，哪些是非法指令？（1）RLRn(2)RLC30H(3)RRA√××解析：移位操作必须在A中进行。2.若A=01111001B,CY=1，将分别执行下列指令后的结果写在注释区。(1)RLA(2)RLCA(3)RRA(4)RRCA；A=B,Cy=；A=B,Cy=；A=B,Cy=；A=B,Cy=111100111111001000110111100010111100技能实训：编写单片机程序实现发光二极管流水灯效果，要求循环点亮发光二极管，每次只点亮一个。电路图：教材P37发散思维：心形流水灯效果图：课堂总结：1、4条移位指令的格式和运算2、移位指令的应用作业：P91.1,P91.3,P91.4
