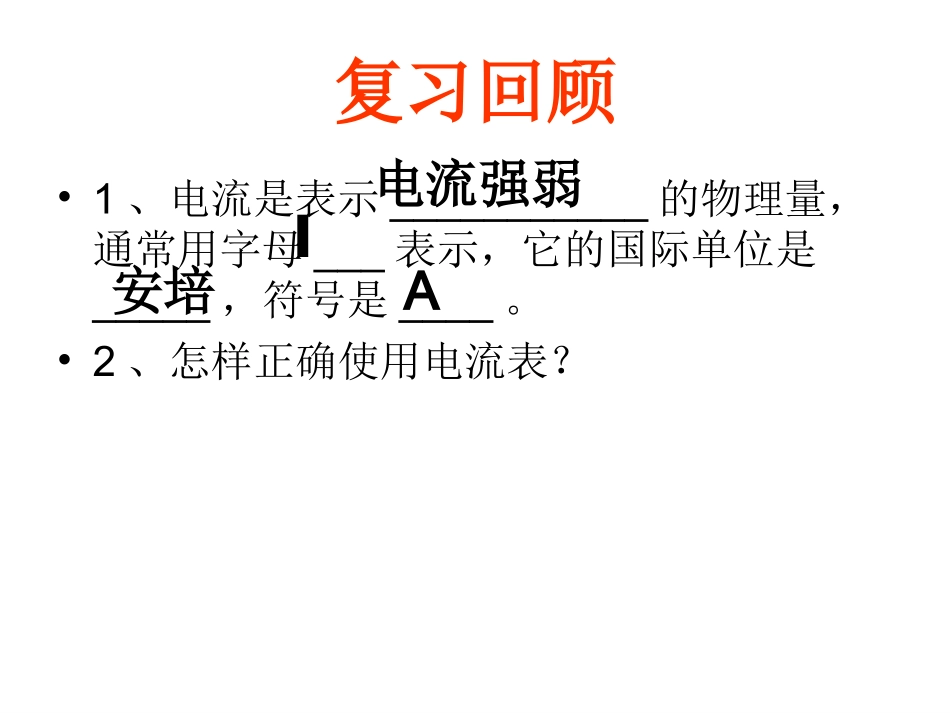

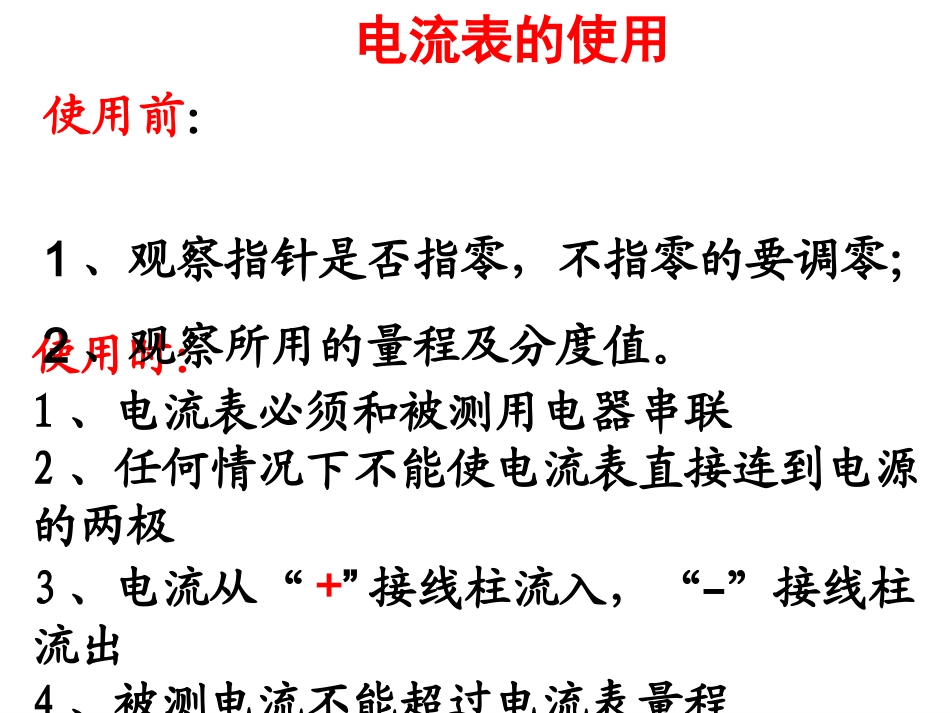

第十六章电压电阻第1节电压复习回顾•1、电流是表示___________的物理量，通常用字母___表示，它的国际单位是_____，符号是____。•2、怎样正确使用电流表？电流强弱I安培A使用时：1、电流表必须和被测用电器串联2、任何情况下不能使电流表直接连到电源的两极3、电流从“+”接线柱流入，“”–接线柱流出4、被测电流不能超过电流表量程电流表的使用使用前：1、观察指针是否指零，不指零的要调零；2、观察所用的量程及分度值。电流的形成：电源开关电灯结论：一、电压是形成电流的原因二、电源电源是提供电压的装置．电源的作用就是保持正负极间有一定的电压。三、电压的符号和单位电压用字母____表示，它的单位是，简称，符号是．ＵＵ伏特伏V电压的常用单位有：它们的换算关系是：千伏(KV)和毫伏(mV)1KV=1000V1V=1000mV伏特(Volt)简介意大利物理学家，从小勤奋学习，热爱科学，十六岁就开始与一些科学家通信。伏特最重要的科学发明是伏特电堆，曾经因此掀起电磁学的革命。信息快递身边的电压值:家庭电路______V闪电_________V高压输电110KV=______V1节干电池______V220104~1091.1x1051.5一节干电池电压为１.５Ｖ1只铅蓄电池的电压为2V,一组(3只)铅蓄电池的电压为6V照明电路(家庭电路）的电压为２２０Ｖ动力电路电压是380伏对人体安全的电压，不高于36伏请记住下列电压值：请了解下列电压值：1、认识电压表电压表是测量电压的重要仪器，它的元件符号是：V电压表有两个量程：图a表示选用量程，分度值为；图b表示选用量程，分度值为；0～3V0.1V0～15V0.5V四、电压表3、电压表的使用方法：1、校零：检查电压表的指针是否对准零刻度线，如有偏差，进行较正。2、并联：电压表必须并联在电路中，使电流从标有“3”或“15”的“+”接线柱流入电压表，从“－”接线柱流出电压表（从“+”接线柱流入，从“－”接线柱流出）。3、使被测电压不超出电压表量程：在已知电路中电压大小时，直接选择合适的量程；若不能判断，则先用较大量程试触，然后进行选择合适的量程。试触试触仪表电流表电压表元件符号使用规则接法接线柱量程能否直接连到电源两极上学生用表量程分度值读数VA串联并联电流从“+”进从“-”出电流从“+”进从“-”出不能超过表的量程，先要试触不能超过表的量程，先要试触不能能0～0.6A0.02安0～3A0.1安3伏0.1伏15伏0.5伏先看量程再读先看量程再读小结：电压表和电流表的异同:将电压表接在小灯泡两端，接通电路，读取的数据是＿＿＿＿V；将电压表接在电源两端，接通电路，读取的数据是＿＿＿＿V。实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。实验233例1.下列说法中正确是（）A.电路两端有电压，电路中就一定有持续的电流B.导体只要构成通路，导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压C练习例2.关于电压表的使用，正确的是（）A.电压表不能直接测量电源电压，否则会烧坏B.尽可能选大的量程，以免损坏电压表C.经试触后，被测电压不超过小量程时，应选用较小量程D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C例3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（）D讨论:1、下列电压表的连接是否正确正确不正确，因为电压表串联在电路中现象：灯泡不亮，电压表示数接近电源电压讨论：下列电压表分别测的是谁的电压？L1L2L1L2
