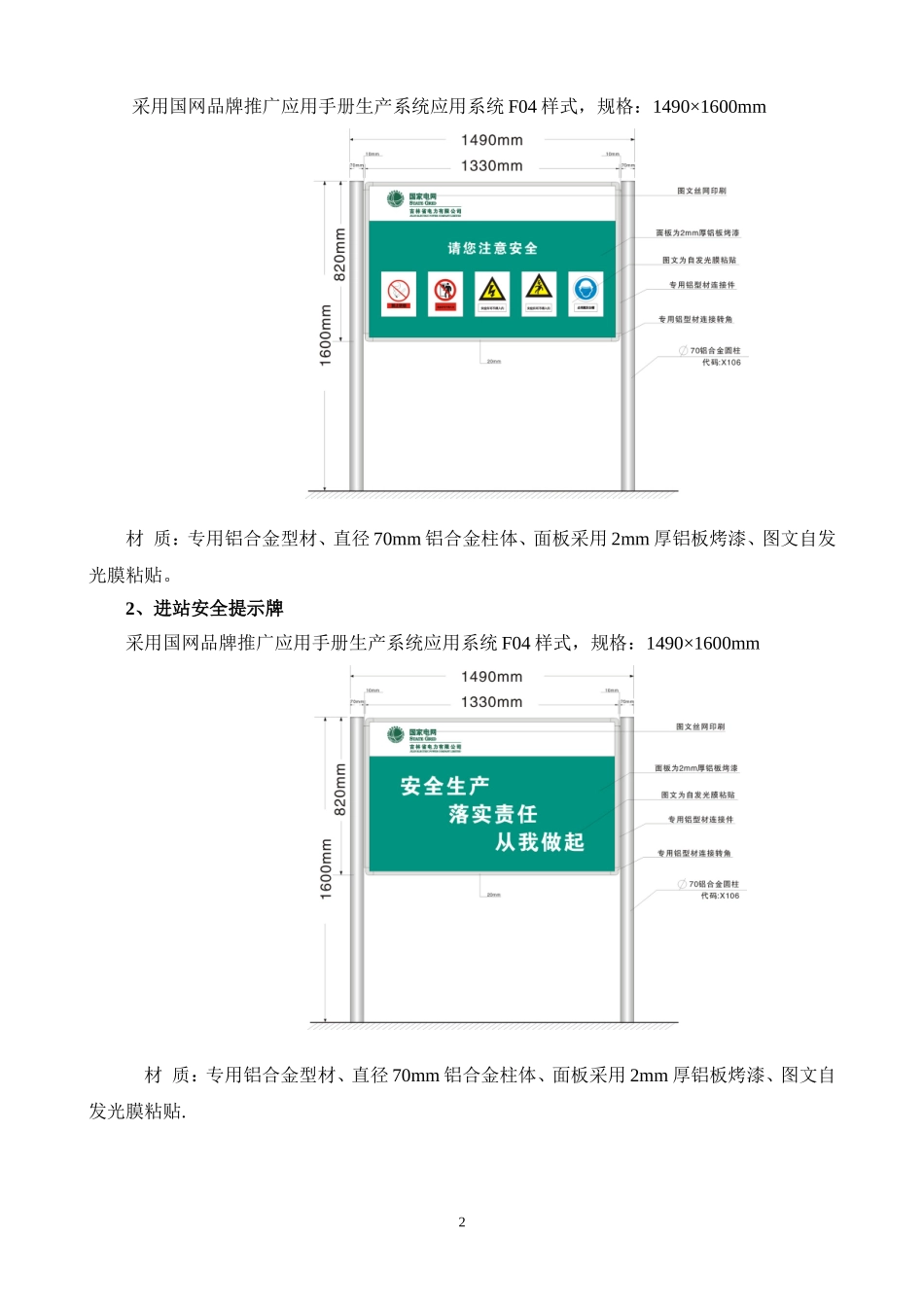

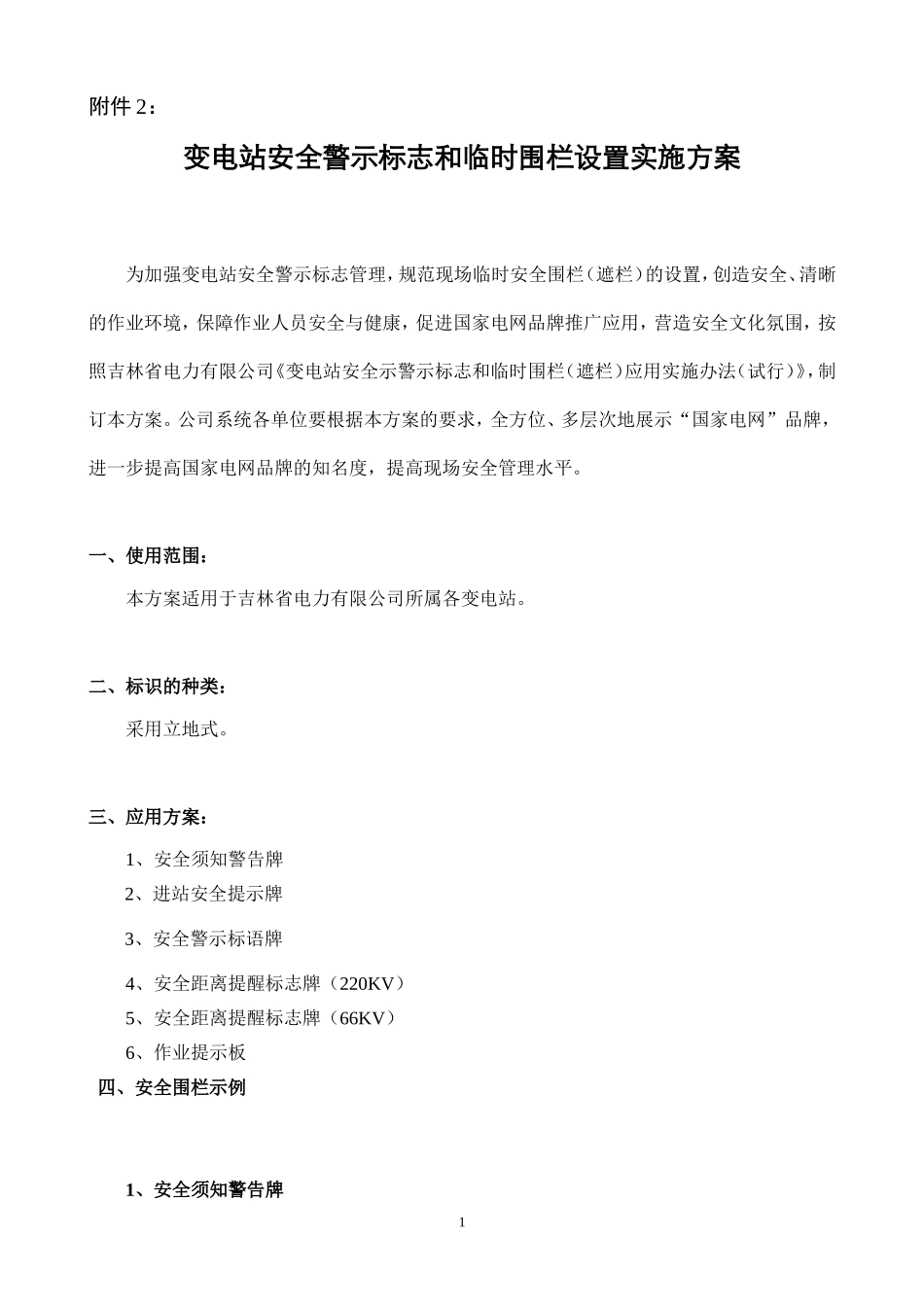

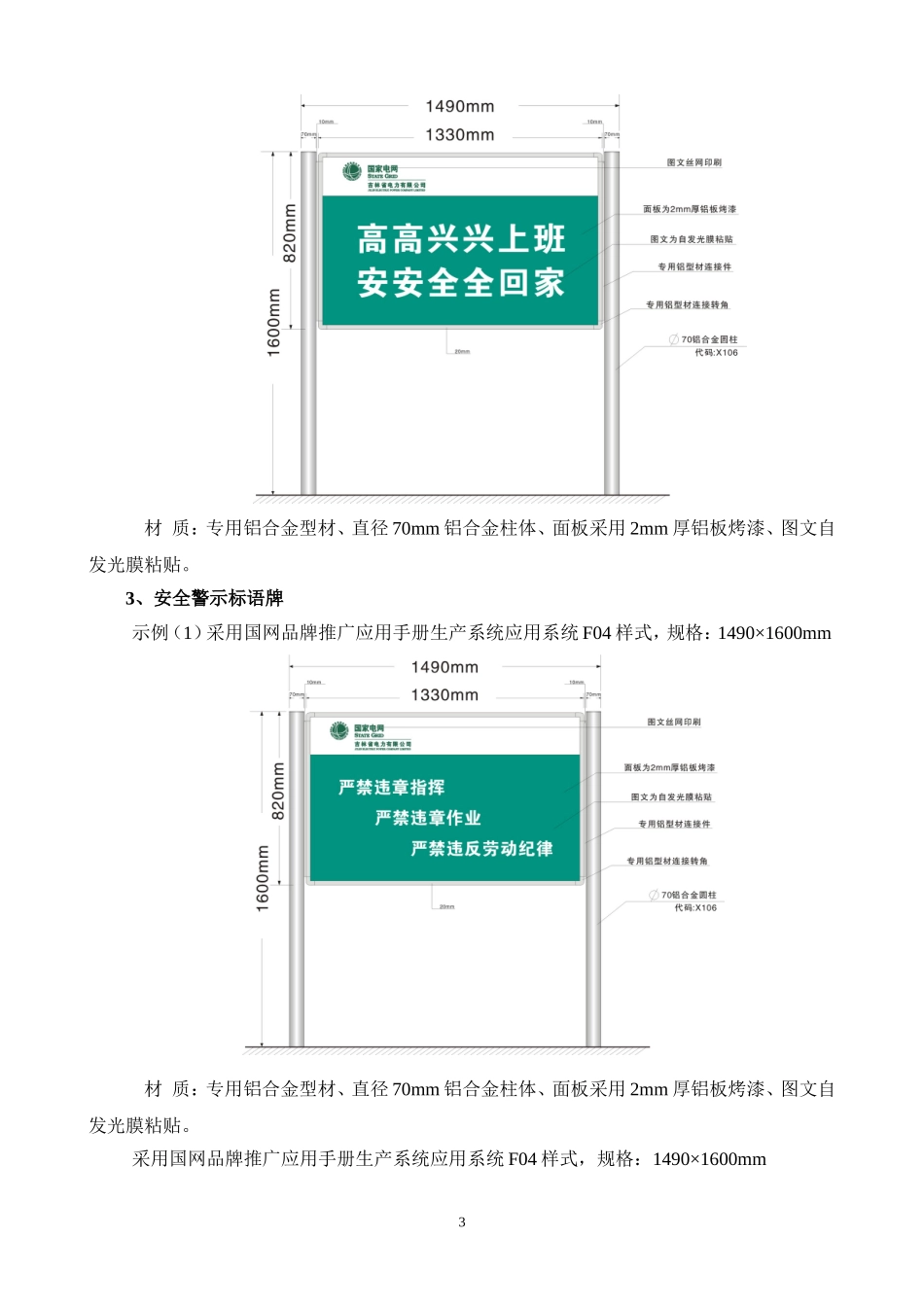

附件2：变电站安全警示标志和临时围栏设置实施方案为加强变电站安全警示标志管理，规范现场临时安全围栏（遮栏）的设置，创造安全、清晰的作业环境，保障作业人员安全与健康，促进国家电网品牌推广应用，营造安全文化氛围，按照吉林省电力有限公司《变电站安全示警示标志和临时围栏（遮栏）应用实施办法（试行）》，制订本方案。公司系统各单位要根据本方案的要求，全方位、多层次地展示“国家电网”品牌，进一步提高国家电网品牌的知名度，提高现场安全管理水平。一、使用范围：本方案适用于吉林省电力有限公司所属各变电站。二、标识的种类：采用立地式。三、应用方案：1、安全须知警告牌2、进站安全提示牌3、安全警示标语牌4、安全距离提醒标志牌（220KV）5、安全距离提醒标志牌（66KV）6、作业提示板四、安全围栏示例1、安全须知警告牌1采用国网品牌推广应用手册生产系统应用系统F04样式，规格：1490×1600mm材质：专用铝合金型材、直径70mm铝合金柱体、面板采用2mm厚铝板烤漆、图文自发光膜粘贴。2、进站安全提示牌采用国网品牌推广应用手册生产系统应用系统F04样式，规格：1490×1600mm材质：专用铝合金型材、直径70mm铝合金柱体、面板采用2mm厚铝板烤漆、图文自发光膜粘贴.2材质：专用铝合金型材、直径70mm铝合金柱体、面板采用2mm厚铝板烤漆、图文自发光膜粘贴。3、安全警示标语牌示例（1）采用国网品牌推广应用手册生产系统应用系统F04样式，规格：1490×1600mm材质：专用铝合金型材、直径70mm铝合金柱体、面板采用2mm厚铝板烤漆、图文自发光膜粘贴。采用国网品牌推广应用手册生产系统应用系统F04样式，规格：1490×1600mm3材质：专用铝合金型材、直径70mm铝合金柱体、面板采用2mm厚铝板烤漆、图文自发光膜粘贴。4、安全距离提醒标志牌（220KV）采用国网品牌推广应用手册生产系统应用系统F04样式，规格：1490×1600mm4材质：专用铝合金型材、直径70mm铝合金柱体、面板采用2mm厚铝板烤漆、图文自发光膜粘贴。5、安全距离提醒标志牌（66KV）采用国网品牌推广应用手册生产系统应用系统F04样式，规格：1490×1600mm材质：专用铝合金型材、直径70mm铝合金柱体、面板采用2mm厚铝板烤漆、图文自5发光膜粘贴。6、作业提示板规格：1550×1520mm材质：专用铝合金型材、40*60mm方钢烤漆、面板采用2mm厚铝板烤漆、四、安全围栏设置示例示例1一6示例2二7
