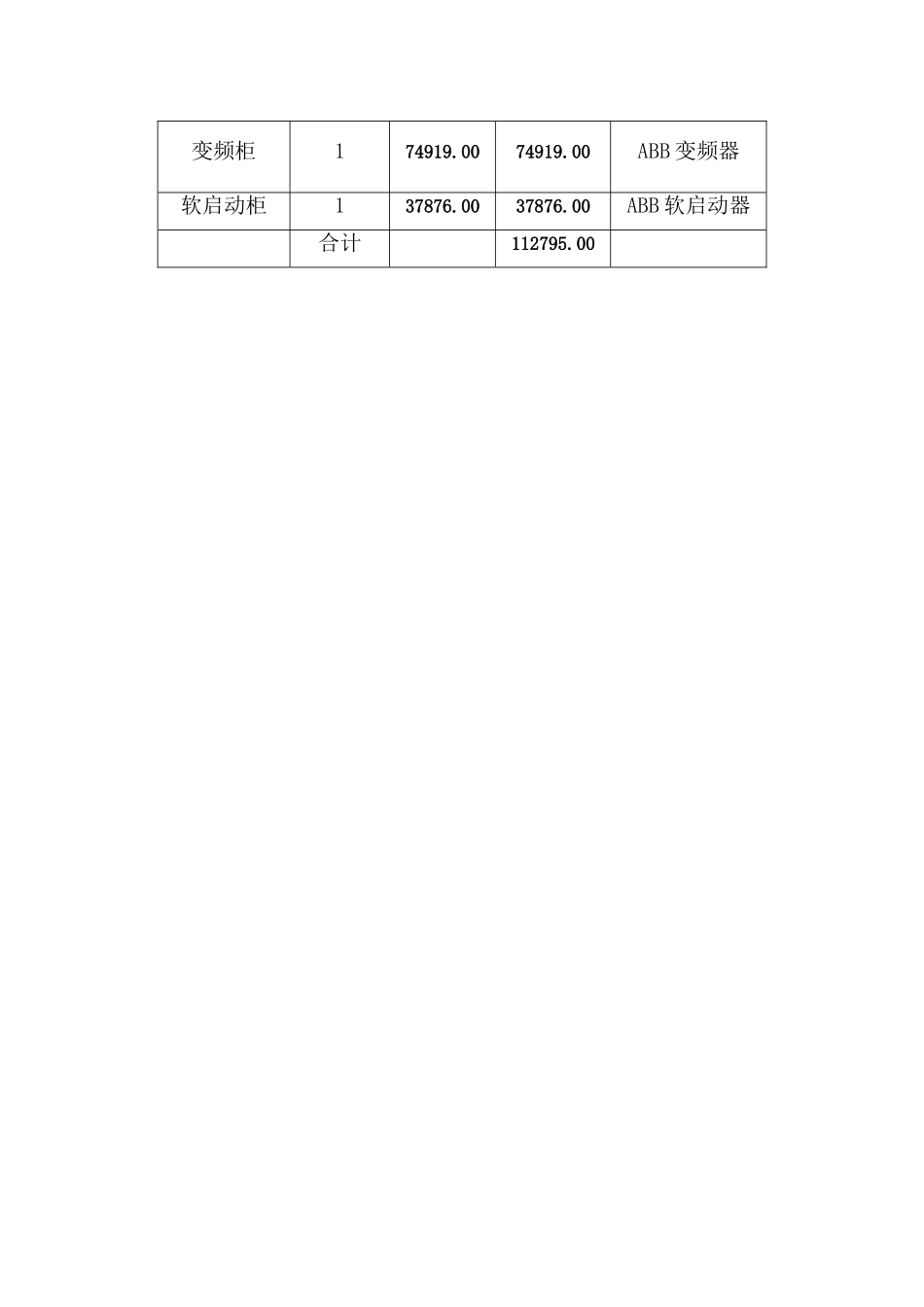

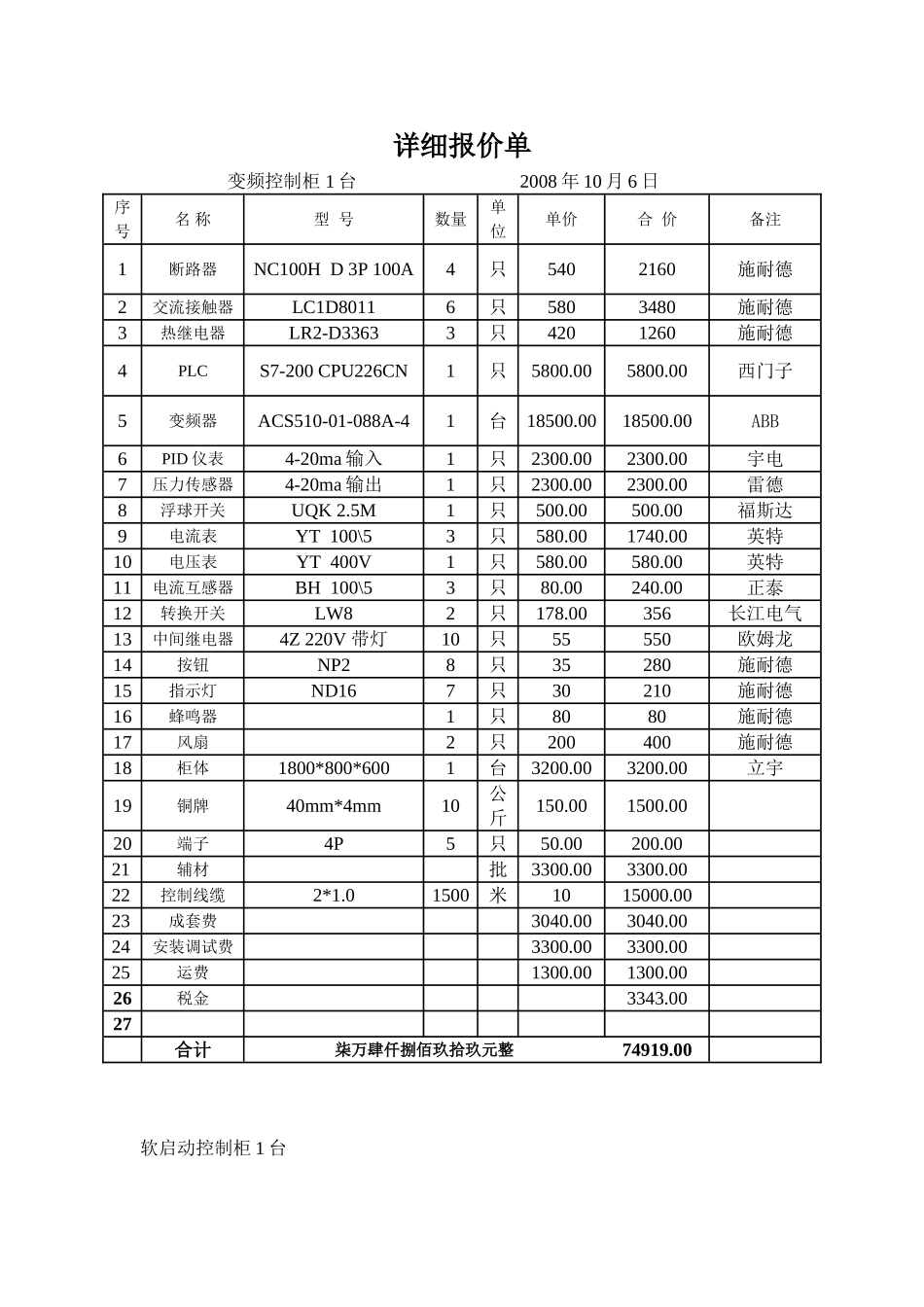

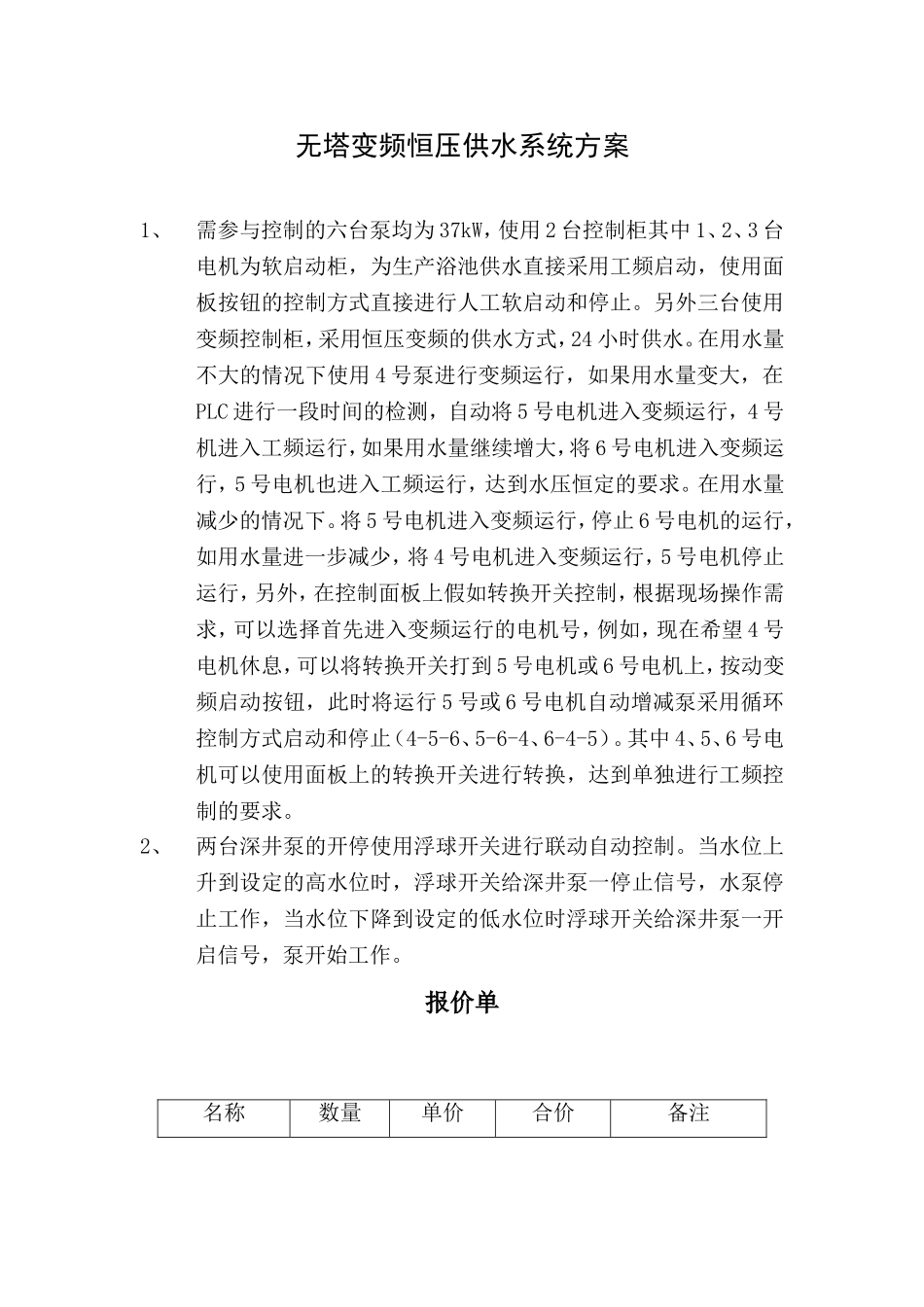

无塔变频恒压供水系统方案1、需参与控制的六台泵均为37kW,使用2台控制柜其中1、2、3台电机为软启动柜,为生产浴池供水直接采用工频启动,使用面板按钮的控制方式直接进行人工软启动和停止。另外三台使用变频控制柜,采用恒压变频的供水方式,24小时供水。在用水量不大的情况下使用4号泵进行变频运行,如果用水量变大,在PLC进行一段时间的检测,自动将5号电机进入变频运行,4号机进入工频运行,如果用水量继续增大,将6号电机进入变频运行,5号电机也进入工频运行,达到水压恒定的要求。在用水量减少的情况下。将5号电机进入变频运行,停止6号电机的运行,如用水量进一步减少,将4号电机进入变频运行,5号电机停止运行,另外,在控制面板上假如转换开关控制,根据现场操作需求,可以选择首先进入变频运行的电机号,例如,现在希望4号电机休息,可以将转换开关打到5号电机或6号电机上,按动变频启动按钮,此时将运行5号或6号电机自动增减泵采用循环控制方式启动和停止(4-5-6、5-6-4、6-4-5)。其中4、5、6号电机可以使用面板上的转换开关进行转换,达到单独进行工频控制的要求。2、两台深井泵的开停使用浮球开关进行联动自动控制。当水位上升到设定的高水位时,浮球开关给深井泵一停止信号,水泵停止工作,当水位下降到设定的低水位时浮球开关给深井泵一开启信号,泵开始工作。报价单名称数量单价合价备注变频柜174919.0074919.00ABB变频器软启动柜137876.0037876.00ABB软启动器合计112795.00详细报价单变频控制柜1台2008年10月6日序号名称型号数量单位单价合价备注1断路器NC100HD3P100A4只5402160施耐德2交流接触器LC1D80116只5803480施耐德3热继电器LR2-D33633只4201260施耐德4PLCS7-200CPU226CN1只5800.005800.00西门子5变频器ACS510-01-088A-41台18500.0018500.00ABB6PID仪表4-20ma输入1只2300.002300.00宇电7压力传感器4-20ma输出1只2300.002300.00雷德8浮球开关UQK2.5M1只500.00500.00福斯达9电流表YT100\53只580.001740.00英特10电压表YT400V1只580.00580.00英特11电流互感器BH100\53只80.00240.00正泰12转换开关LW82只178.00356长江电气13中间继电器4Z220V带灯10只55550欧姆龙14按钮NP28只35280施耐德15指示灯ND167只30210施耐德16蜂鸣器1只8080施耐德17风扇2只200400施耐德18柜体1800*800*6001台3200.003200.00立宇19铜牌40mm*4mm10公斤150.001500.0020端子4P5只50.00200.0021辅材批3300.003300.0022控制线缆2*1.01500米1015000.0023成套费3040.003040.0024安装调试费3300.003300.0025运费1300.001300.0026税金3343.0027合计柒万肆仟捌佰玖拾玖元整74919.00软启动控制柜1台序号名称型号数量单位单价合价备注1断路器NC100HD3P100A3只5401620施耐德2交流接触器LC1D80113只5801740施耐德3热继电器LR2-D33633只4201260施耐德4软启动PST720-600-701台1000010000ABB9电流表YT100\53只580.001740.00英特10电压表YT400V1只580.00580.00英特11电流互感器BH100\53只80.00240.00正泰12转换开关LW81只178.00178长江电气13中间继电器4Z220V带灯5只55275欧姆龙14按钮NP26只35210施耐德15指示灯ND167只30210施耐德16蜂鸣器3只80240施耐德17风扇2只200400施耐德18柜体1800*800*6001台3200.003200.00立宇19铜牌40mm*4mm10公斤150.001500.0020端子4P4只50.00200.0021辅材批3300.003300.0023成套费3040.003040.0024安装调试费3300.003300.0025运费1300.001300.0026税金3343.0027合计叁万柒仟捌佰柒拾陆元整37876.00XXXX信息科技有限公司联系人:XXX电话:
